LTC3335

具集成型库仑计数器的毫微功率降压-升压型 DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 4
特性
  • 680nA 输入静态电流 (无负载时输出处于调节状态)
  • 1.8V 至 5.5V 输入工作范围
  • 可选的输出电压:1.8V、2.5V、2.8V、3V、3.3V、3.6V、4.5V、5V
  • 集成型库仑计数器可测量累积的电池放电量
  • ±5% 电池放电测量准确度
  • 可编程峰值输入电流:5mA、10mA、15mA、25mA、50mA、100mA、150mA、250mA
  • 输出电流高达 50mA
  • 效率高达 90%
  • 适用于多种电池尺寸的可编程库仑计数器预调器
  • 可编程放电报警门限
  • I2C 接口
  • 扁平 (仅高 0.75mm) 20 引脚 (3mm x 4mm) QFN 封装

更多细节
show more Icon

LTC®3335 是一款高效率、低静态电流 (680nA) 降压-升压型 DC/DC 转换器,其具有一个可在长使用期限电池供电型应用中监察累积电池放电量的集成型高精度库仑计数器。降压-升压电路能够在其输入端上的电压低至 1.8V 的情况下运作,并提供 8 种可通过引脚选择的输出电压和高达 50mA 的输出电流。

库仑计数器把累积电池放电量存储在一个可通过 I2C 接口访问的内部寄存器中。LTC3335 具有一个可编程放电报警门限。当达到该门限时,将在 IRQ 引脚上产生一个中断。

为了适应各种各样的电池类型和尺寸,峰值输入电流可在低至 5mA 到高达 250mA 的范围内进行选择,而且全标度库仑计数器具有一个 32,768 : 1 的可编程范围。

LTC3335 采用 3mm x 4mm QFN-20 封装。



Applications

  • 长使用期限的主电池供电应用
  • 无线传感器
  • 远程监视器
  • Dust Networks® SmartMesh® 应用

产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3335EUDC#PBF
  • HTML
  • HTML
LTC3335EUDC#TRPBF
  • HTML
  • HTML
LTC3335IUDC#PBF
  • HTML
  • HTML
LTC3335IUDC#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2343A

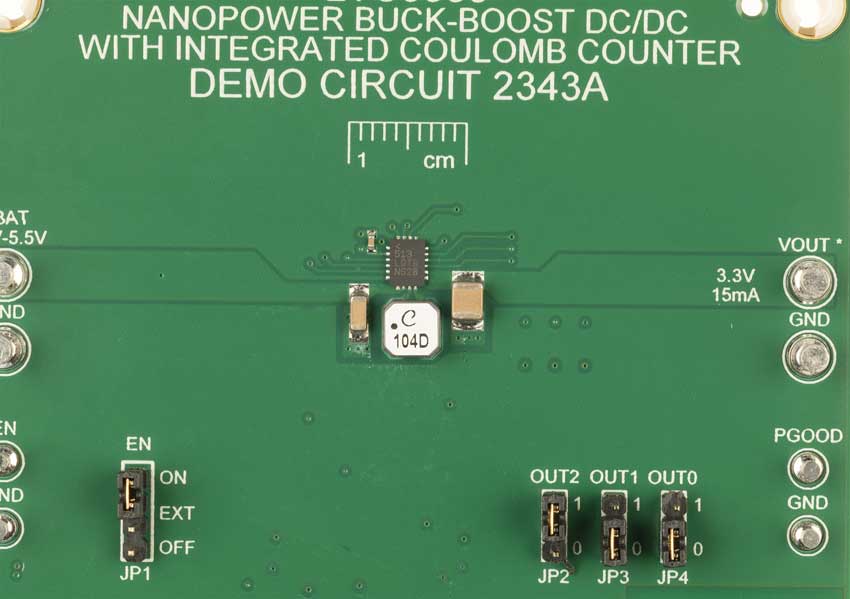

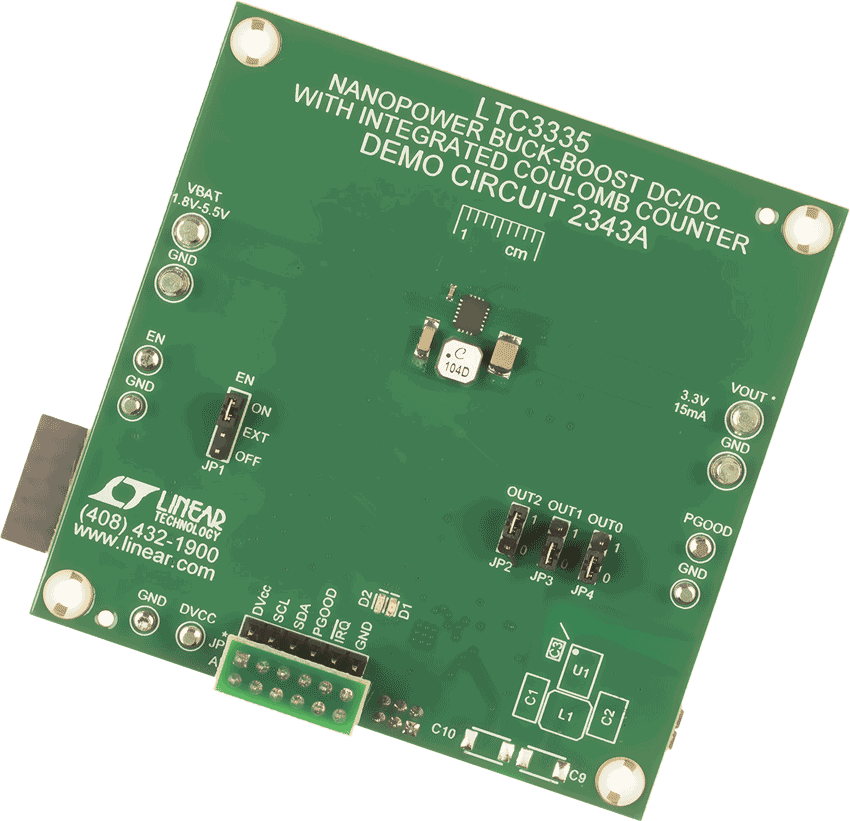

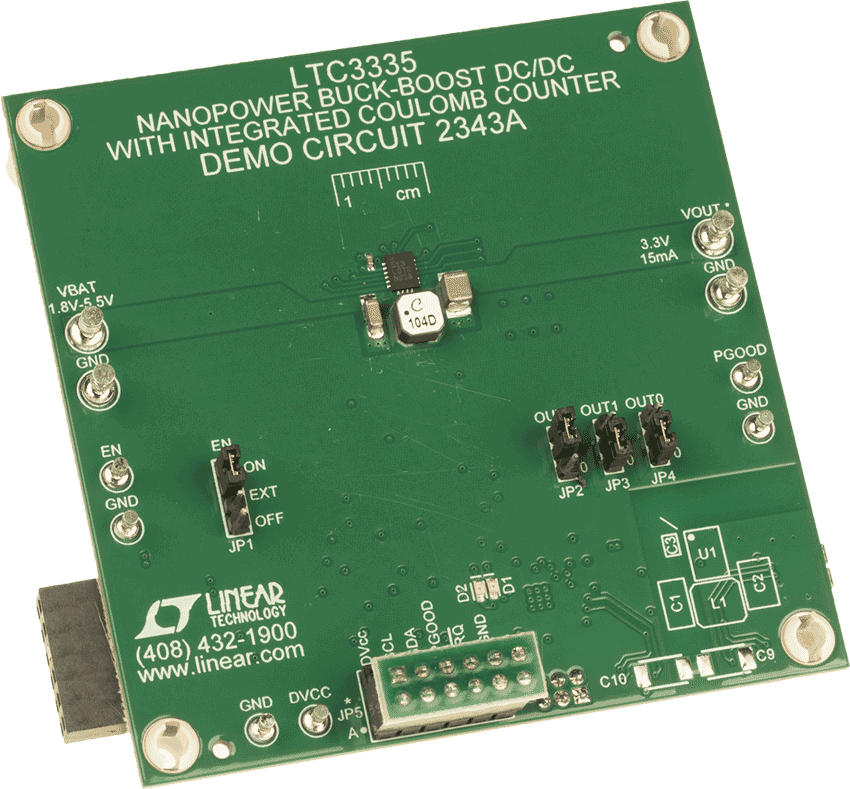

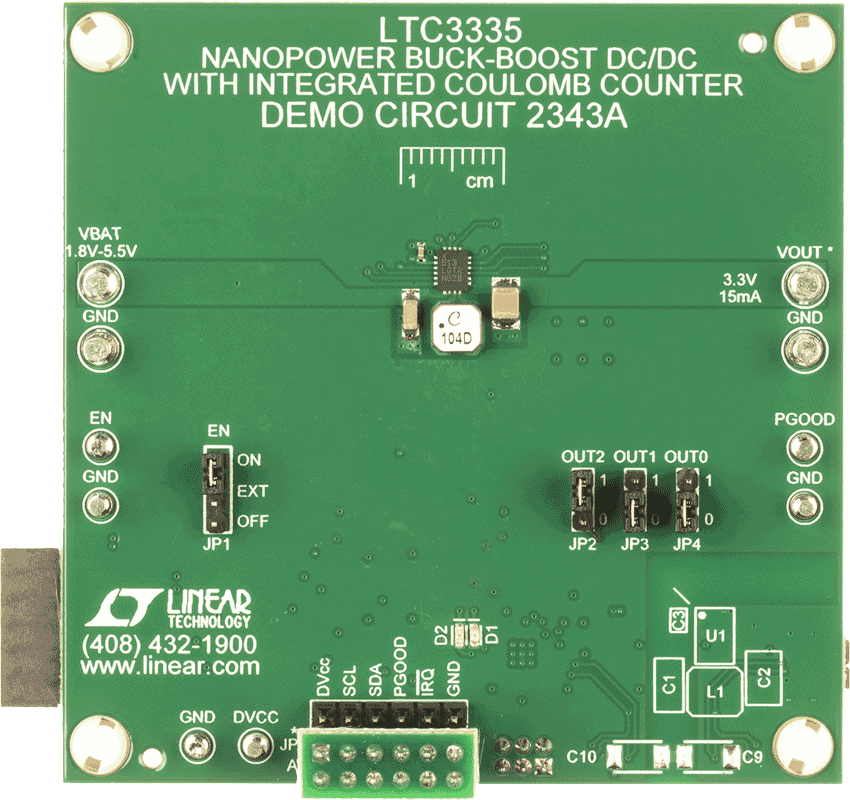

LTC3335 Demo Board | 680nA Iq Buck-Boost with Coulomb Counter, 1.8V ≤ VIN ≤ 5.5V, VOUT = 1.8V to 5V @ 15mA

zoom

DC2343A

LTC3335 Demo Board | 680nA Iq Buck-Boost with Coulomb Counter, 1.8V ≤ VIN ≤ 5.5V, VOUT = 1.8V to 5V @ 15mA

LTC3335 Demo Board | 680nA Iq Buck-Boost with Coulomb Counter, 1.8V ≤ VIN ≤ 5.5V, VOUT = 1.8V to 5V @ 15mA

产品详情

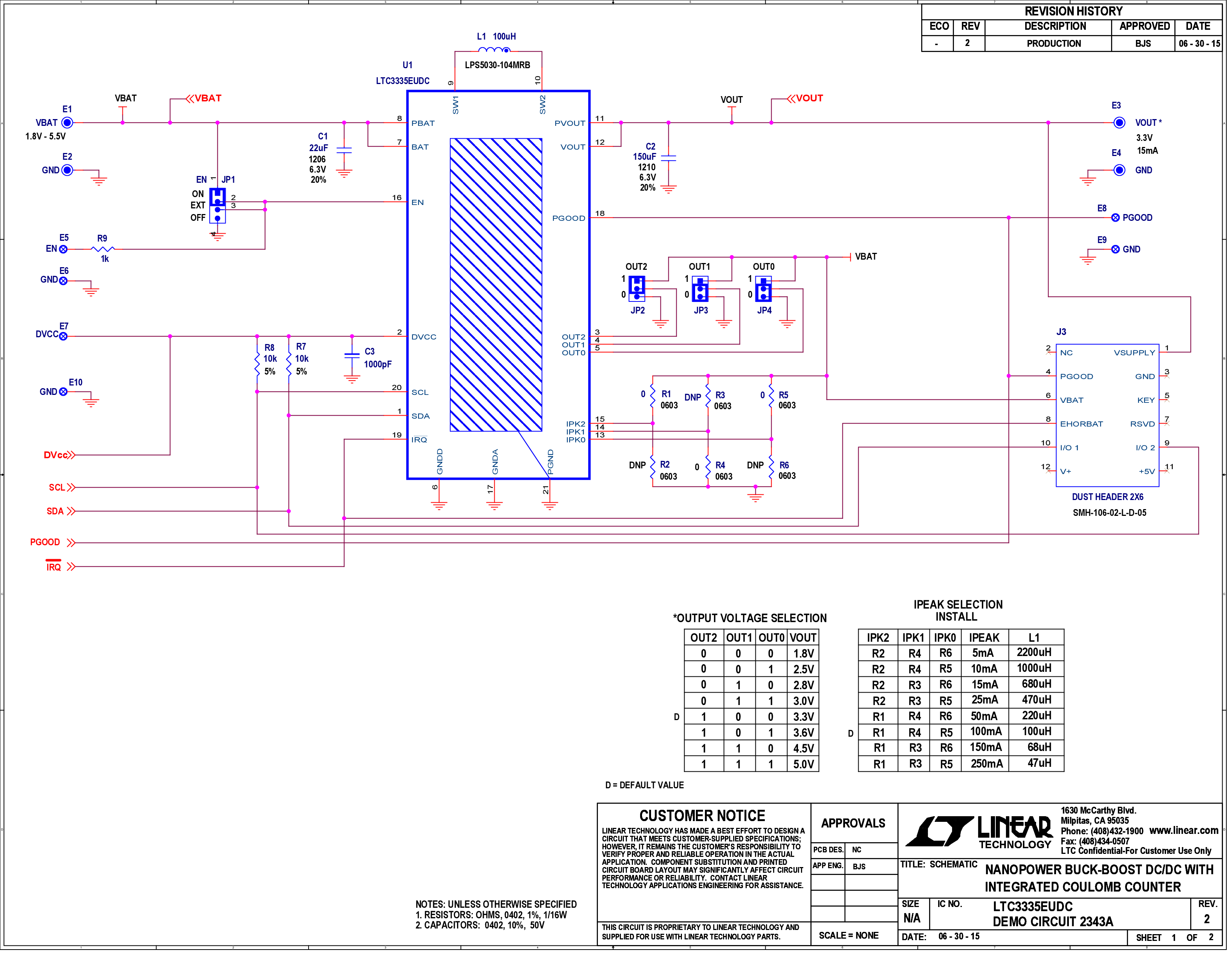

Demonstration circuit DC2343A is a complete system level solution for a nanopower buck-boost DC/DC with integrated coulomb counter. The DC2343A contains a PIC16F1459 embedded processor for communication to the PC over USB and the LTC3335 via its I2C port. The GUI is capable of reading and writing all the control registers on the LTC3335 as well as displaying and resetting all its alarm registers. The firmware and software for the embedded system and the GUI are available at the LTC3335 solutions page. The DC2343A uses two analog-to-digital converter channels to sample the battery and output voltages. The voltage samples improve the functionality of the GUI, and allow optimal software correction to the measured coulombs. By adding the software correction the first order known errors are compensated for over the operating range and the resultant coulomb count is accurate to within 3%.

工具和仿真

工具及仿真模型 1

Linduino

Linduino是ADI公司的Arduino兼容系统,用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序(在LTSketchbook/产品型号文件夹中定义)和驱动程序代码(在LTSketchbook/库文件夹中定义)。

GitHub上的Linduino代码存储库以及有关如何使用代码的说明

购买Linduino
