概览
优势和特点
- 可调节高于、低于或等于 VIN 的 VOUT
- 宽 VIN 范围：2.42V 至 15V、启动后 (自举) 为 1.92V 至 15V
- 宽 VOUT 范围：1.4V 至 15.75V
- 在降压模式中可提供 200mA 输出电流
- 单个电感器
- 1.3μA 静态电流
- 可编程最大功率点控制
- 1.2MHz 超低噪声 PWM
- 电流模式控制
- 引脚可选的突发模式 (Burst Mode®) 操作
- 效率高达 95%
- 准确的 RUN 引脚门限
- 电源良好指示器
- 10nA 停机电流
- 耐热性能增强型 3mm x 3mm QFN 封装和 16 引脚 MSOP 封装
产品详情
LTC3129 是一款高效率、200mA 降压-升压型 DC/DC 转换器，具有 VIN 和 VOUT 宽电压范围。它具有精确的 RUN 引脚阈值，支持可预测调节器开启，并提供最大功率点控制(MPPC)能力，以确保从光伏板等非理想电源中获取最大功率。
LTC3129 采用超低噪声、1.2MHz PWM 开关架构，通过使用小型、薄型电感和陶瓷电容较大程度地减小了解决方案的尺寸。内置环路补偿和软启动简化了设计。如需在轻负载下实现高效率工作，可以选择自动突发工作模式，将静态电流降至仅 1.3μA。
其他特性包括电源良好输出、低于 10nA 的关断电流和热关断。
LTC3129 采用散热增强型 3mm × 3mm QFN 和 16 引脚 MSOP 两种封装。对于固定输出电压选项，请使用功能相当的 LTC3129-1，它无需外部反馈分频器。
| 输出电压 | |
| LTC3129 | 通过电阻分压器可调：1.4V 至 15.75V |
| LTC3129-1 | 8 引脚可编程输出电压：2.5V 至 15V |
应用
- 工业无线传感器节点
- 用于采集的能量的后置调节器
- 太阳能电池板后置调节器/充电器
- 本质安全电源
- 无线麦克风
- 航空电子级无线耳机
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R526 Reliability Data3/26/2018
-

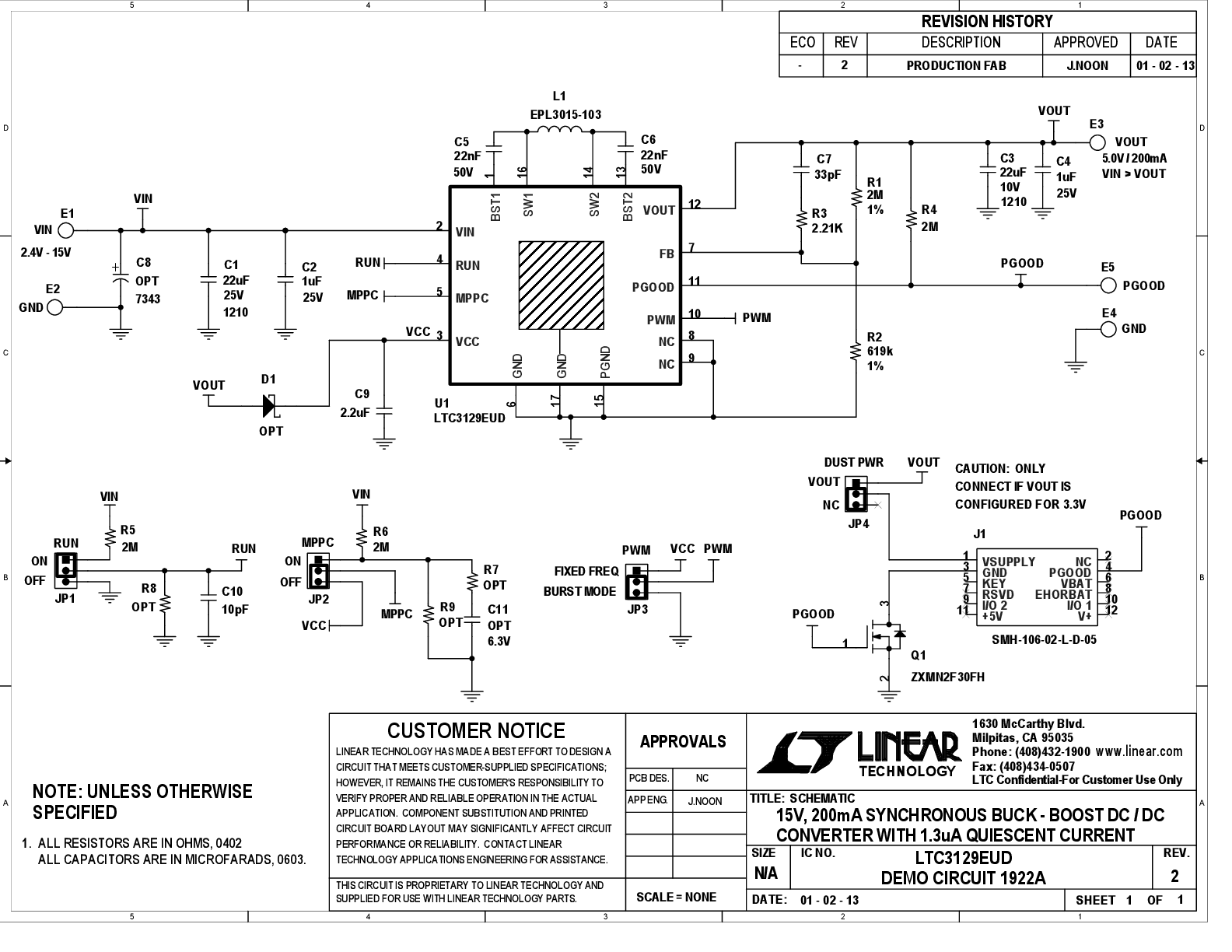

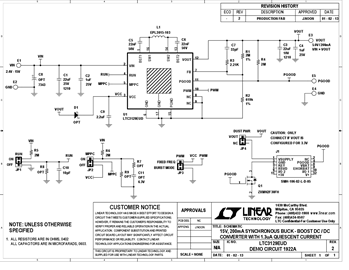

DC1922A - Demo Manual5/7/2013
-
15V Sync Buck-Boost, IQ=1.3μA2/2/2016
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3129
LTC3129-1
配套产品推荐
LTC3129 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3129EMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LTC3129EMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LTC3129EUD#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3129EUD#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3129IMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LTC3129IMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LTC3129IMSE-1#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LTC3129IUD#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3129IUD#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R526 Reliability Data |
