LTC3313

5V、15A同步降压型Silent Switcher,采用3mm × 3mm LQFN封装

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 与 LTC3310/LTC3311 系列兼容的布局
  • 静音切换器®建筑学
    • 超低 EMI 辐射
  • 高效率:3mΩ NMOS 和 8mΩ PMOS
  • 宽带宽,快速瞬态响应
  • 安全承受过载电感饱和
  • VIN 范围:2.25V 至 5.5V
  • VOUT 范围:0.5V 至 VIN
  • VOUT 精度:远程检测精度为 ±1%
  • 峰值电流模式控制
  • 最短接通时间:35ns
  • 可编程频率至 5MHz
  • 关断电流:1μA
  • 精密 400 mV 启用阈值
  • 输出软启动与电压跟踪
  • 电源正常输出
  • 裸片温度监视器
  • 可配置为并联功率级
  • 耐热性能增强 3mm × 3mm LQFN 封装
  • AEC-Q100 适用于汽车应用
更多细节
show more Icon

LTC3313是一款非常小巧、低噪声、单片式降压型DC/DC转换器,能够从2.25V至5.5V输入电源提供高达15A的输出电流。该套件采用Silent Switcher架构,可在高达5MHz的开关频率下实现低EMI和高效率。对于具有更高功率要求的系统,易于实现多相并行转换器。

LTC3313采用恒定频率、峰值电流模式控制架构,可实现快速瞬态响应。500mV基准电压源可实现低电压输出。100%占空比操作,可实现低压降。

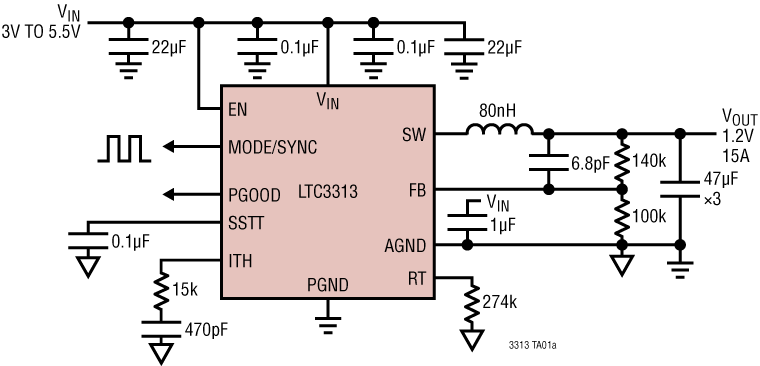

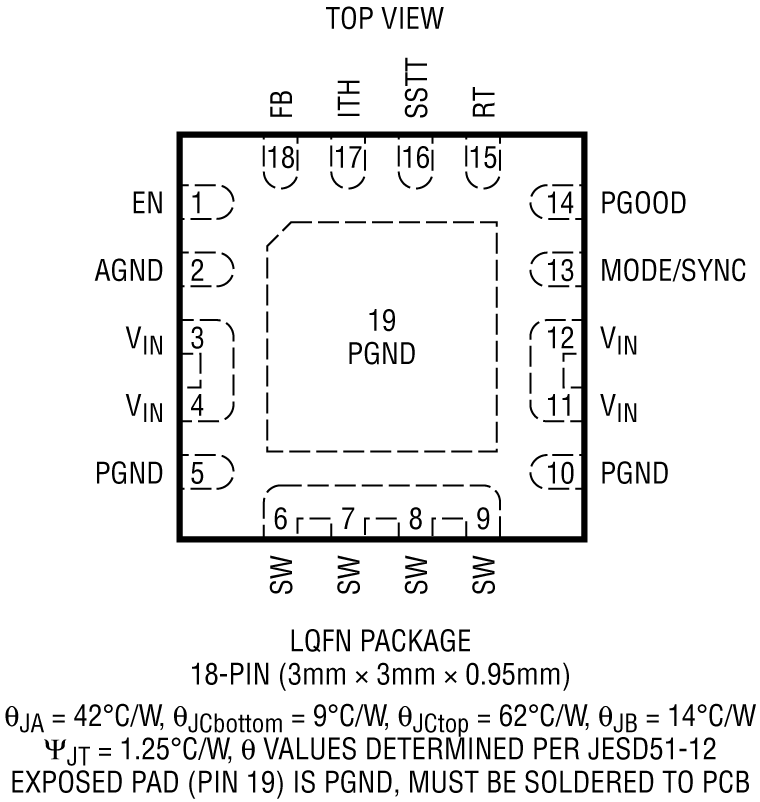

其他功能包括输出稳压时的电源良好信号、精密启用阈值、输出过压保护、热关断、温度监视器、时钟同步、模式选择和输出短路保护。该套件采用紧凑型18引脚3mm × 3mm LQFN封装。

应用

  • 汽车/工业/通信
  • 服务器、电信电源
  • 分布式直流电源系统(POL)
  • FPGA、ASIC、μP内核电源

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3313EV#PBF
  • HTML
  • HTML
LTC3313EV#TRMPBF
  • HTML
  • HTML
LTC3313EV#TRPBF
  • HTML
  • HTML
LTC3313EV#WPBF
  • HTML
  • HTML
LTC3313EV#WTRMPBF
  • HTML
  • HTML
LTC3313EV#WTRPBF
  • HTML
  • HTML
LTC3313JV#PBF
  • HTML
  • HTML
LTC3313JV#TRMPBF
  • HTML
  • HTML
LTC3313JV#TRPBF
  • HTML
  • HTML
LTC3313JV#WPBF
  • HTML
  • HTML
LTC3313JV#WTRMPBF
  • HTML
  • HTML
LTC3313JV#WTRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

EVAL-LTC3313

LTC3313 5 V、15 A同步降压型Silent Switcher,采用3 mm × 3 mm LQFN封装

zoom

EVAL-LTC3313

LTC3313 5 V、15 A同步降压型Silent Switcher,采用3 mm × 3 mm LQFN封装

LTC3313 5 V、15 A同步降压型Silent Switcher,采用3 mm × 3 mm LQFN封装

特性和优点

  • EVAL-LTC3313EV-A-Z 评估板
  • 包含用于负载瞬态评估的瞬态电路
  • 包含 EMI 滤波器,以降低 EMI 发射测试中的噪声
  • 用于脉冲跳跃模式评估的 MODE 引脚上拉选项

产品详情

EVAL-LTC3313EV-A-Z采用LTC3313、15 A低电压同步降压型Silent Switcher®,作为2 MHz、2.25 V至5.5 V输入、1.2 V、15 A输出降压型稳压器工作。LTC3313支持从0.5 V到输入电压(VIN)的输出电压(VOUT),工作频率从500 kHz到高达5 MHz。LTC3313是一款紧凑型、超低辐射、高效率、高速同步单片式降压型开关稳压器。Silent Switcher技术优化了快速电流环路,可以更轻松地将电磁干扰(EMI)和电磁兼容性(EMC)辐射降至最低。35 ns的最短快速导通时间(典型值)允许在高频率下将高电平VIN转换为低电平VOUT

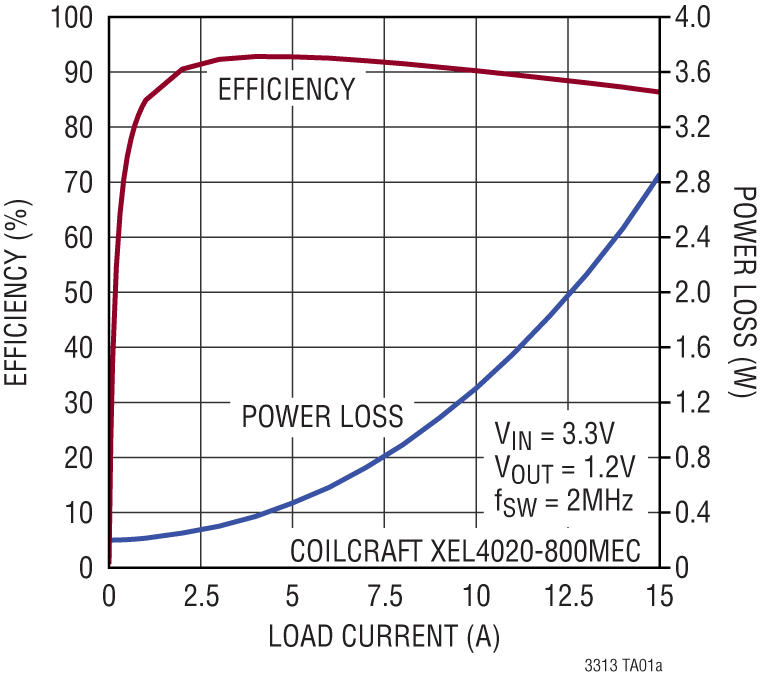

EVAL-LTC3313EV-A-Z在强制连续模式下运行,开关频率(fSW)为2MHz,但可以配置为在不同开关频率或脉冲跳跃模式下运行。LTC3313振荡器也可以使用MODE/SYNC turret与外部时钟同步,采用EVAL-LTC3313EV-A-Z的默认设置。用户指南中的图4显示EVALLTC3313EV-A-Z采用3.3 V输入电压时在两种工作模式下的效率与功率损耗。

EVAL-LTC3313EV-A-Z还具有EMI滤波器,可降低传导EMI。可通过在VIN EMI端子上施加输入电压包含该EMI滤波器。有关EVAL-LTC3313EV-A-Z板的EMI性能,请参阅用户指南的“EMI测试结果”部分。EMI性能图中的红色线条表示传导型和辐射型发射测试的CISPR25 Class 5峰值限值。LTC3313数据手册提供了完整的器件和应用信息说明。必须结合评估板的用户指南,阅读本数据手册。LTC3313采用3 mm × 3 mm LQFN封装,具有裸焊盘,以实现低热阻。LTC3313数据手册中提供了用于实现低EMI运行和最大热性能的布局建议。

reference details image

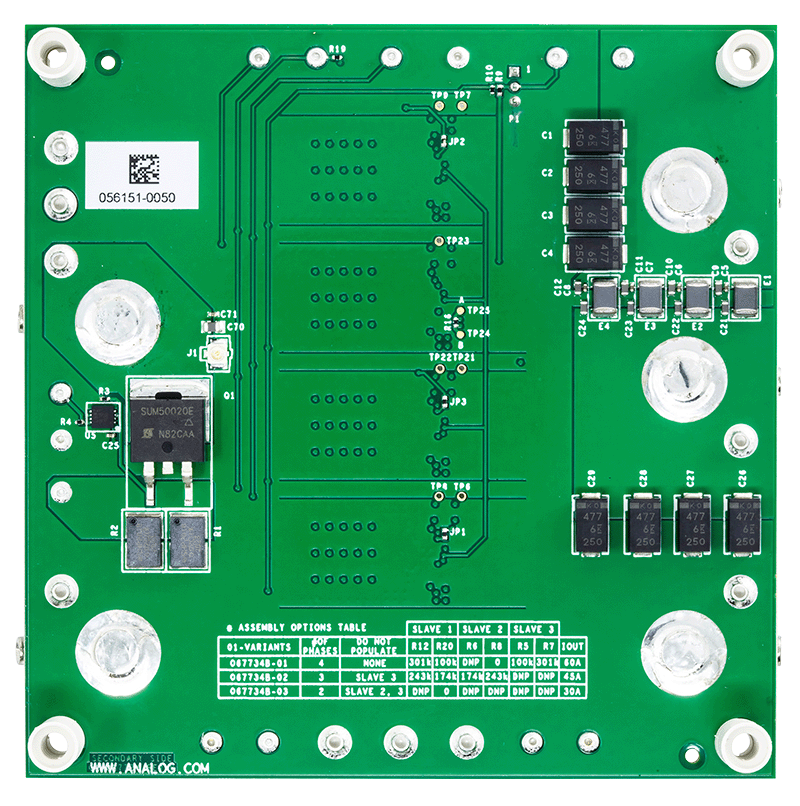

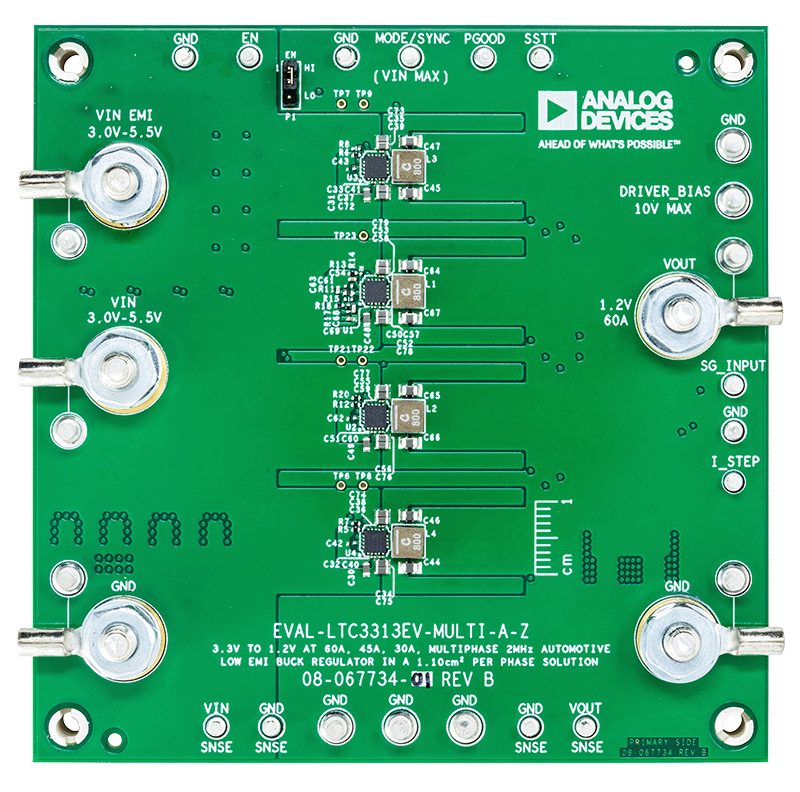

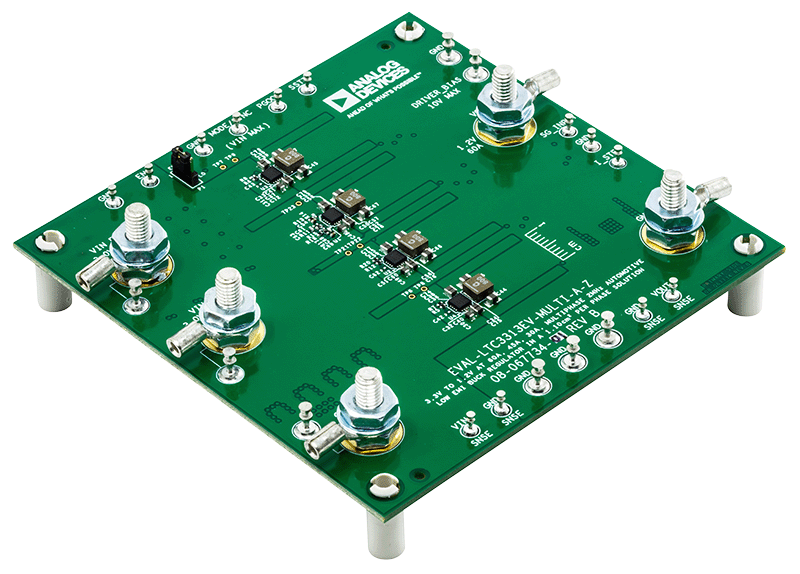

EVAL-LTC3313EV-MULTI-AZ

Evaluating the Multiphase Operation of the LTC3313 5 V, 15 A Synchronous Step-Down Silent Switcher in 3 mm × 3 mm LQFN

zoom

EVAL-LTC3313EV-MULTI-AZ

Evaluating the Multiphase Operation of the LTC3313 5 V, 15 A Synchronous Step-Down Silent Switcher in 3 mm × 3 mm LQFN

Evaluating the Multiphase Operation of the LTC3313 5 V, 15 A Synchronous Step-Down Silent Switcher in 3 mm × 3 mm LQFN

特性和优点

  • EVAL-LTC3313EV-MULTI-AZ evaluation board
  • Transient circuit included for load transient evaluation
  • RT pin pull-up option for external clock synchronization

产品详情

The EVAL-LTC3313EV-MULTI-AZ features the LTC3313, a 15 A, low-voltage, synchronous step-down Silent Switcher®, operating as a multiphase 2 MHz, 3.0 V to 5.5 V input, 1.2 V buck regulator. The EVAL-LTC3313EV-MULTI-AZ has three build options to provide 2-phase 30 A, 3-phase 45 A, or 4-phase 60 A output solutions. The LTC3313 supports adjustable output voltages from 0.5 V to input voltage (VIN) and operating frequencies from 500 kHz up to 5 MHz in multiphase operation.

All phases of EVAL-LTC3313EV-MULTI-AZ operate in forced continuous mode at 2 MHz switching frequency (fSW). The LTC3313 can also synchronize to an external clock using a MODE/SYNC turret when the RT pin of the main phase is pulled up to the VIN pin.

The EVAL-LTC3313EV-MULTI-AZ also has an electromagnetic interference (EMI) filter to reduce conducted EMI. This EMI filter can be included by applying the input voltage at the VIN EMI terminal.

Figure 4 shows the efficiency of the circuit with a 3.3 V input for all three build options.

An on-board transient circuit is included to measure fast transient performance.

The LTC3313 data sheet gives a complete description of the part, operation, and application information. The data sheet must be read in conjunction with this user guide. The LTC3313 is assembled in a 3 mm × 3 mm LQFN package with exposed pads for low thermal resistance. The layout recommendations for low EMI operation and maximum thermal performance are available in the LTC3313 data sheet.
