概览

优势和特点
产品详情

优势和特点

高效率：8 mΩ NMOS，31 mΩ PMOS
可编程频率至 3 MHz
- 微型电感器和电容器
峰值电流模式控制
- 22 ns 最短接通时间
- 宽带宽，快速瞬态响应
Silent Switcher^™ 架构
超低 EMI 发射
低纹波 Burst Mode^® 运行，I_Q 为 40 μA

安全承受过载电感饱和
V_IN 范围：2.25 V 至 5.5 V
V_OUT 范围：0.5 V 至 V_IN
V_OUT 精度：温度范围内的精度为 ±1%
精密 400 mV 启用阈值
关断电流：1μA
电源正常、内部补偿和软启动
耐热性能增强型 2 mm × 2 mm LQFN 封装
符合汽车应用的 AEC-Q100 标准

产品详情

LTC3308A是一款非常小巧、高效率、低噪声、单片同步4A降压型DC/DC转换器，采用2.25V至5.5V输入电源。该稳压器在高达3 MHz的开关频率下使用恒定频率峰值电流模式控制，最短接通时间低至22 ns，可通过小型外部元件实现快速瞬态响应。超低噪声开关稳压器架构可最大程度地降低EMI辐射。

LTC3308A可在强制连续或脉冲跳跃模式下工作以实现低噪声，或在低纹波突发模式下工作以在轻负载条件时实现高效率，适用于电池供电系统。IC可调节低至500 mV的输出电压。其他特性包括输出过压保护、短路保护、热关断、时钟同步和高达100%占空比的低压差操作。该套件采用12引脚2 mm × 2 mm × 0.74 mm纤薄LQFN封装，该封装具有裸露焊盘以实现低热阻。

应用

光网络、服务器、电信
汽车、工业、通信
分布式直流电源系统(POL)
FPGA、ASIC、μP内核电源

产品分类

电源管理

产品生命周期推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

评估套件 (1)

DC2991A

LTC3308A演示板 | 4A同步降压型超低噪声开关稳压器演示电路上的5V输入至1.2V输出

DC2991A

查看此评估套件详细信息

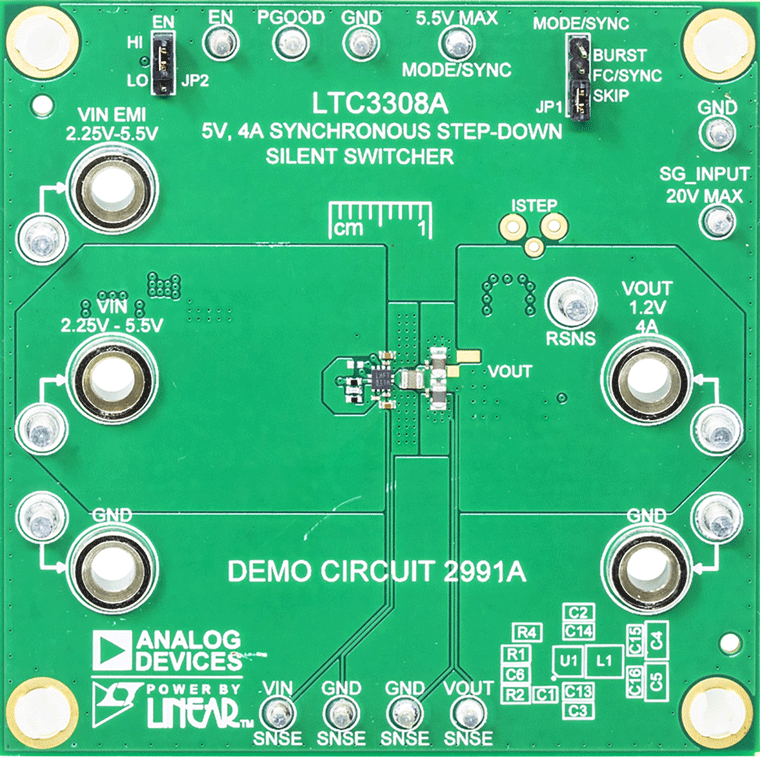

演示电路2991A内置LTC3308A 5V、4A同步降压型Silent Switcher^®超低噪声开关稳压器，作为2.0MHz 3.3V至1.2V 4A降压稳压器运行。LTC3308A支持0.5V至V_IN 的可调输出电压，工作频率为1MHz至3MHz。LTC3308A是一款紧凑型、超低辐射、高效率和高速同步单芯片降压型开关稳压器。22ns的最短开关导通时间在高频率下可实现高电平V_IN至低电平V_OUT的转换比。

DC2991A工作模式可选为突发、跳跃或强制连续(FC)模式。将JP1设置为FC/SYNC位置可将LTC3308A同步到1MHz至3MHz的时钟频率。同步到外部时钟时，LTC3308A会在强制连续模式下工作。DC2991A可通过0Ω电阻R9将RT连接到V_IN，从而设置为2MHz固定频率。通过移除R9并在R4位置设置适当的电阻，可以轻松更改频率以获得所需频率。有关所需开关频率的正确RT值，请参阅LTC3308A数据手册。

DC2991A还具有EMI滤波器，可降低传导EMI。可通过在V_IN EMI端子上施加输入电压包含该EMI滤波器。有关板的EMI性能，请参阅“EMI测试结果”部分。EMI性能图中的红色线条表示传导型和辐射型发射测试的CISPR25 5级峰值限值。

LTC3308A数据手册提供了完整的器件、操作和应用信息说明。必须将该数据手册与本演示手册配合阅读。LTC3308A组装在2mm × 2mm LQFN封装中，该封装具有裸露焊盘以实现低热阻。数据手册的“低EMI PCB布局”部分中提供了用于实现低EMI运行和最大热性能的布局建议。

效率与负载图显示了电路在突发工作模式下以及3.3V输入时的效率和功率损耗。
