概览
优势和特点
- 低启动电压：250mV
- 最大功率点控制
- 宽 VIN 范围：225mV 至 5V
- 辅助的 6mA LDO 稳压器
- 突发模式 (Burst Mode®) 操作：IQ = 24μA
- 输出断接和浪涌电流限制
- 可在 VIN > VOUT 的情况下运作
- 抗振铃控制
- 软起动
- 自动功率调节
- 电源良好指示器

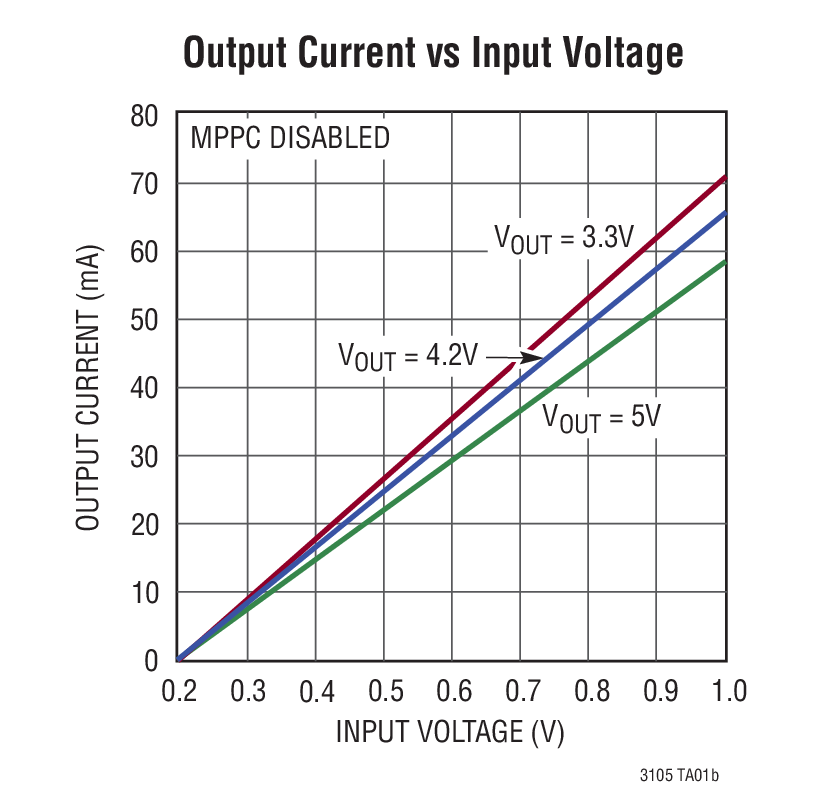

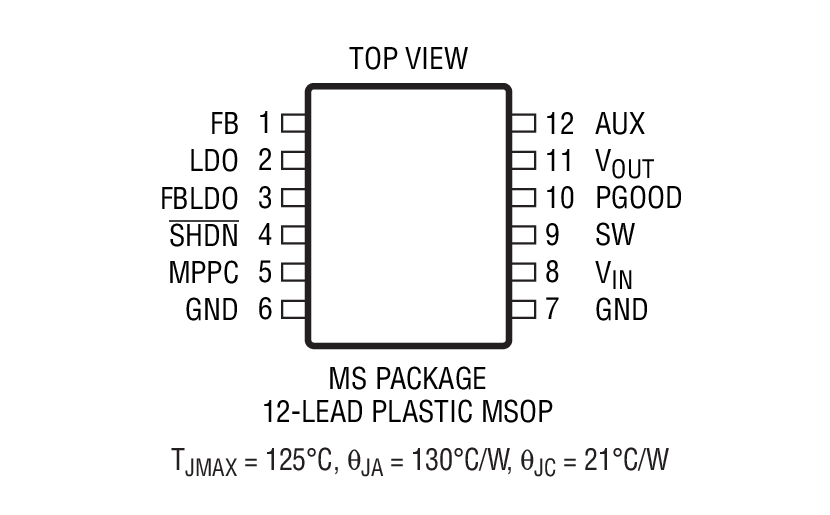

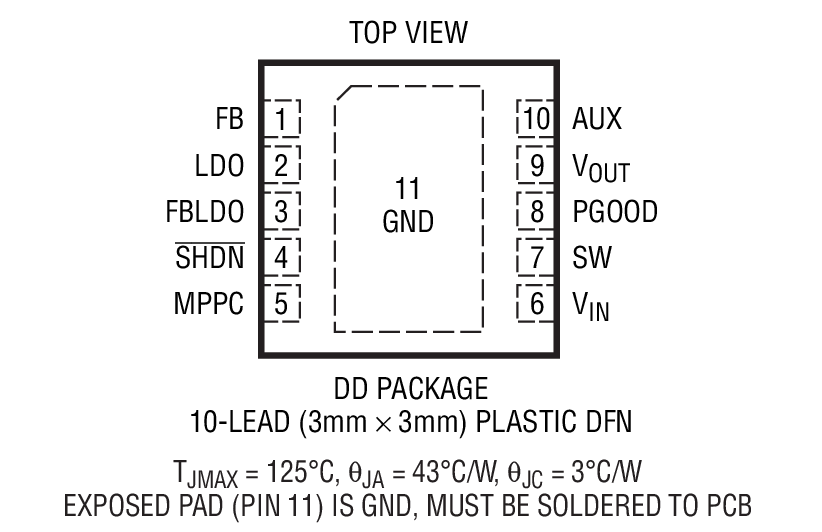

- 10 引脚 3mm x 3mm x 0.75mm DFN 封装和 12 引脚 MSOP 封装
产品详情
LTC®3105 是一款高效率的升压型 DC/DC 转换器，可在输入电压低至 225mV 的情况下工作。250mV 启动能力和集成的最大功率点控制器 (MPPC) 使得能够直接从低电压、高阻抗的替代型电源来运作，例如：光伏电池、TEG (热电发生器) 和燃料电池等。一个可由用户设置的 MPPC 设定点较大限度地增加了可从任何电源吸取的能量。突发模式操作及专有的自调节峰值电流优化了所有工作条件下的转换器效率和输出电压纹波。
由 AUX 引脚供电的 6mA LDO 负责在主输出处于充电状态的情况下为外部微控制器和传感器提供一个稳定电源轨。在停机模式中，IQ 减小至 10μA，而集成的热停机功能电路则可保护器件免遭过热故障的损坏。LTC3105 采用 10 引脚 3mm x 3mm x 0.75mm DFN 封装和 12 引脚 MSOP 封装。
应用

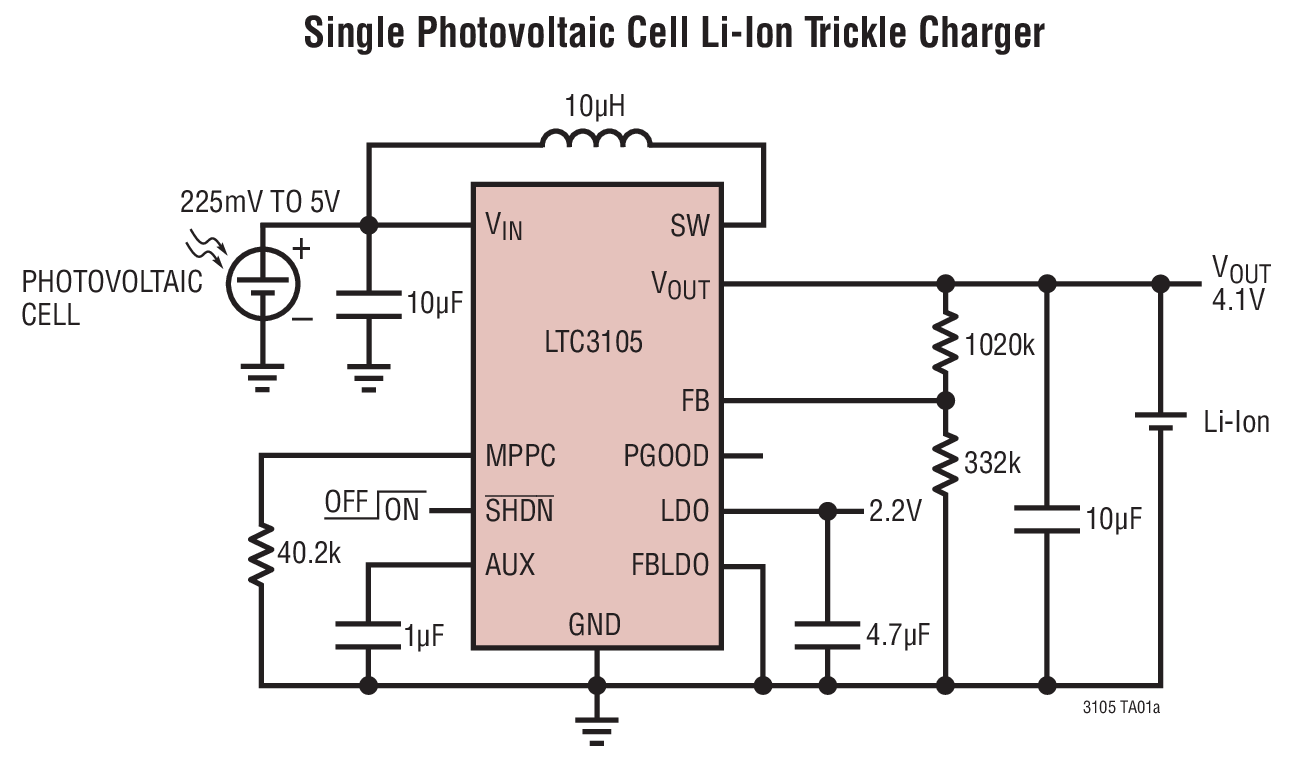

- 太阳能供电型电池 / 超级电容充电器
- 能量收集
- 远程工业传感器
- 低功率无线发送器
- 蜂窝电话、MP3、PMP 和 GPS 配件充电器
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (3)
参考资料
-
R415 Reliability Data3/23/2018PDF25 K
-
DC2042A - Demo Manual7/25/2013PDF1M
-
DC2080A - Demo Manual (Rev. A)7/25/2013PDF959K
-

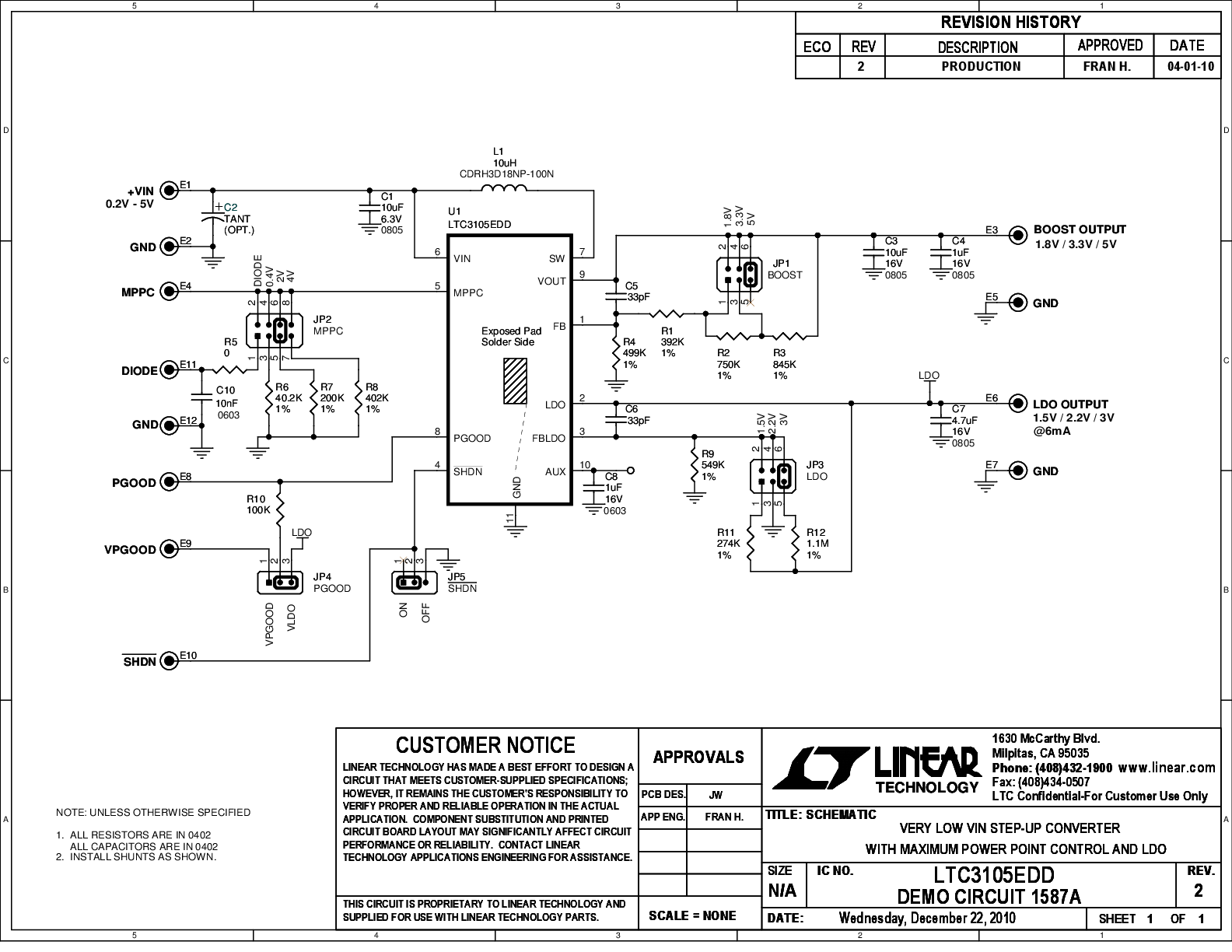

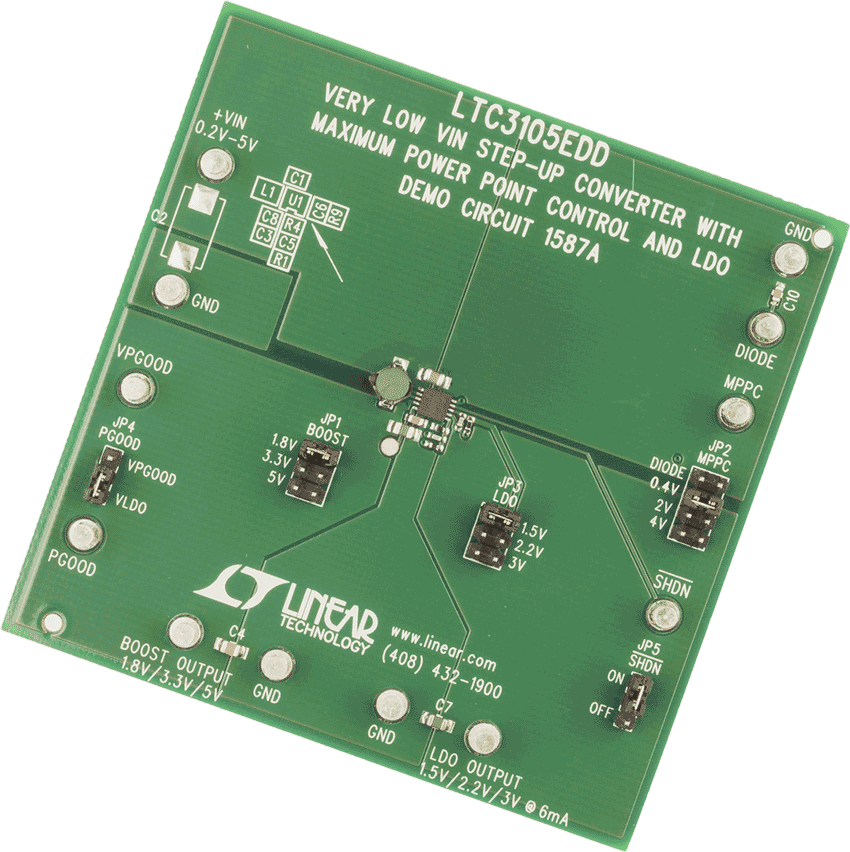

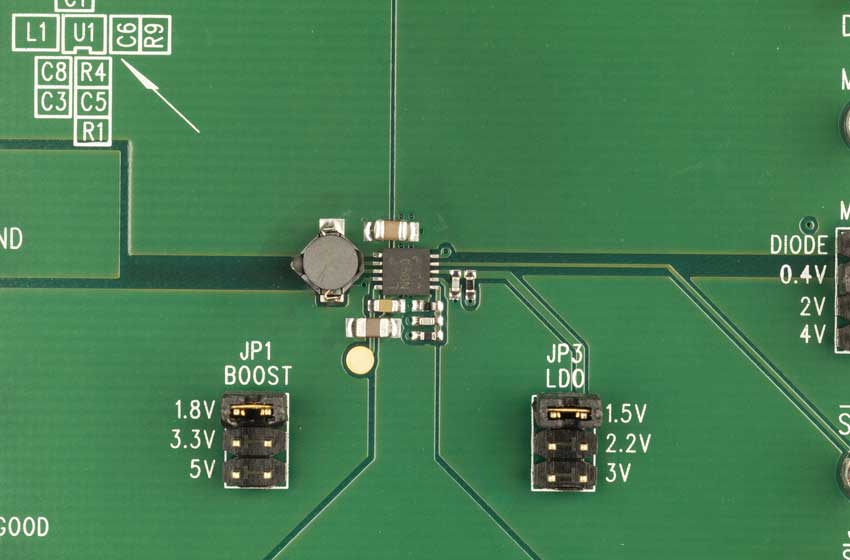

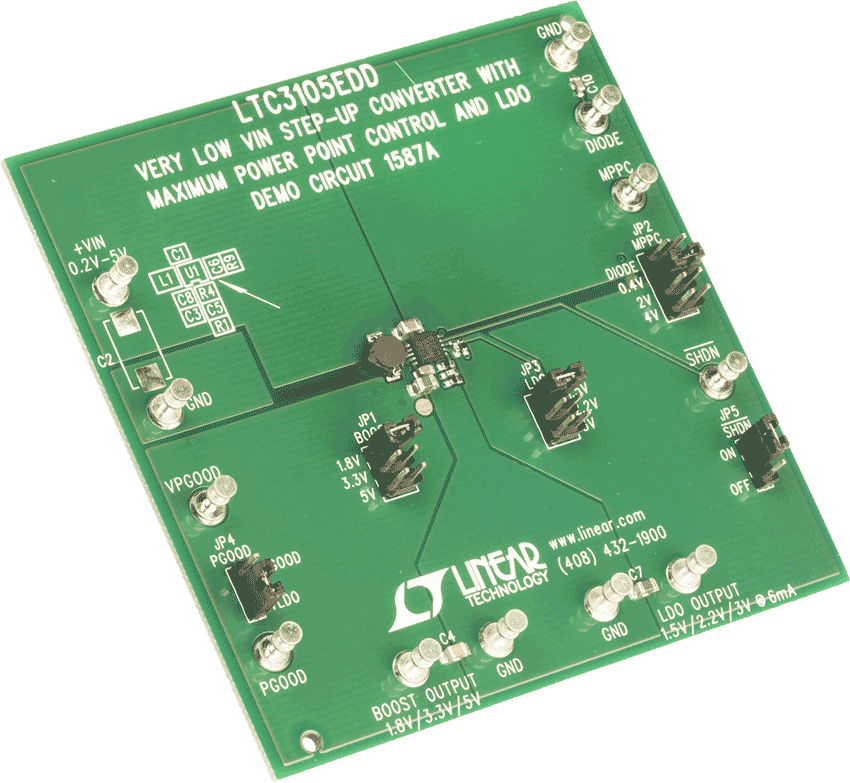

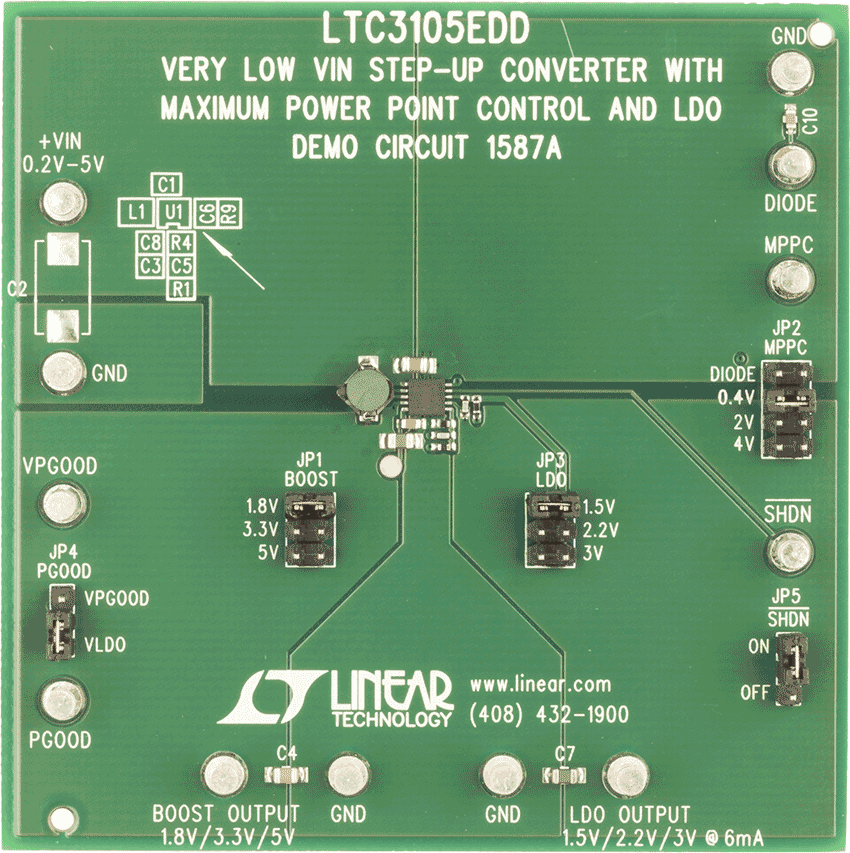

DC1587A - Demo Manual1/5/2011PDF225K
-
Energy Harvesting Now6/27/2011PDF1M
-
环保楼宇数量激增：能量收集成为无线传感器节点的关键应用7/1/2020 Thought Leadership
-
Techniques to Maximize Solar Panel Power Output2/3/2014
-
纤巧型双电池太阳能板给紧凑和离网型设备中的电池充电12/30/2013PDF319K
-
Harvest Energy from a Single Photovoltaic Cell4/1/2011 LT Journal
-
Solar Energy Harvesting10/18/2010PDF304K
-
Practical Ambient Energy Harvesting for WSNs9/5/2017PDF1M
-
Practical Ambient Energy Harvesting for WSNs4/5/2017PDF1M
-
最大功率点控制简化了能量收集10/15/2018
-
设计要点 491：纤巧型双电池太阳能板给紧凑和离网型设备中的 电池充电1/1/2011
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3105
