LTC1878

量产

高效单片同步降压式稳压器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高效率：高达 95%
  • 非常低的静态电流：工作时只有 10µA
  • 在VIN = 3.3V时，输出电流为 600mA
  • 输入电压范围：2.65V 至 6V
  • 550kHz 恒定工作频率
  • 可同步频率从 400kHz 到 700kHz
  • 可选的 Burst Mode™ 突发方式或脉冲间隔模式 (Pulse Skipping Mode)
  • 不需肖特基二极管
  • 低压降工作：占空比 100%
  • 0.8V 基准允许低输出电压
  • 关断模式只拉取 < 1µA 的供应电流
  • 输出电压精度：±2%
  • 采用电流模式控制，提供优良电源和负载瞬态响应
  • 过流保护和过温保护
  • 采用 8 引脚 MSOP封装

LTC®1878是一种采用恒定频率和电流模式架构的高效单片同步稳压器。工作时供应电流仅为 10µA；在停机时，电流降至 1µA 以下。2.65V 至 6V 的输入电压范围使 LTC1878 理想适合于单节锂电池驱动的应用。100% 的占空比可提供低压降操作，从而延长便携系统的电池寿命。

内部设置的开关频率为 550kHz，这容许采用小型表面封装的电感和电容器。至于对噪声敏感的应用，LTC1878 可与外部 400kHz 至 700kHz 频率同步。在同步期间或当 SYNC/MODE 引脚被拉成低电平时，突发方式工作被禁止，从而防止低频纹波与音频电路相互干扰。

内部同步开关增加了效率且消除了外接肖特基二极管的需要。低输出电压可由 0.8V 反馈基准电压提供支持。LTC1878 采用节省空间的 8 引脚 MSOP 封装。

对于大输入电压 (绝对值最大为 11V) 的应用，请参考 LTC1877 产品手册。


Applications

  • 蜂窝电话
  • 无线调制解调器
  • 个人信息设备
  • 便携式仪器
  • 分布式电源系统
  • 电池供电设备
LTC1878
高效单片同步降压式稳压器

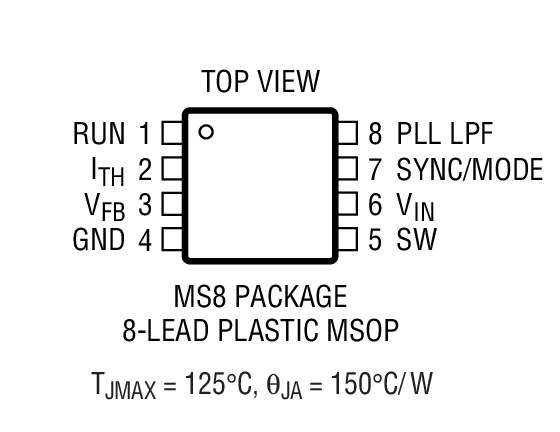

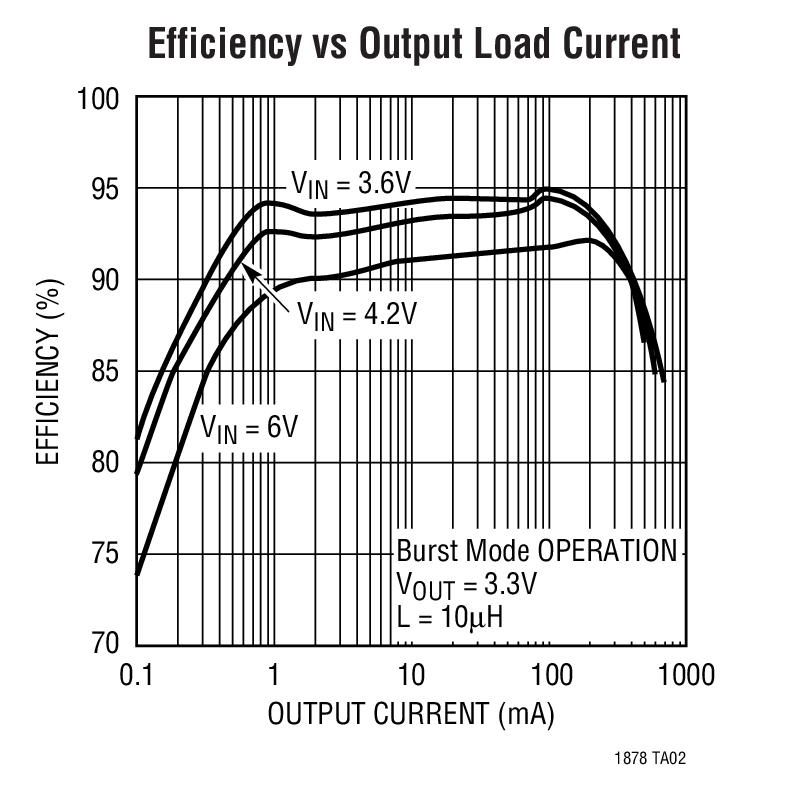

High Efficiency Step-Down Converter Efficiency vs Output Load Current Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
监控电路和复位器IC 1
LTC2934
量产 具电源故障输出的超低功率可调监控器
开关稳压器和控制器 1
LTC3880
推荐用于新设计 具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
振荡器 1
LTC6908
具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC1878
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC348A

LTC1878EMS8 | 高效率单芯片同步降压稳压器，2.65V至6V输入，2.65V to 6V Input, 1.8VOUT (200mA)

立即购买 更多内容

产品详情

DC348A：LTC1878高效率单芯片同步降压稳压器演示板。

eval board
schematic 2
DC290A-B

LTC1878EMS8 | High Efficiency Monolithic Synchronous Step-Down Regulator, 2.65V to 6V Input, 1.5V to 3.3VOUT @ 600mA

立即购买 更多内容

产品详情

DC290A-B: Demo Board for the LTC1878 High Efficiency Monolithic Synchronous Step-Down Regulator.


DC348A
LTC1878EMS8 | 高效率单芯片同步降压稳压器，2.65V至6V输入，2.65V to 6V Input, 1.8VOUT (200mA)

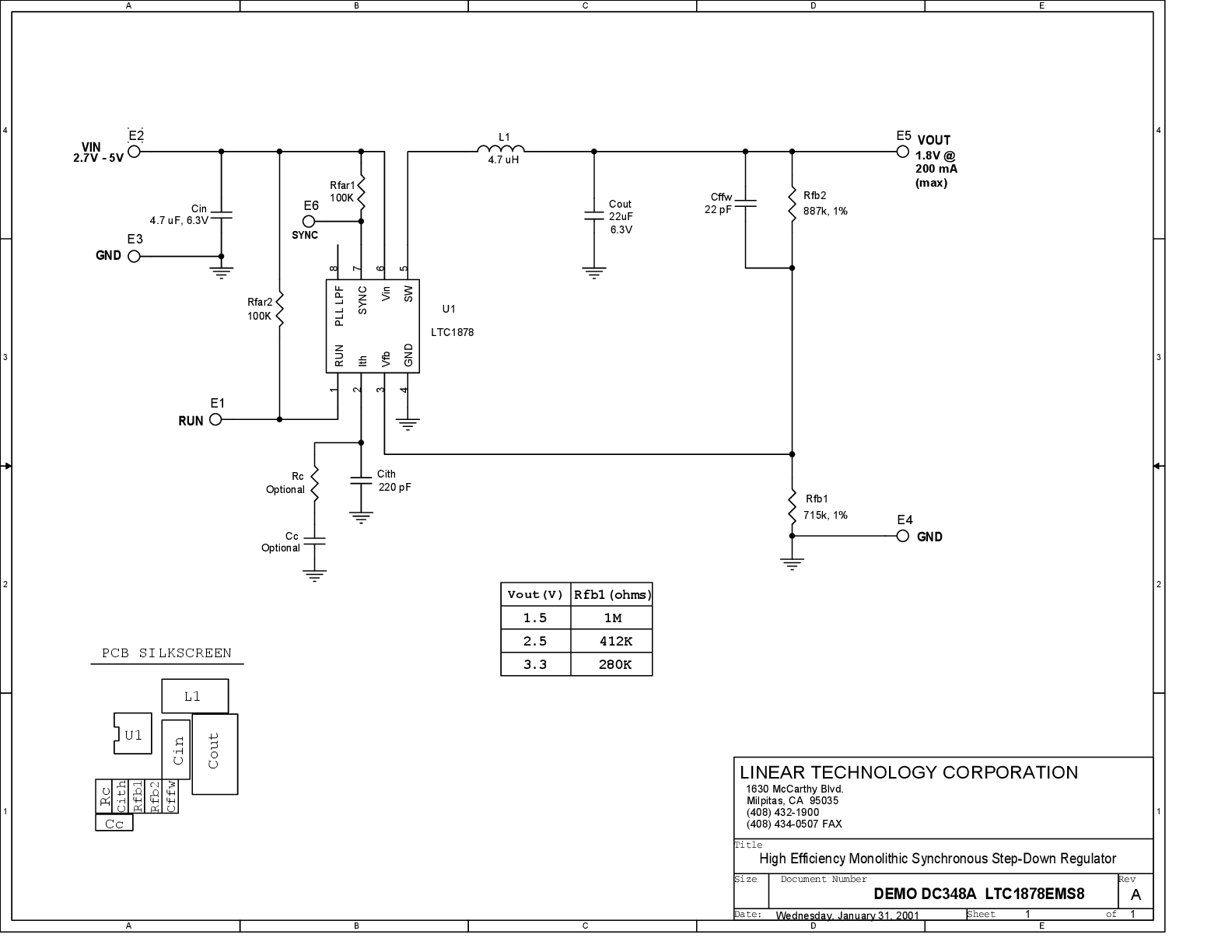

DC348A - Schematic
DC290A-B
LTC1878EMS8 | High Efficiency Monolithic Synchronous Step-Down Regulator, 2.65V to 6V Input, 1.5V to 3.3VOUT @ 600mA

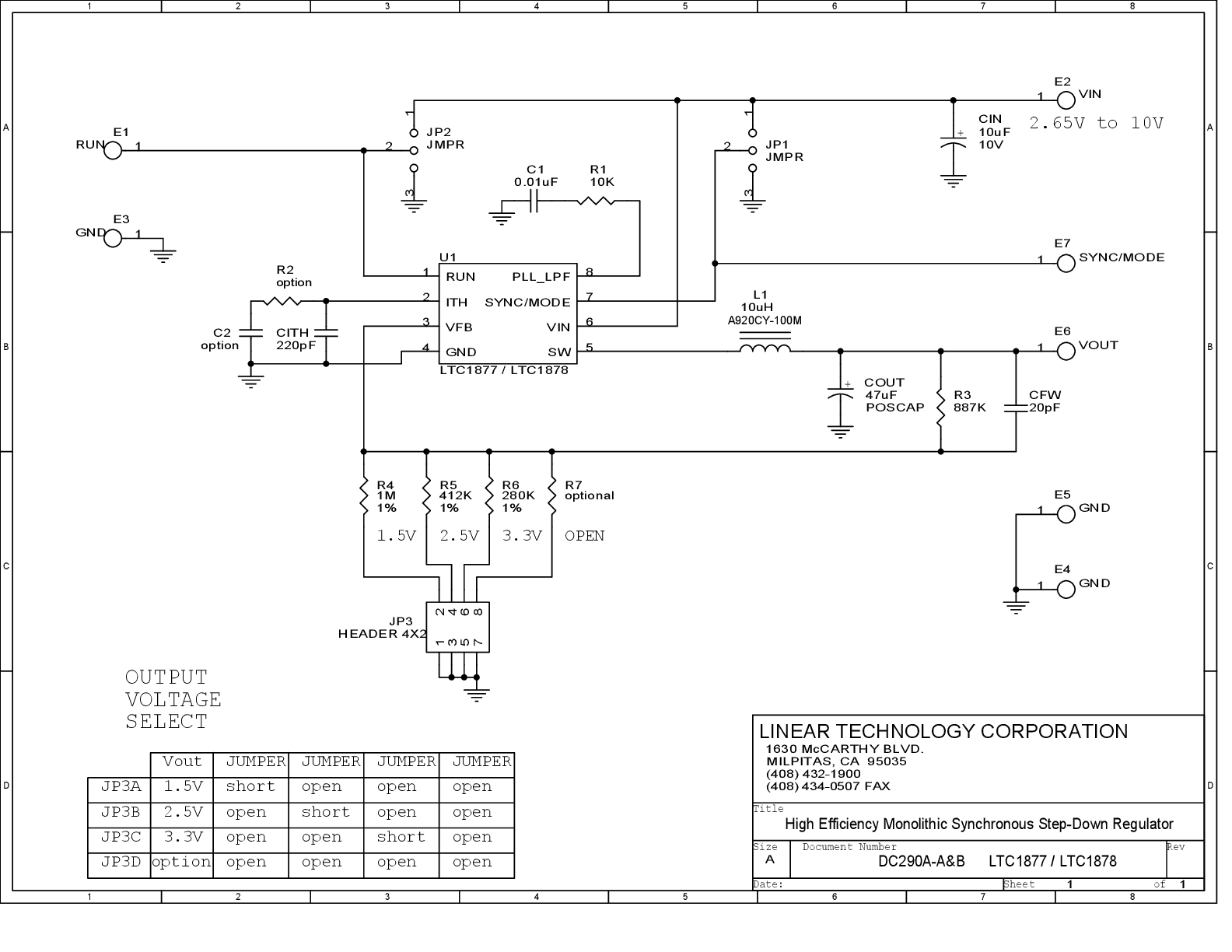

DC290A-A - Schematic
