LTC1877

量产

高效率、单片式、同步降压型稳压器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高效率：达 95%
  • 非常低静态电流：工作时仅为 10μA
  • 在 VIN = 5V 时的输出电流为 600mA
  • 2.65V 至 10V 输入电压范围
  • 550kHz 恒定频率操作
  • 无需肖特基二极管
  • 低压差操作：100% 占空比
  • 可同步频率范围：400kHz 至 700kHz
  • 可选择执行突发模式 (Burst Mode®) 操作或脉冲跳跃模式
  • 0.8V 基准允许低输出电压
  • 停机模式吸收 <1μA 电源电流
  • ±2% 输出电压准确度
  • 旨在获得卓越的电压和负载瞬态响应的电流模式控制
  • 过流和过热保护
  • 采用 8 引脚 MSOP 封装



LTC®1877 是一款高效率、单片式、同步降压型稳压器，采用一种恒定频率、电流模式架构。操作期间的电源电流仅为 10μA，并在停机模式中减小至 <1μA。2.65V 至 10V 的输入电压范围使得 LTC1877 非常适合于单节和双节锂离子电池供电型应用。100% 占空比提供了低压差操作，从而延长了便携式系统中的电池使用寿命。

该器件的开关频率在内部设定为 550kHz，因而允许使用小的表面贴装型电感器和电容器。对于那些对噪声敏感的应用，可在外部对 LTC1877 进行同步处理 (可同步范围从 400kHz 至 700kHz)。在同步期间或当 SYNC/MODE 引脚被拉至低电平时，停用突发模式操作，从而起到了防止低频纹波干扰音频电路的作用。

内部同步开关提高了效率水平，并且免除了增设一个外部肖特基二极管的需要。利用 0.8V 的反馈基准电压可以轻松地对低输出电压提供支持。LTC1877 采用节省空间的 8 引脚 MSOP 封装。对于较低输入电压应用 (绝对最大值 <7V)，请查阅 LTC1878 的产品手册。




Applications

  • 蜂窝电话
  • 无线调制解调器
  • 个人信息设备
  • 便携式仪器
  • 分布式电源系统
  • 电池供电式设备


LTC1877
高效率、单片式、同步降压型稳压器

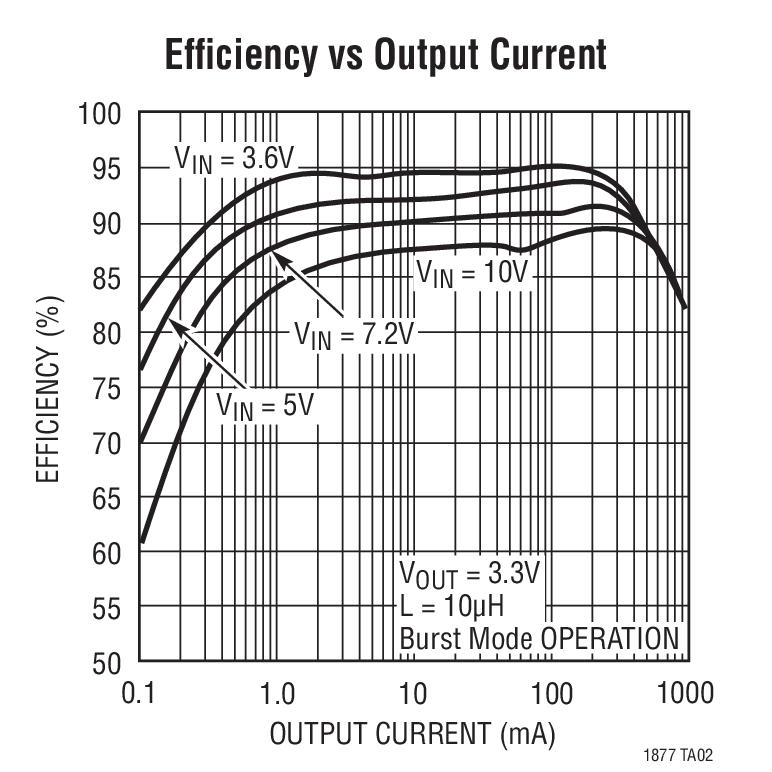

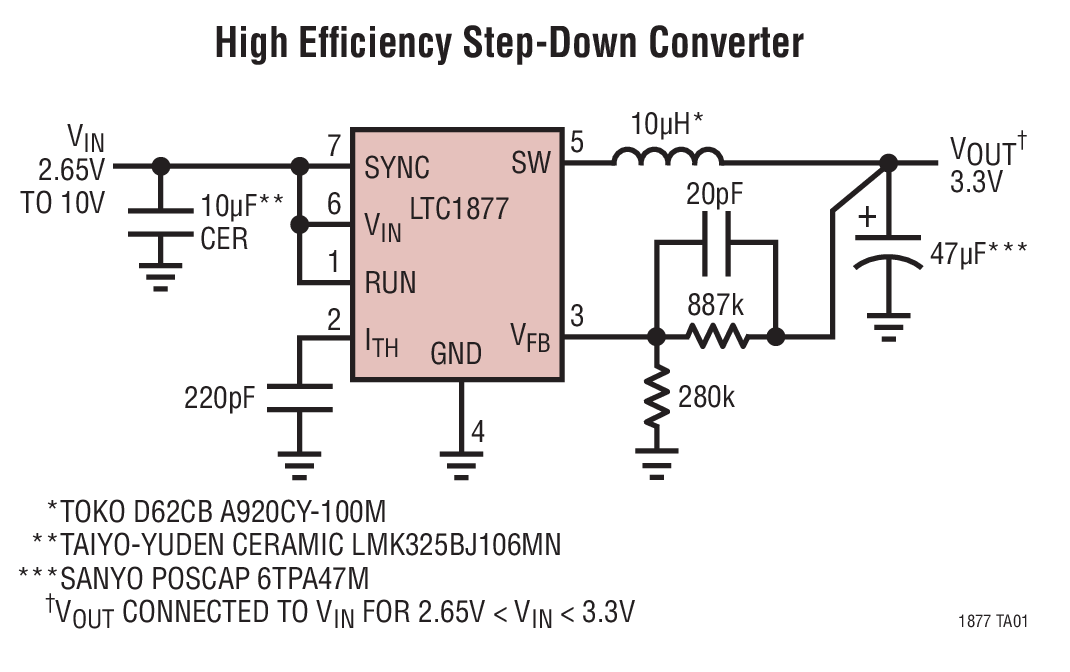

High Efficiency Step-Down Converter Efficiency vs Output Current Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电路监控器 1
LTC2960
推荐用于新设计 36V、纳安级电流、两输入电压监视器
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
振荡器 2
LTC6908
具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
LTC6909
量产 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LTC1877
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC290A-A

LTC1877EMS8 Demo Board | 2.65V to 10V Input, 1.5V to 3.3VOUT @ 600mA

立即购买 更多内容

产品详情

Demonstration circuit DC290 is a constant-frequency step-down converter using an LTC1877 or an LTC1878 monolithic synchronous regulator. The LTC1878 has an input voltage range of 2.65V < VIN < 6V and the LTC1877 has an input voltage range of 2.65V < VIN < 10V. The LTC1878 is optimized for low voltage operation and is ideally suited for single Li-Ion cell or 3-NiCd/NiMH cell applications. The LTC1877, with its higher voltage capability, is ideally suited for two Li-Ion cells or 4- to 6-NiCd/NiMH cell applications.
DC290A-A
LTC1877EMS8 Demo Board | 2.65V to 10V Input, 1.5V to 3.3VOUT @ 600mA
DC290A-A - Schematic
