LTC1736

量产

5 位 DAC 可调节的高效率同步降压型开关稳压器

数据手册产品选型表

产品模型: 4

Viewing:

产品详情

双 N 沟道 MOSFET 同步驱动
可同步 / 可设置固定频率
宽 V_IN 范围：3.5V 至 36V 工作
5 位数模转换器 V_OUT 选择：
- 0.925V 至 2.00V 范围 (50mV/25mV 步进)
OPTI-LOOP^™ 补偿可较大限度减小 C_OUT
±1% 输出电压准确度
电源良好输出电压监视器
可兼容有源电压定位
输出过压放电保护
内部电流折返
具失效选项的闭锁短路停机定时器
强制连续控制引脚
任选的可编程软启动
远端输出电压采样

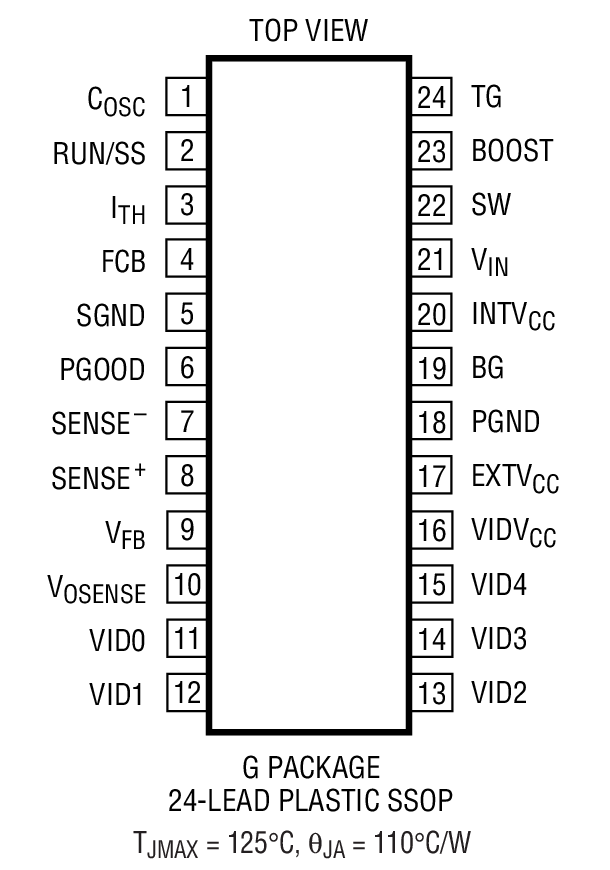

采用 24 引脚 SSOP 封装

参考资料

数据手册 1

LTC1736: 5-Bit Adjustable High Efficiency Synchronous Step-Down Switching Regulator Data Sheet 08/24/2007

可靠性数据 1

R384 Reliability Data 03/26/2018

用户手册 2

DC279A - Demo Manual 09/24/2009

DC252A - Demo Manual 09/24/2009

应用笔记 1

AN76 - OPTI-LOOP Architecture Reduces Output Capacitance and Improves Transient Response 08/20/2007

设计笔记 7

DN224 - Active Voltage Positioning Reduces Output Capacitors 03/21/2014

DN199 - LTC1735 Provides Low Cost, Efficient Mobile CPU Power 03/26/2014

DN209 - 2-Step Voltage Regulation Improves Performance and Decreases CPU Temperature in Portable Computers 03/21/2014

Design Solutions 10 - Active Voltage Positioning Reduces Output Capacitors 08/21/2007

Design Solutions 9 - 2-Phase DC/DC Controller Reduces Capacitanceand Increases Battery Life in Portable Applications 08/21/2007

Design Note 224: Active Voltage Positioning Reduces Output Capacitors 11/01/1999

Design Note 199: LTC1735 Provides Low Cost, Efficient Mobile CPU Power 11/09/2022

技术文章 4

Third-Generation DC/DC Controllers Reduce Size and Cost 02/01/1999

A Third Generation Dual, Opposing-Phase Switching Regulator Controller 06/01/1999

High Performance 3-Phase Power Supplies Yields High Efficiency over the Entire CPU Load Range 03/01/2003

Active Voltage Positioning Saves Output Capacitors in Portable Computer Applications 02/01/2000

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC1736CG#PBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1736CG#TRPBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1736IG#PBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC1736IG#TRPBF	24-Lead SSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 6, 2022 - 22_0171 Laser Top Mark Conversion for SSOP Packages Assembled in PNG
		PCN22_0171_Form Material_Report Delta Qualification Matrix
LTC1736CG#PBF	量产
LTC1736CG#TRPBF	量产
LTC1736IG#PBF	量产
LTC1736IG#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
多个输出降压调节器 1
LTC3880	推荐新设计使用	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
浪涌抑制器、过压和过流保护 1
LT4363	推荐新设计使用	具电流限制功能的高电压浪涌抑制器
数字电源系统管理器 1
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器
双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

工具及仿真模型

LTspice 1

LTC1736 - Step-Down (Buck) Regulators

LTspice中提供以下器件型号：

LTC1736

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

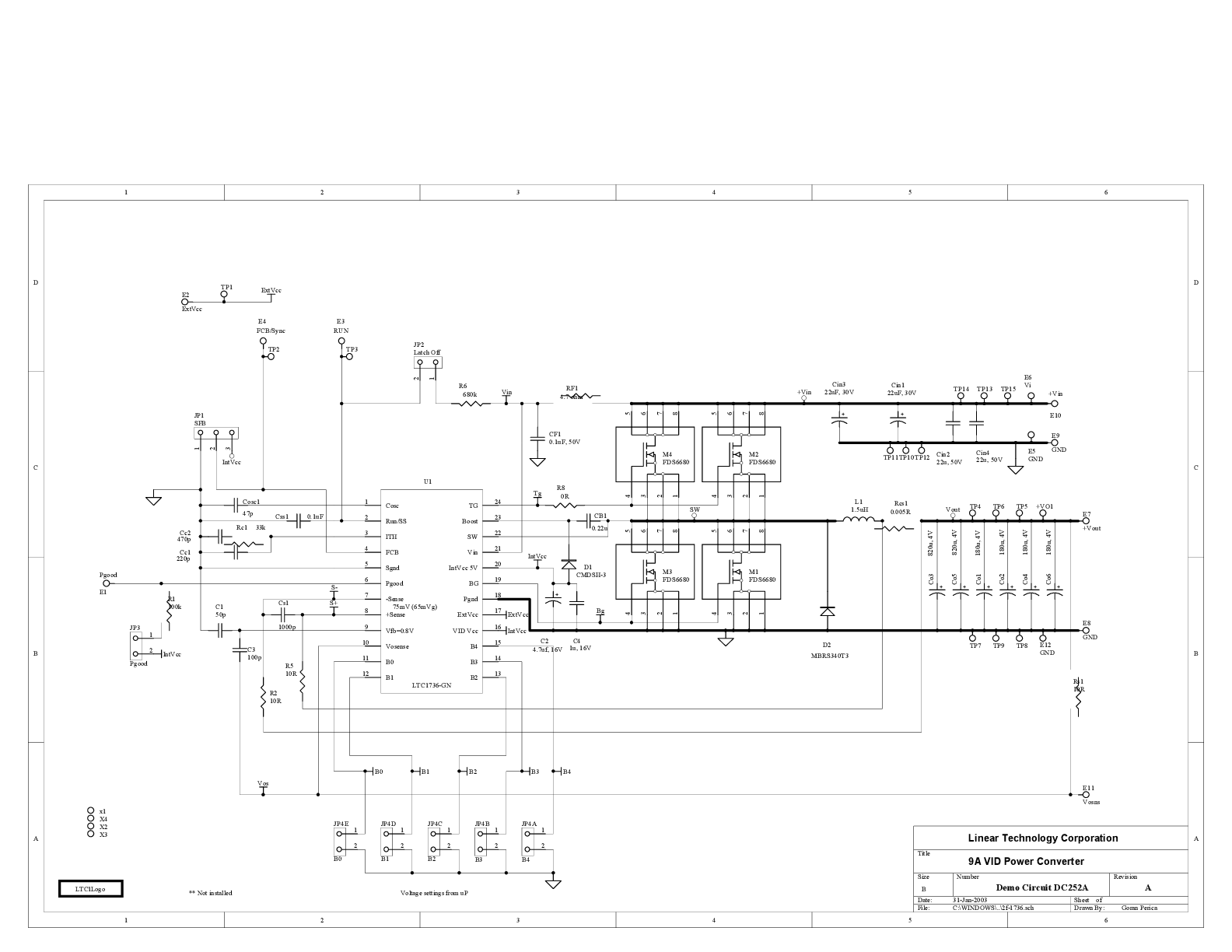

schematic 1

LTC1736CG | 5位、VID CPU电源转换器， VIN = 5V 至 24V，VOUT = 0.9V 至2.0V (12A)

立即购买更多内容

产品详情

DC252A：LTC1736 5位可调高效率同步降压开关稳压器演示板。

资料

DC252A - Design File
2009/9/24

DC252A - Schematic
2009/9/24

DC252A - Demo Manual
2009/9/24

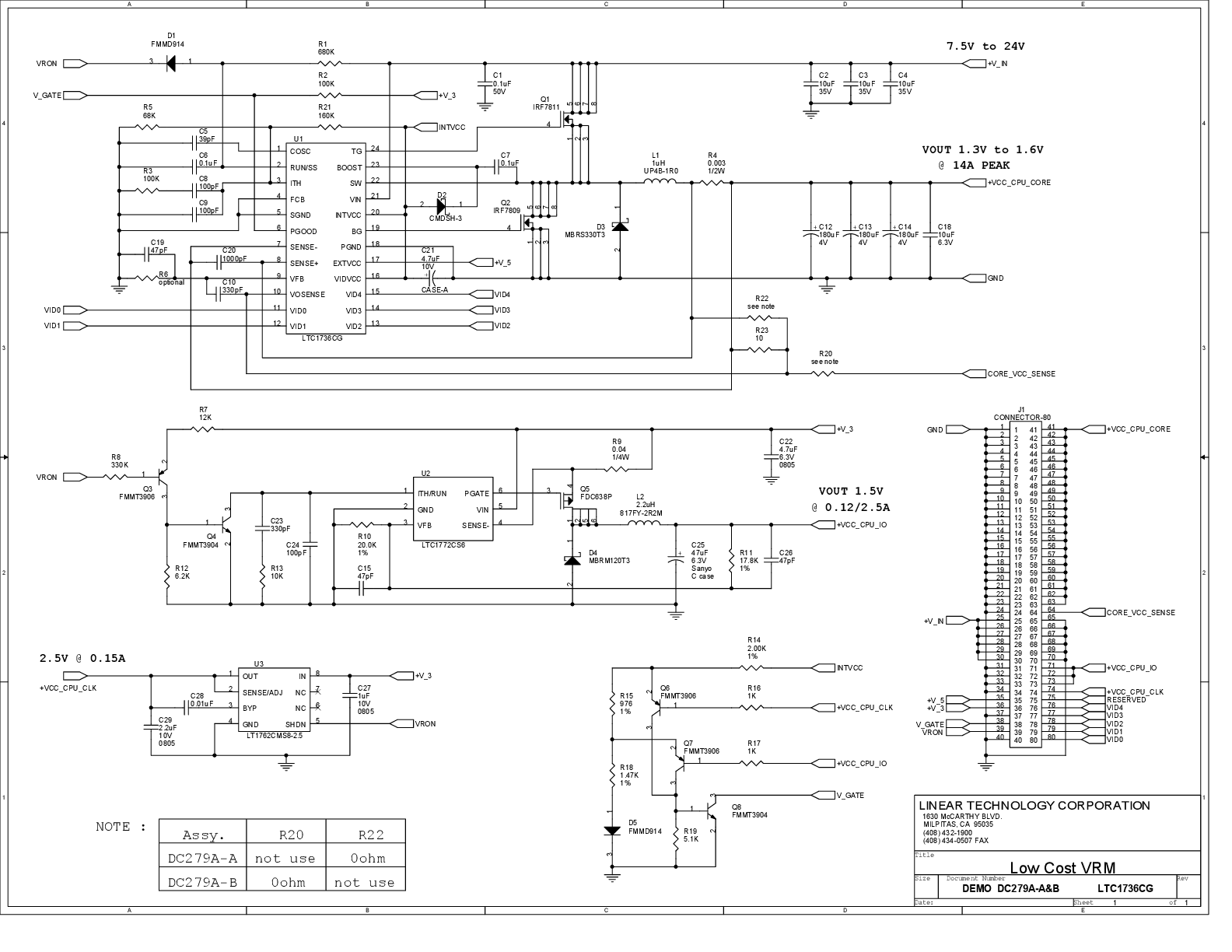

schematic 2

LTC1736, LTC1772, LTC1762 | Low Cost VRM (Intel), 7.5 to 24VIN, 1.3V to 1.6VOUT @ 14A, 1.5VOUT @ 0.12 to 2.5A, 2.5VOUT @ 0.15A

立即购买更多内容

产品详情

DC279A-B Demo Board for:

LTC1736 5-Bit Adjustable High Efficiency Synchronous Step-Down Switching Regulator

LT1762 150mA, Low Noise, LDO Micropower Regulators

LTC1772 Constant Frequency Current Mode Step-Down DC/DC Controller in SOT-23

资料

DC279A - Demo Manual
2009/9/24

DC279A - Design File
2009/9/24

DC279A - Schematic
2009/9/24
