LTC1709-7

两相、5 位 VID、电流模式、高效率、同步降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 输出级反相运行降低了所需的输入电容以及由电源所引起的噪声
  • 双输入电源能力用于实现负载均分
  • 5 位移动式 VID 代码:VOUT = 0.925V 至 2V
  • 电流模式控制确保了均流
  • 真正的远端采样差分放大器
  • 电源良好输出指示器
  • OPTI-LOOP® 补偿较大限度减小了 COUT
  • 三种操作模式:PWM、突发和周期跳跃
  • 可编程固定频率:150kHz 至 300kHz
  • ±1% 输出电压准确度
  • 宽 VIN 范围:工作时为 4V 至 36V
  • 可调软启动电流斜坡上升
  • 内部电流折返和短路停机
  • 过压软闭锁消除了滋扰的跳变现象
  • 具备有源电压定位能力
  • 采用 36 引脚窄体 SSOP 封装

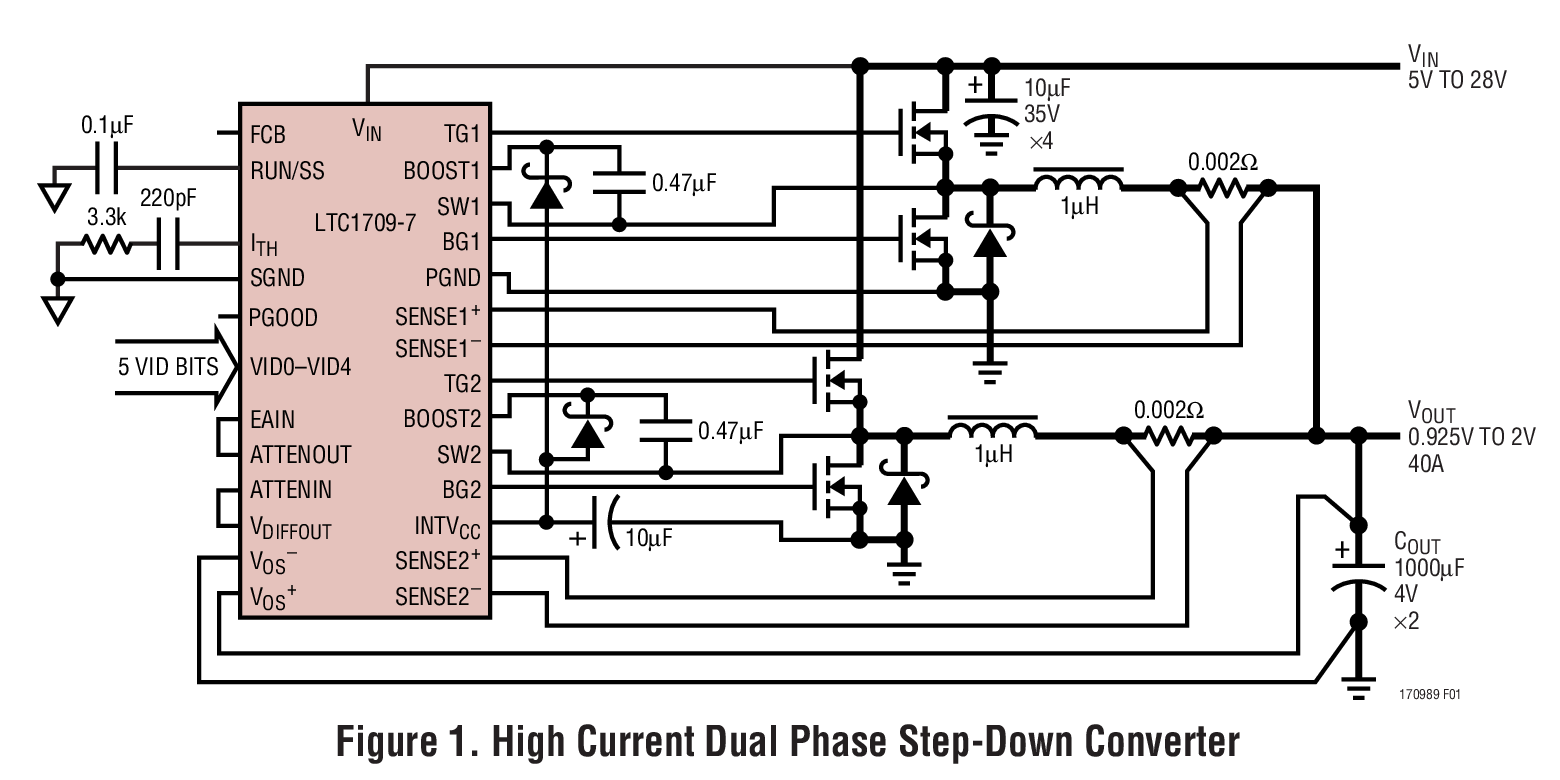

更多细节
show more Icon

LTC®1709-7 是一款两相、VID 可编程、同步降压型开关稳压控制器,其采用一种固定频率架构驱动两个全 N 沟道外部功率 MOSFET 级。两相控制器以高达 300kHz 频率异相地驱动其两个输出级,以较大限度降低输入和输出电容器中的 RMS 纹波电流。这种两相技术有效地将基频乘以 2,从而改善了瞬态响应并以一个较佳的频率来运作每个通道,以提升效率水平。另外,还简化了热设计。

一个操作模式选择引脚 (FCB) 可用于调节一个副端绕组,或在包括突发模式 (Burst Mode®) 操作的三种模式中进行选择以实现较高的效率。一个内部差分放大器提供了稳压电源的正输出端和负输出端的真正远端采样,这是高电流应用所需要的。

一个 RUN/SS 引脚提供了软启动和可任选的定时、短路停机功能。当过流闭锁功能被停用时,电流折返限制了短路情况下的 MOSFET 功耗。OPTI-LOOP 补偿的运用使得能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。

应用
  • 移动电脑 / 台式电脑
  • 因特网服务器
  • 大型存储器阵列
  • DC 电源分配系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC1709EG-7#PBF
  • HTML
  • HTML
LTC1709EG-7#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 18, 2019

- 19_0266

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC1709EG-7#PBF

量产

LTC1709EG-7#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 18, 2019

- 19_0266

arrow down

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC1709EG-7#PBF

量产

LTC1709EG-7#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

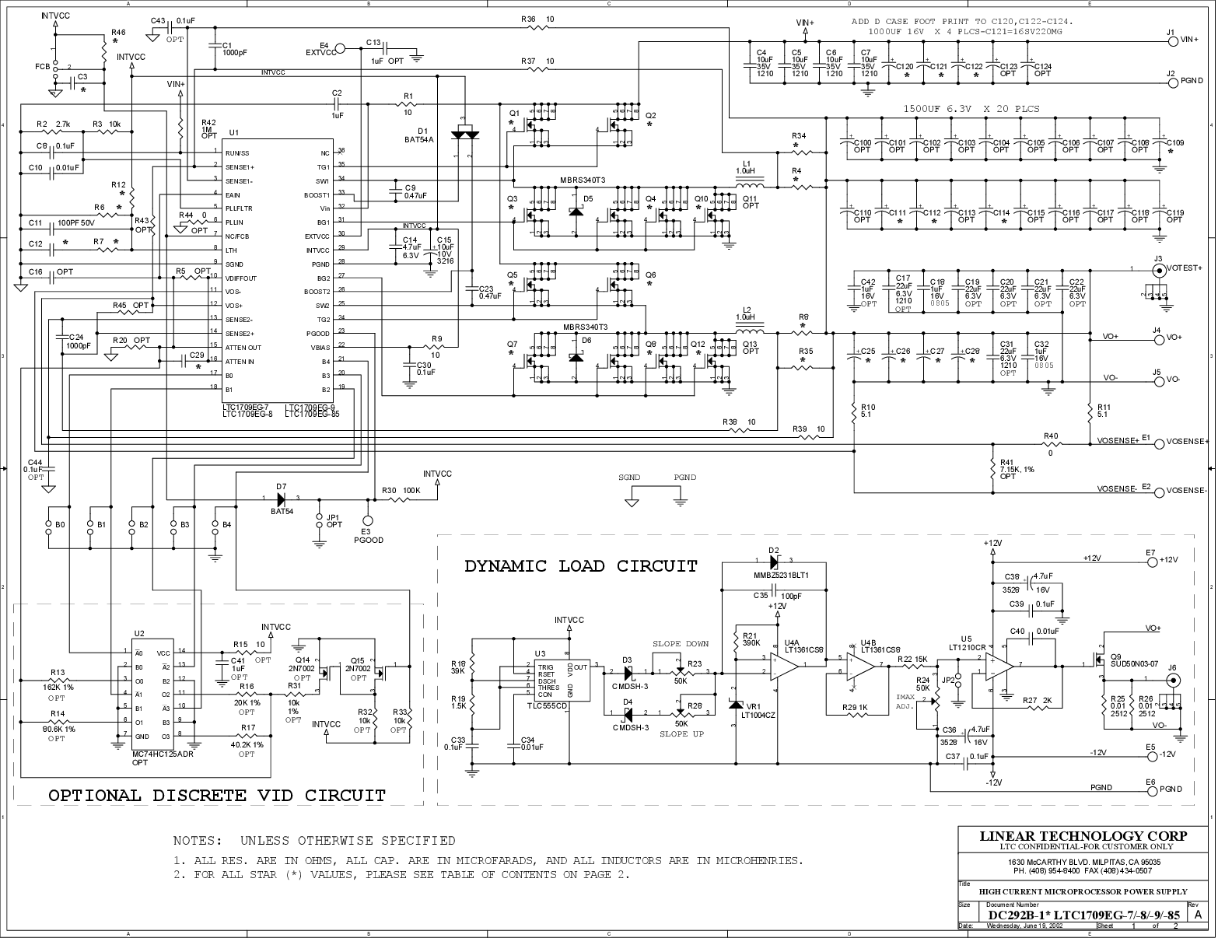

DC292B-A

LTC1709EG-7 | High Current Mobile CPU Power Supply, 12VIN, 1.6VOUT @ 30A, (all Surface Mount Caps)

zoom

DC292B-A

LTC1709EG-7 | High Current Mobile CPU Power Supply, 12VIN, 1.6VOUT @ 30A, (all Surface Mount Caps)

LTC1709EG-7 | High Current Mobile CPU Power Supply, 12VIN, 1.6VOUT @ 30A, (all Surface Mount Caps)

产品详情

DC292B-A: Demo Board for the LTC1709-7 2-Phase, 5-Bit VID, Current Mode, High Efficiency, Synchronous Step-Down Switching Regulator.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
