LTC1702A

量产

550kHz 同步式两相双路开关稳压控制器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 与 LTC1702 引脚兼容，并具有更好的限流控制。
  • 两通道不同相工作可较大限度减小 CIN
  • 无需外接电流检测电阻器
  • 优良的输出电压调整率：总输出精度 1%
  • 同一封装内含有两个独立控制器
  • 全部采用N沟道外接 MOSFET 结构
  • 高达 550kHz 开关频率可较大限度减少外接组件体积
  • 每通道输出电流为 1A 至 25A
  • 在宽负载电流范围下具有高效率
  • 停机电流少于 100µA

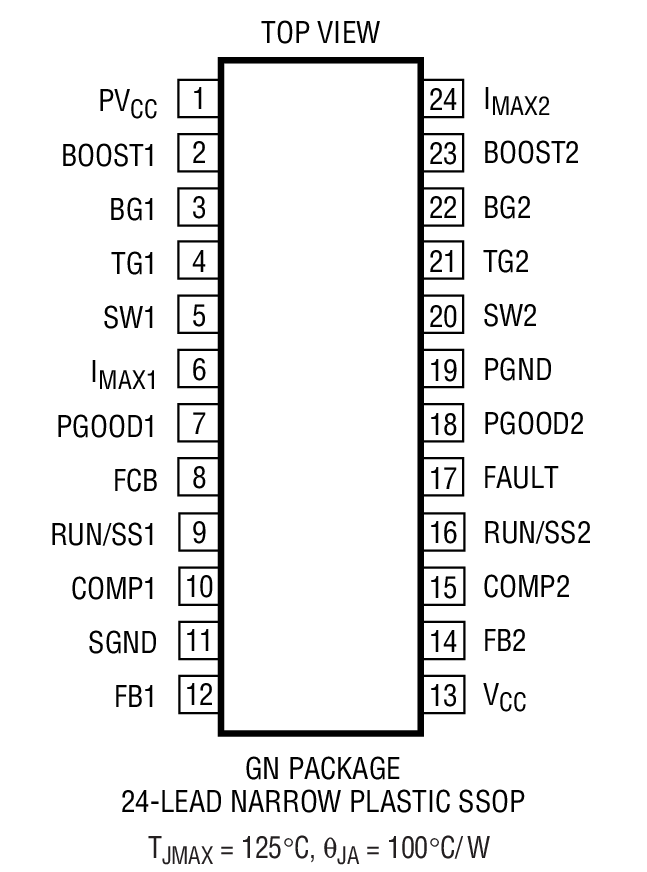

  • 24 引脚小型窄 SSOP 封装

LTC®1702A 是非常适合低输入电压和高效的双通道开关稳压控制器，它内部包含两个完整、独立的开关稳压控制器，每个控制器以电压型反馈同步降压方式驱动一对外接 N 沟道 MOSFET。LTC1702A工作于 550kHz 采用固定频率真正脉宽调制 (PWM) 开关方式，较大限度地减小了外接组件体积和降低成本，并改善了负载瞬态性能。当输出负载减少时，这种同步降压结构自动进入间断工作方式，然后进入 Burst Mode® 突发工作方式，从而确保在宽负载电流范围下保持较高的效率。

LTC1702A 的特点是内部基准电压微调到 0.5%，能使变换器输出电压调整率优于 1%，漏极开路逻辑输出用来指示任何一个信道的输出电压是否已上升到与最终输出电压相差 5% 以内，如果输出电压上升到预期电压的15% 以上，有一种可选择的锁存 FAULT 方式保护负载。每个通道可独立选通；当两个通道同时禁止时，LTC1702A 停机并且电源电流下降到 100µA 以下。


应用

  • 微处理器、数字信号处理 (DSP) 内核和 I/O 电源
  • 多种逻辑电源发生器
  • 分布式电源应用
  • 高效电源转换
LTC1702A
550kHz 同步式两相双路开关稳压控制器
Dual Output High Power 3.3V/2.5V Logic Supply Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

设计笔记 2

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
开关稳压器和控制器 1
LTC3880
推荐用于新设计 具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LTC1702
  • LTC1702A
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC473A

LTC1702ACGN | 高效率双路输出电源， 3V~7VIN， 1.8VOUT (5A) 和 2.5VOUT (5A)

立即购买 更多内容

产品详情

DC473A：LTC1702A双通道550kHz同步2相开关稳压器控制器演示板。





eval board
schematic 2
DC275A

LTC1702ACGN | 双路输出降压稳压器， VIN = 5.0V， Fswitch = 550kHz，VOUT1 = 跳线可选(15A)， VOUT2 = 3.3V (15A)

立即购买 更多内容

产品详情

DC275A：LTC1702A双通道550kHz同步2相开关稳压器控制器演示板。
DC473A
LTC1702ACGN | 高效率双路输出电源， 3V~7VIN， 1.8VOUT (5A) 和 2.5VOUT (5A)
DC473A - Schematic
DC275A
LTC1702ACGN | 双路输出降压稳压器， VIN = 5.0V， Fswitch = 550kHz，VOUT1 = 跳线可选(15A)， VOUT2 = 3.3V (15A)
DC275A - Schematic
