概览

优势和特点

  • 高功率 5V 至 1.xV~3.xV 开关控制器:能够超过 10A 输出
  • 最大占空比 > 90% 允许采用一个低功率 5V 电源实现 3.3V 至 2.xV 降压转换
  • 全 N 沟道外部 MOSFET
  • 固定频率操作 ─ 可采用小的电感器 (L)
  • 卓越的输出调节准确度:在整个电压、负载和温度变化范围内为 ±1%
  • 高效率:可达 95% 以上
  • 无需低值检测电阻器
  • 输出能够驱动具有高达 10,000pF 栅极电容的外部 FET
  • 静态电流:350μA (典型值),在停机模式中为 1μA
  • 快速瞬态响应
  • 可调或固定的 3.3V 输出
  • 采用 8 引脚 SO 封装以及 16 引脚 GN 封装和 SO 封装

产品详情

LTC®1430A 是一款专为 5V 至 1.xV~3.xV 降压应用而优化的高功率、高效率开关稳压控制器。该器件包含一个精准的内部基准和一个内部反馈系统,可在整个温度、负载电流和输入线路电压变化范围内提供 ±1% 的输出调节准确度。LTC1430A 采用一种同步开关架构和两个 N 沟道输出器件,从而免除了增设一个高功率、高成本 P 沟道器件的需要。此外,该芯片还可在上端 N 沟道 FET 的漏-源极电阻两端检测输出电流,因而能够在无需使用外部低值检测电阻器的情况下提供一个可调电流限值。

LTC1430A 内置一个固定频率 PWM 振荡器,用于在几乎所有的工作条件下实现低输出纹波。200kHz 的自由运行时钟频率可从外部进行调节,调节范围为 100kHz 至高于 500kHz。LTC1430A 的最大占空比通常为 93.5%,而相比之下 LTC1430 的最大占空比则为 88%。这允许采用一个低功率 5V 电源实现 3.3V 至 2.xV 降压转换。LTC1430A 具有 350μA 的低静态电流,因而可在从 1A 至大于 50A 输出电流的转换器设计中提供超过 90% 的工作效率。停机模式可把 LTC1430A 的电源电流减低至 1μA。对于新的设计,请参阅 LTC3830 的相关信息。

应用
  • 奔腾 II (Pentium® II) 和 AMD-K6® 微处理器的电源
  • 高功率 5V 至 3.xV 降压稳压器
  • 双电压逻辑电路板的局部稳压
  • 低电压、高电流电池调节

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

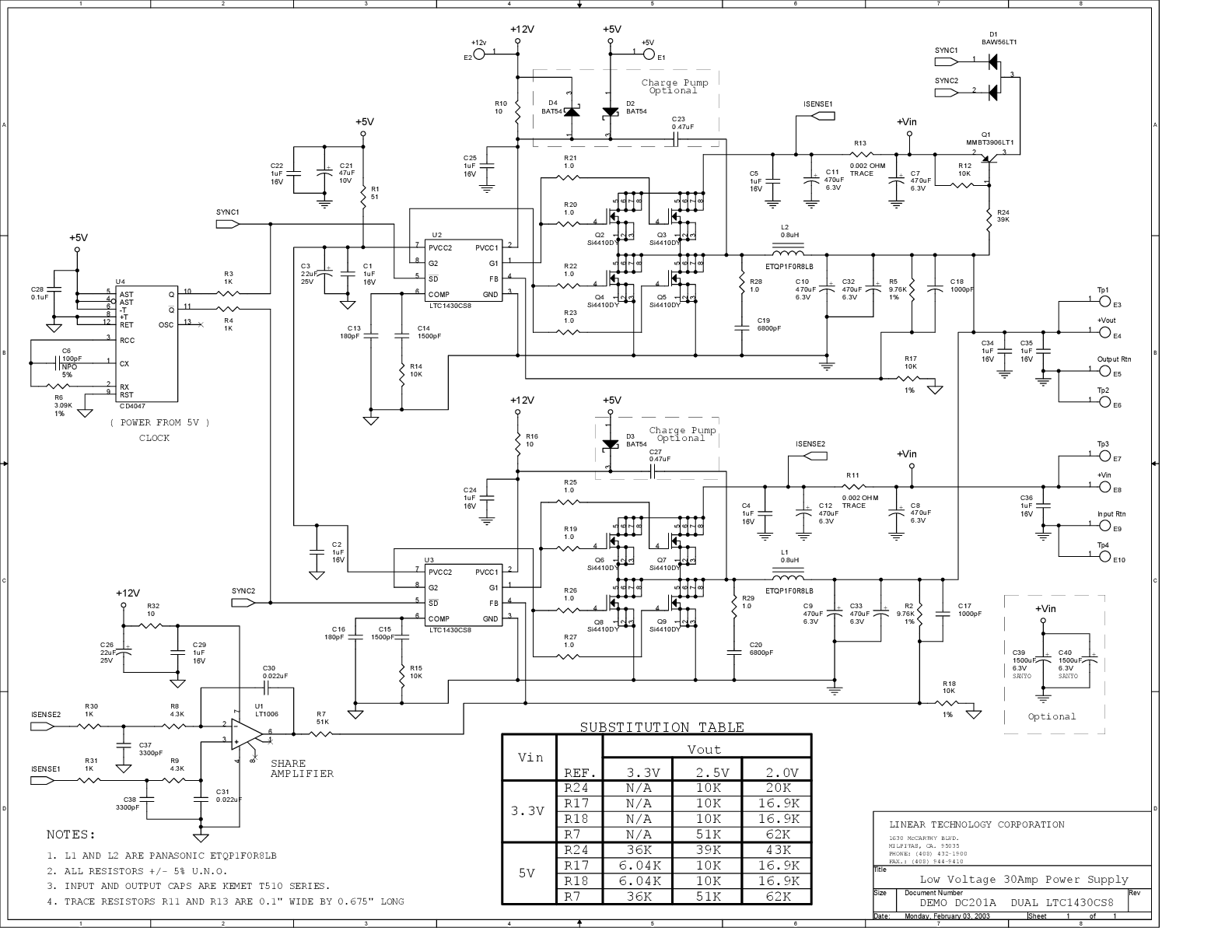

评估套件 (4)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC1430
LTC1430A
