特性
- 宽输入电压范围：5V 至 42V
- 在所有条件下均可提供低压差：450mV/2.1A
- 准确的 5V 输出：在整个温度范围内准确度达 ±1.3%
- 可编程电缆压降补偿
- 可编程输出电流限值
- 输出电流监视器
- 双路输入反馈允许在 USB 开关的输出端上进行调节
- 用于实现快速负载阶跃响应的强制连续模式
- 在 2MHz 频率下实现高效率同步操作：
- 93% 效率 (在 2.1A，从 12VIN 产生 5VOUT)
- 95% 效率 (在 0.9A，从 12VIN 产生 5VOUT)
- 快速的最小接通时间：45ns
- 可调输出范围：5.0V 至 5.25V
- 可调及可同步频率范围：300kHz 至 2.2MHz
- 小外形的耐热性能增强型 3mm x 5mm 24 引脚 QFN 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®8697 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器，专为给 5V USB 应用供电而设计。一个精准的输出电压和可编程电缆压降补偿可在位于一根长电缆末端的 USB 插座上保持准确的 5V 调节。强制连续操作允许 LT8697 吸收电流，从而进一步改善负载瞬变期间的准确 5V 调节。
准确和可编程的输出电流限值、一个电源良好指示器引脚和一个输出电流监视器引脚改善了系统可靠性和安全性，允许用户执行锁断或自动重试功能，并且能够免除增设一个 USB 开关 IC 的需要。双路反馈可在一个 USB 开关的输出端上提供调节并将电缆压降补偿限制在一个 5.8V (最大值) 输出，从而在故障情况下保护 USB 器件。热停机功能通过限制过热故障期间 IC 中的功率耗散提供了额外的保护作用。
LT8697 采用小外形 24 引脚 3mm x 5mm QFN 封装，此封装具有一个用于实现低热阻的裸露衬垫。
Applications
- 汽车和工业 USB
- 精准型 5V 电源
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8697
文档
筛查
1 应用
-
全部
-
可靠性数据
-
数据手册
-
用户手册
-
全部
-
英文
-
日文
数据手册
2
可靠性数据
1
415.69 K
用户手册
1
391.00K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
新闻 1

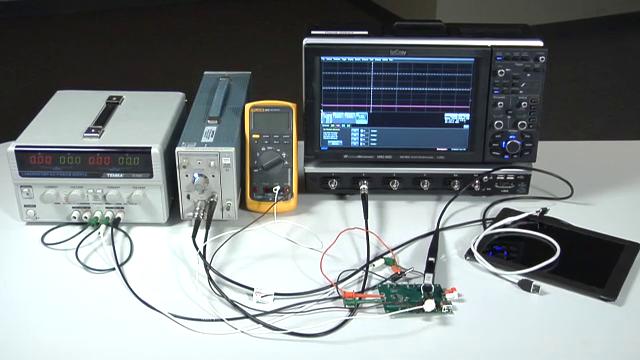

视频
1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT8697EUDD#PBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LT8697EUDD#TRPBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LT8697HUDD#PBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LT8697HUDD#TRPBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LT8697IUDD#PBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LT8697IUDD#TRPBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
- LT8697EUDD#PBF
- 引脚/封装图-中文版
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT8697EUDD#TRPBF
- 引脚/封装图-中文版
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT8697HUDD#PBF
- 引脚/封装图-中文版
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT8697HUDD#TRPBF
- 引脚/封装图-中文版
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT8697IUDD#PBF
- 引脚/封装图-中文版
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT8697IUDD#TRPBF
- 引脚/封装图-中文版
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8697EUDD#PBF
量产
LT8697EUDD#TRPBF
量产
LT8697HUDD#PBF
量产
LT8697HUDD#TRPBF
量产
LT8697IUDD#PBF
量产
LT8697IUDD#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8697EUDD#PBF
量产
LT8697EUDD#TRPBF
量产
LT8697HUDD#PBF
量产
LT8697HUDD#TRPBF
量产
LT8697IUDD#PBF
量产
LT8697IUDD#TRPBF
量产
评估套件 1

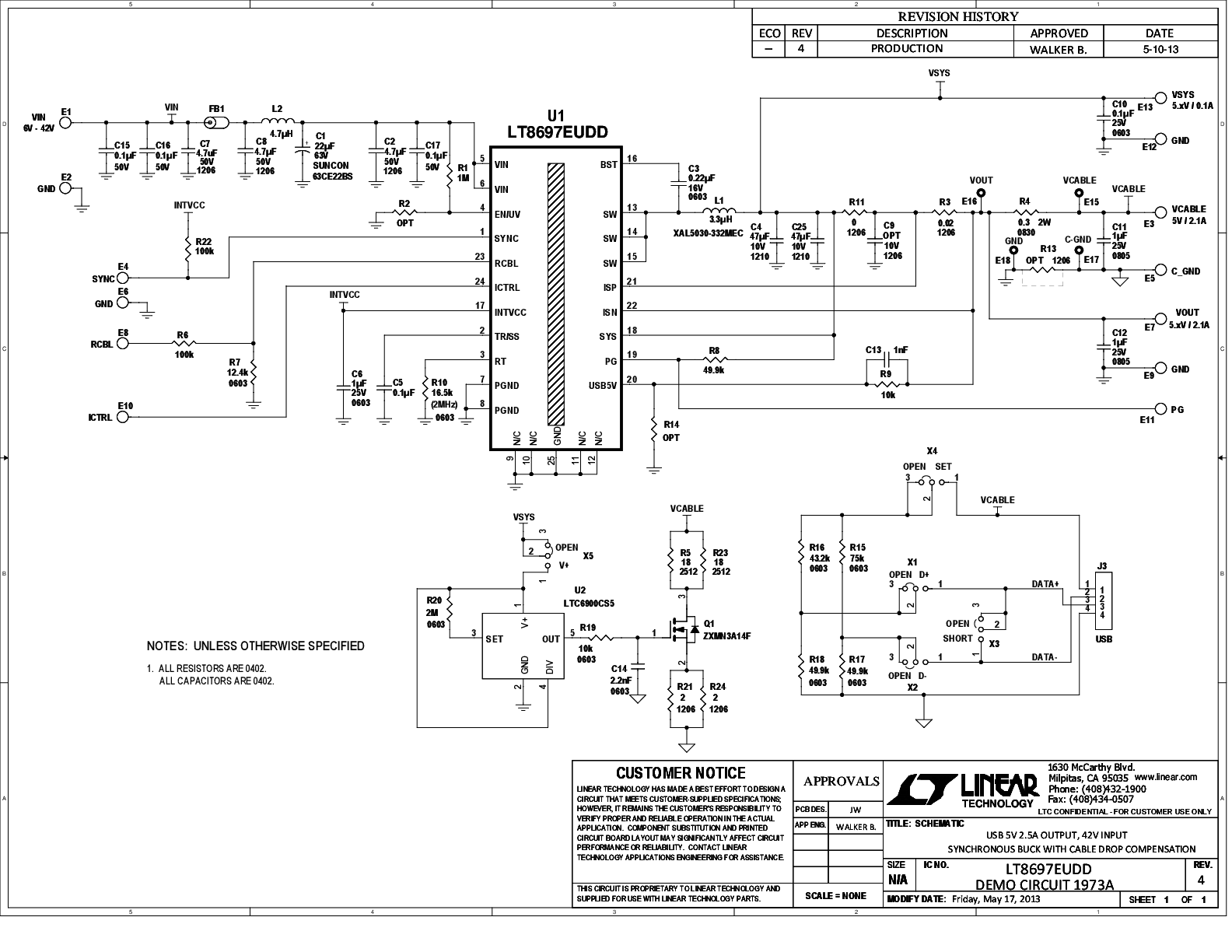

DC1973A
LT8697 Demo Board | 6V ≤ VIN ≤ 42V, 5V @ 2.5A USB Supply Output, Cable Drop Compensation
产品详情
Demonstration circuit 1973A is a USB 5V 2.5A output, 6V to 42V input synchronous buck with cable drop compensation featuring the LT8697. The LT8697 is a compact, high efficiency, high speed synchronous monolithic step-down switching regulator designed to power 5V USB applications. A precise output voltage and programmable cable drop compensation maintain accurate 5V regulation at the USB socket at the end of a long cable. The circuit runs at 2MHz to minimize external components size and to avoid AM band.
