LT8638S

推荐用于新设计

42V、10A/12A峰值同步降压型Silent Switcher 2

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • Silent Switcher®2 架构
    • 可在任何 PCB 上实现超低 EMI 发射
    • 消除了 PCB 布局敏感性
    • 内部旁路电容器可降低发射的 EMI
    • 可选的扩频调制功能
  • 在高频下具有高效率
    • 在 1MHz、12VIN 至 5VOUT范围内效率高达 96%
    • 在 2MHz、12VIN 至 5VOUT范围内效率高达 94%
  • 宽输入电压范围:2.8V 至 42V
  • 最大连续输出为 10A,峰值瞬态输出为 12A
  • 基准电压源精度:在整个温度范围内 ±1.0%
  • 具有外部补偿的快速瞬态响应
  • 低静态电流 Burst Mode® 操作
    • 90µA IQ将 12VIN 调节到 5VOUT
    • 输出纹波 < 10mVP-P
  • 快速最短开关接通时间:25ns
  • PolyPhase® 运行:高达 12 相
  • 在所有条件下均具有低压降:1 A 时为 45 mV
  • 可调并且可同步:200kHz 至 3MHz
  • 输出软启动和电源正常
  • 安全承受高反向电流
  • 28 引脚 5mm × 4mm LQFN 封装
  • 符合汽车应用的 AEC-Q100 标准

LT8638S同步降压稳压器采用第二代Silent Switcher架构,尽可能地降低EMI辐射,同时可在高开关频率下实现高效率。其中包含集成输入电容以优化内部所有快速电流环,并通过降低布局敏感性轻松实现宣传的EMI性能。此性能使LT8638S非常适合噪声敏感应用和环境。

快速、干净、低过冲开关边沿即使在高开关频率下也可以实现高效率工作,从而提供小型整体解决方案。具有25ns最短导通时间的峰值电流模式控制,即使在高开关频率下也支持高降压比。通过VC引脚进行外部补偿,可实现快速瞬态响应。多相操作使多个LT8638S稳压器可以实现交错式移相运行,以提供更多输出电流。

突发工作模式可实现低待机功耗,强制连续模式可以控制整个输出负载范围内的频率谐波,或扩频操作可进一步降低EMI辐射。可以通过SS引脚访问软启动和跟踪功能,并可以使用EN/UV引脚设置准确的输入电压UVLO阈值。

应用

  • 汽车和工业电源
  • 通用降压

LT8638S
42V、10A/12A峰值同步降压型Silent Switcher 2

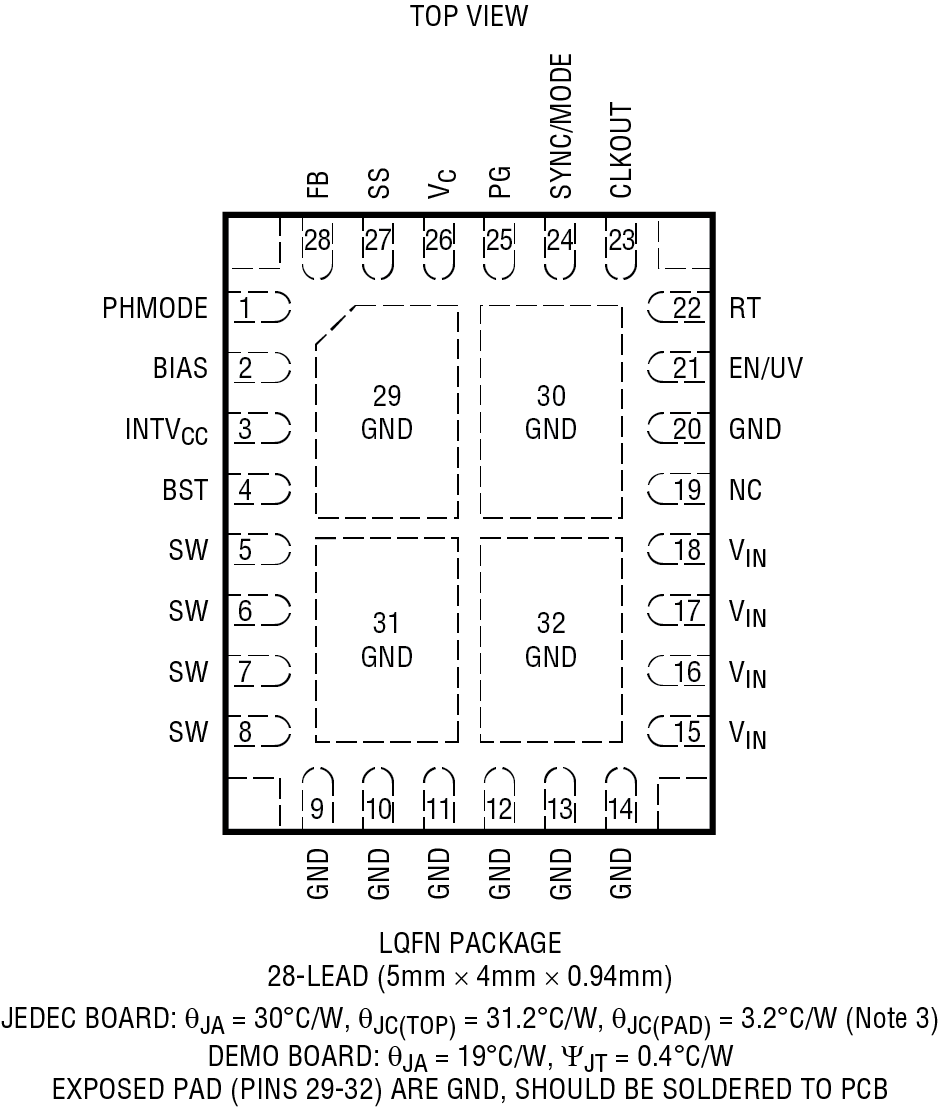

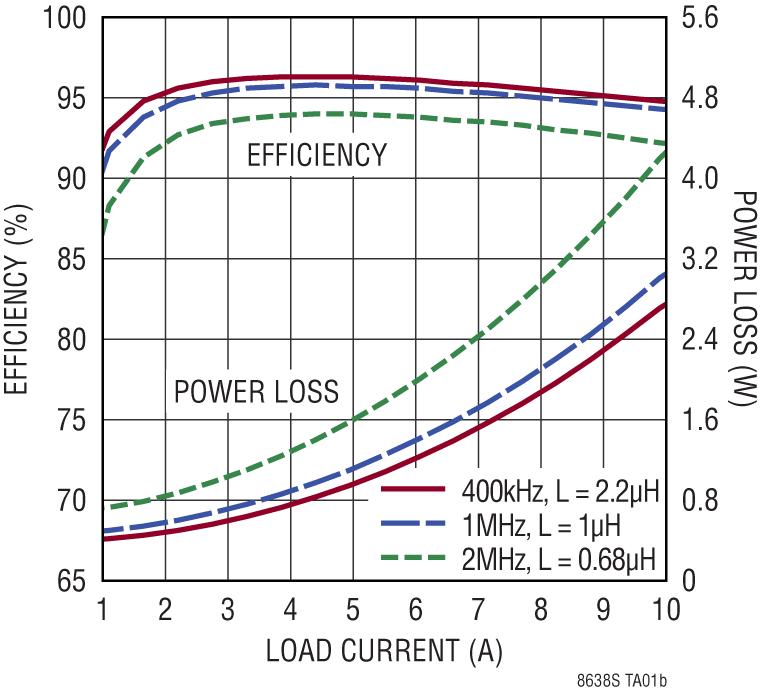

LT8638S Application Circuit LT8638S Pin Configuration LT8638S Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice


LTspice中提供以下器件型号:

  • LT8638S

LTpowerCAD 1


LTpowerCAD中提供以下器件的设计工具:

  • LT8638S
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序,它选择功率级元件,提供详细效率信息,显示快速环路波特图稳定性和负载瞬态分析,并可导出至LTspice进行仿真。


评估套件

eval board
DC2929A

LT8638S | 42V、10A同步降压型Silent Switcher 2

产品详情

演示电路2929A是一款具有展频(SSFM)功能的42V、10A(峰值为12A)同步降压型Silent Switcher 2,内置LT8638S。该演示板设计提供3.3V输出和3.9V至42V的输入。宽输入范围支持各种输入源,如汽车电池和工业电源。LT8638S是一款紧凑型、低辐射、高效率和高速同步单芯片降压型开关稳压器。集成旁路电容可优化所有快速电流环路,并通过降低布局敏感度更轻松地尽可能减少EMI辐射。可选的展频模式进一步改善了EMI性能,非常适合噪声敏感型应用。

峰值电流模式控制的接通时间短至25ns,即使在高频下也能实现高降压转换。可通过振荡器电阻器或外部时钟在200 kHz至3 MHz的范围内对LT8638S开关频率进行编程。演示电路2929A的默认频率为2MHz。

演示板DC2929A上的SYNC/MODE引脚默认处于接地状态(JP1处于BURST位置)以实现低纹波Burst Mode®运行。可以通过JP1和SYNC端子(表1)将其配置为不同的工作模式。

演示手册中的图1显示了在BURST模式下12V输入和24V输入时的电路效率。为了获得准确的效率测量值,请测量VIN SENSE端子上的输入电压,并测量VO SENSE端子上的输出电压。

图2显示了在DC2929A演示板上,LT8638S在BURST模式下、12V输入和24V输入以及连续负载电流下的温升。LT8638S可在很短的时间内提供12A的峰值输出电流。图3显示了壳温上升与1kHz脉冲12A负载占空比的关系。LT8638S采用具有裸露焊盘的5mmx4mm LQFN封装,以实现低热阻。额定最大连续负载电流为10A,但在特定输入电压和热状况下,可能需要降额。

表1.工作模式配置
JP1位置 同步 (E5) 输入 工作模式
扩频 不适用 带扩频功能的强制连续模式
BURST 不适用 低纹波突发工作模式(Burst Mode®)
FCM/SYNC 浮空 带/不带扩频功能的强制连续模式
FCM/SYNC 外部时钟 带同步功能的强制连续模式

该演示板已安装EMI滤波器。该板的EMI性能参见演示手册中的图4。EMI性能图中的红线表示CISPR25 5类限值。图中显示电路以大裕量通过了测试。为达到图4所示的EMI性能,需要配备输入EMI滤波器,输入电压应施加到VIN_EMI端,测试设置可参考CISPR25标准。如果输入应用于VIN端子,则EMI滤波器会被旁路。

LT8638S数据手册提供了完整的器件、运行和应用说明。必须结合演示电路2929A的演示手册阅读该数据手册。数据手册的“低EMI PCB布局和散热考量以及峰值输出电流”部分中提供了旨在实现低EMI运行和出色热性能的布局建议。请联系ADI应用工程师以获取支持。

DC2929A
LT8638S | 42V、10A同步降压型Silent Switcher 2

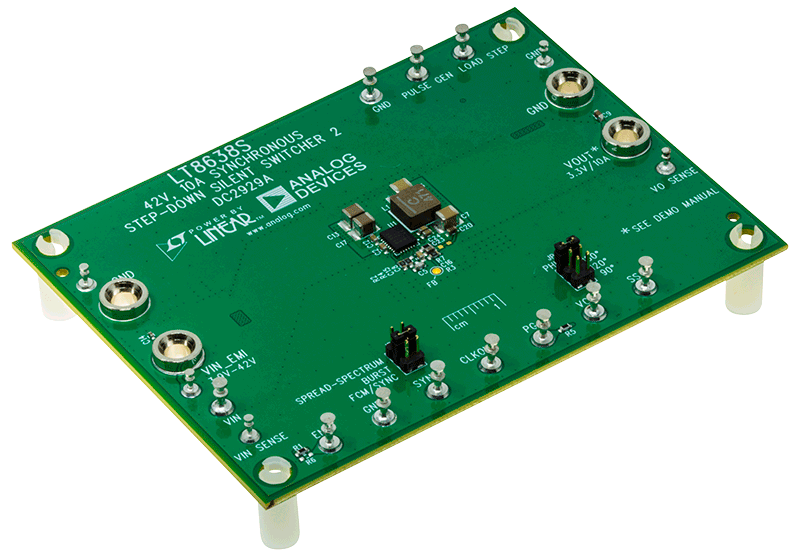

DC2929A Evaluation Board DC2929A Evaluation Board - Top View DC2929A Evaluation Board - Bottom View
