概览

优势和特点

  • 超宽输入电压范围:3V至100V
  • 边界模式切换可达到极高效率
  • 输出电压范围:0.8V至60V
  • 内部同步开关
  • Burst Mode®(突发工作模式):
    • 16μA IQ(12VIN至5VOUT
    • 7μA IQ(48VIN至5VOUT
  • 低压差:99%最大占空比
  • 峰值电流模式控制
  • 可编程欠压保护
  • 电源良好指示
  • 灵活的输出电压跟踪
  • 短路保护
  • 低关断电流:5μA
  • 耐受引脚开路/短路故障
  • 采用散热增强型20引脚TSSOP封装,具有高压引脚间距
  • 通过AEC-Q100汽车应用认证

产品详情

LT8630 是一款具有内部同步开关的电流模式 PWM 降压型 DC/DC 转换器,其可为输出负载提供高达0.6A的电流。3V 至 100V 的宽输入范围使得 LT8630 适合调节来自多种电源的功率,包括汽车和工业系统以及 36V 至 72V 电信电源。可变频率边界模式开关操作较大限度地提高了宽输入电压范围内的效率。低纹波突发模式操作可在非常低的输出电流条件下实现高运作效率,同时保持输出纹波低于 5mV。软起动功能负责控制输出电压的斜坡上升速率,从而消除了启动期间的输入电流浪涌,同时还提供了输出跟踪。当输出电压位于稳定输出的 ±7.5% 以内时,一个电源良好标记将发出指示信号。欠压闭锁可采用 EN/UV 引脚进行编程。停机模式把总静态电流减小至 < 5μA。LT8630 采用具有裸露衬垫 (用以实现低热阻) 和高压引脚间隔的 20 引脚 TSSOP 封装。

应用

  • 汽车电源
  • 电信电源
  • 分布式电源调节

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

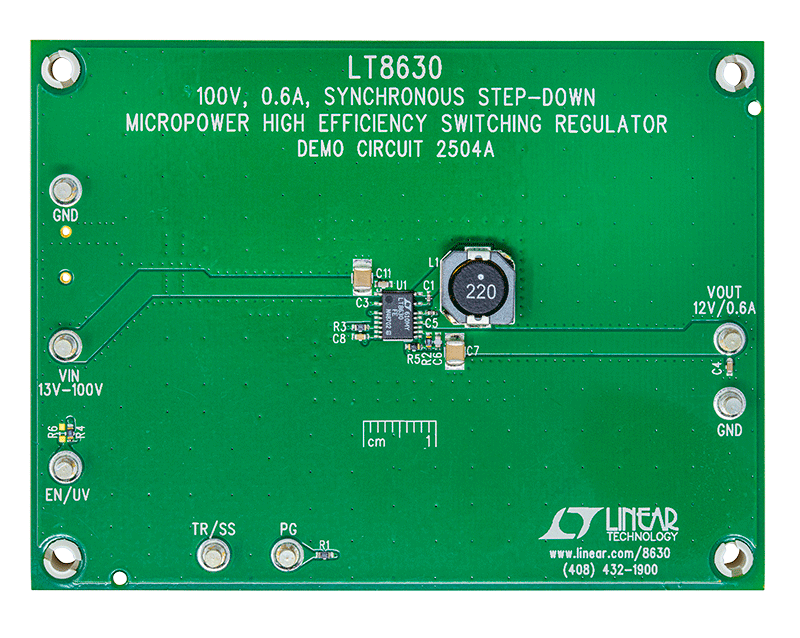

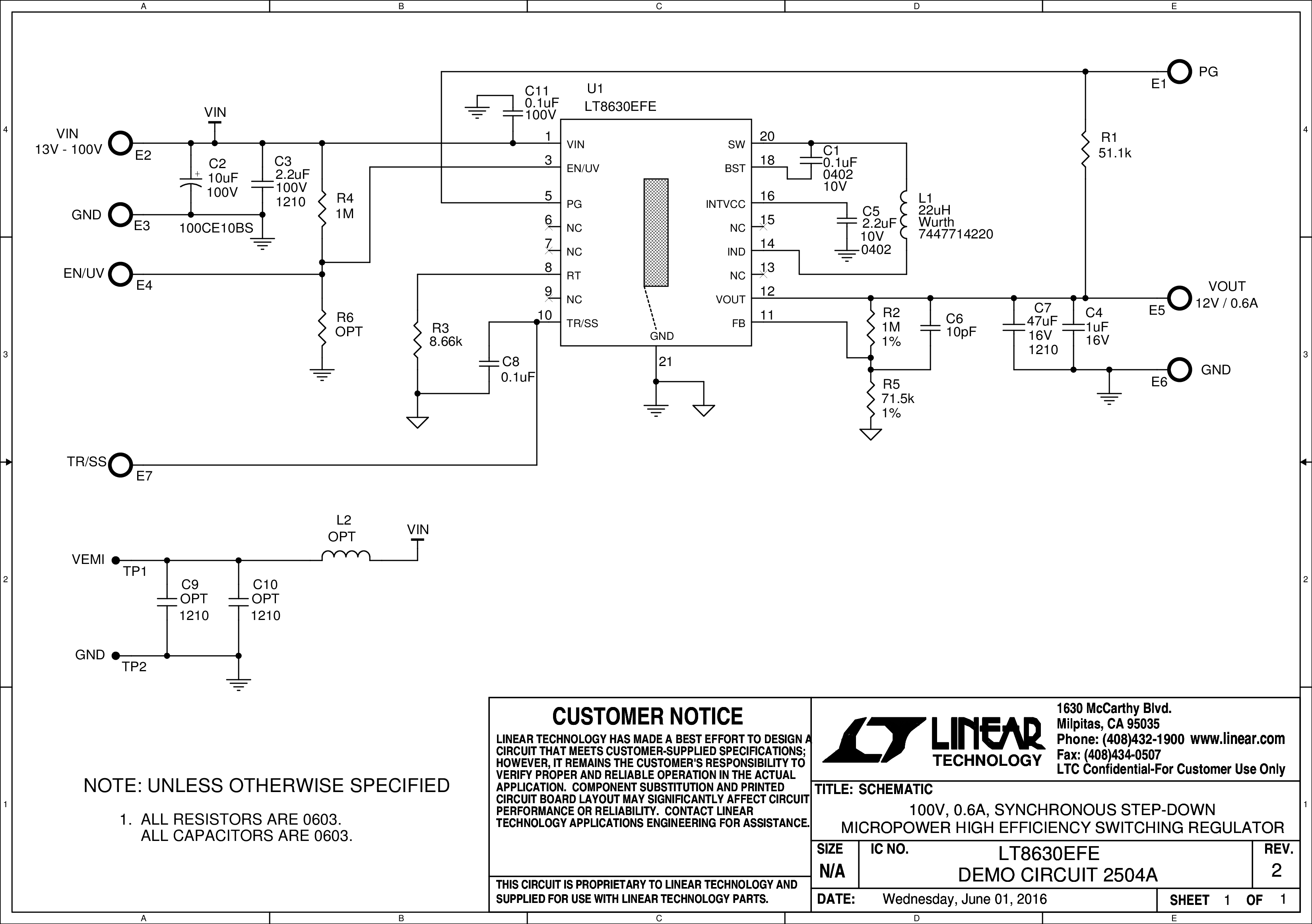

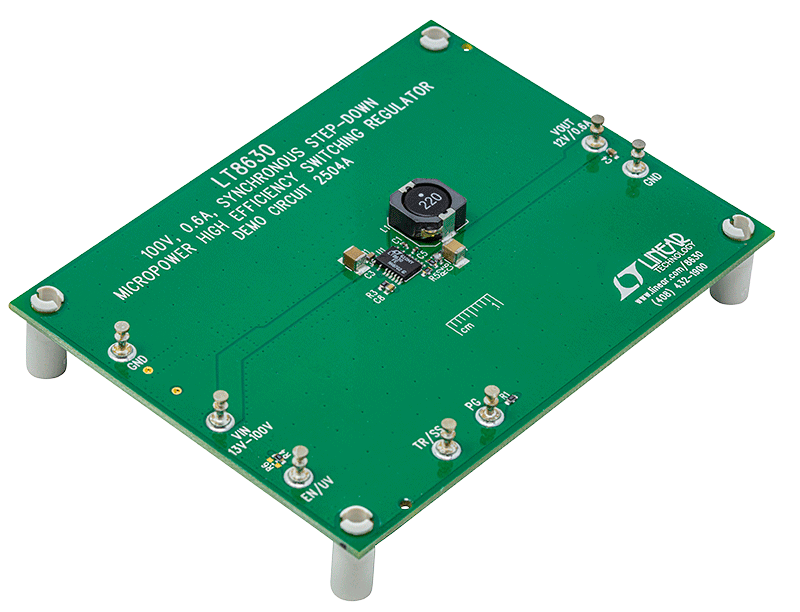

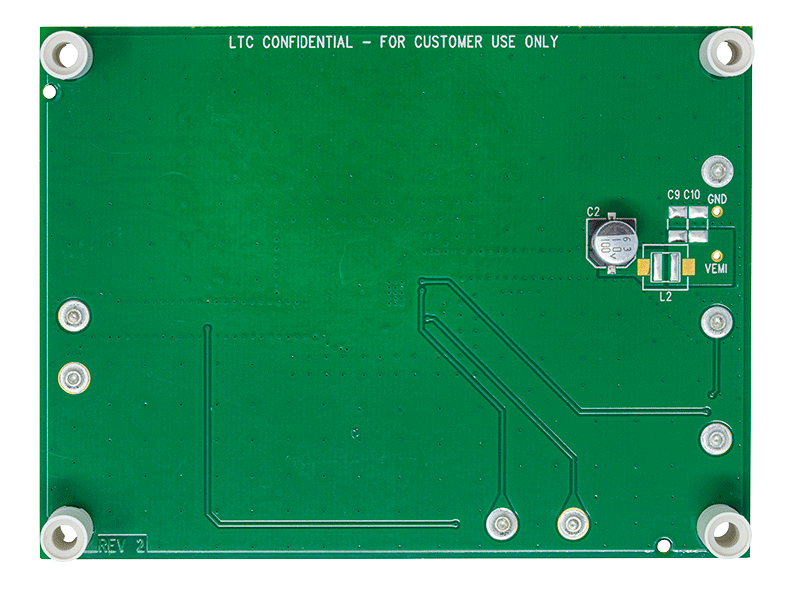

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LT8630

配套产品推荐

LT8630 配套产品

推荐 相关器件
