LT8603

量产

42 V、低IQ、4通道输出、3路单芯片降压转换器和升压控制器

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 灵活的电源系统，可进行四个稳压输出，具有 VBATT << VOUT
  • 两个高压同步降压稳压器
    • 3V 至 42V 输入电压范围
    • 输出电流高达 2.5A 和 1.5A
  • 一个低压同步降压稳压器
    • 2.6V 至 5.5V 输入电压范围
    • 输出电流高达 1.8A
  • 一个升压控制器使得降压转换器可通过 VBATT << VOUT 进行调节
  • 可选 Burst 工作模式® 允许低 28µA IQ，而高压通道激活
  • 可编程上电复位
  • 单个通道电源良好指示器
  • 降压型开关频率：250kHz 至 2.2MHz
  • 采用 40 引脚 QFN (6mm × 6mm) 封装
  • 符合面向汽车应用的 AEC-Q100 标准

LT8603是一款高度灵活的四通道输出稳压器，结合了两个支持高输入电压的单芯片降压开关稳压器、一个支持低输入电压的单芯片降压稳压器和一个升压控制器，可满足各种应用需求，同时所占电路板空间极小。

通过将升压控制器配置为为芯片 VIN 电源供电，即使在升压输入电压大大低于稳定输出电压时（例如在汽车冷启动场景中），LT8603仍会产生三个精确调节的输出。或者，通过一个降压型稳压器输出驱动升压控制器或配置为SEPIC，LT8603可在宽输入电压范围内提供四个精确调节的输出。

LT8603通过包含所有降压型稳压器的逐周期限流值、热关断和升压控制器，来提供强大的调节能力，该升压控制器可以承受电池的反向连接以及低至–42V的负瞬态输入电压。

应用

  • 汽车启停和冷启动运行过程
  • 最后一息CPU功率保持
  • 工业控制和电源
LT8603
42 V、低IQ、4通道输出、3路单芯片降压转换器和升压控制器

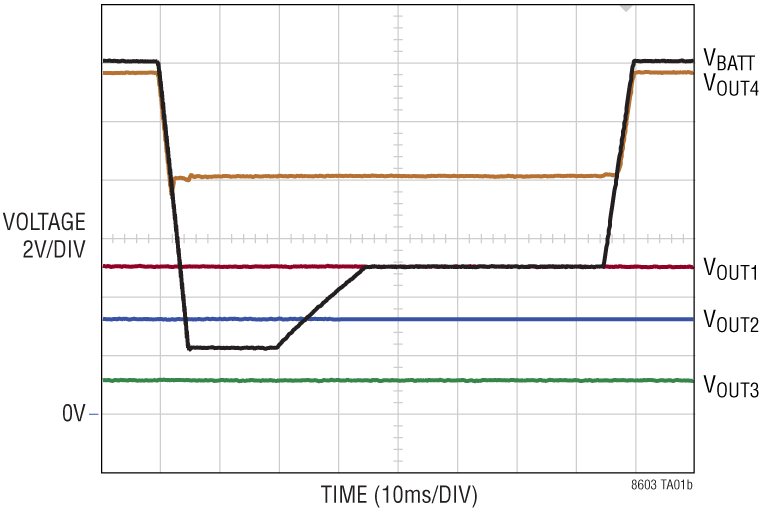

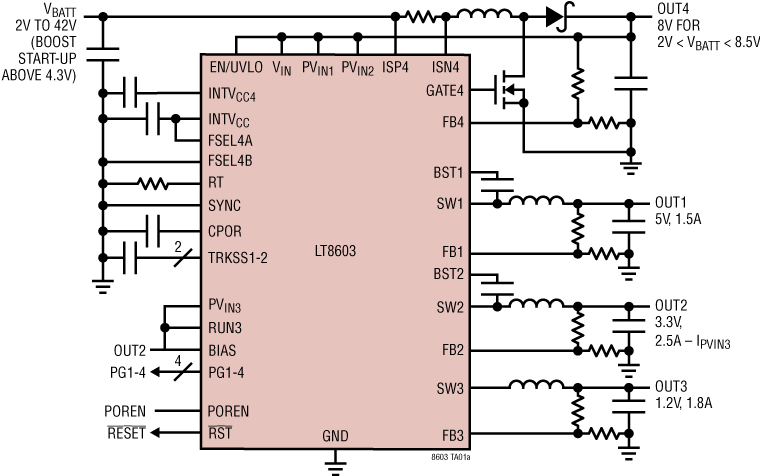

LT8603 Application Circuit LT8603 Pin configuration LT8603 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

设计笔记 2

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LT8603
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2114A

LT8603演示板|42 V、4通道输出3路单芯片降压转换器和升压控制器

立即购买 更多内容

产品详情

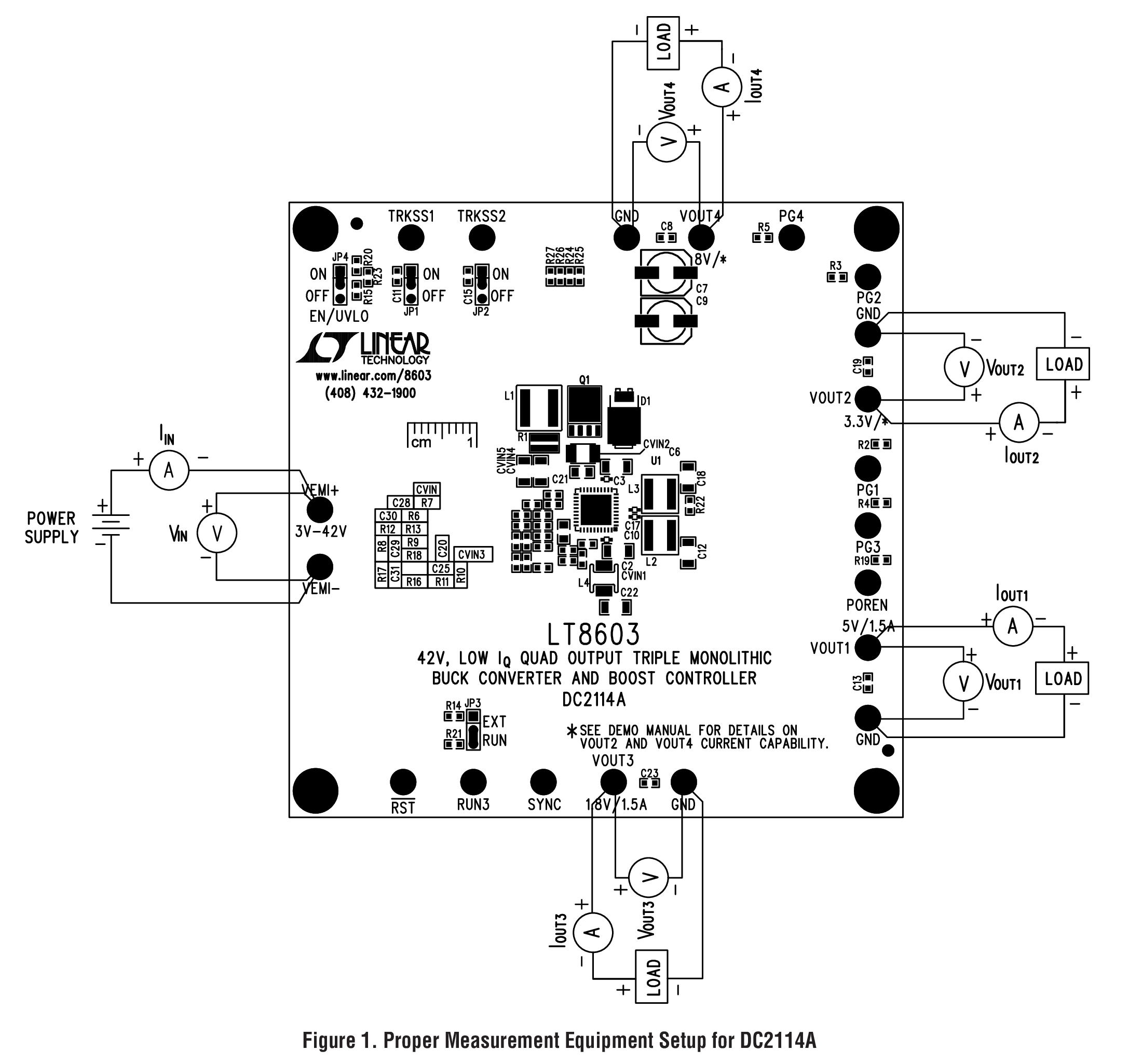

演示电路2114A内置集成3路单芯片降压稳压器和升压控制器的LT8603。该演示电路设计通过12V标称输入提供8.0V、5.0V、3.3V和1.8V输出。第4通道设为升压转换器且提供宽输入范围，如果3V < VIN < 8.5V，则输出VOUT4稳定在8V。如果输入高于8.5V，它将作为二极管通过。两个高压降压稳压器均采用升压转换器供电。VOUT1稳定在5V且具有1.5A最大输出负载电流，而VOUT2稳定在3.3V且具有2.5A最大输出负载电流。得益于预升压转换器，它们可以在汽车应用中运行冷启动，同时提供稳定的输出电压5V和3.3V。低压降压转换器采用VOUT2 (3.3V)电源供电，输出VOUT3稳定在1.8V且具有1.8A最大负载电流。

eval board
schematic 5
DC2469A

LT8603演示板|42V，低IQ，内置升压通道SEPIC的四路输出三路单芯片降压转换器

立即购买 更多内容

产品详情

演示电路2469A内置集成3路单芯片降压稳压器和升压通道SEPIC的LT8603。该演示电路设计通过12V标称输入提供8V、5V、3.3V和1.8V输出。第4通道设为SEPIC转换器且其输出在宽输入范围内稳定在8V。两个高压降压稳压器均采用 VOUT4 供电。VOUT1稳定在5V且具有1.5A最大输出负载电流，而 VOUT2 稳定在3.3V且具有2.5A最大输出负载电流。低压降压转换器采用 VOUT2 (3.3V) 供电，输出 VOUT3 稳定在1.8V且具有1.8A最大负载电流。得益于SEPIC转换器，所有四个输出可以在汽车应用中运行冷启动，同时提供稳定的输出电压。
DC2114A
LT8603演示板|42 V、4通道输出3路单芯片降压转换器和升压控制器

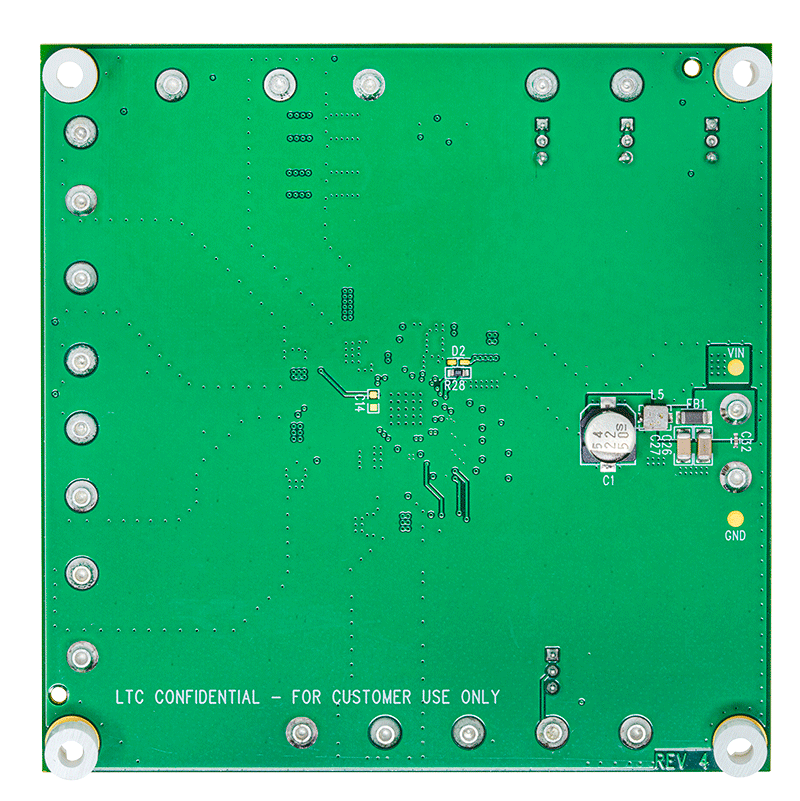

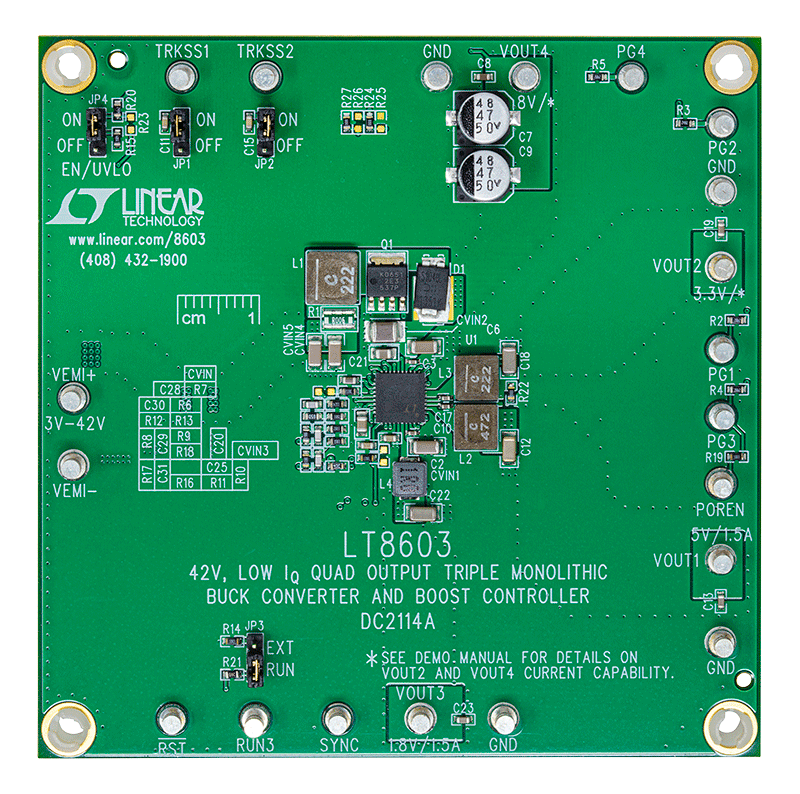

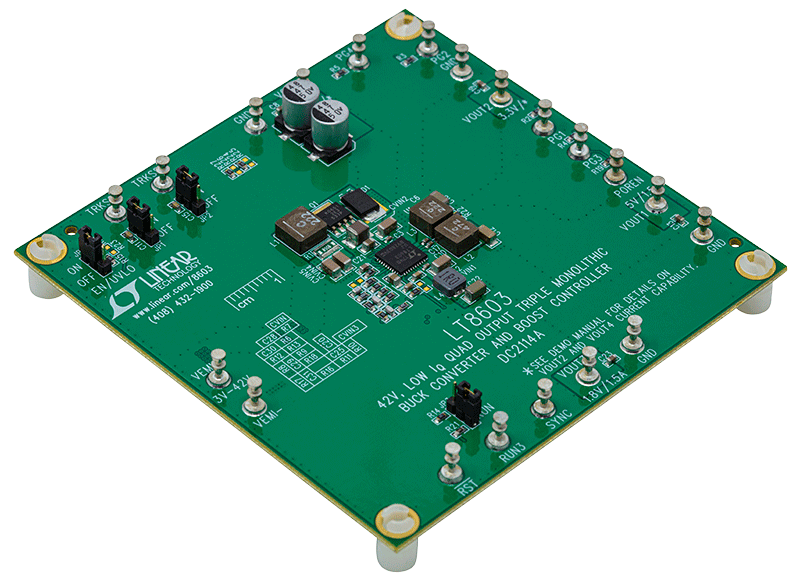

DC2114A Evaluation Board DC2114A Evaluation Board - Top View DC2114A Evaluation Board - Bottom View DC2114A
DC2469A
LT8603演示板|42V，低IQ，内置升压通道SEPIC的四路输出三路单芯片降压转换器
DC2469A
