    LT3580

    具 2A 开关、软起动和同步功能的升压/负输出 DC/DC 转换器

概览

优势和特点

  • 1A、65V 电源开关
  • 可调开关频率
  • 由单个反馈电阻器设定 VOUT
  • 可同步至外部时钟
  • 高增益 SHDN 引脚可接受缓慢变化的输入信号
  • 宽输入电压范围:2.55V 至 40V
  • 低 VCESAT 开关:在 0.75A 时为 400mV (典型值)
  • 集成型软起动功能
  • 可以容易地配置成一个升压、SEPIC或负输出转换器
  • 可由用户配置的欠压闭锁 (UVLO)
  • 引脚与 LT3580 兼容

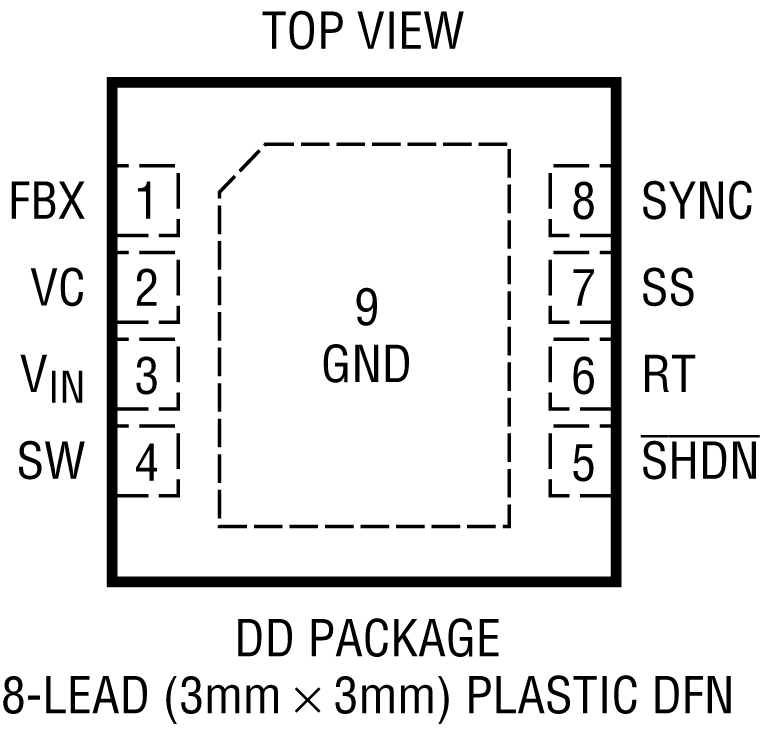

  • 纤巧的耐热性能增强型 8 引脚 3mm x 3mm DFN 封装和 8 引脚 MSOP 封装

产品详情

LT®8580 是一款 PWM DC/DC 转换器,其包含一个内部 1A、65V 开关。可以通过配置使 LT8580 成为一个升压、SEPIC 或负输出转换器。

LT8580 具有一个可调振荡器,该振荡器由一个连接在 RT 引脚和地之间的电阻器来设定。此外,也可使 LT8580 同步至一个外部时钟。该器件的开关频率可以自由运行或被同步,并可设定在 200kHz 至 1.5MHz 之间。

LT8580 还具有创新的 SHDN 引脚电路,因而可接受缓慢变化的输入信号,并提供了一种可调的欠压闭锁功能。

此器件还集成了频率折返和软起动等附加功能。LT8580 采用纤巧的耐热性能增强型 3mm x 3mm 8 引脚 DFN 封装和 8 引脚 MSOP 封装。



应用

  • 真空荧光显示屏 (VFD) 偏置电源
  • TFT-LCD 偏置电源
  • GPS 接收机
  • DSL 调制解调器
  • 局部电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

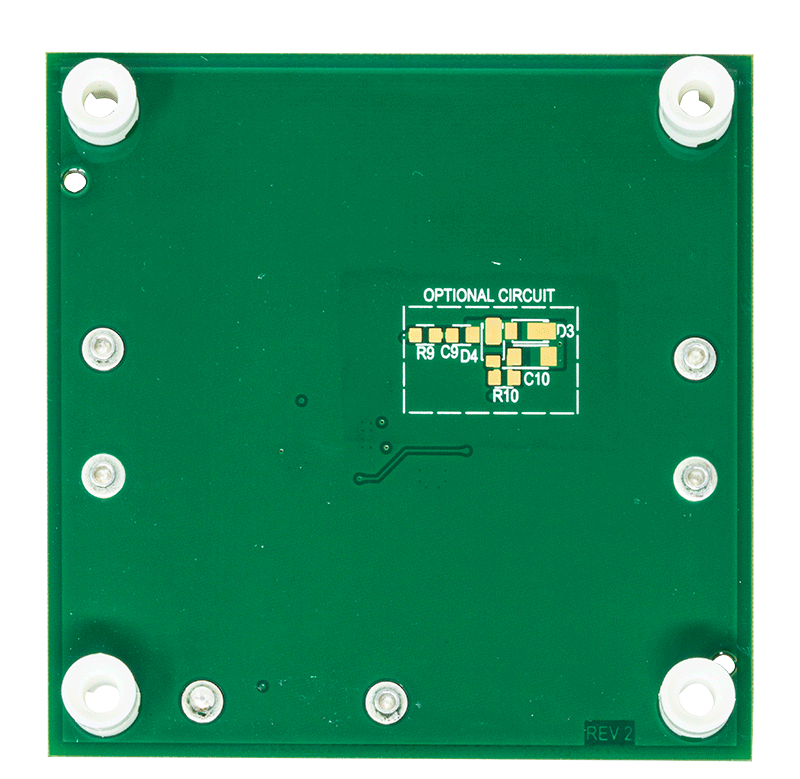

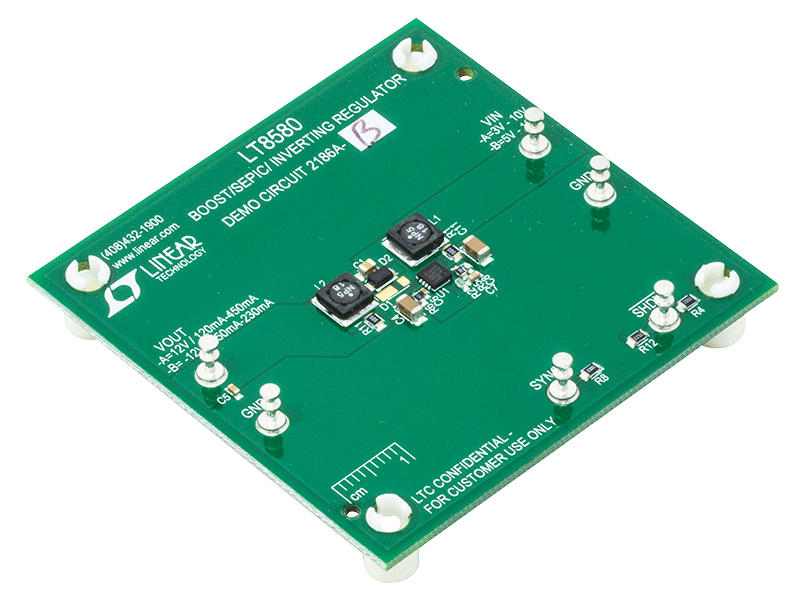

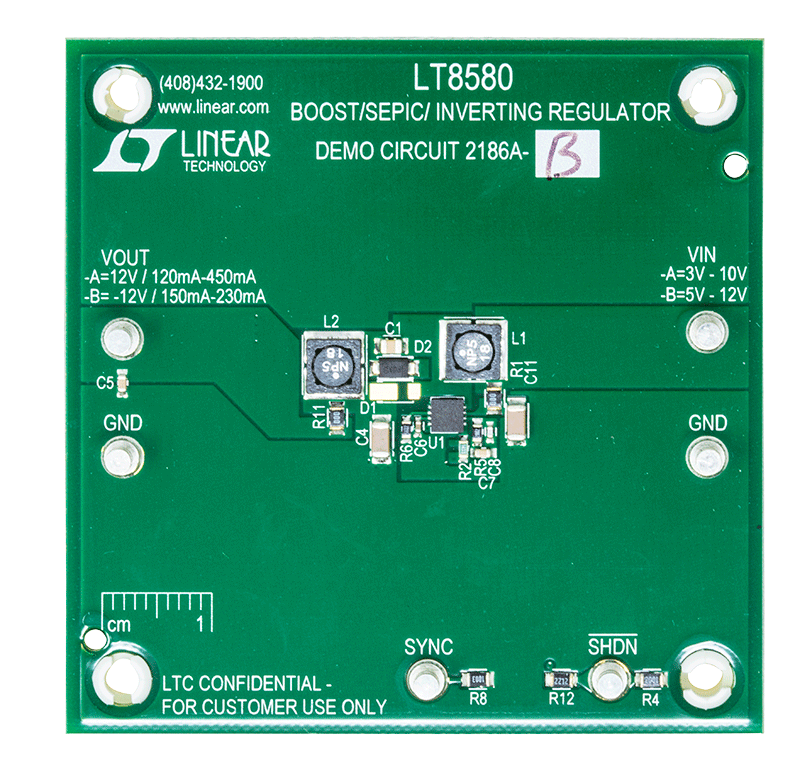

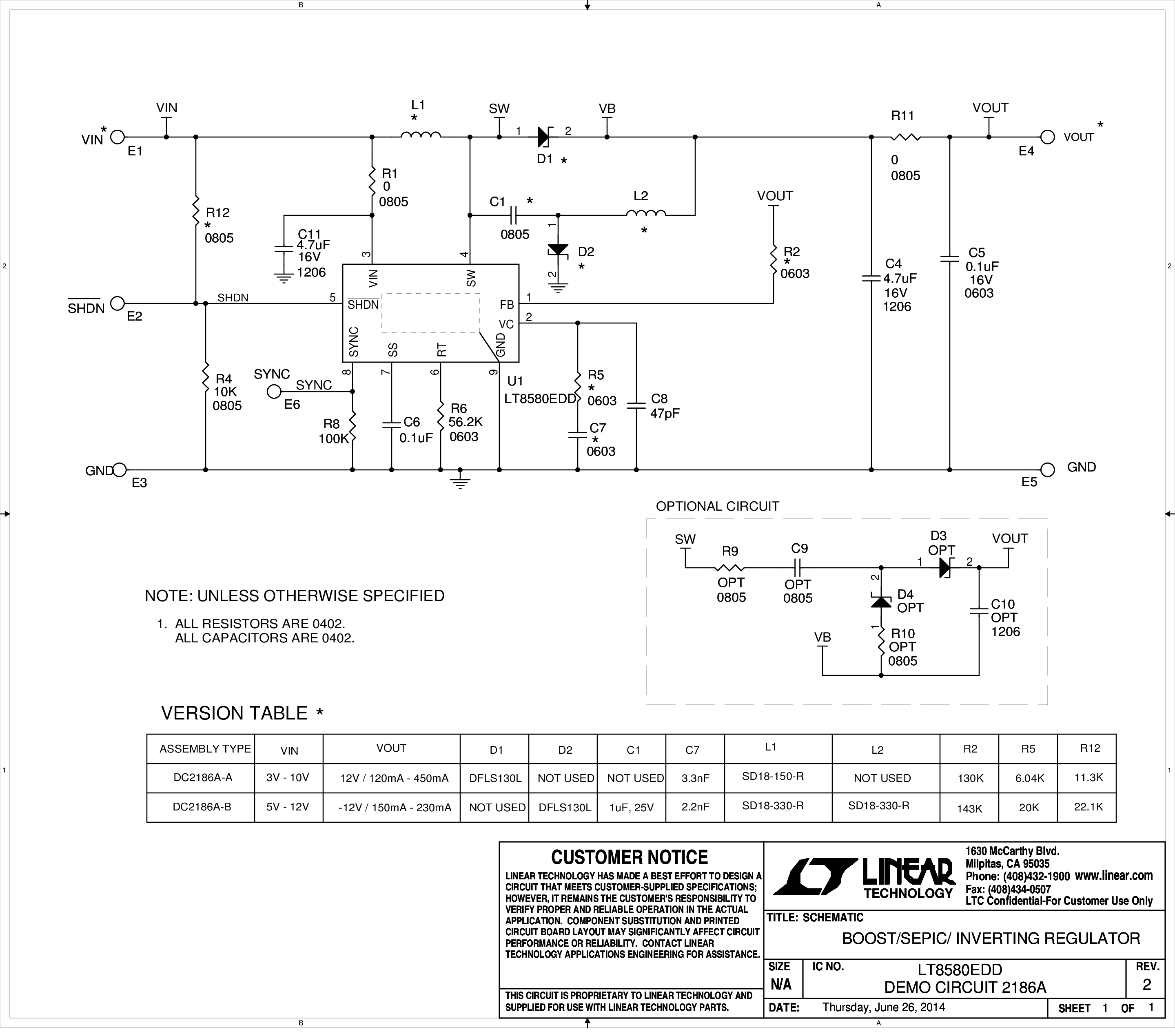

评估套件 (2)
