概览

优势和特点

  • 65V 电源开关
  • 电流限值选项:0.5A (LT8570) 或 0.25A (LT8570-1)
  • 可调开关频率
  • 由单个反馈电阻设定 VOUT
  • 可同步至外部时钟
  • 高增益  SHDN 引脚可接受缓慢变化的输入信号
  • 宽输入电压范围:2.55V 至 40V
  • 低 VCESAT 开关
  • 集成型软起动功能
  • 容易地配置成一个升压、SEPIC 或负输出转换器
  • 由用户配置的欠压闭锁 (UVLO)
  • 引脚与 LT3580 和 LT8580 兼容
  • 纤巧的耐热性能增强型 8 引脚 3mm x 3mm DFN 封装和 8 引脚 MSOP 封装

产品详情

LT®8570 和 LT8570-1 是 PWM DC/DC 转换器,LT8570 包含一个 0.5A、65V 电源开关,而 LT8570-1 则包含一个 0.25A、65V 电源开关。可以通过配置使 LT8570 和 LT8570-1 成为一个升压、SEPIC 或负输出转换器。

LT8570 / LT8570-1 具有一个可调振荡器,该振荡器由一个连接在 RT 引脚和地之间的电阻来设定。此外,也可使 LT8570 / LT8570-1 同步至一个外部时钟。该器件的开关频率可以自由运行或被同步,并可设定在 200kHz 至 1.5MHz 之间。

LT8570 / LT8570-1 还具有创新的 SHDN 引脚电路,因而可接受缓慢变化的输入信号,并提供了一种可调的欠压闭锁功能。

这两款器件集成了频率折返和软起动等附加功能。LT8570 / LT8570-1 采用纤巧的耐热性能增强型 3mm x 3mm 8 引脚 DFN 封装和 8 引脚 MSOP 封装。


应用

  • 真空荧光显示屏 (VFD) 偏置电源
  • TFT-LCD 偏置电源
  • GPS 接收机
  • DSL 调制解调器
  • 局部电源

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

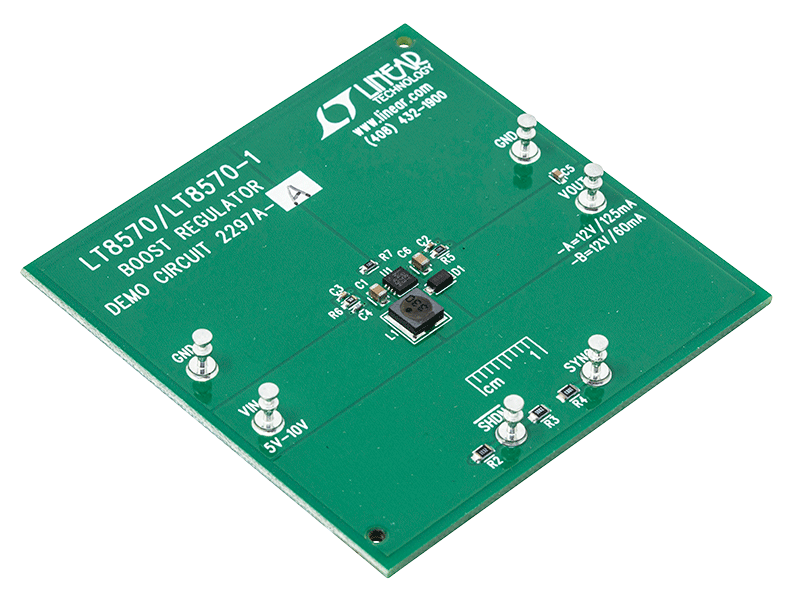

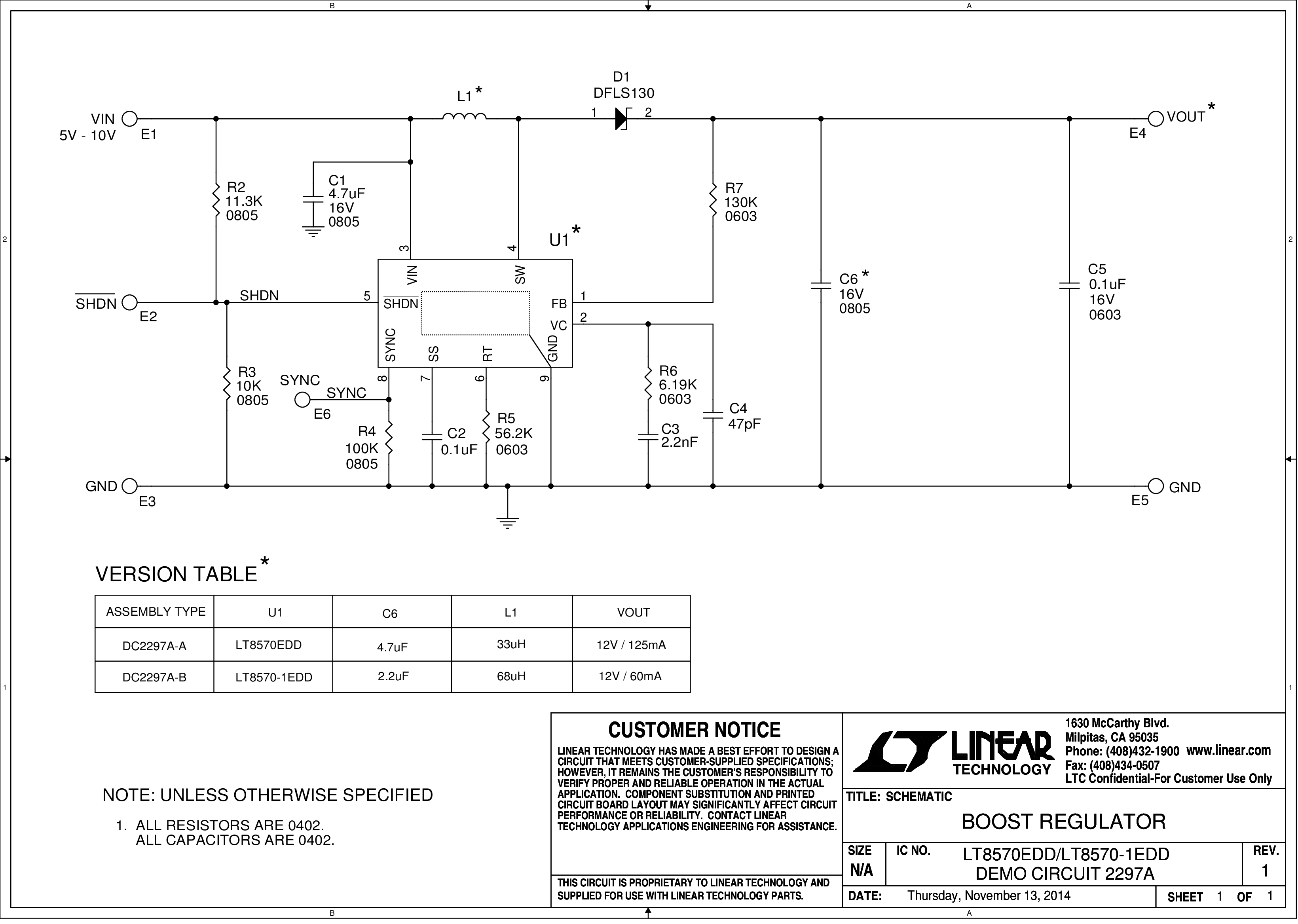

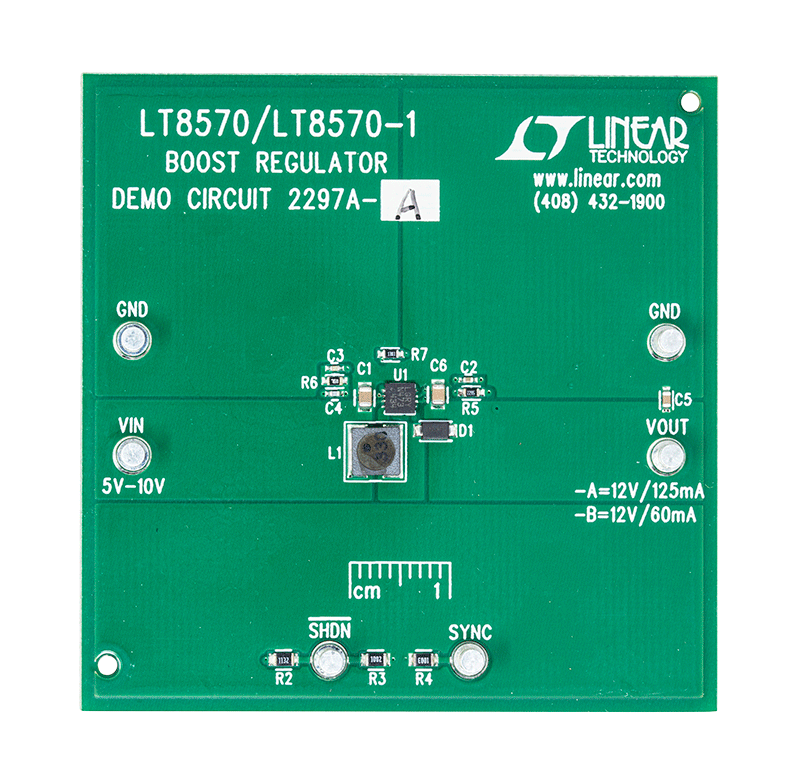

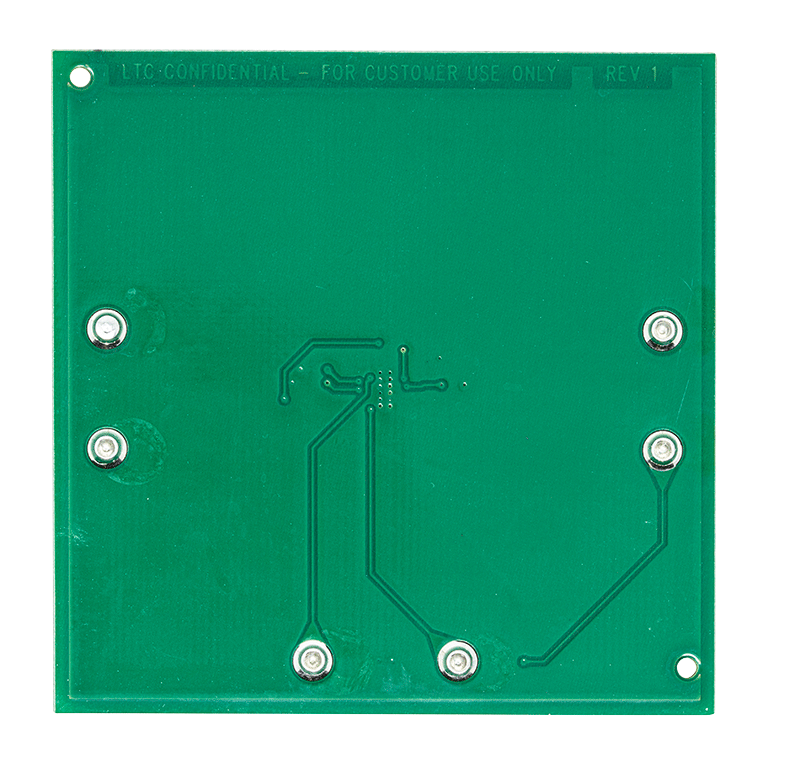

评估套件 (2)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

Models for the following parts are available in LTspice:

LT8570
LT8570-1

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LT8570
