概览
优势和特点
- 宽输入电压范围：~1V 至 60V (对于启动为 2.5V 至 32V)
- 低纹波突发模式 (Burst Mode®) 操作
- 9μA IQ (在 12VIN 至 5.0VOUT 转换)
- 输出纹波 (典型值 <10mV)
- 双电源引脚
- 提高了效率
- 在启动之后把最小电源电压降低至 ~1V 以延长电池寿命
- 集成型 2A/70V 电源开关
- 可编程看门狗定时器能够在 VIN 电源被拿掉时运作
- 可编程上电复位定时器 (POR) 可在输入电源低至 1.3V 时执行 RST 功能
- 在 TSSOP 封装中可耐受 FMEA 故障
- 固定频率 PWM、SEPIC / 升压 / 反激式拓扑
- 可编程开关频率：250kHz 至 1.5MHz
- 可在 SWEN 和 RSTIN 引脚上进行欠压闭锁 (UVLO) 编程
- 可利用一个电容器进行软起动编程
- 小型 20 引线 QFN 和 20 引线 TSSOP 封装
产品详情
LT®8495 是一款具有上电复位和看门狗定时器的可调频率 (250kHz 至 1.5MHz) 单片式开关稳压器。静态电流在器件操作时可小于 9μA，并在 SWEN、WDE 和 RSTIN 引脚处于低电平时为 ~0.3μA。该器件可配置为一个 SEPIC、升压或反激式转换器，其低纹波突发模式操作能在低输出电流条件下维持高效率，并保持输出纹波低于 10mV。双电源引脚 (VIN 和 BIAS) 使得器件能够自动地采用最有效的电源来运作。对于 SEPIC 拓扑，输入电源电压可高达 60V，而对于升压和反激式拓扑则高达 32V (具有至高达 60V 的穿越能力)。在启动之后，由于器件能够从其输出 (BIAS) 吸收电流 (即使当 VIN 电压降至低于 2.5V 时也不例外)，因而延长了电池寿命。
复位和看门狗超时周期可采用外部电容器单独地调节。在 SWEN 引脚上使用一个电阻分压器为转换器提供了一种可编程的欠压闭锁 (UVLO)。一个连接至 RSTIN 引脚的电阻分压器提供了负责将 RST 引脚置为有效的 UVLO 控制。
另外，此器件还集成了频率折返和软起动等其他功能。TSSOP 封装中的故障耐受能力允许相邻引脚短接或者开路，并不需要把输出电压提升至高于其编程值。LT8495 可提供 20 引线 QFN 和 20 引线 TSSOP 封装，并具裸露衬垫以实现低热阻。
应用
- 汽车电子控制单元 (ECU) 电源
- 便携式产品的电源
- 工业电源
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

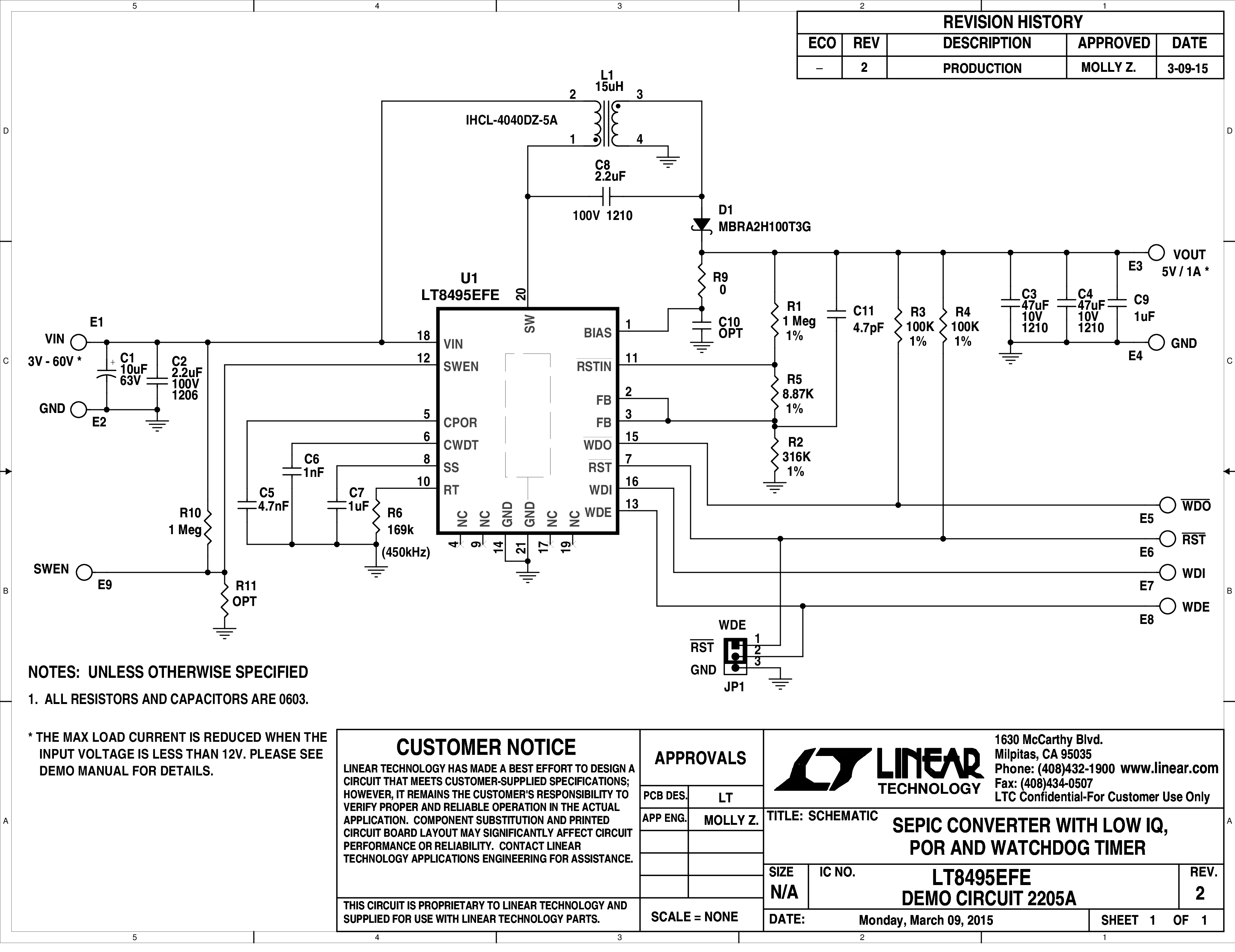

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT8495
配套产品推荐
LT8495 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT8495EFE#PBF | 材料声明 | 质量和可靠性 | 20-Lead TSSOP w/ EP | |
| LT8495EFE#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead TSSOP w/ EP | |
| LT8495EUF#PBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT8495EUF#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT8495HFE#PBF | 材料声明 | 质量和可靠性 | 20-Lead TSSOP w/ EP | |
| LT8495HFE#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead TSSOP w/ EP | |
| LT8495IFE#PBF | 材料声明 | 质量和可靠性 | 20-Lead TSSOP w/ EP | |
| LT8495IFE#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead TSSOP w/ EP | |
| LT8495IUF#PBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| LT8495IUF#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R530 Reliability Data |
