LT8494

具 2A、70V 开关和 7μA 静态电流的 SEPIC / 升压型 DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 10
特性
  • 低纹波突发模式 (Burst Mode®) 操作:

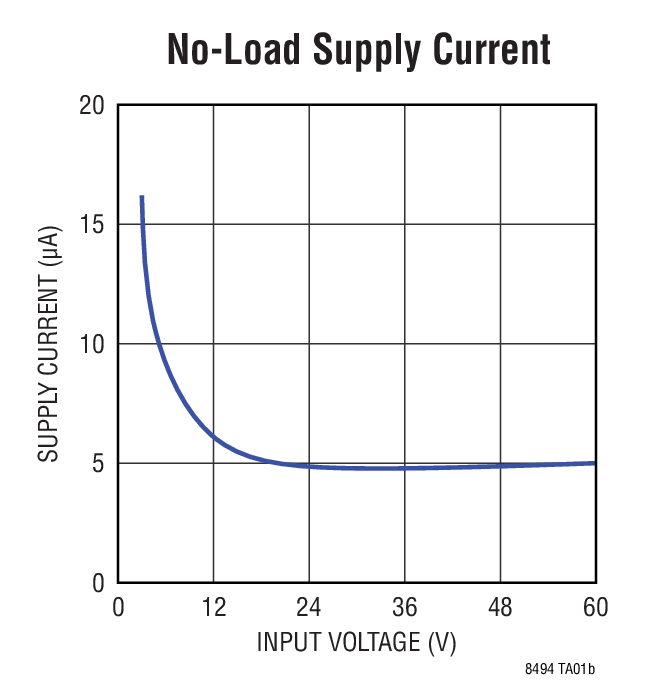

    • 7μA IQ (在 12VIN 至 5VOUT 转换)
    • 输出纹波 (典型值 < 10mV)
  • 双电源引脚:

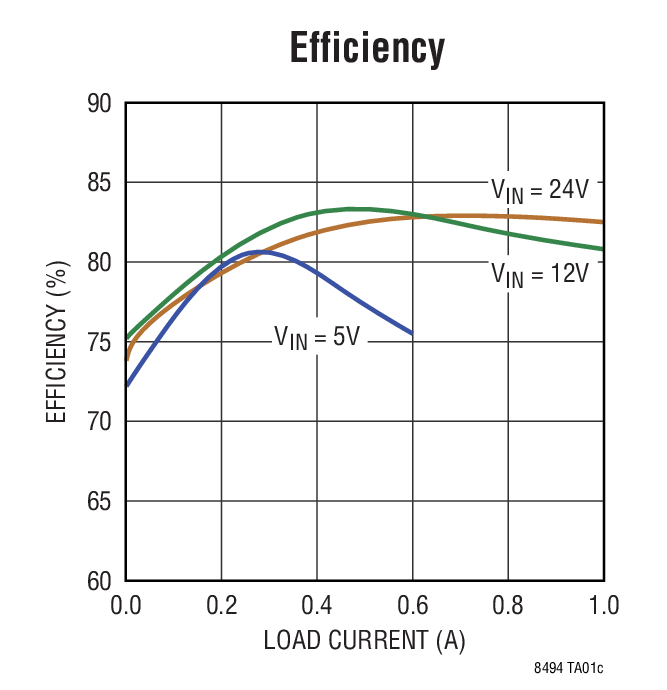

    • 改善了效率
    • 在启动之后把最小电源电压降低至 ~1V 以延长电池寿命
  • 宽输入电压范围:~1V 至 60V (对于启动为 2.5V 至 32V)
  • 电源良好 (PG) 电路可在输入电源低至 1.3V 时运行
  • 在 TSSOP 封装中可耐受 FMEA 故障
  • 固定频率 PWM、SEPIC / 升压 / 反激式拓扑
  • NPN 电源开关:2A/70V
  • 可编程开关频率:250kHz 至 1.5MHz
  • 可在 SWEN 引脚上进行欠压闭锁 (UVLO) 编程
  • 可利用一个电容器进行软起动编程

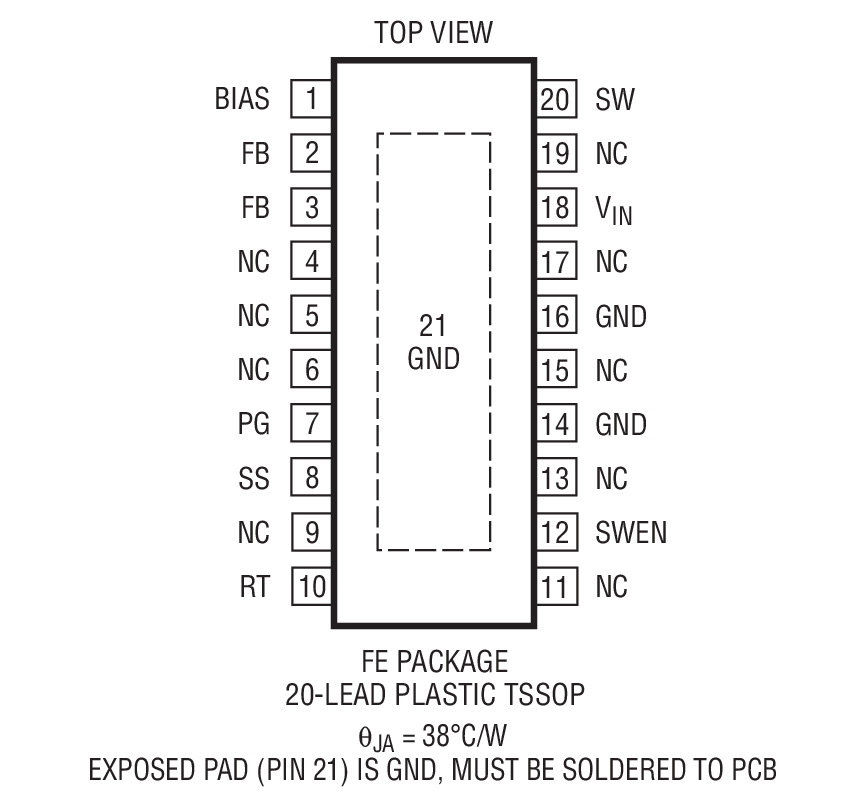

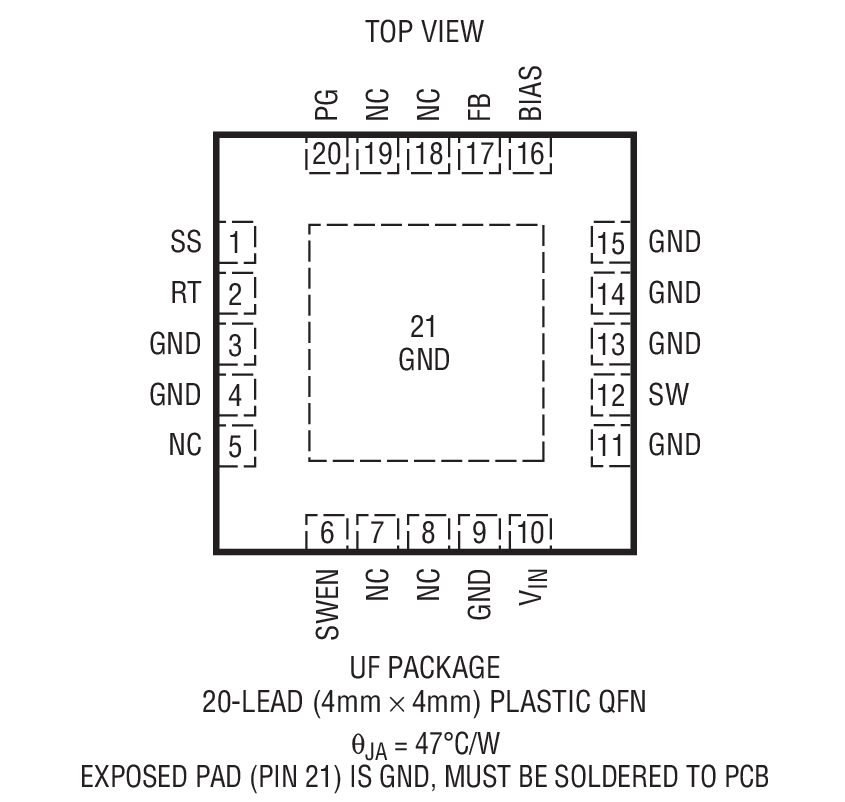

  • 小外形 20 引脚 QFN 封装或 20 引脚 TSSOP 封装
更多细节
show more Icon

LT®8494 是一款可调频率 (250kHz 至 1.5MHz) 单片式开关稳压器。静态电流在器件操作时可小于 7μA,并在 SWEN 引脚处于低电平时为 ~0.3μA。LT8494 可配置为一个 SEPIC、升压或反激式转换器。

其低纹波突发模式操作能在低输出电流条件下维持高效率,并保持输出纹波低于 10mV。双电源引脚 (VIN 和 BIAS) 使得器件能够自动地采用最有效的电源来运作。对于 SEPIC 拓扑,输入电源电压可高达 60V,而对于升压和反激式拓扑则高达 32V (具有至高达 60V 的穿越能力)。在启动之后,由于器件能够从其输出 (BIAS) 吸收电流 (即使当 VIN 电压降至低于 2.5V 时也不例外),因而延长了电池寿命。

在 SWEN 引脚上使用一个电阻分压器为转换器提供了一种可编程的欠压闭锁 (UVLO)。当 VOUT 达到编程输出电压的 92% 时,一个电源良好标记将发出指示信号。

另外,此器件还集成了频率折返和软起动等其他功能。LT8494 采用具裸露衬垫的 20 引脚 QFN 封装和 20 引脚 TSSOP 封装,旨在实现低热阻。TSSOP 封装中的故障耐受能力允许相邻引脚短接或者开路,并不需要把输出电压提升至高于其编程值。



Applications

  • 汽车电子控制单元 (ECU) 电源
  • 便携式产品的电源
  • 工业电源
产品模型 10

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8494EFE#PBF
  • HTML
  • HTML
LT8494EFE#TRPBF
  • HTML
  • HTML
LT8494EUF#PBF
  • HTML
  • HTML
LT8494EUF#TRPBF
  • HTML
  • HTML
LT8494HFE#PBF
  • HTML
  • HTML
LT8494HFE#TRPBF
  • HTML
  • HTML
LT8494IFE#PBF
  • HTML
  • HTML
LT8494IFE#TRPBF
  • HTML
  • HTML
LT8494IUF#PBF
  • HTML
  • HTML
LT8494IUF#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8494EFE#PBF

量产

LT8494EFE#TRPBF

量产

LT8494HFE#PBF

量产

LT8494HFE#TRPBF

量产

LT8494IFE#PBF

量产

LT8494IFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT8494EFE#PBF

量产

LT8494EFE#TRPBF

量产

LT8494HFE#PBF

量产

LT8494HFE#TRPBF

量产

LT8494IFE#PBF

量产

LT8494IFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

DC2242A

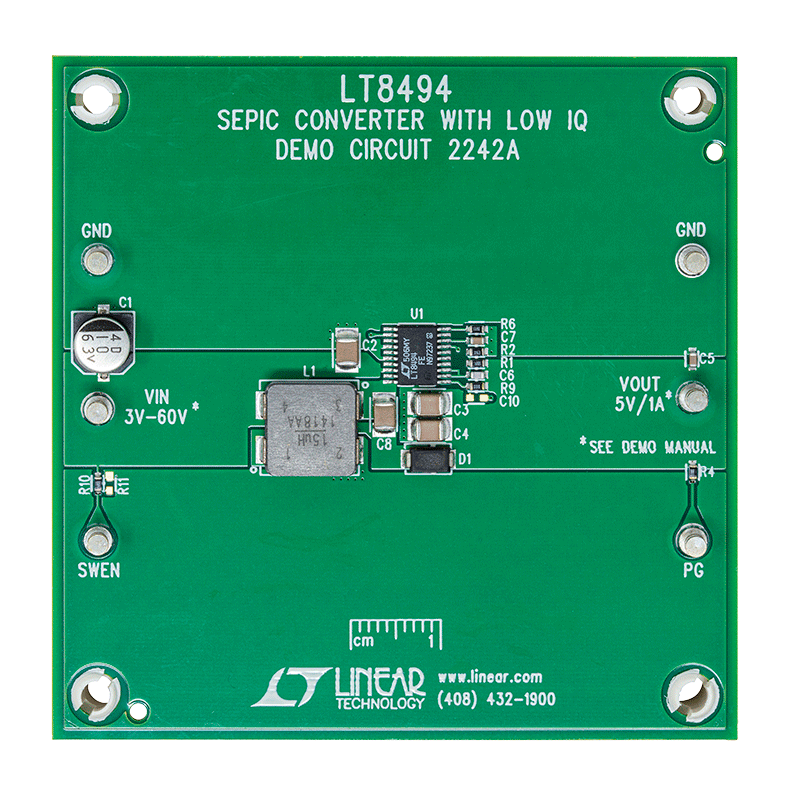

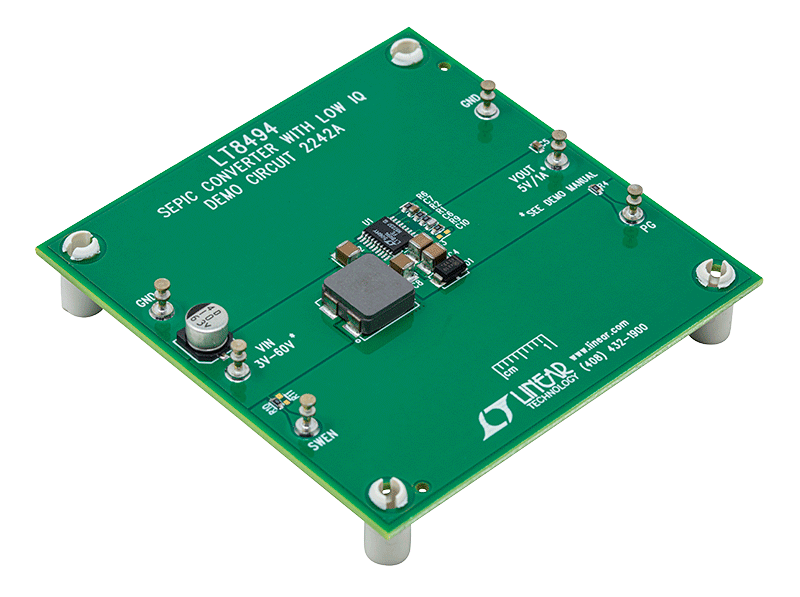

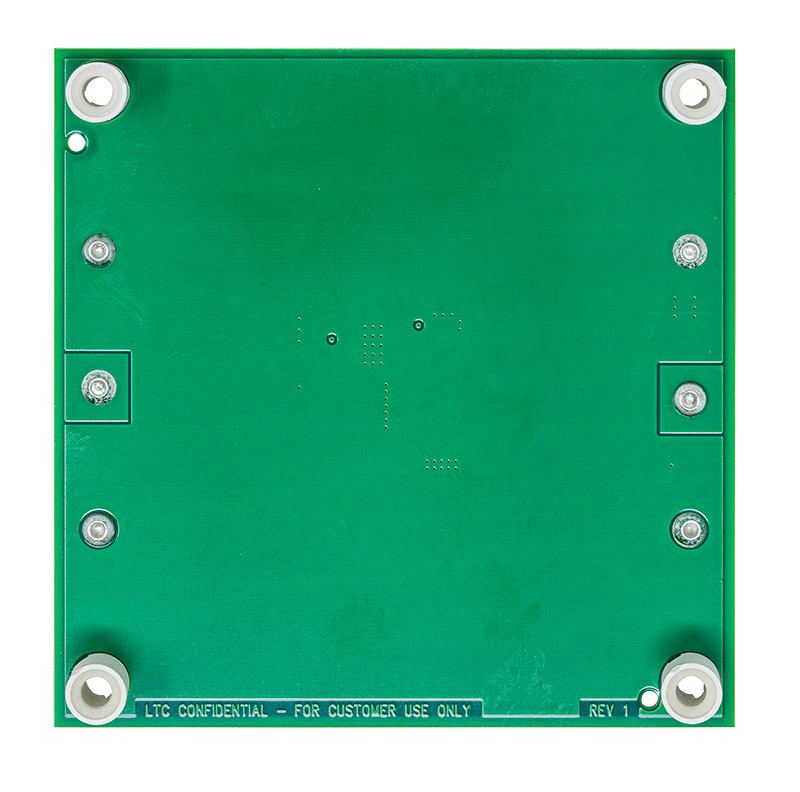

LT8494EFE演示板 | SEPIC,3V ≤ VIN ≤ 60V;VOUT = 5V (1A)

zoom

DC2242A

LT8494EFE演示板 | SEPIC,3V ≤ VIN ≤ 60V;VOUT = 5V (1A)

LT8494EFE演示板 | SEPIC,3V ≤ VIN ≤ 60V;VOUT = 5V (1A)

产品详情

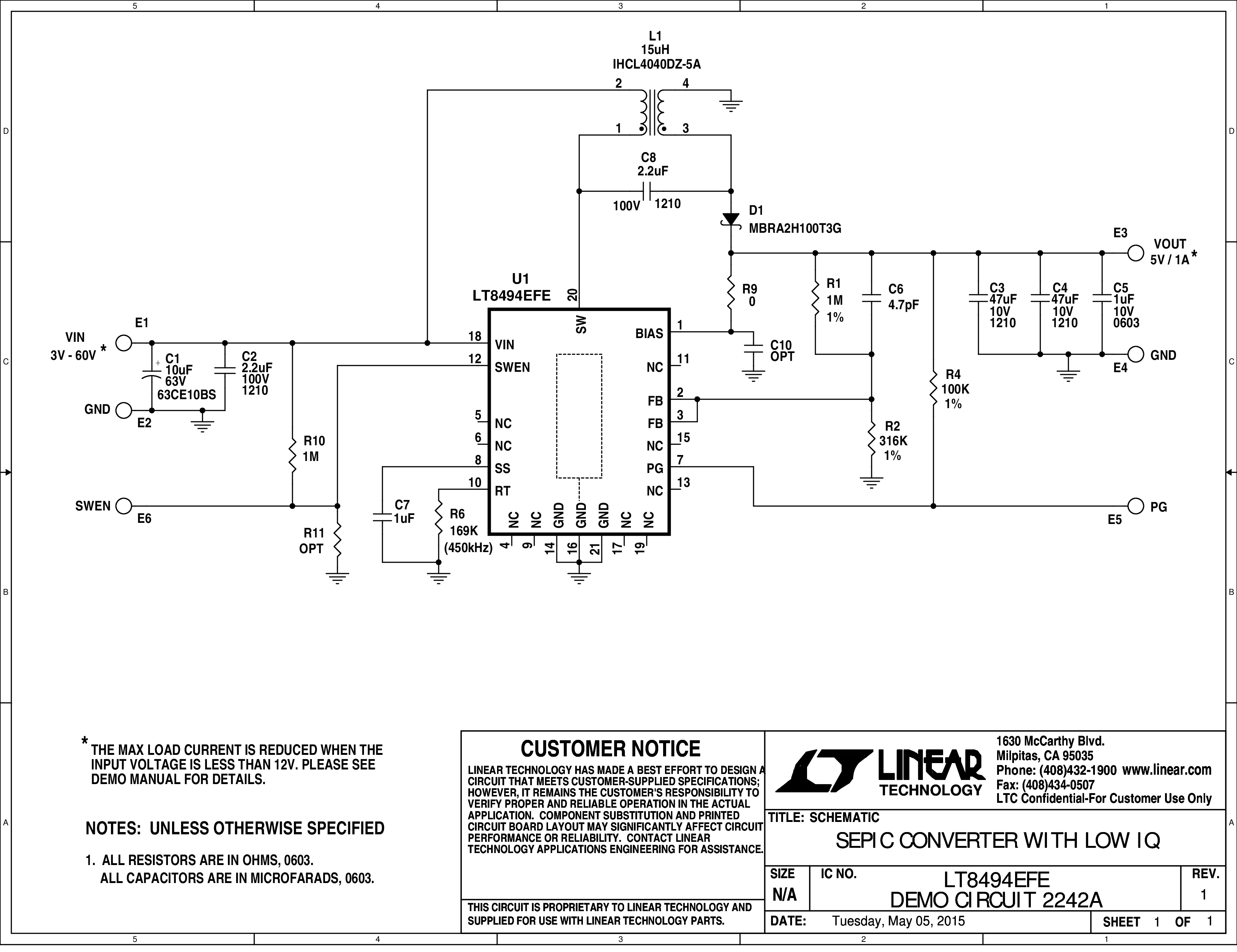

演示电路2242A是一款单芯片SEPIC转换器,内置LT8494。该演示板在450kHz开关频率下设计提供5V输出和3V至60V的输入。当输入电压高于12V时最大输出电流为1A,并在较低的输入电压下减小。工作时LT8494的静态电流小于7μA。通过双电源引脚(VIN和BIAS),该器件可以自动采用较高效率电源供电。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
