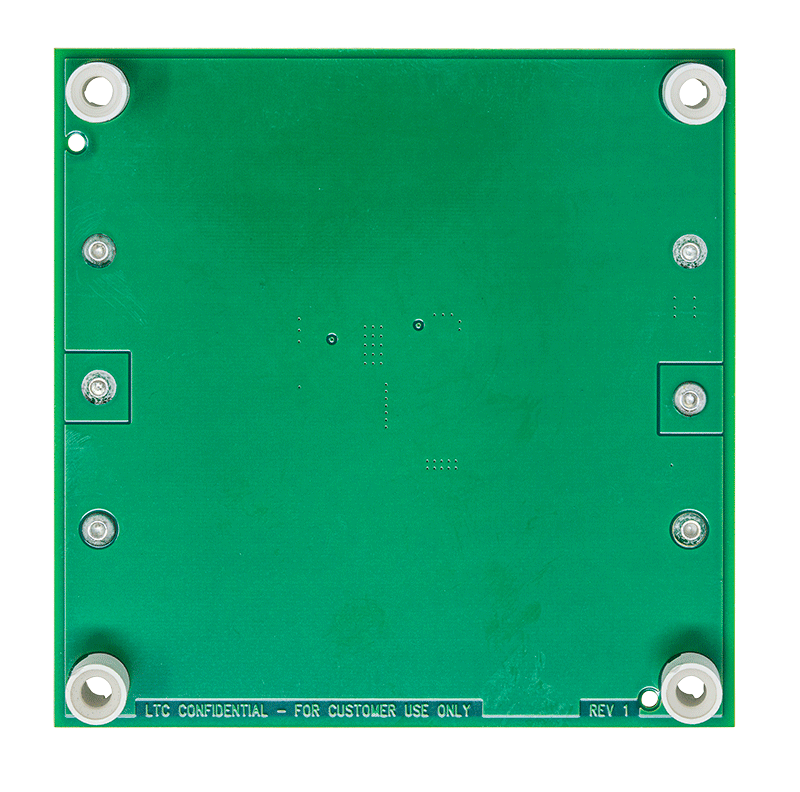

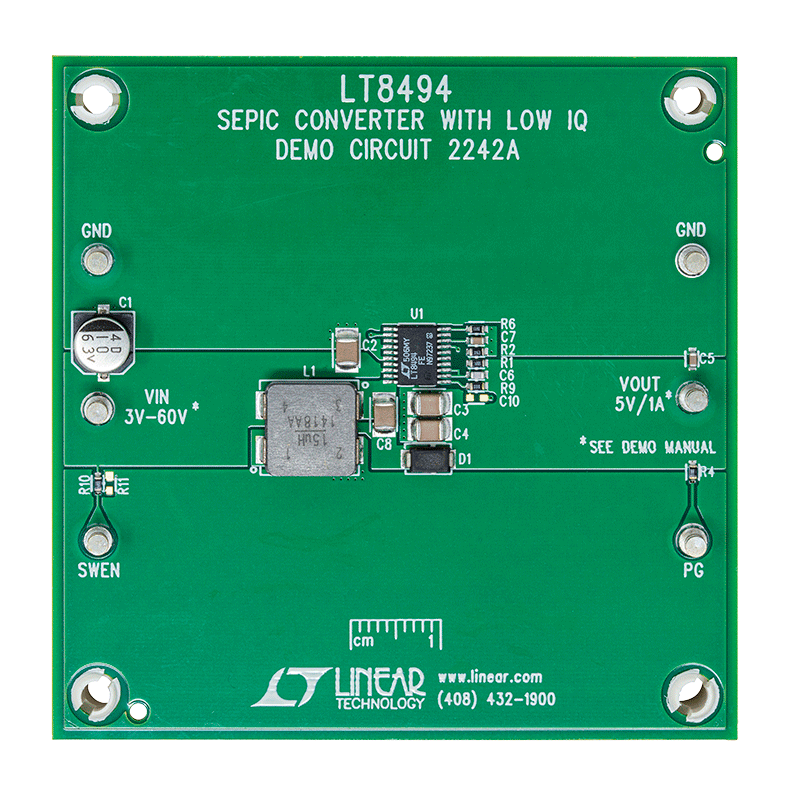

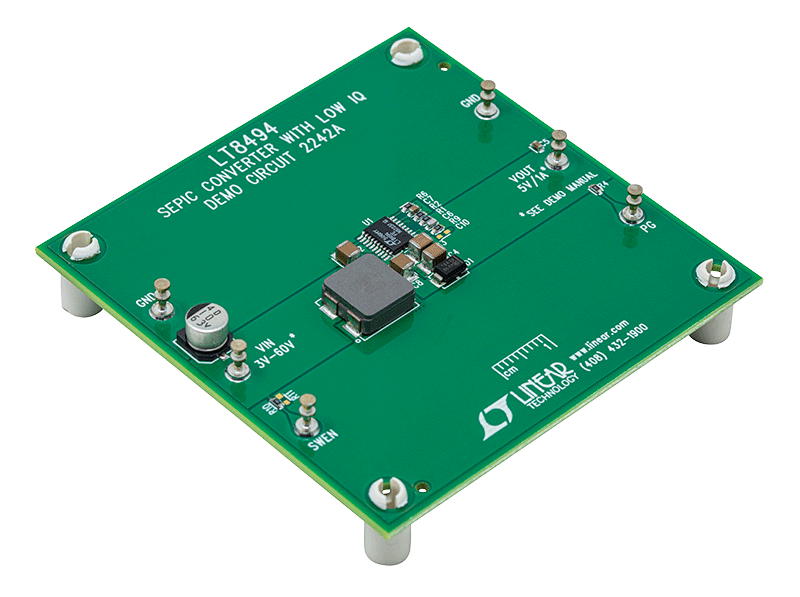

DC2242A

LT8494EFE演示板 | SEPIC，3V ≤ V_IN ≤ 60V；V_OUT = 5V (1A)

顶部

概览

产品详情

产品详情

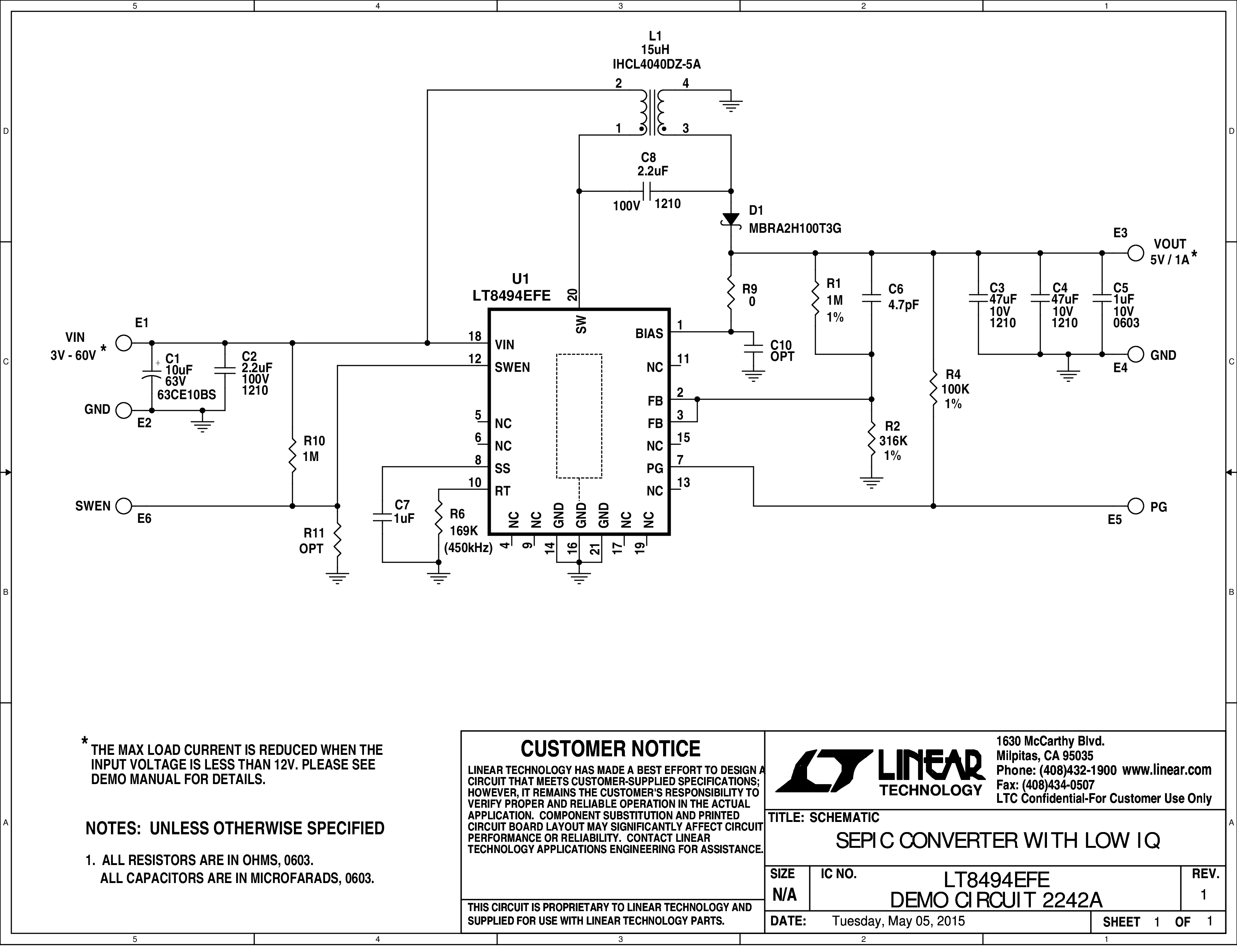

演示电路2242A是一款单芯片SEPIC转换器，内置LT8494。该演示板在450kHz开关频率下设计提供5V输出和3V至60V的输入。当输入电压高于12V时最大输出电流为1A，并在较低的输入电压下减小。工作时LT8494的静态电流小于7μA。通过双电源引脚（V_IN和BIAS），该器件可以自动采用较高效率电源供电。
