LT8364

具 4A、60V 开关的低 IQ 升压 / SEPIC / 负输出转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
LTspice LT8364 Demo Circuit - 24V Boost Converter (5-20V to 24V @ 1.3A) Download 3.00KB LTspice LT8364 - Switching Regulators Download 2.21 KB
产品模型 18
特性
  • 宽输入电压范围：2.8V 至 60V
  • 超低静态电流和低纹波突发模式 (Burst Mode®) 操作：IQ = 9μA
  • 4A、60V 电源开关
  • 集成单反馈引脚的正或负输出电压编程
  • 可编程的频率 (300kHz 至 2MHz)
  • 可与外部时钟同步
  • 扩展频谱频率调制用于实现低 EMI
  • BIAS 引脚用于实现较高的效率
  • 可编程的欠压闭锁 (UVLO)
  • 耐热性能增强型 12 引脚 4mm x 3mm DFN 封装和 16 引脚 MSOP 封装
  • 通过AEC-Q100汽车应用认证
更多细节
show more Icon

LT8364 是一款电流模式 DC/DC 转换器，其具有一个 60V、4A 开关和工作在 2.8V 至 60V 的输入范围。凭借独特的单反馈引脚架构，该器件能够以升压、SEPIC 或负输出配置。突发模式操作消耗低至 9μA 静态电流以在非常低的输出电流条件下保持高效率，同时把典型输出纹波保持在低于 15mV。

一个外部补偿引脚可在很宽的输入和输出电压范围以及 300kHz 至 2MHz 的可编程开关频率实现环路带宽的优化。一个 SYNC/MODE 引脚允许同步至一个外部时钟。另外，它还可用于在突发或脉冲跳跃操作模式 (带或不带用于实现低 EMI 的扩展频谱频率调制功能) 之间进行选择。为了提高效率，一个 BIAS 引脚可以接受第二输入，以向 INTVCC 稳压器供电。其他功能包括频率折返和可编程软启动以在启动期间控制电感器电流。

LT8364 采用耐热性能增强型 12 引脚 4mm x 3mm DFN 封装或耐热性能增强型 16 引脚 MSOP 封装 (去掉了 4 个引脚以提供高压间距)。

应用

  • 工业和汽车
  • 电信
  • 医疗诊断设备
  • 便携式电子产品
Show More Arrow image
file 查看数据手册 (Rev.B)
Documentation 查看所有文档
LTspice LT8364 Demo Circuit - 24V Boost Converter (5-20V to 24V @ 1.3A) Download 3.00KB LTspice LT8364 - Switching Regulators Download 2.21 KB
产品模型 18
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT8364

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 07/16/2024
英文

LT8364: Low IQ Boost/SEPIC/ Inverting Converter with 4A, 60V Switch Data Sheet (Rev.B)

打开PDF文件

redirect
3.39 M
download

下载 PDF

PDF Vector

PDF

更新 07/16/2024
日文

LT8364: 静止電流の低い4A/60Vスイッチを備える データシート (Rev.0)

打开PDF文件

redirect
2.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 11/30/2017
英文
DC2716A - Demo Board Manual redirect icon

502.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R570 Reliability Data redirect icon

415.69 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT8364EDE#PBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364EDE#TRPBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364EMSE#PBF 16(12)-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364EMSE#TRPBF 16(12)-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364EMSE#WPBF 16(12)-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364EMSE#WTRPBF 16(12)-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364HDE#PBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364HDE#TRPBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364HMSE#PBF 16(12)-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364HMSE#TRPBF 16(12)-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364HMSE#WPBF 16(12)-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364HMSE#WTRPBF 16(12)-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364IDE#PBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364IDE#TRPBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364IMSE#PBF 16(12)-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364IMSE#TRPBF 16(12)-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364IMSE#WPBF 16(12)-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT8364IMSE#WTRPBF 16(12)-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 4, 2019

- 19_0281

LT8364 Data sheet limit changes.

LT8364EDE#PBF

量产

LT8364EDE#TRPBF

量产

LT8364EMSE#PBF

量产

LT8364EMSE#TRPBF

量产

LT8364HDE#PBF

量产

LT8364HDE#TRPBF

量产

LT8364HMSE#PBF

量产

LT8364HMSE#TRPBF

量产

LT8364IDE#PBF

量产

LT8364IDE#TRPBF

量产

LT8364IMSE#PBF

量产

LT8364IMSE#TRPBF

量产

pdf

PCN19_0281_Form

external-icon

xls

Material_Report

Download

pdf

Datasheet Specification Comparison

external-icon

4月 11, 2019

- 19_0067

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8364EDE#PBF

量产

LT8364EDE#TRPBF

量产

LT8364EMSE#PBF

量产

LT8364EMSE#TRPBF

量产

LT8364HDE#PBF

量产

LT8364HDE#TRPBF

量产

LT8364HMSE#PBF

量产

LT8364HMSE#TRPBF

量产

LT8364IDE#PBF

量产

LT8364IDE#TRPBF

量产

LT8364IMSE#PBF

量产

LT8364IMSE#TRPBF

量产

pdf

PCN19_0067_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon

Detailed Parts List

pdf

Other

external-icon

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT8364EMSE#PBF

量产

LT8364EMSE#TRPBF

量产

LT8364EMSE#WPBF

LT8364EMSE#WTRPBF

LT8364HMSE#PBF

量产

LT8364HMSE#TRPBF

量产

LT8364HMSE#WPBF

LT8364HMSE#WTRPBF

LT8364IMSE#PBF

量产

LT8364IMSE#TRPBF

量产

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT8364EMSE#PBF

量产

LT8364EMSE#TRPBF

量产

LT8364HMSE#PBF

量产

LT8364HMSE#TRPBF

量产

LT8364IMSE#PBF

量产

LT8364IMSE#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download

6月 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT8364EMSE#WPBF

LT8364EMSE#WTRPBF

LT8364HMSE#WPBF

LT8364HMSE#WTRPBF

pdf

PCN22_0050_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT8364IMSE#WPBF

LT8364IMSE#WTRPBF

pdf

PCN22_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 4, 2019

- 19_0281

arrow down

LT8364 Data sheet limit changes.

LT8364EDE#PBF

量产

LT8364EDE#TRPBF

量产

LT8364EMSE#PBF

量产

LT8364EMSE#TRPBF

量产

LT8364HDE#PBF

量产

LT8364HDE#TRPBF

量产

LT8364HMSE#PBF

量产

LT8364HMSE#TRPBF

量产

LT8364IDE#PBF

量产

LT8364IDE#TRPBF

量产

LT8364IMSE#PBF

量产

LT8364IMSE#TRPBF

量产

pdf

PCN19_0281_Form

external-icon

xls

Material_Report

Download

pdf

Datasheet Specification Comparison

external-icon
4月 11, 2019

- 19_0067

arrow down

Notification of Wafer Fab Location Change for 0.35 BCD Process

LT8364EDE#PBF

量产

LT8364EDE#TRPBF

量产

LT8364EMSE#PBF

量产

LT8364EMSE#TRPBF

量产

LT8364HDE#PBF

量产

LT8364HDE#TRPBF

量产

LT8364HMSE#PBF

量产

LT8364HMSE#TRPBF

量产

LT8364IDE#PBF

量产

LT8364IDE#TRPBF

量产

LT8364IMSE#PBF

量产

LT8364IMSE#TRPBF

量产

pdf

PCN19_0067_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

pdf

Qualification Results Summary

external-icon
Detailed Parts List

pdf

Other

external-icon
6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT8364EMSE#PBF

量产

LT8364EMSE#TRPBF

量产

LT8364EMSE#WPBF

LT8364EMSE#WTRPBF

LT8364HMSE#PBF

量产

LT8364HMSE#TRPBF

量产

LT8364HMSE#WPBF

LT8364HMSE#WTRPBF

LT8364IMSE#PBF

量产

LT8364IMSE#TRPBF

量产

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT8364EMSE#PBF

量产

LT8364EMSE#TRPBF

量产

LT8364HMSE#PBF

量产

LT8364HMSE#TRPBF

量产

LT8364IMSE#PBF

量产

LT8364IMSE#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download
6月 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT8364EMSE#WPBF

LT8364EMSE#WTRPBF

LT8364HMSE#WPBF

LT8364HMSE#WTRPBF

pdf

PCN22_0050_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT8364IMSE#WPBF

LT8364IMSE#WTRPBF

pdf

PCN22_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

部分模型 产品周期 描述

低压热插拔控制器1
LTC4231
popup image
Cart

推荐新设计使用

微功率热插拔控制器

高压热插拔控制器1
LTC4380
popup image
Cart

推荐新设计使用

低静态电流浪涌抑制器

部分模型 产品周期 描述
LT8362
popup image
Cart

推荐新设计使用

具 2A、60V 开关的低 IQ 升压 / SEPIC / 负输出转换器

评估套件 1

reference details image

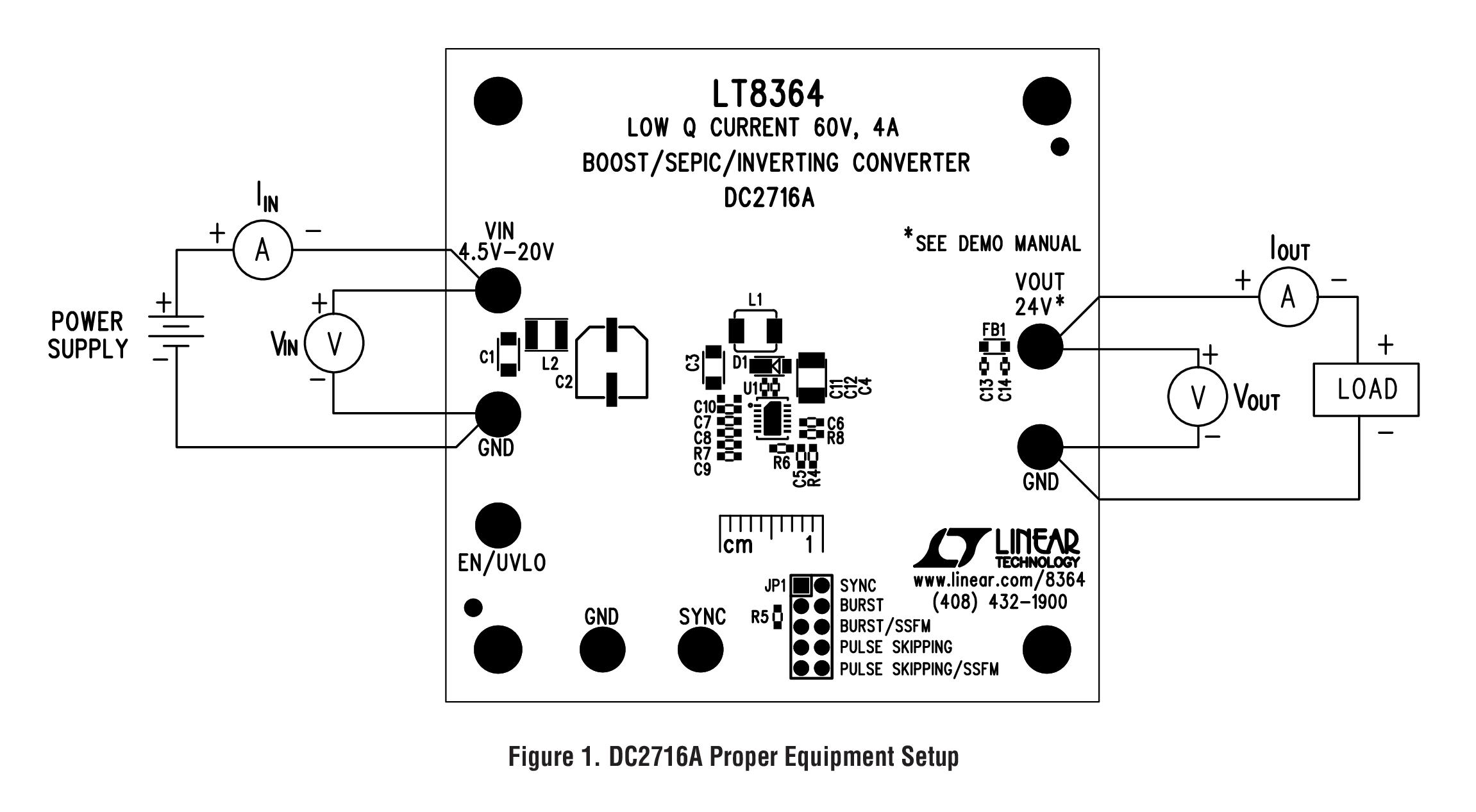

DC2716A

LT8364演示板 | 4.5V至20VIN低EMI升压，VOUT = 24V（高达1.6A时），2MHz开关频率

zoom

DC2716A

LT8364演示板 | 4.5V至20VIN低EMI升压，VOUT = 24V（高达1.6A时），2MHz开关频率

download icon

下载

 print icon

打印
DC2716A
LT8364演示板 | 4.5V至20VIN低EMI升压，VOUT = 24V（高达1.6A时），2MHz开关频率
立即购买 更多内容

产品详情

演示电路2716A内置采用升压配置的LT8364。根据输入电压，该电路设计用于在高达1.6A的电流时将4.5V至20V电压源转换为24V，具有2MHz的开关频率。LT8364可以使用高达60V的输入电压工作，但在本演示电路中，该输入受限于输出电压电平。

资料

pdf icon

PDF

DC2716A - Schematics Download

63.00K

pdf icon

ZIP

DC2716A - Design Files Download

1.00M

pdf icon

PDF

DC2716A - Demo Board Manual Download

502.00K

更多 Arrow image

评估套件1

evaluation kit item images

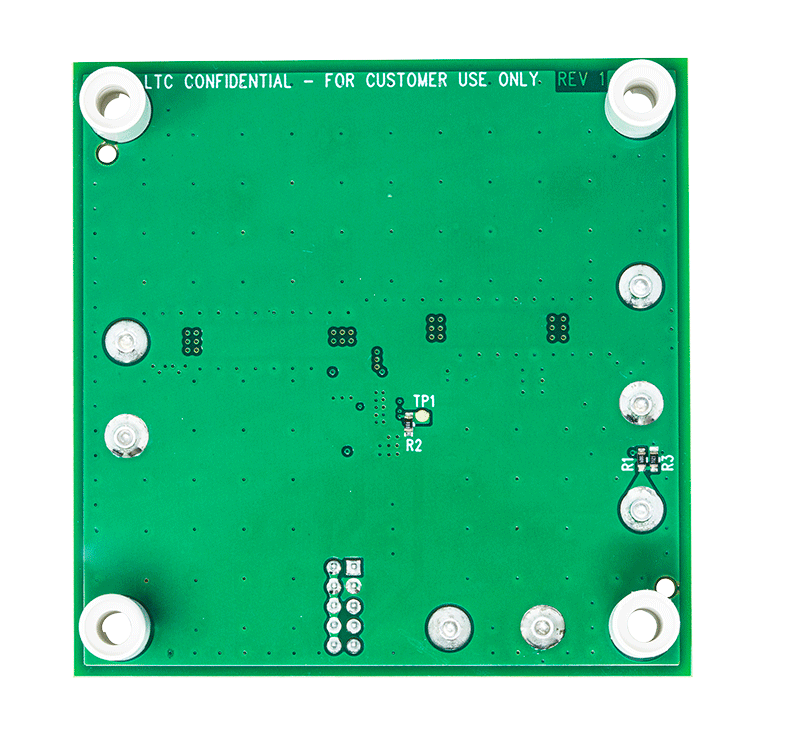

DC2716A

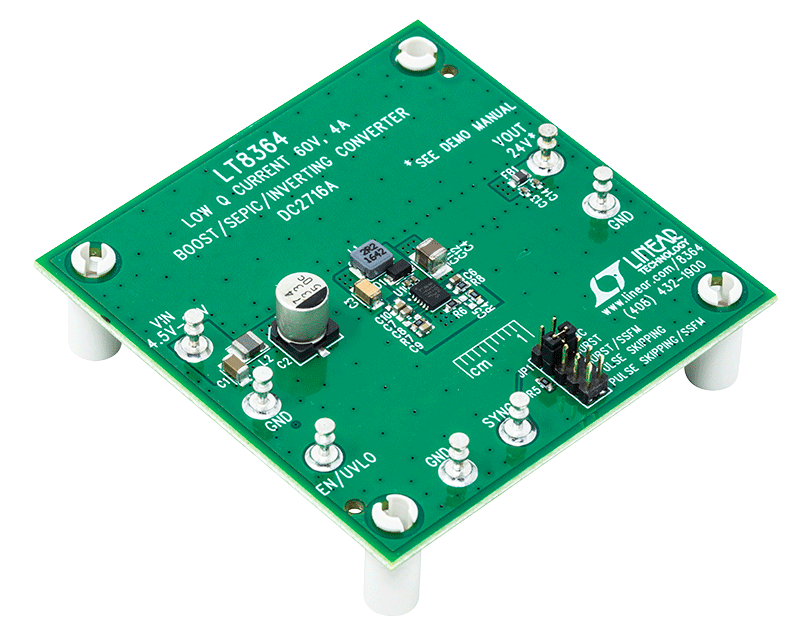

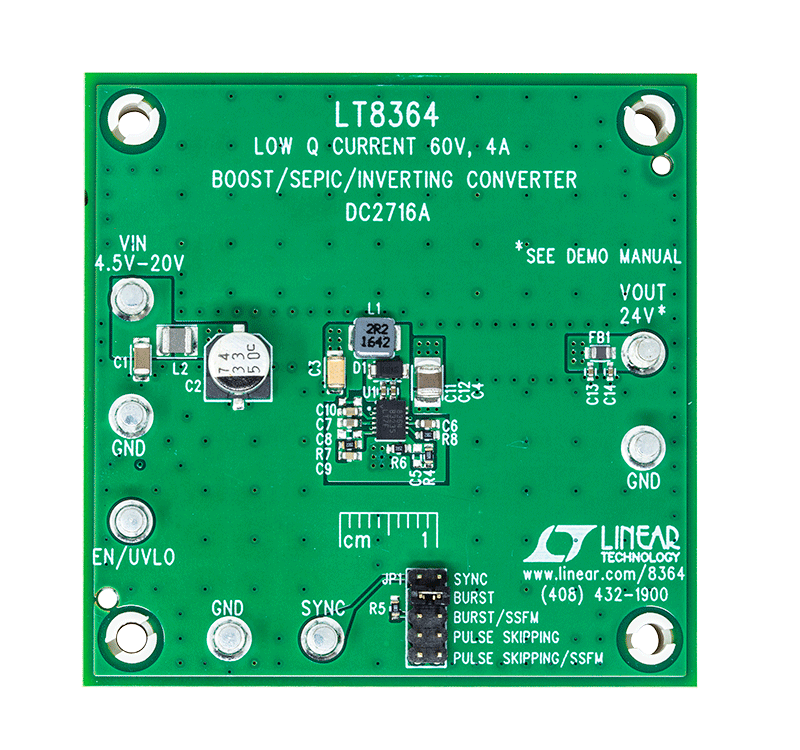

LT8364演示板 | 4.5V至20VIN低EMI升压，VOUT = 24V（高达1.6A时），2MHz开关频率

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT8364 Demo Circuit - 24V Boost Converter (5-20V to 24V @ 1.3A) Download

3.00K

spice tool Lt Spice

LT8364 - Switching Regulators Download

2.21 K

参考电路 1

Figure 1. CN0523 Simplified Block Diagram

CN0523

USB-Powered, 5.8 GHz RF Power Amplifier with Overtemperature Management

参考电路1

Figure 1. CN0523 Simplified Block Diagram

CN0523

USB-Powered, 5.8 GHz RF Power Amplifier with Overtemperature Management

近期浏览

产品详情
参考资料
软件和型号相关生态系统
评估套件
工具及仿真模型
参考电路
最新评论
