LT8350S

推荐用于新设计

40VIN, 18VOUT, 6A Synchronous Buck-Boost Silent Switcher® 2

Viewing:
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

概述

  • 4-Switch Single Inductor Architecture Allows VIN Above, Below or Equal to VOUT
  • Silent Switcher® 2 Architecture for Low EMI
  • Up to 95% Efficiency at 2MHz
  • Proprietary Peak Current Mode
  • 3V to 40V Input Voltage Range
  • 1V to 18V Output Voltage Range;
  • ±1.5% Output Voltage Regulation
  • Output/Input Current Regulation and Monitor
  • Constant-voltage/Constant-current Regulation
  • High-Side PMOS Load Switch Driver
  • No Top MOSFET Refresh Noise in Buck or Boost
  • 200kHz to 2MHz Fixed Switching Frequency with External Frequency Synchronization and SSFM
  • VOUT Disconnected from VIN During Shutdown
  • Small 4mm × 6mm 32-Pin LQFN Package
  • AEC-Q100 Qualified
LT8350S
40VIN, 18VOUT, 6A Synchronous Buck-Boost Silent Switcher® 2

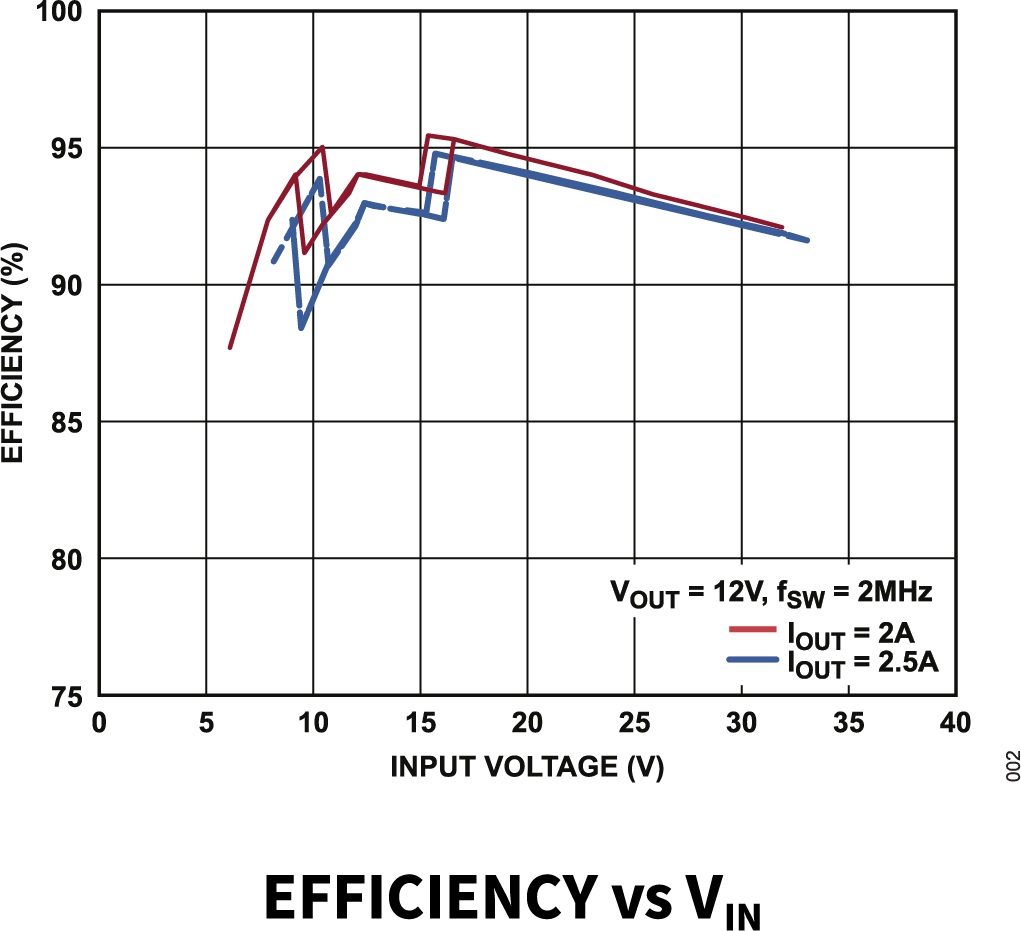

LT8350S Simplified Application Diagram LT8350S ds simplified application diagram graph LT8350S Pin Configurations LT8350S ds block diagram LT8350S Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice


LTspice中提供以下器件型号:

  • LT8350

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具:

  • LT8350
  • LT8350S
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。


评估套件

eval board
EVAL-LT8350S-AZ

LT8350S 40VIN, 18VOUT, 6A 同步降压-升压静音切换器 2

特性和优点

  • 3V–40V 工作输入电压
    • 减少的 EMI 排放,符合 CISPR 25 类别 5
    • 展频 (SSFM)
    • 输入和输出 EMI 滤波器
    • 内置输入和输出高频电容器
  • 可调输出限流值 UVLO、VOUT、fSW
  • 电压监控(PGOOD)和电流监控(ISMON)
  • 可配置 SYNC 引脚用于强制连续模式(FCM)、非连续传导模式(DCM)、SSFM 和外部频率同步
  • 前馈功能可改善瞬态响应

产品详情

评估板 EVAL-LT8350S-AZ 是一款采用 LT®8350S 的 40V 同步降压-升压转换器。它在 12V 输出时驱动高达 2.5A 的负载,当 VIN 介于 9V 和 40V 之间,将运行到 3VIN 输出电流减小。EVAL-LT8350S-AZ 以 350kHz 开关频率运行,并禁用扩频频率调制 (SSFM)。SSFM 在启用后可以将 LT8350S 的开关频率从 fSW 扩展至 fSW + 25%,以降低电磁干扰(EMI)排放。

LT8350S 的工作输入电压范围为 3V 至 40V。它在降压侧具有内部同步 42V MOSFET,在升压侧具有 20V MOSFET,以实现高效率和小尺寸。它具有 200kHz 至 2MHz 的可调开关频率。LT8350S 可以与一个外部源同步,在启用 SSFM 的情况下进行编程以实现低 EMI,或者设置为正常工作。

LT8350S’ 集成的 LOADTG 高端 PMOS 驱动器可在触发故障时协助断开负载。当 FB<0.25V 或 FB>1.1V,或 ISP–ISN > 0.75V 时,LOADTG 关闭 PMOS。LOADEN 可直接用于关闭 LOADTG 和所有电源开关。

LT8350S 可以使用 ISP 和 ISN 调节​​输出电流。当 LT8350S 用于恒压调节器时,可以限制最大负载电流。它还可用于需要恒流调节的 LED 驱动器或电池充电器。可以通过在 CTRL 引脚上放置一个可控的直流电压来调整输出电流。

可通过 ISMON 输出引脚监控输出电流。ISMON 可用于通过将负载电流注入 V 来改善负载瞬态响应 C负载电流注入将在以下部分中描述。

可以通过几个简单的电阻选择在 EVAL-LT8350S-AZ 上调整欠压锁定。

使用小型陶瓷输入和输出电容器,可节省空间和成本。虽然 LT8350S 内置的输入和输出端高频电容器(100nF),但该板设计有微小的高频电容器,放置在 VIN 和 VOUT 引脚附近,以增加灵活性。

EVAL-LT8350S-AZ 的输入和输出上有一个电感 EMI 滤波器和一个小型铁氧体磁珠 EMI 滤波器。这些滤波器与适当的电路板布局和 SSFM 相结合,可有效降低 EMI 以通过 CISPR25 5 类传导 EMI。遵循 EVAL-LT8350S-AZ 的推荐布局和四层印刷电路板(PCB)厚度,以实现低 EMI 应用。

LT8350S 数据手册提供了完整的器件、运行说明和应用信息。将数据手册必须与该 EVAL-LT8350S-AZ 套件演示手册配合阅读。LT8350S 组装在具有 QFN 占位面积 (LQFN) 的 32 引脚层压封装中,并带有耐热增强型裸露接地焊盘。恰当的电路板布局对于最大化热性能而言至关重要。

该电路板的设计文件可在产品评估板和套件 | 设计中心 | ADI 公司。

EVAL-LT8350S-AZ
LT8350S 40VIN, 18VOUT, 6A 同步降压-升压静音切换器 2

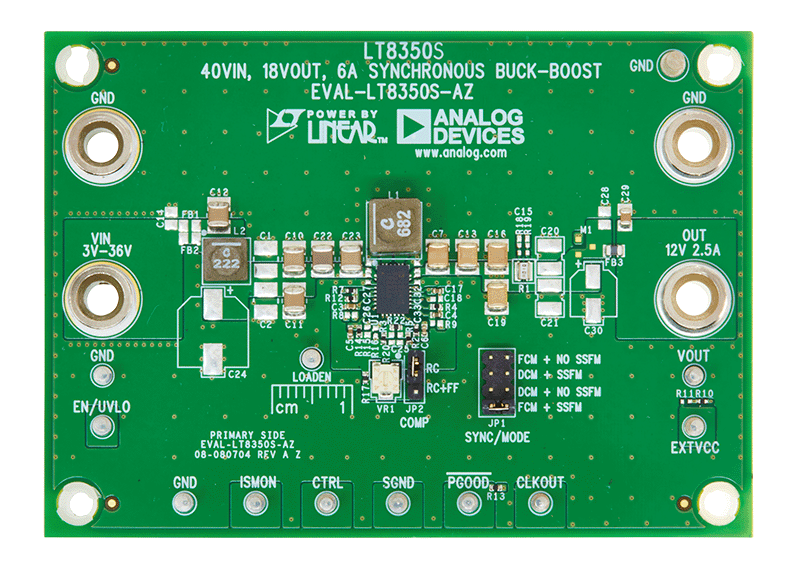

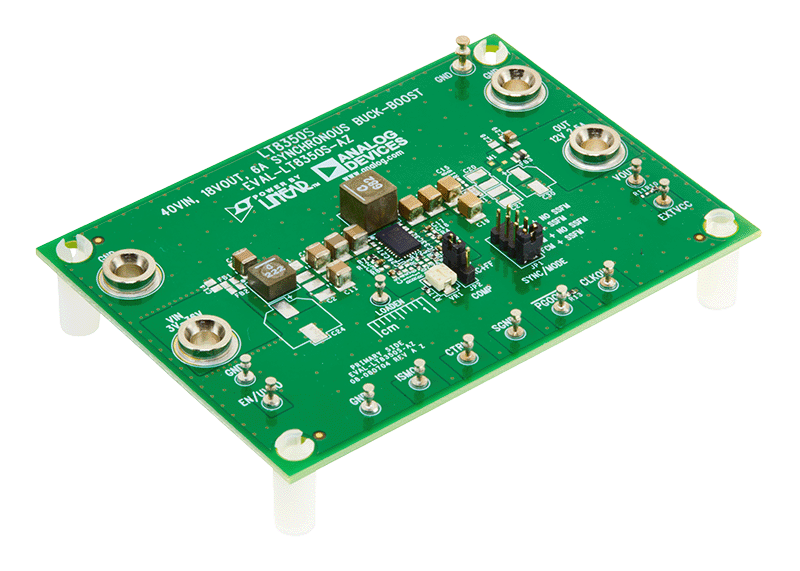

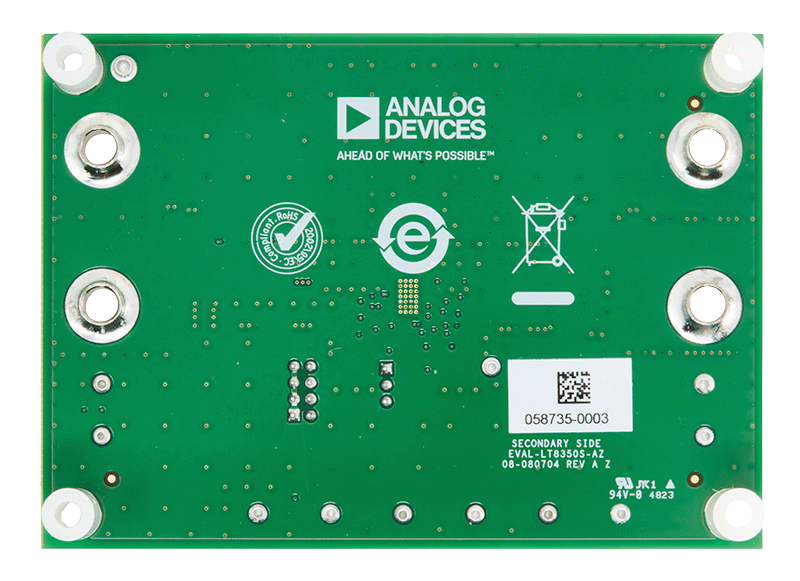

EVAL-LT8350S-AZ Board Photo Angle View EVAL-LT8350S-AZ Board Photo Top View EVAL-LT8350S-AZ Board Photo Bottom View
