LT8349

推荐用于新设计

8V、12A、双相低IQ同步升压转换器

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 输入电压范围：2.5V至5.5V
  • 输出电压可编程，最高可达8V
  • 双相操作可降低所需的输入和输出电容以及电源引起的噪声
  • 同步工作，以实现更高效率并减少散热
  • 具备Stage SheddingTM功能，并可在轻负载下选择Burst Mode®突发模式实现高效运行
  • 低VIN 引脚静态电流：
    • 0.5µA（关断模式下）
    • 15µA（Burst Mode突发模式）
  • 集成8V/6A同步功率开关
  • 可调及可同步频率范围：300kHz至4MHz
  • 在轻负载下可采用Burst Mode突发模式或强制连续运行模式
  • 精确的1V使能引脚阈值
  • 1.9mm x 2.6mm WLCSP小型封装

LT8349是一款双相、单输出、同步升压转换器，可异相驱动两个内部N沟道功率MOSFET级。多相工作降低了输入和输出电容要求，并允许使用比单相等效产品更小的电感。同步整流可提高效率、降低功耗并缓解热需求，从而实现高功率升压应用。

LT8349具有Stage Shedding功能，并可在轻负载条件下选择Burst Mode突发模式，从而在宽负载范围内实现高效率。它可选配展频(SSFM)功能，以更大限度抑制EMI辐射。

LT8349集成了8V/6A功率开关，可在300kHz至4MHz的可编程固定开关频率下工作，且可与外部时钟同步。LT8349具有输出软启动和输出过压闭锁功能。

应用

    手持设备和工业电源
LT8349
8V、12A、双相低IQ同步升压转换器

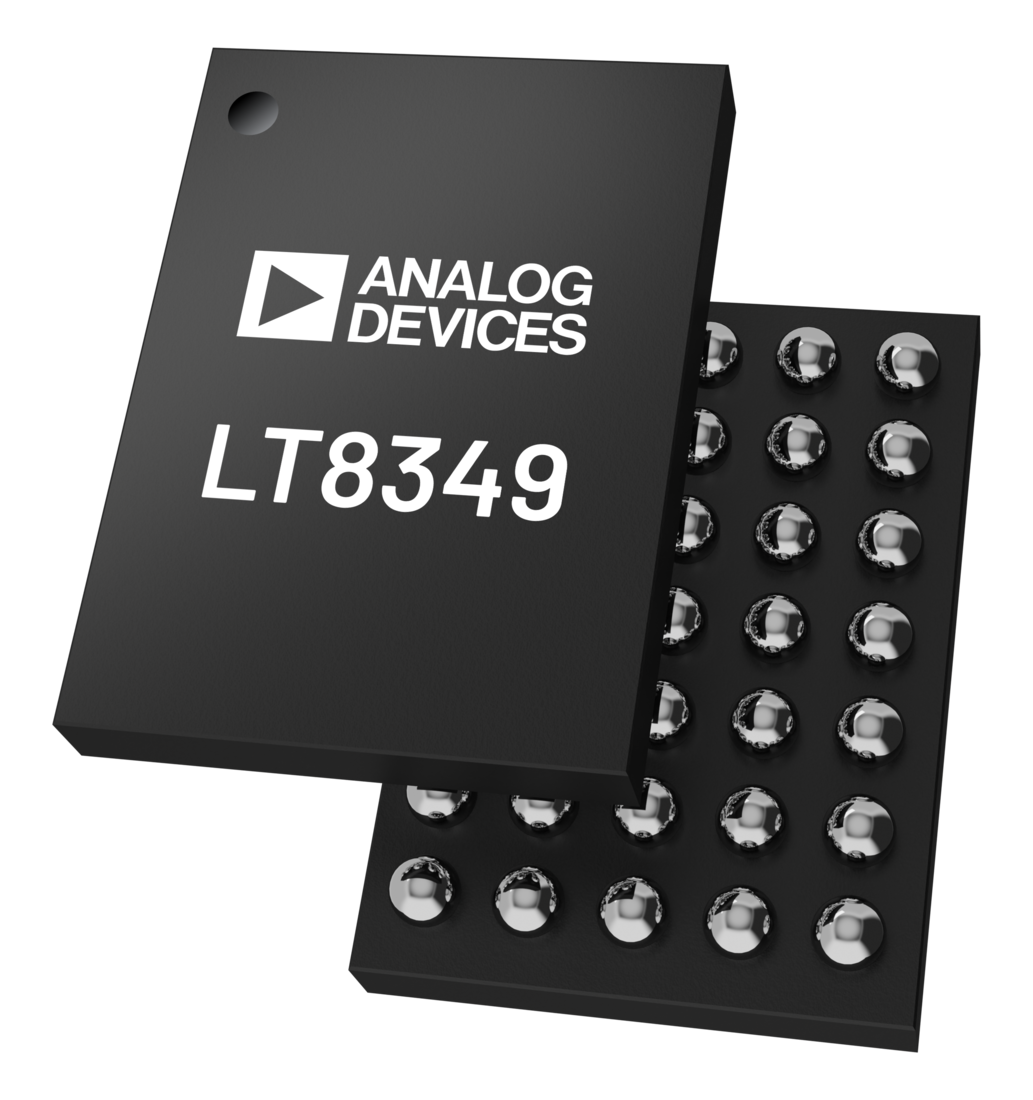

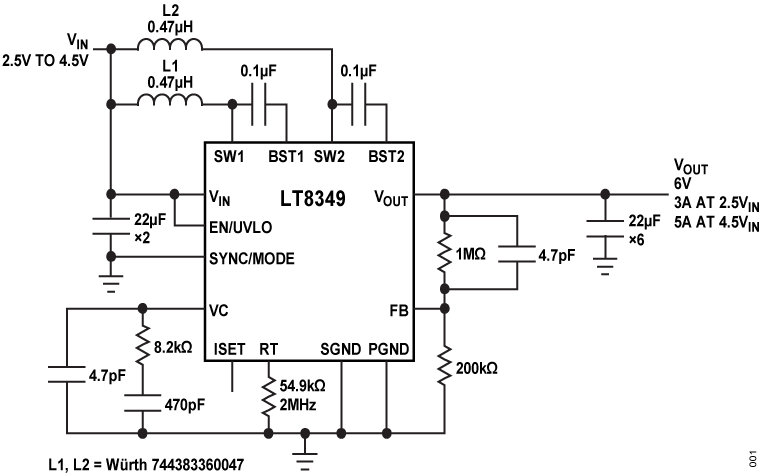

LT8349 Typical Application LT8349 Efficiency Curve LT8349 Chip Illustration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LT8349
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-LT8349-BZ

评估：LT8349 在 6V 输出电压应用中

立即购买 更多内容

特性和优点

  • 输入电压范围：2.5V 至 4.5V
  • 6V 输出电压
  • 4.5V 输入电压时负载电流高达 5A
  • 2MHz（每相）开关频率
  • 效率高达 97.1%（VIN = 4.5V, IOUT = 1A）
  • 使能/UVLO 输入，可通过电阻器编程 UVLO 阈值
  • 可选操作模式
  • 可选突发模式峰值电流 (IPK_BURST) 级别，用于优化性能
  • 外部频率同步
  • 外部补偿
  • 过温保护
  • 经过验证的印刷电路板（PCB）布局
  • 全面装配且经过测试
  • 符合 CISPR32 (EN55032) B 类传导和辐射发射要求

产品详情

EVAL-LT8349-BZ 评估板提供了经过验证的设计，用于评估 LT8349、2 相低 IQ、同步升压转换器。应用电路配置为展示最佳性能和组件尺寸。使用针对电磁干扰（EMI）和热性能进行优化的电路板布局示例将有助于确保设计人员在其系统中看到类似的性能。

该评估板配置为以每相 2MHz 的频率运行，输入电压范围为 2.5V 至 4.5V，输出电压为 6V，当 VIN 为 4.5V 时，可提供高达 5A 的负载电流。

该评估板具有可调节输入欠压锁定、外部时钟同步、热关断、可选操作模式和可选 Burst Mode 峰值电流等功能。

LT8349 转换器数据表 提供了该部件的完整描述，在操作评估板之前应结合本用户指南阅读该数据表。
EVAL-LT8349-BZ
评估：LT8349 在 6V 输出电压应用中

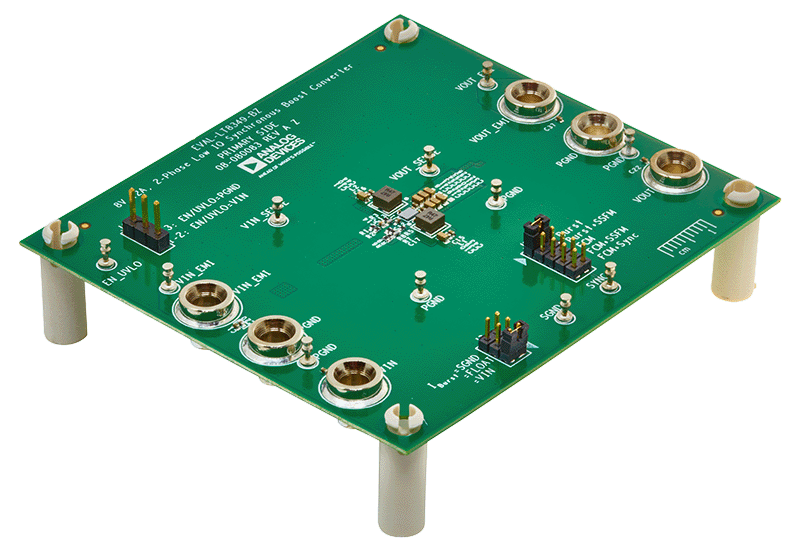

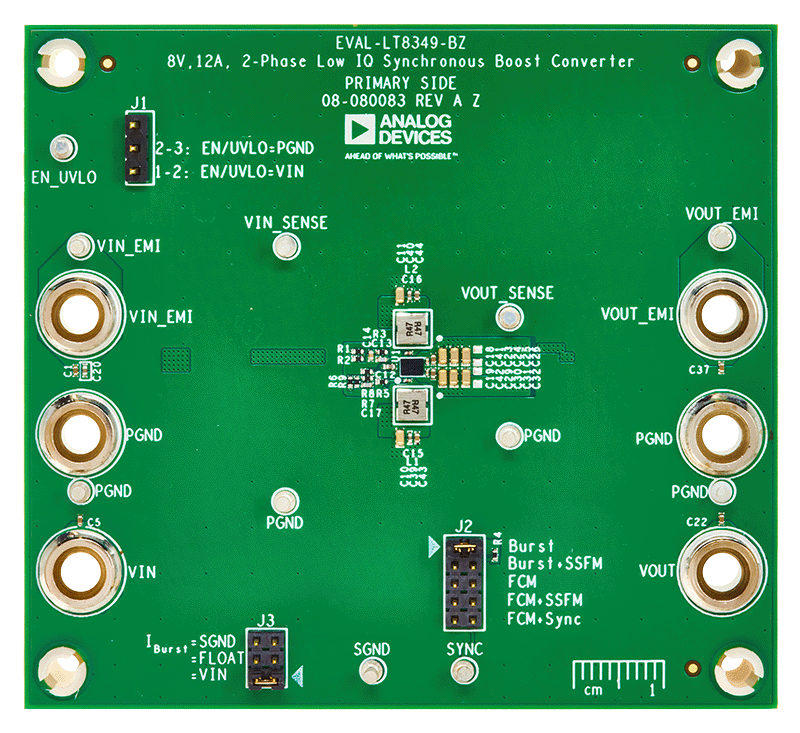

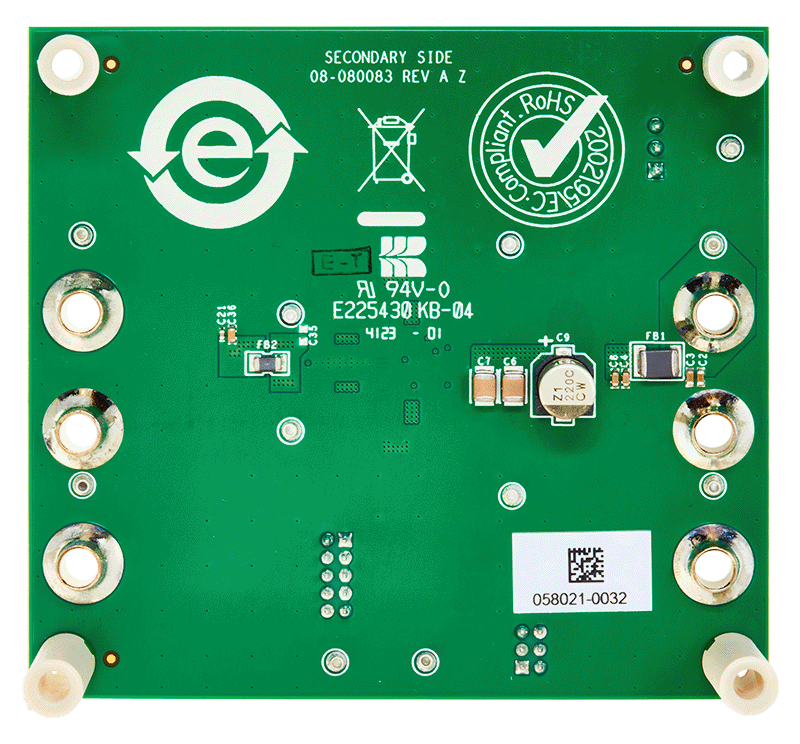

EVAL-LT8349-BZ Board Photo Angle View EVAL LT8349 BZ TOP web EVAL LT8349 BZ BOTTOM web
