LT83402

推荐用于新设计

42V、1A/2.5A 降压静音开关电源 3，带超低噪声参考电压

数据手册 (Rev. 0) 产品选型表

产品模型: 5

Viewing:

概述

Silent Switcher® 3 架构

超低 RMS 噪声（10Hz 至 100kHz）：–2.8μV_RMS
超低点噪声：10kHz 时为 4nV/√Hz
超低 EMI 辐射

超快瞬态响应

最小化输出电容

在高频下具有高效率

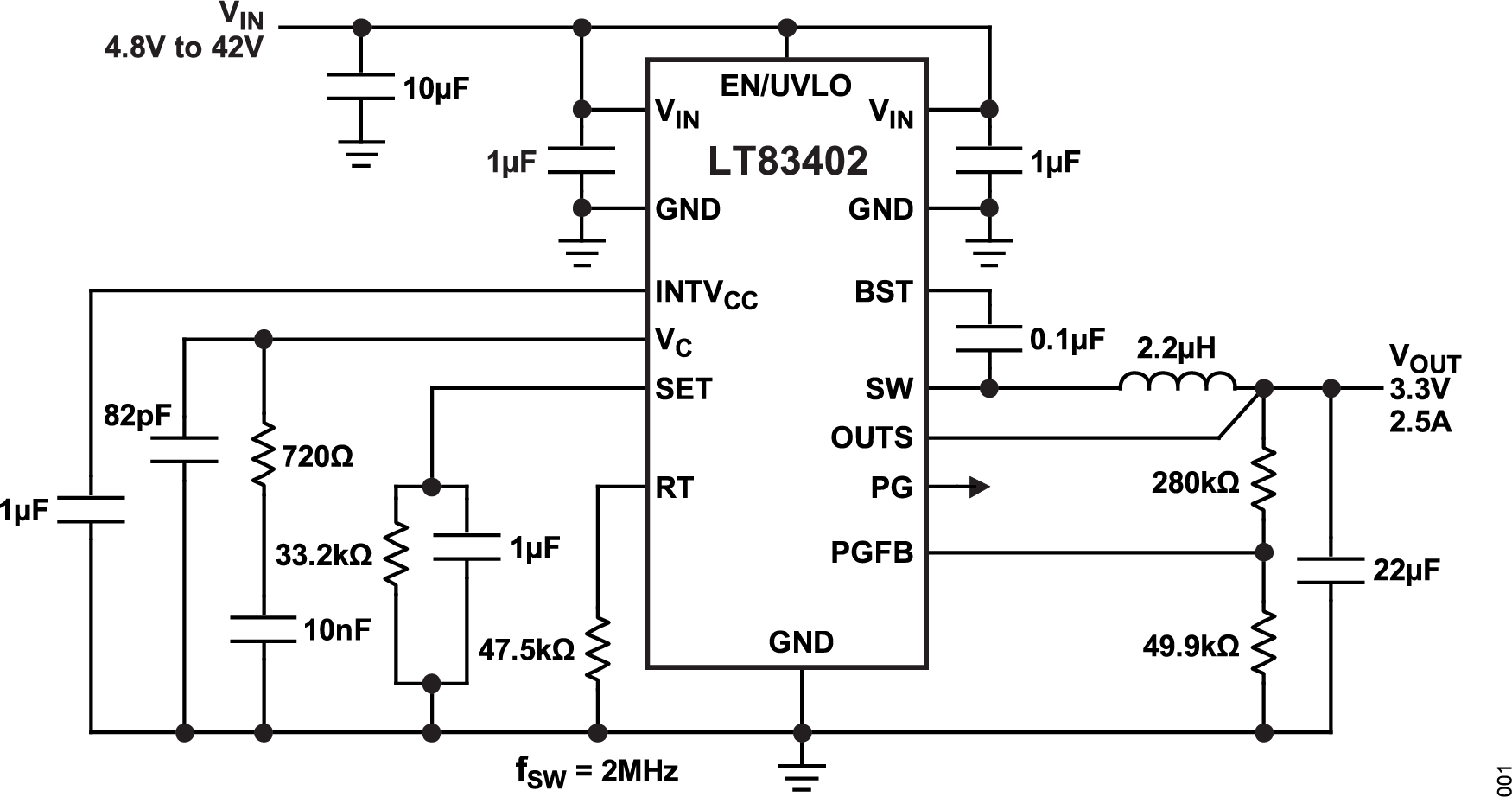

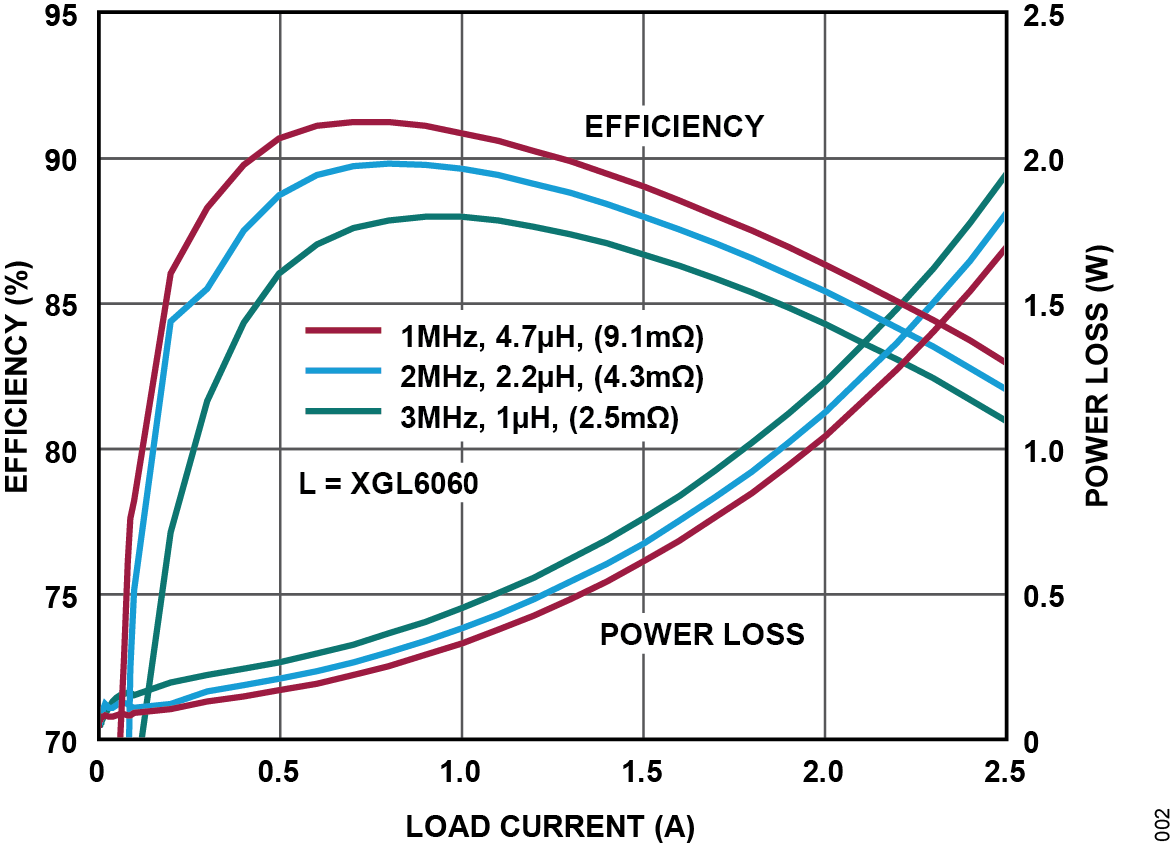

在 2MHz、12V_IN 至 5V_OUT 范围内效率高达 92.4%

输入电压范围：2.8V 至 42V
输出电压范围：0V 至 (V_IN - 1V)

单位增益配置，输出高达 15V_OUT

快速最短开关接通时间：22ns
精密基准电压源：带远程检测的过温精度为 ±0.8%
强制连续模式功能
可调并且可同步：300kHz 至 6MHz；
可编程电源正常

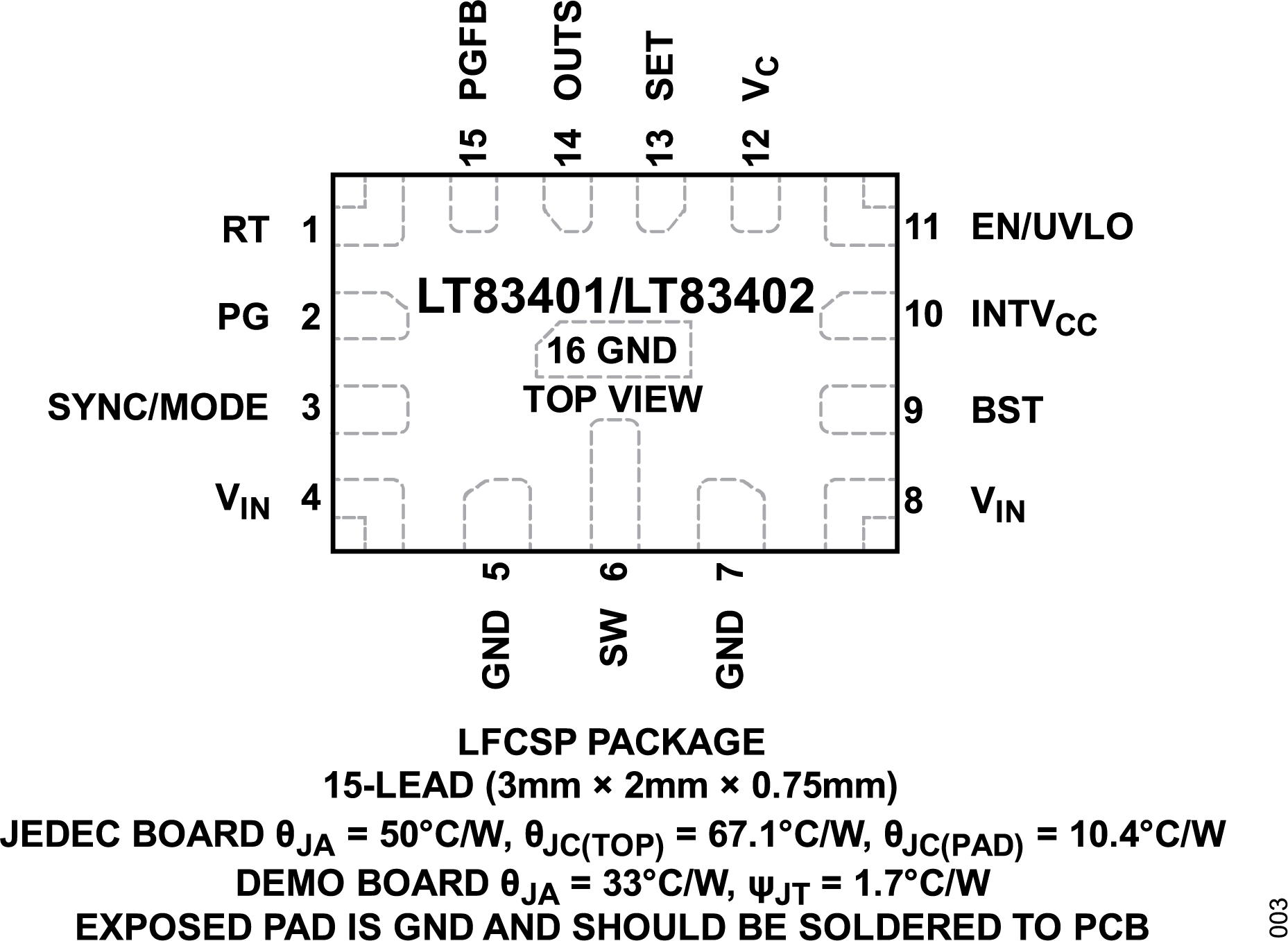

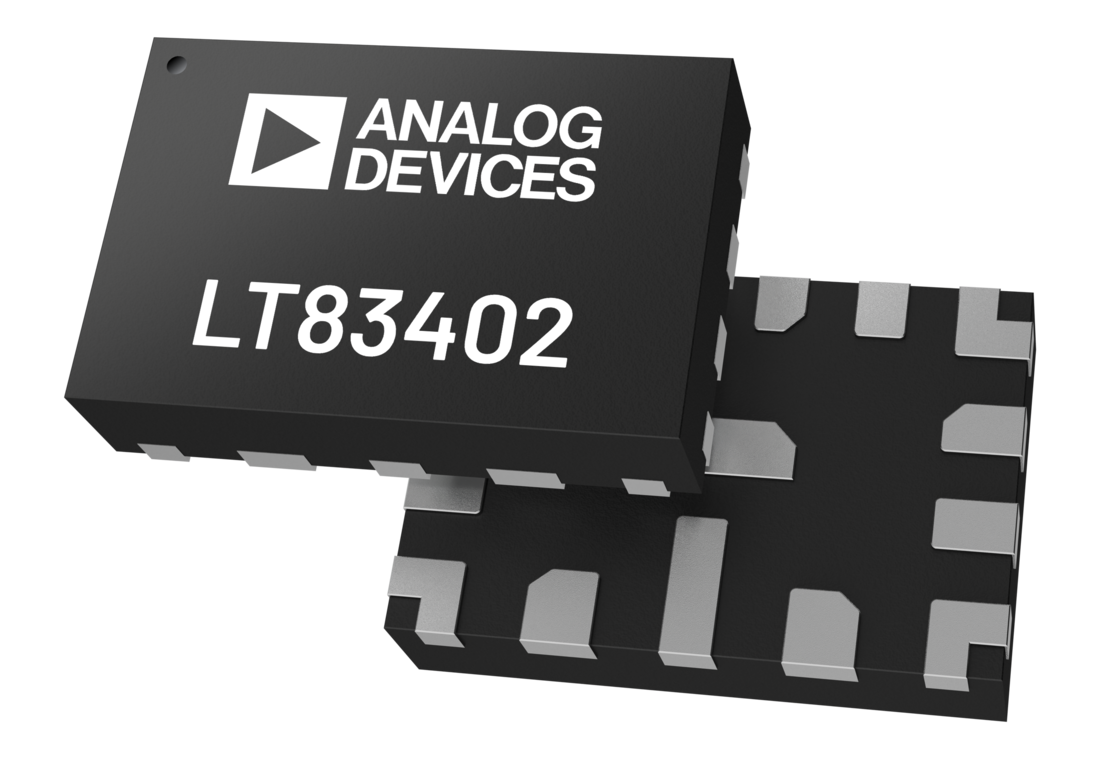

微型 15 引脚 3mm x 2mm LFCSP 封装；
引脚兼容系列：LT83201 (18V，1A)、LT83203 (18V，3A) 和 LT83205 (18V，5A)
AEC-Q100 认证进行中

LT83401/LT83402 同步降压稳压器采用独特的设计，将超低噪声基准电压源与静音开关架构相结合，从而实现高效率和优异的宽带噪声性能。^®^®

这种创新的超低噪声架构在开关稳压器中提供了卓越的低频（0.1Hz 至 100kHz）输出噪声性能。输出电压可用单个电阻器进行编程，从而产生与输出电压无关的几乎恒定的输出噪声。

静音开关架构最大限度地减少了电磁干扰 (EMI) 辐射，同时在高开关频率下提供高效率。

LT83401/LT83402 非常适合大电流、噪声敏感型应用，这些应用可受益于同步开关稳压器的高效率。

应用

汽车和工业电源
医疗应用：影像与诊断
高速高精度数据转换器
双极型超低噪声电源
低噪声仪器和显示器

产品模型: 5

参考资料

数据手册 1

LT83401/LT83402: 42V, 1A/2.5A Step-Down Silent Switcher 3 with Ultra-Low Noise Reference Data Sheet (Rev.0) 10/31/2025

用户手册 1

EVAL-LT83401-AZ/LT83402-AZ User Guide: 42V, 1A/2.5A Step-Down Silent Switcher 3 with Ultra-Low Noise Reference (Rev.0) 10/31/2025

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT83402RUDB#PBF	LGA	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT83402RUDB#TRMPBF	LGA	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT83402RUDB#TRPBF	LFCSP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT83402RUDB#WPBF	LGA	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LT83402RUDB#WTRPBF	LGA	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTpowerCAD

LTpowerCAD中提供以下器件的设计工具：

LT83402

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

42V、1A/2.5A 降压静音开关电源 3，带超低噪声参考电压

立即购买更多内容

产品详情

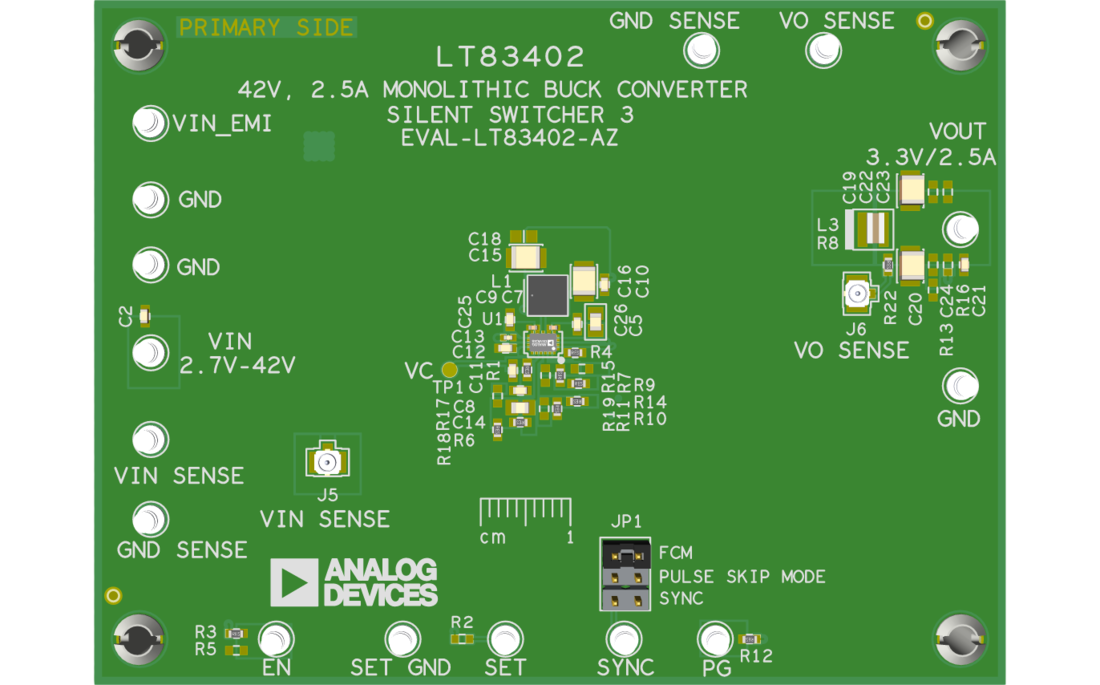

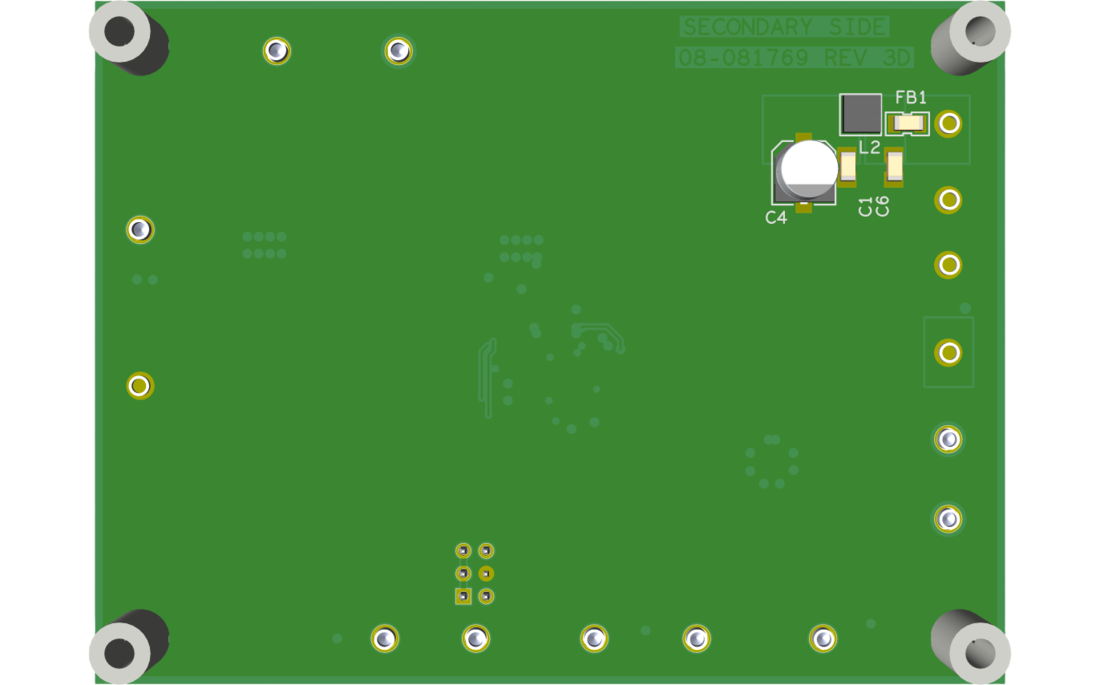

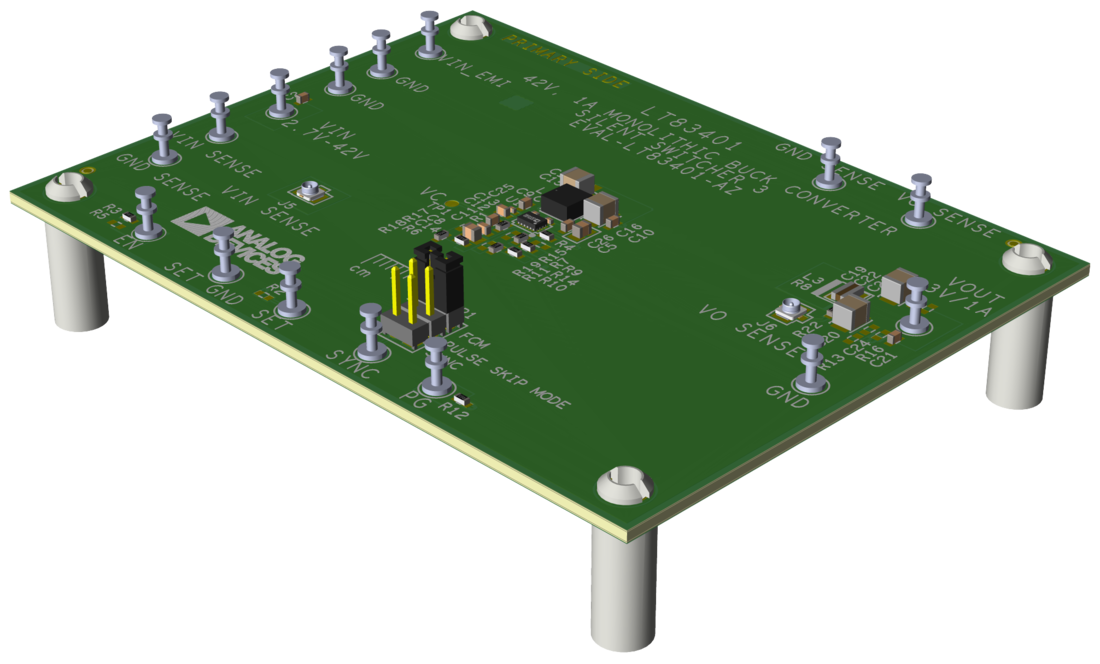

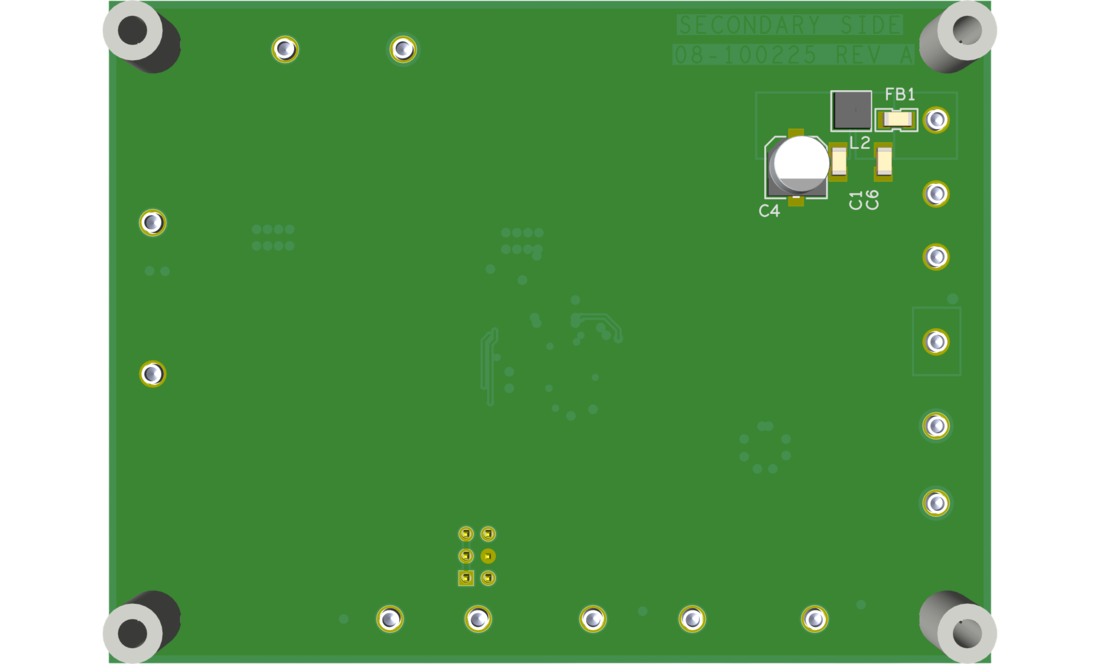

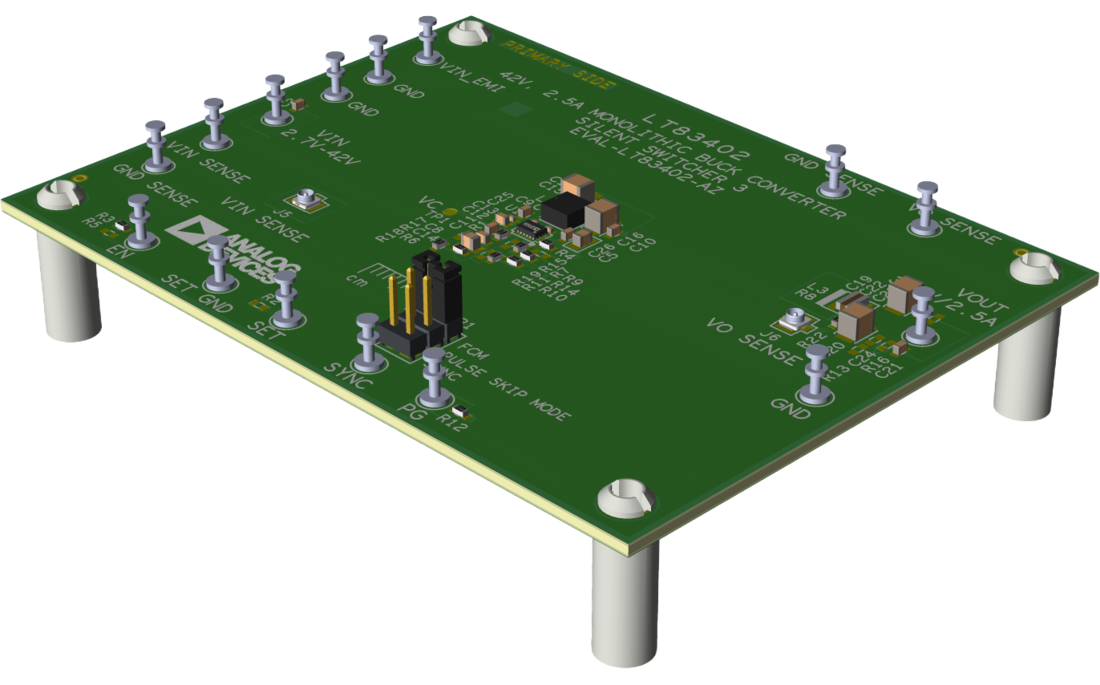

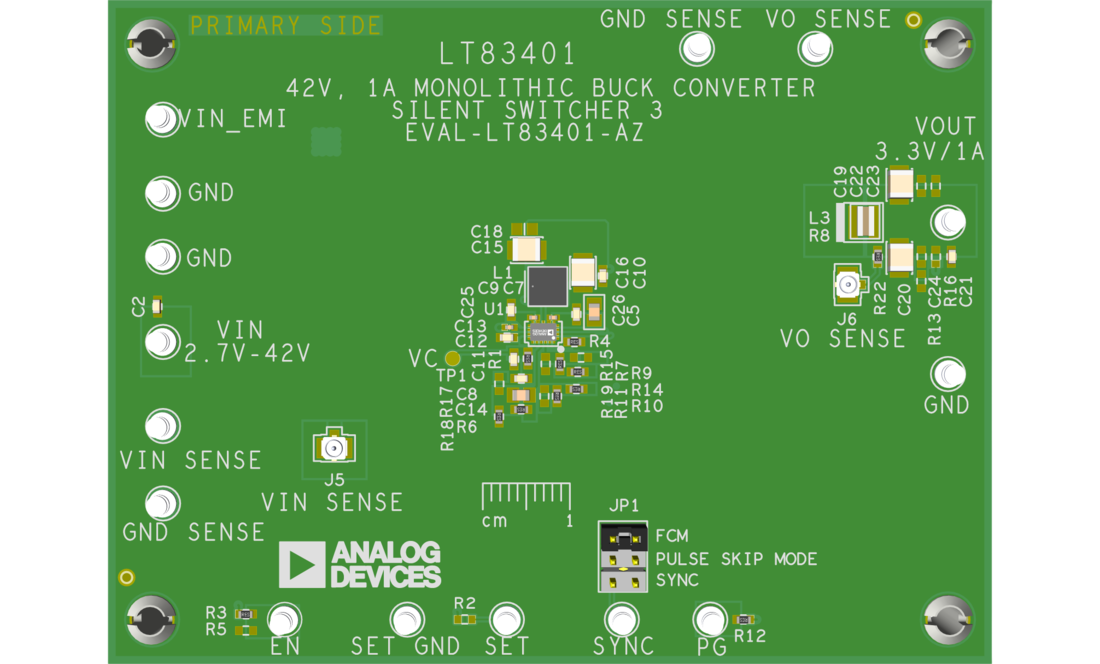

EVAL-LT83401-AZ 和 EVAL-LT83402-AZ（缩写为 EVAL-LT83401/2-AZ）演示板是 42V、1A 和 2.5A 同步 Silent Switcher^® 3 降压型调节器，具有超低噪声、高效率和高功率密度，分别采用 LT83401 和 LT83402（缩写为 LT83401/2）。EVAL-LT83401/2-AZ 的输入电压范围为 4.8V 至 42V。默认演示板设置为 3.3V 输出，最大直流输出电流为 1A/2.5A。LT83401/2 是一款结构紧凑、超低噪声、超低辐射、高效率、高速同步单片降压开关稳压器。LT83401/2 凭借其独特的超低噪声基准和第三代静音开关架构设计，实现了高效率和优异的宽带噪声性能。22ns 的最小导通时间允许在高频下实现高 V_IN 到低 V_OUT 的转换。

LT83401/2 的开关频率可以通过外部电阻 (RT) 或外部时钟进行编程，范围为 300kHz 至 6MHz。EVAL-LT83401/2-AZ 演示板的默认频率为 2MHz。演示板上的 SYNC/MODE 引脚默认接地，用于脉冲跳跃模式操作。要与外部时钟同步，请将 JP1 移至 SYNC 并将外部时钟应用到 SYNC 端子。通过分别移动 JP1 分流器，来选择强制连续模式 (FCM)。用户指南中的图 1 和图 2 显示了 EVAL-LT83401/2-AZ 在 FCM 操作下（从 V_IN 端子输入）12V 和 24V 输入时的效率。图 3 显示了 EVAL-LT83401-AZ 演示板上 LT83401 在 12V 和 24V 输入电压条件下，在整个负载范围内的温度上升情况。图 4 显示了 EVAL-LT83402-AZ 演示板上 LT83402 在 12V 和 24V 输入电压条件下，在整个负载范围内的温度上升情况。使用以下参考点测量外壳温升：峰值 IC 外壳温度和电路板上的某个点，用红色“X”标记，如用户指南中的热成像图 12 和图 13 所示。

请参阅用户指南了解完整描述。
