LT8336

具有 PassThru 的 40 V、2.5 A、低 IQ 同步升压 Silent Switcher

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 静音切换器® 架构
    • 超低 EMI 发射
    • 可选扩频频率调制 (SSFM)
  • 继承电源开关, 40 V, 2.5 A
  • 宽输入/输出电压范围:2.7 V 至 40 V
  • 低静态 VIN 引脚电流:
    • 0.3µA 关断电流
    • 4µA 连续模式® 运行
    • 15µA 直通 (VIN > VOUT)
  • 同步 MOSFET 的 100% 占空比容量
  • 可调并且可同步:300 kHz 至 3 MHz
  • 轻载时的脉冲跳跃或突发模式操作
  • 输出软启动和电源正常监控
  • 内部补偿
  • 精确的 1 V 使能引脚阈值
  • 小型 16 引脚 (3 mm × 3 mm) LQFN 封装
  • AEC-Q100 评定正在进行中
更多细节
show more Icon

LT8336是一款低IQ、同步升压DC/DC转换器。它采用Silent Switcher架构和可选展频,较大限度地降低了EMI辐射,同时可在高开关频率下提供高效率。

LT8336具有宽输入/输出电压范围、低VIN引脚静态电流(突发工作模式下)以及用于同步MOSFET的100%占空比能力(直通工作模式下,VIN ≥ VOUT),使其非常适合通用升压和汽车预升压应用。

LT8336集成了40V、2.5A功率开关,可在300kHz至3MHz的可编程固定开关频率下工作,且可与外部时钟同步。可以选择带或不带展频的跳脉冲或突发工作模式,以优化效率和EMI性能。

LT8336具有输出软启动、输出电源良好指示和输出过压闭锁功能。

应用

  • 汽车和工业电源
  • 通用升压

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT8336EV#PBF
  • HTML
  • HTML
LT8336EV#TRPBF
  • HTML
  • HTML
LT8336EV#WPBF
  • HTML
  • HTML
LT8336HV#PBF
  • HTML
  • HTML
LT8336HV#WPBF
  • HTML
  • HTML
LT8336JV#PBF
  • HTML
  • HTML
LT8336JV#WPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC2505A

具有2.5 A、40 V开关的低IQSilent Switcher同步升压转换器

zoom

DC2505A

具有2.5 A、40 V开关的低IQSilent Switcher同步升压转换器

具有2.5 A、40 V开关的低IQSilent Switcher同步升压转换器

产品详情

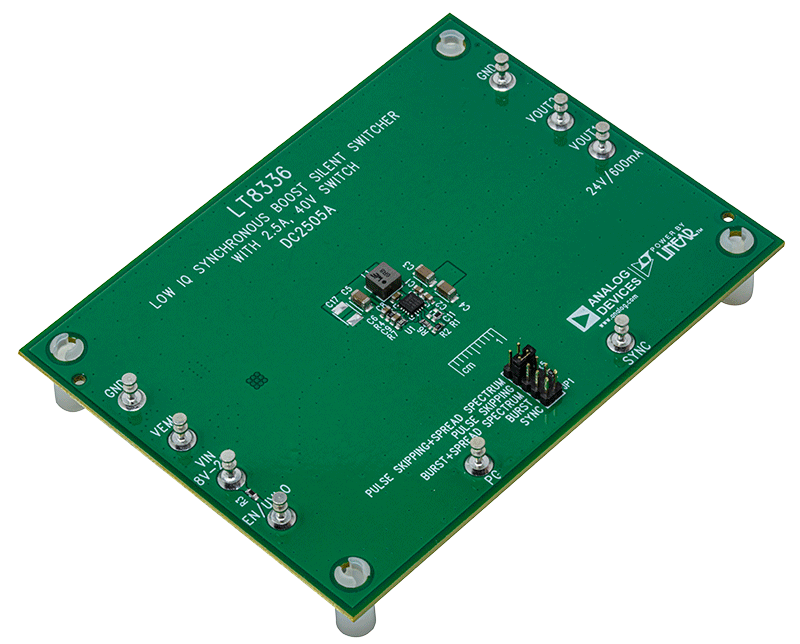

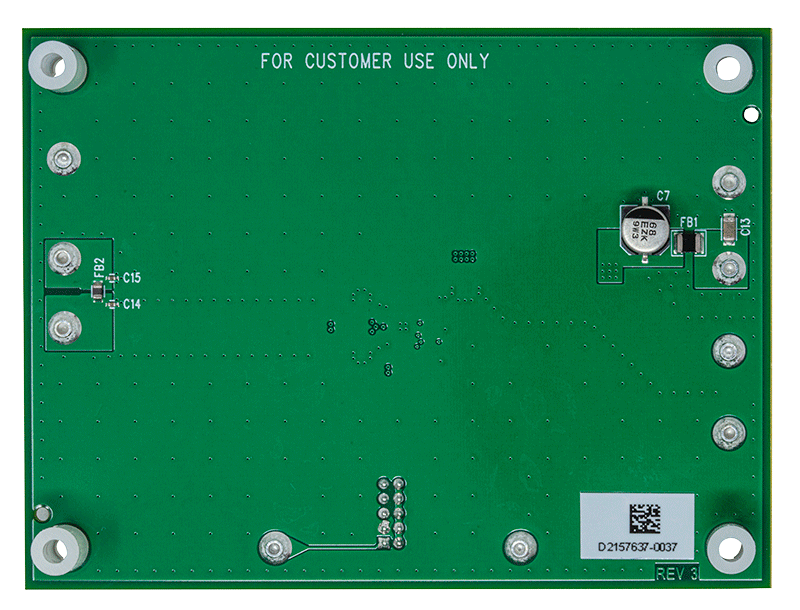

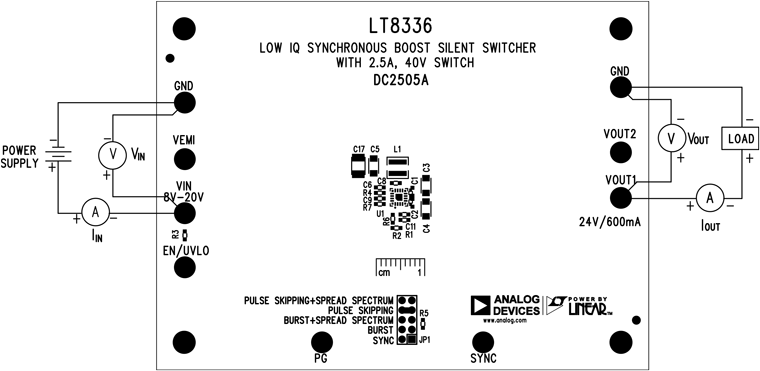

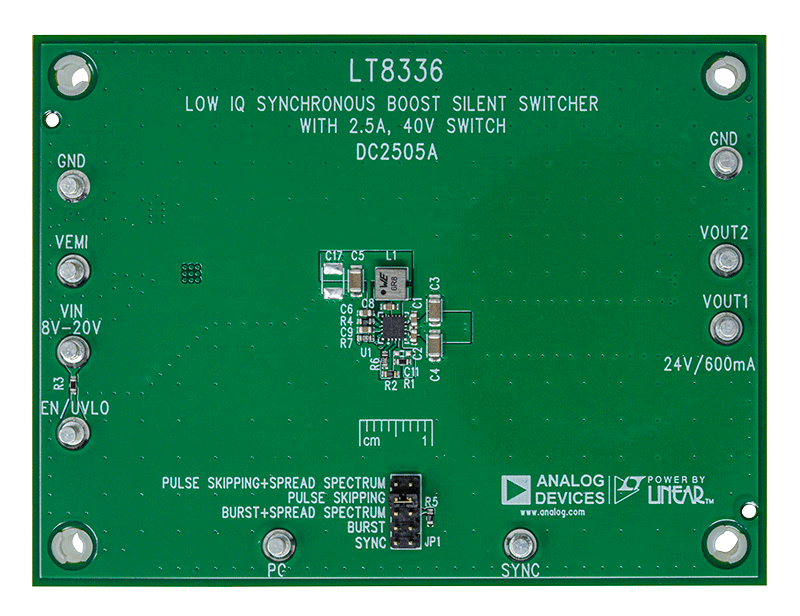

演示电路2505A是一款低IQ、Silent Switcher®同步升压转换器,内置LT8336。根据输入电压,DC2505A可将8V至20V电源电压转换为24V输出,负载电流高达1.5A。DC2505A可在2MHz的开关频率下工作。

DC2505A包含可选跳线JP1,以帮助选择所需的SYNC引脚工作模式。默认设置为跳脉冲工作模式。

DC2505A已安装EMI滤波器。可通过将电压源连接到VEMI端子并将输出连接到VOUT2端子包含该EMI滤波器。

“性能概览”部分详细介绍了DC2505A在室温下的额定值。

LT8336数据手册提供了完整的器件、操作说明和应用信息。必须将数据手册与DC2505A的此快速入门指南配合阅读。

工具和仿真

工具及仿真模型 2

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
