产品详情
特性
  • 可阻止高电压浪涌
  • 可调输出钳位电压
  • 过流保护
  • 宽工作范围:4 V 至 80 V
  • 反向输入保护高达 –60 V
  • 7 µA 低关断电流 (LT4356-1)
  • 适用于电平检测比较器或线性稳压器控制器的辅助放大器 (LT4356-2)
  • 可调故障计时器
  • 控制 N 通道 MOSFET
  • 关断引脚可承受 –60 V 至 100 V 电压
  • 故障输出指示
  • 保证工作温度 125°C

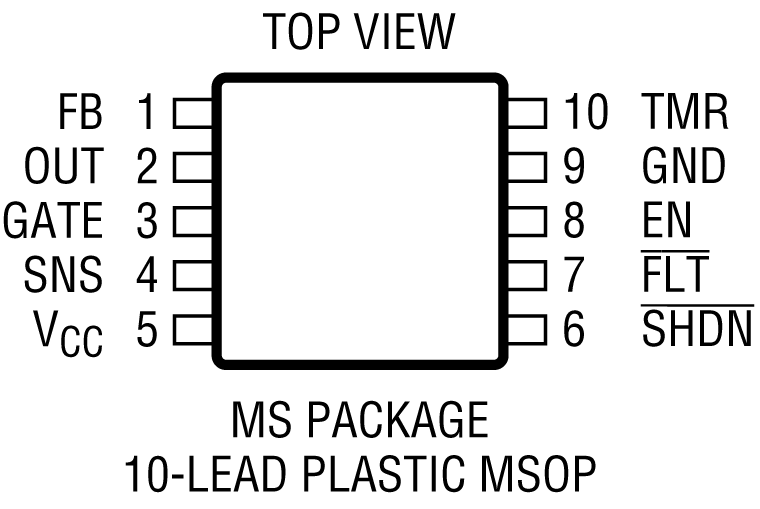

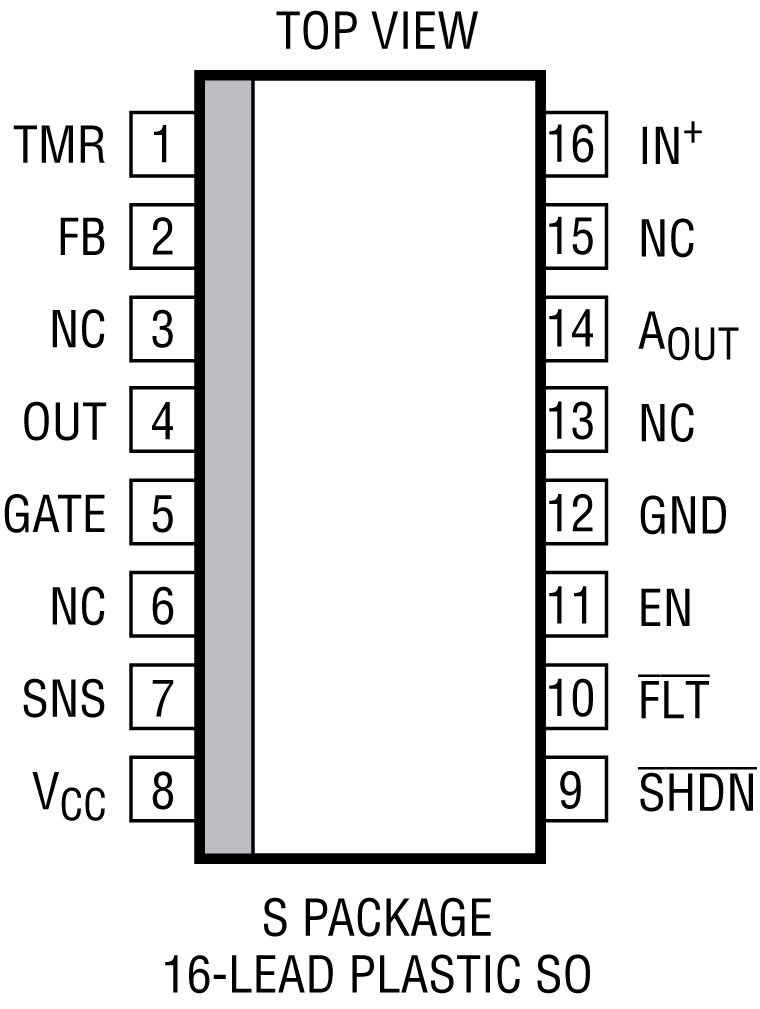

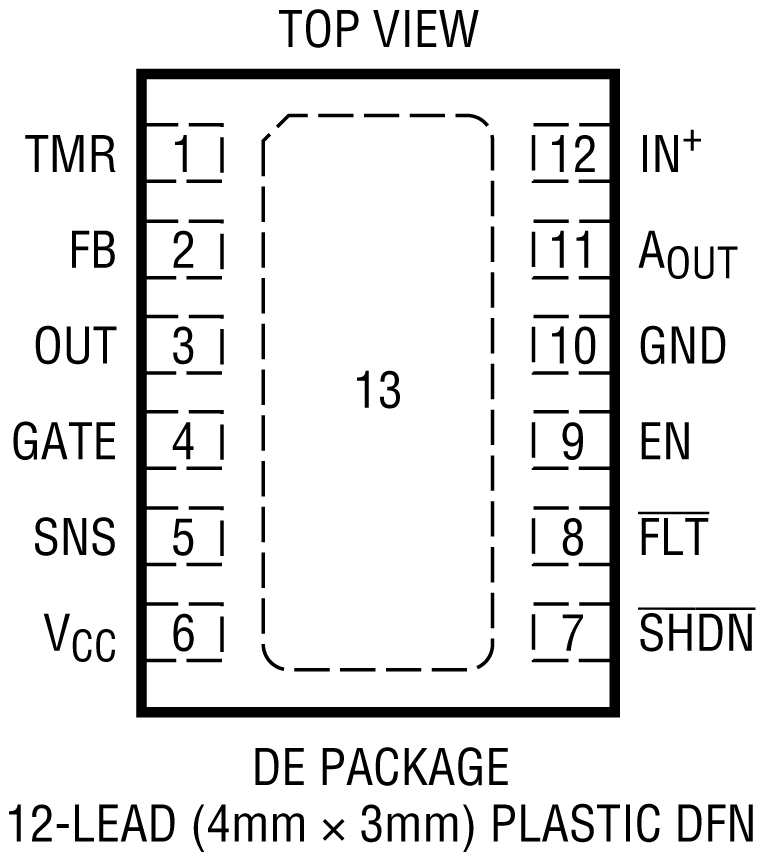

  • 采用 (4 mm × 3 mm) 12 引脚 DFN、10 引脚 MSOP 或 16 引脚 SO 封装
更多细节
show more Icon

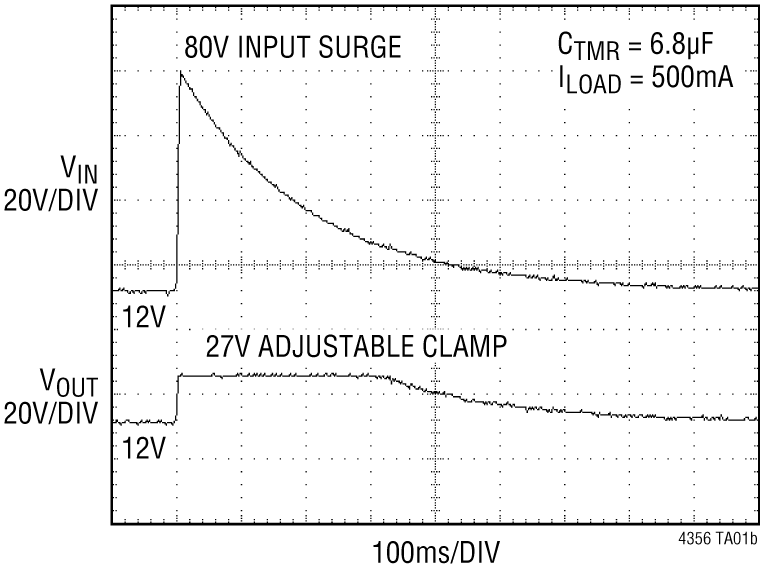

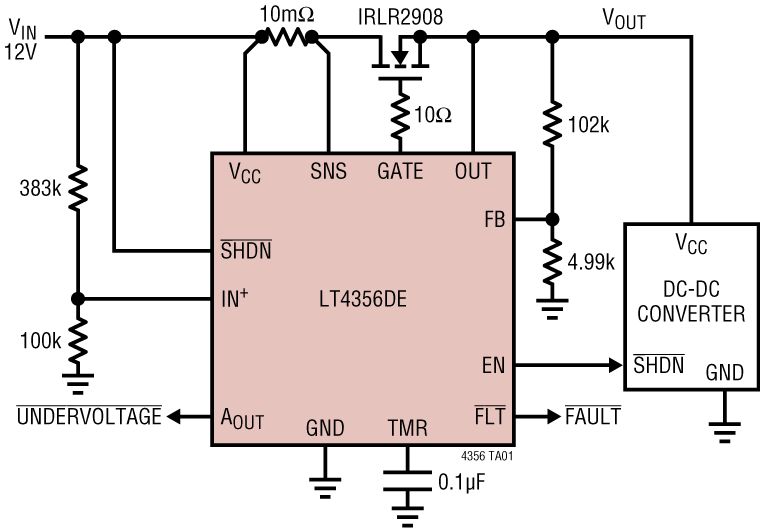

LT4356 浪涌抑制器可保护负载不受高电压瞬态的影响。它可在过压事件(例如汽车负载突降)期间通过控制外部 N 通道 MOSFET 来调节输出。输出将被限制为安全值,从而允许负载继续正常运行。LT4356 还可监控 VCC 和 SNS 引脚之间的电压降,以防止发生过流故障。内部放大器可将电流检测电压限制为 50 mV。在任一故障条件下,将会根据 MOSFET 应力按比例反向启动计时器。如果计时器终止,FLT 引脚将会拉低以警告即将关断。如果该状况持续存在,则会关闭 MOSFET。经过一段冷却期后,GATE 引脚将会上拉,重新接通 MOSFET。

该辅助放大器可用作电压检测比较器或用于驱动外部 PNP 调整管的线性稳压器控制器。

可以使用背靠背 FET 来代替肖特基二极管以实现反向输入保护,从而减小电压降和功率损失。关断引脚可在关断期间将 LT4356-1 的静态电流降低至 7 µA 以下。LT4356-2 与 LT4356-1 的不同之处在于,在关断期间,它可将静态电流降低至 60 µA 并使辅助放大器保持带电,用作欠压锁定或始终开启的稳压器。


LT4356-1

LT4356MP-1
LT4356-2

LT4356MP-2
LT4356-3

LT4356MP-3
低关断电流 7 uA 60 uA 7 uA
处于关断状态的辅助放大器 关闭 始终通电 关闭
故障重试 重试 重试 闩锁
封装 DFN-12、MS-10、SO-16 DFN-12、SO-16 DFN-12、MS-10、SO-16
温度等级 C、I、H、MP C、I、H、MP C、I、H、MP

应用

  • 汽车/航空电子设备浪涌保护
  • 热交换/带电插入
  • 电池供电系统的高端开关
  • 本质安全应用

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

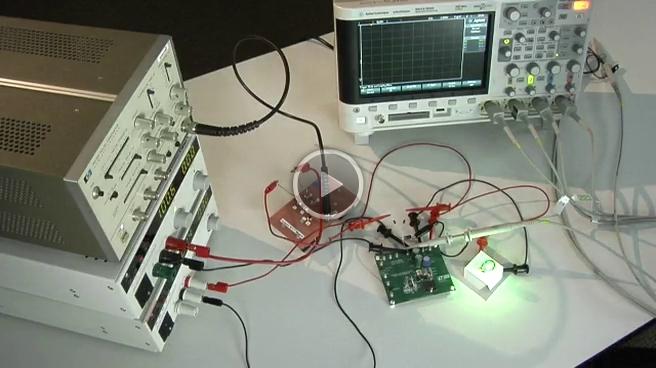

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT4356CDE-1#PBF
  • HTML
  • HTML
LT4356CDE-1#TRPBF
  • HTML
  • HTML
LT4356CDE-2#PBF
  • HTML
  • HTML
LT4356CDE-2#TRPBF
  • HTML
  • HTML
LT4356CMS-1#PBF
  • HTML
  • HTML
LT4356CMS-1#TRPBF
  • HTML
  • HTML
LT4356CS-1#PBF
  • HTML
  • HTML
LT4356CS-1#TRPBF
  • HTML
  • HTML
LT4356CS-2#PBF
  • HTML
  • HTML
LT4356CS-2#TRPBF
  • HTML
  • HTML
LT4356HDE-1#PBF
  • HTML
  • HTML
LT4356HDE-1#TRPBF
  • HTML
  • HTML
LT4356HDE-2#PBF
  • HTML
  • HTML
LT4356HDE-2#TRPBF
  • HTML
  • HTML
LT4356HMS-1#PBF
  • HTML
  • HTML
LT4356HMS-1#TRPBF
  • HTML
  • HTML
LT4356HS-1#PBF
  • HTML
  • HTML
LT4356HS-1#TRPBF
  • HTML
  • HTML
LT4356HS-2#PBF
  • HTML
  • HTML
LT4356HS-2#TRPBF
  • HTML
  • HTML
LT4356IDE-1#PBF
  • HTML
  • HTML
LT4356IDE-1#TRPBF
  • HTML
  • HTML
LT4356IDE-2#PBF
  • HTML
  • HTML
LT4356IDE-2#TRPBF
  • HTML
  • HTML
LT4356IMS-1#PBF
  • HTML
  • HTML
LT4356IMS-1#TRPBF
  • HTML
  • HTML
LT4356IS-1#PBF
  • HTML
  • HTML
LT4356IS-1#TRPBF
  • HTML
  • HTML
LT4356IS-2#PBF
  • HTML
  • HTML
LT4356IS-2#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 15, 2019

- 19_0275

LT4356-2 Notification of Die Revision Change

LT4356CDE-2#PBF

量产

LT4356CDE-2#TRPBF

量产

LT4356CS-2#PBF

量产

LT4356CS-2#TRPBF

量产

LT4356HDE-2#PBF

量产

LT4356HDE-2#TRPBF

量产

LT4356HS-2#PBF

量产

LT4356HS-2#TRPBF

量产

LT4356IDE-2#PBF

量产

LT4356IDE-2#TRPBF

量产

LT4356IS-2#PBF

量产

LT4356IS-2#TRPBF

量产

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT4356CMS-1#PBF

量产

LT4356CMS-1#TRPBF

量产

LT4356HMS-1#PBF

量产

LT4356HMS-1#TRPBF

量产

LT4356IMS-1#PBF

量产

LT4356IMS-1#TRPBF

量产

8月 6, 2022

- 22_0173

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LT4356CS-1#PBF

量产

LT4356CS-1#TRPBF

量产

LT4356CS-2#PBF

量产

LT4356CS-2#TRPBF

量产

LT4356HS-1#PBF

量产

LT4356HS-1#TRPBF

量产

LT4356HS-2#PBF

量产

LT4356HS-2#TRPBF

量产

LT4356IS-1#PBF

量产

LT4356IS-1#TRPBF

量产

LT4356IS-2#PBF

量产

LT4356IS-2#TRPBF

量产

10月 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT4356HMS-1#PBF

量产

LT4356HMS-1#TRPBF

量产

LT4356IMS-1#PBF

量产

LT4356IMS-1#TRPBF

量产

4月 18, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT4356HMS-1#PBF

量产

LT4356HMS-1#TRPBF

量产

LT4356IMS-1#PBF

量产

LT4356IMS-1#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

11月 15, 2019

- 19_0275

arrow down

LT4356-2 Notification of Die Revision Change

LT4356CDE-2#PBF

量产

LT4356CDE-2#TRPBF

量产

LT4356CS-2#PBF

量产

LT4356CS-2#TRPBF

量产

LT4356HDE-2#PBF

量产

LT4356HDE-2#TRPBF

量产

LT4356HS-2#PBF

量产

LT4356HS-2#TRPBF

量产

LT4356IDE-2#PBF

量产

LT4356IDE-2#TRPBF

量产

LT4356IS-2#PBF

量产

LT4356IS-2#TRPBF

量产

2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT4356CMS-1#PBF

量产

LT4356CMS-1#TRPBF

量产

LT4356HMS-1#PBF

量产

LT4356HMS-1#TRPBF

量产

LT4356IMS-1#PBF

量产

LT4356IMS-1#TRPBF

量产

8月 6, 2022

- 22_0173

arrow down

Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]

LT4356CS-1#PBF

量产

LT4356CS-1#TRPBF

量产

LT4356CS-2#PBF

量产

LT4356CS-2#TRPBF

量产

LT4356HS-1#PBF

量产

LT4356HS-1#TRPBF

量产

LT4356HS-2#PBF

量产

LT4356HS-2#TRPBF

量产

LT4356IS-1#PBF

量产

LT4356IS-1#TRPBF

量产

LT4356IS-2#PBF

量产

LT4356IS-2#TRPBF

量产

10月 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

LT4356HMS-1#PBF

量产

LT4356HMS-1#TRPBF

量产

LT4356IMS-1#PBF

量产

LT4356IMS-1#TRPBF

量产

4月 18, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

LT4356HMS-1#PBF

量产

LT4356HMS-1#TRPBF

量产

LT4356IMS-1#PBF

量产

LT4356IMS-1#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

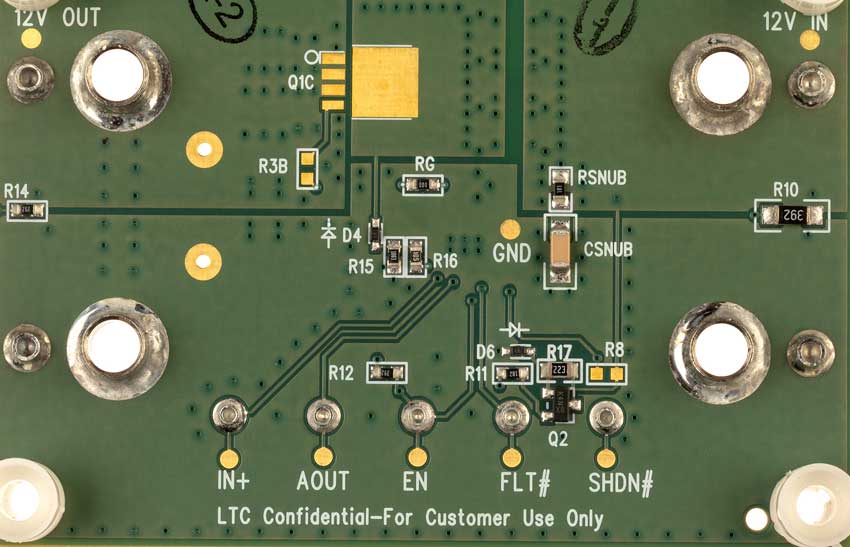

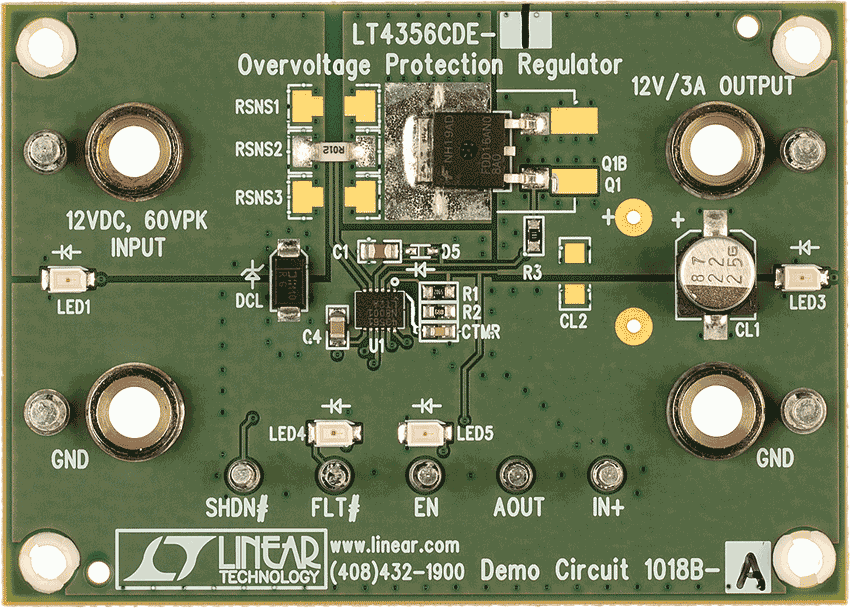

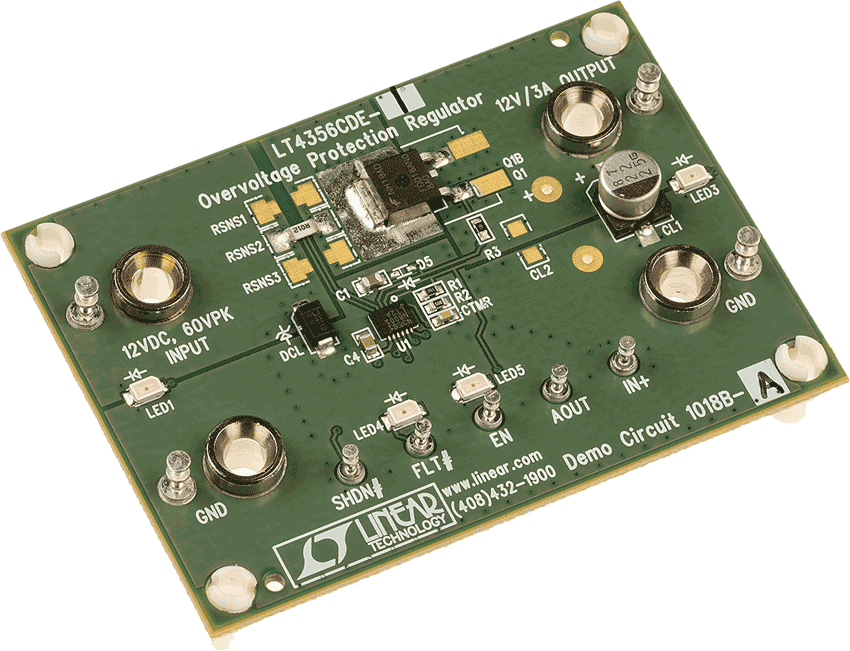

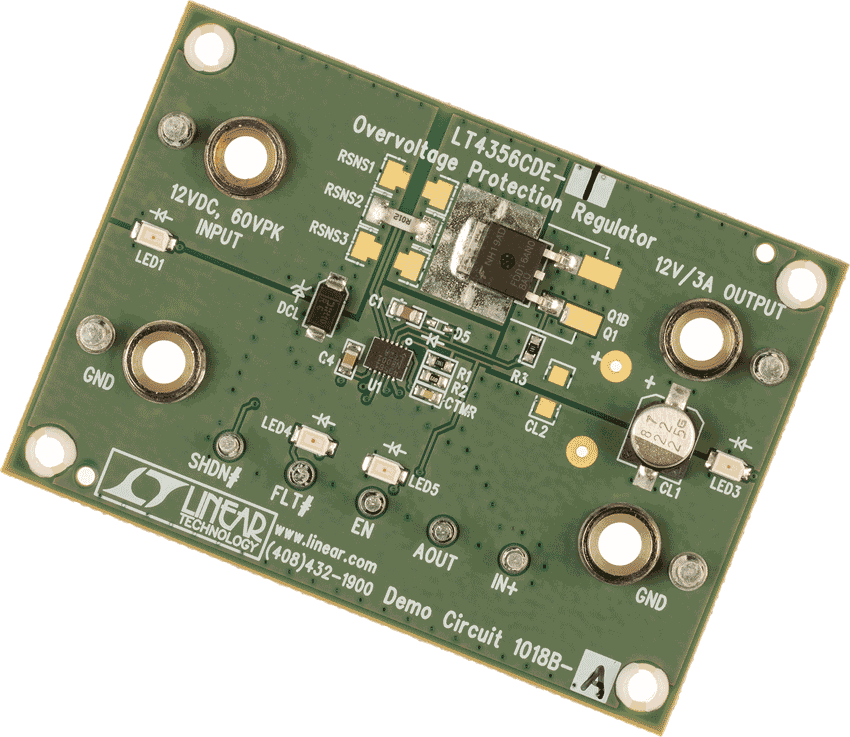

DC1018B-A

LT4356-1演示 | 具有自动重试功能的过压保护稳压器

reference details image

DC1018B-B

LT4356-2演示 | 具有自动重试功能的过压保护稳压器,辅助放大器在关断期间保持开启状态

zoom

DC1018B-B

LT4356-2演示 | 具有自动重试功能的过压保护稳压器,辅助放大器在关断期间保持开启状态

LT4356-2演示 | 具有自动重试功能的过压保护稳压器,辅助放大器在关断期间保持开启状态

特性和优点

  • 适用于电流高达 3 A 的汽车应用
  • 适用于 D-Pak、D2-Pak 或 S-8 MOSFET 的三布局
  • 0.093 英寸转台孔可容纳 12 AWG 导线
  • LED 显示输入、输出、故障和启用状态
  • 可轻松修改以适应高达 20 A 的电流

产品详情

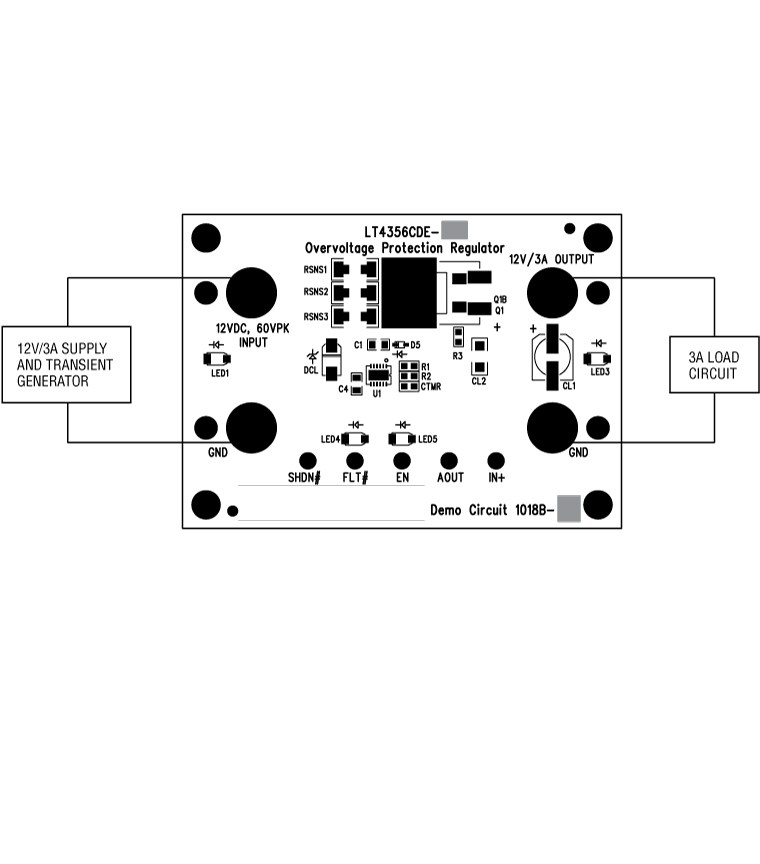

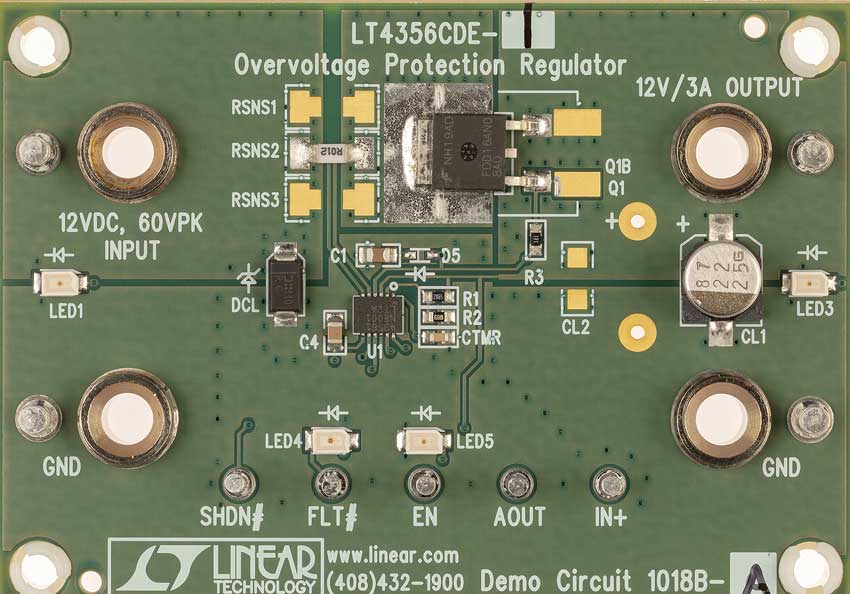

演示电路 DC1018B-B 展示了 12 V、3 A 应用中的 LT4356-2 浪涌抑制器。在输出端,高达 60 V 的输入瞬变被限制在 16 V;持续的过压情况会导致限制器跳变,并在过压消除之后执行重试操作。

LED 指示是否存在 +12 V 输入和输出、以及故障输出 FLT# 和启用输出 EN 的状态。

输入和输出连接通过 93 mil 转台进行,如果移除,则可插入最多 12 根用于原位测试的标准线。

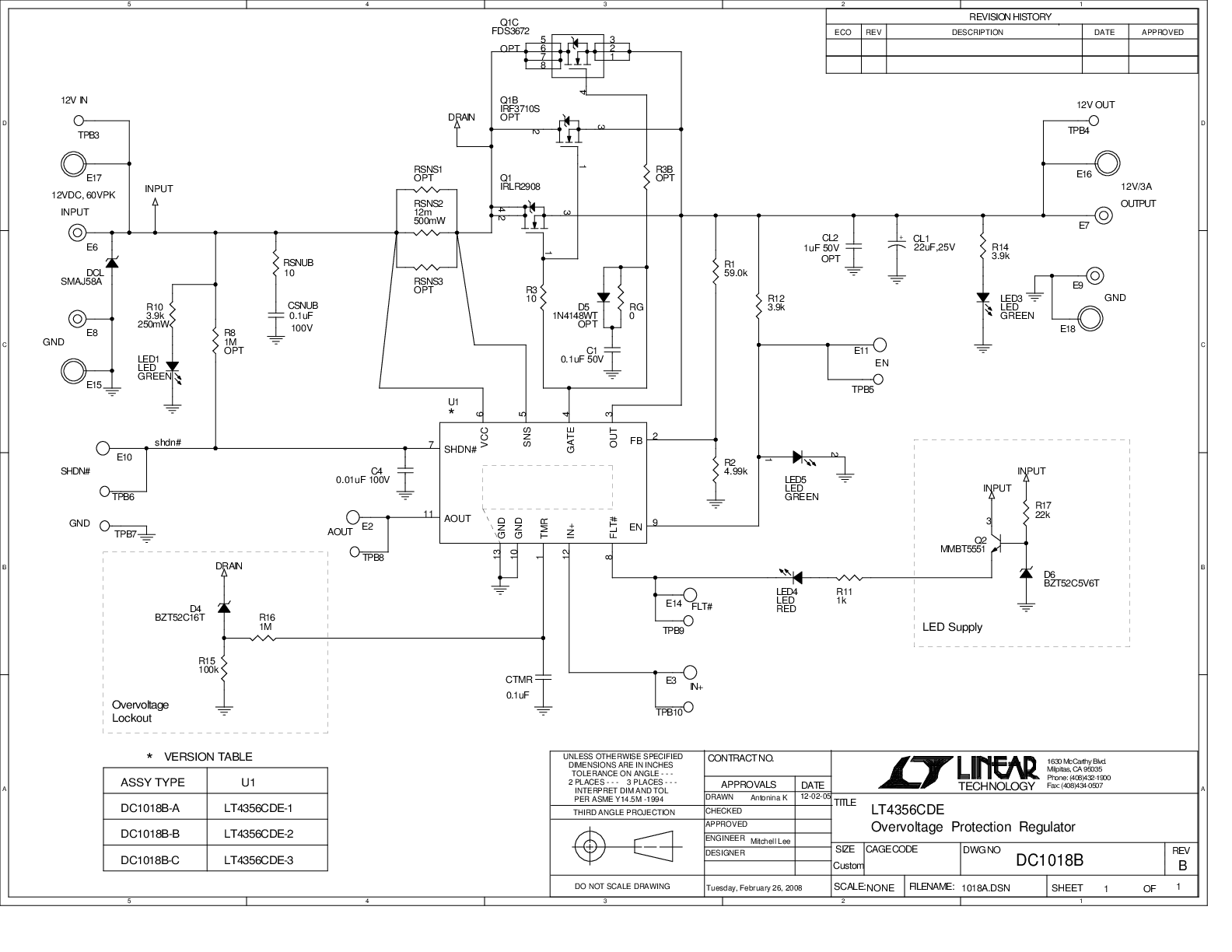

下面提供了此电路板的设计文件。

应用

  • 服务器、路由器、交换机
  • 大容量存储
  • 风扇托盘
  • 汽车模块
