LT4356-3: Surge Stopper with Fault Latchoff Data Sheet (Rev. D)8/3/2012PDF305K
同类型推荐
概览
优势和特点
- 可阻止高电压浪涌
- 可调输出钳位电压
- 过流保护
- 宽工作范围：4V 至 80V
- 反向输入保护高达 –60V
- 7µA 低关断电流
- 可调闩锁故障计时器
- 控制 N 通道 MOSFET
- 关断引脚可承受 –60V 至 100V 电压
- 故障输出指示
- 适用于电平检测比较器或线性稳压器控制器的辅助放大器

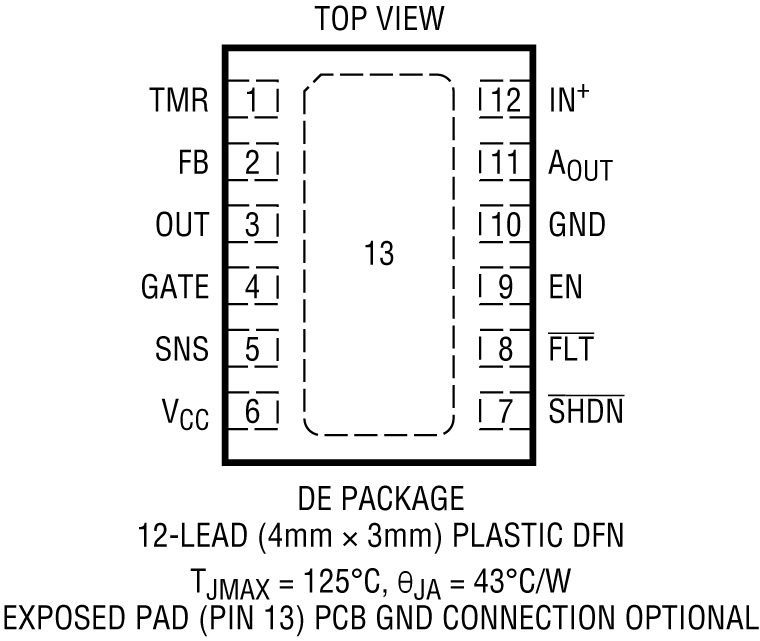

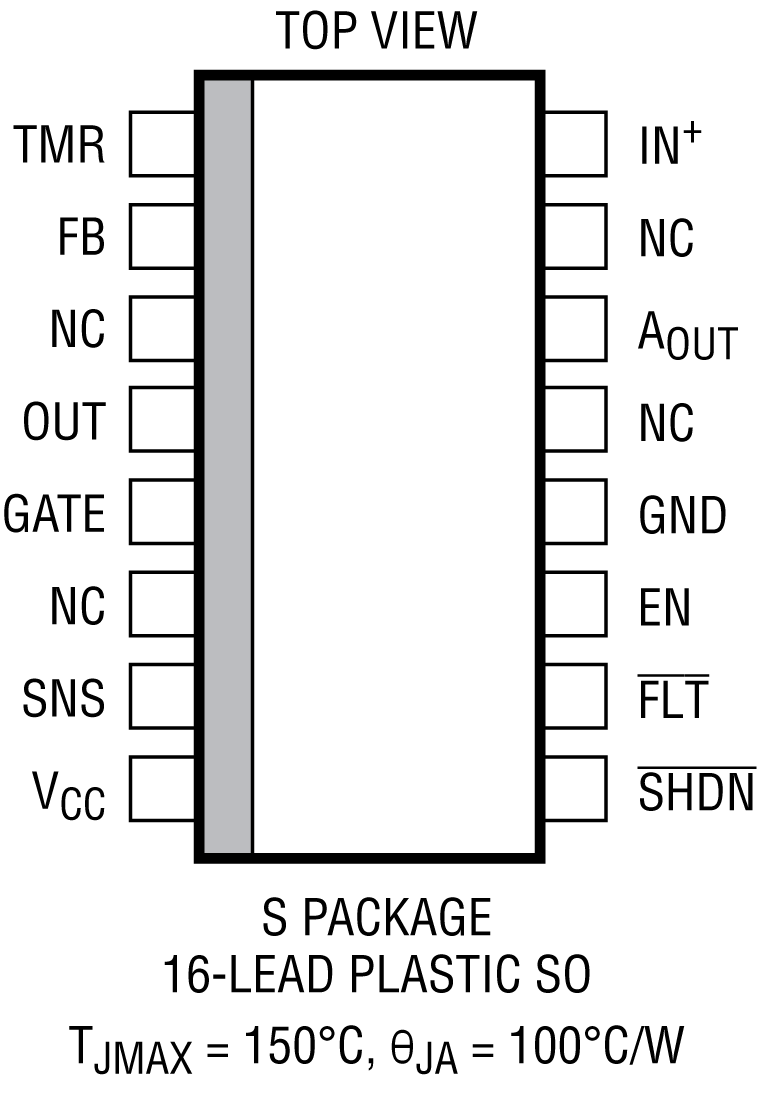

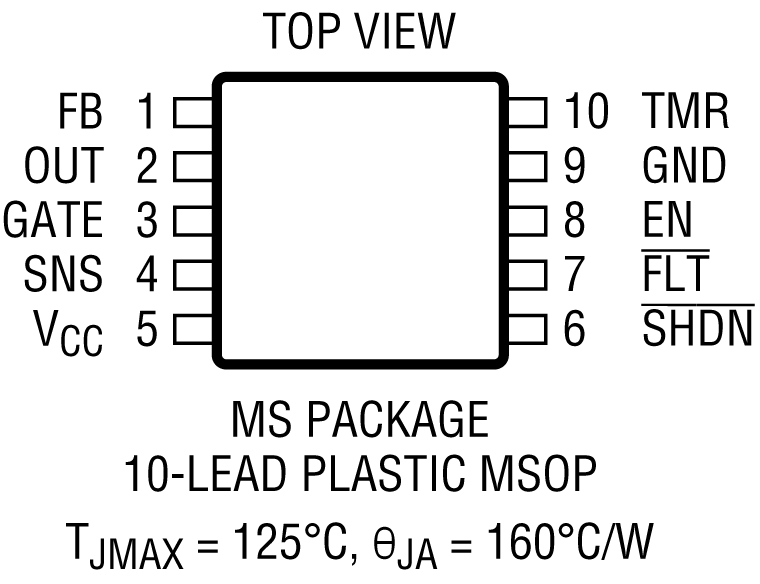

- 采用 12 引脚 4mm × 3mm DFN、10 引脚 MSOP 和 16 引脚 SO 封装
产品详情

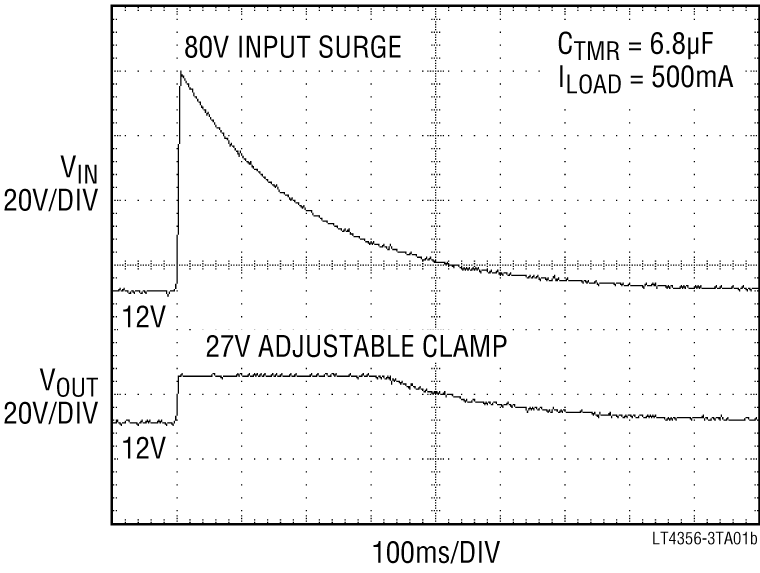

LT4356-3 浪涌抑制器可保护负载不受高电压瞬态的影响。它可在过压事件（例如汽车负载突降）期间通过控制外部 N 通道 MOSFET 来调节输出。输出将被限制为安全值，从而允许负载继续正常运行。LT4356-3 还可监控 VCC 和 SNS 引脚之间的电压降，以防止发生过流故障。内部放大器可将电流检测电压限制为 50mV。在任一故障条件下，将会根据 MOSFET 应力按比例反向启动计时器。如果计时器终止，FLT 引脚将会拉低以警告即将关断。如果该状况持续存在，则会关闭 MOSFET，直到 SHDN 引脚暂时拉低。
该辅助放大器可用作电压检测比较器或用于驱动外部 PNP 调整管的线性稳压器控制器。
可以使用背靠背 FET 来代替肖特基二极管以实现反向输入保护，从而减小电压降和功率损失。SHDN 输入可关闭器件（包括辅助放大器），并将静态电流降至 7µA 以下。
| LT4356-1 LT4356MP-1 |
LT4356-2 LT4356MP-2 |
LT4356-3 LT4356MP-3 |
|
| 低关断电流 | 7µa | 60µa | 7µa |
| 处于关断状态的辅助放大器 | 关闭 | 始终通电 | 关闭 |
| 故障重试 | 重试 | 重试 | 闩锁 |
| 封装 | DFN-12、MS-10、SO-16 | DFN-12、SO-16 | DFN-12、MS-10、SO-16 |
| 温度等级 | C、I、H、MP | C、I、H、MP | C、I、H、MP |
应用
- 汽车/航空电子设备浪涌保护
- 热交换/带电插入
- 电池供电系统的高端开关
类似器件 点击在参数搜索中查看所有
|
Part#
|
# of Channels
|
Comments
|
Ishutdown (typ)
|
Vin Range
|
|---|---|---|---|---|
|
1
|
Ride-through protection, Adjustable output-clamp and circuit-breaker with timer, Shutdown mode, Auto
|
7µ
|
4V to 80V
|
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R568 Reliability Data3/23/2018PDF179 K
-

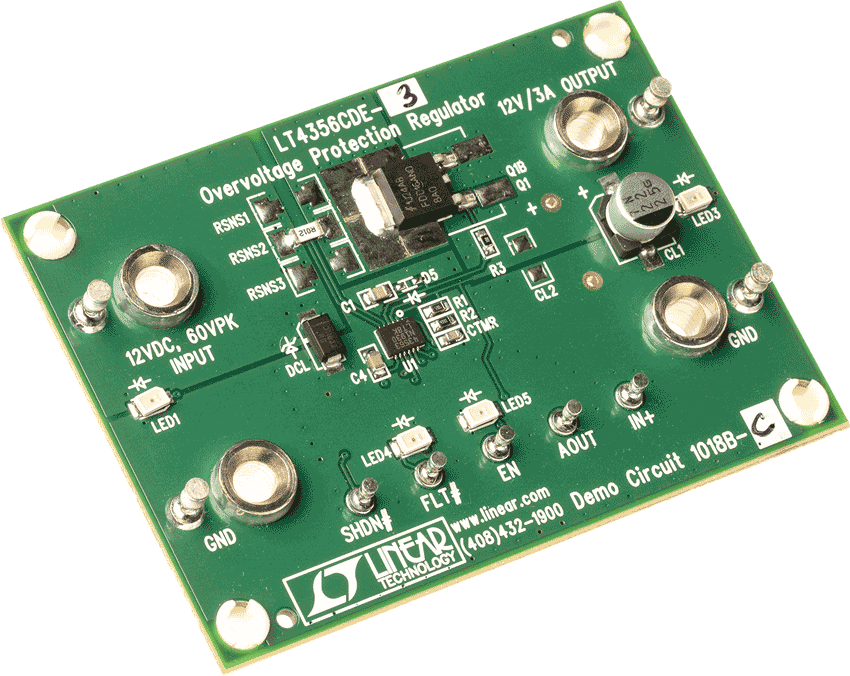

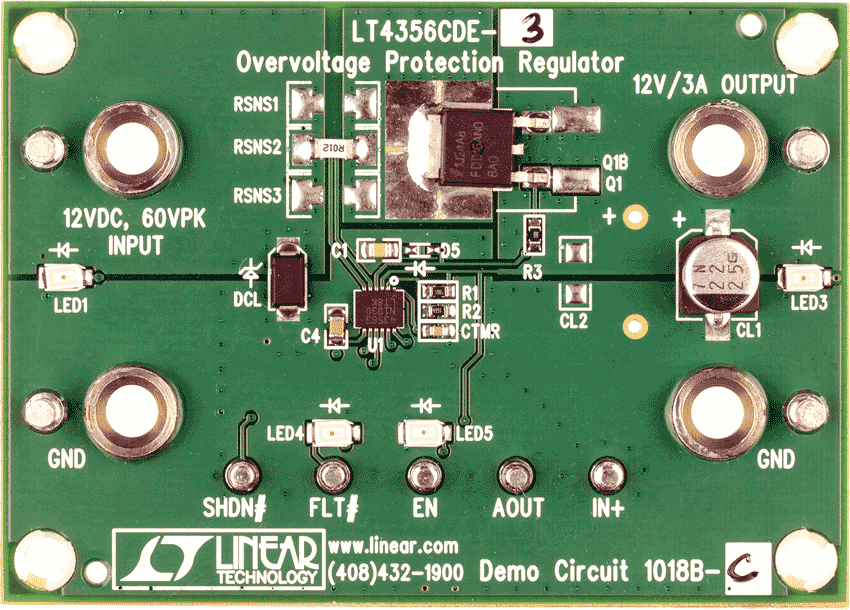

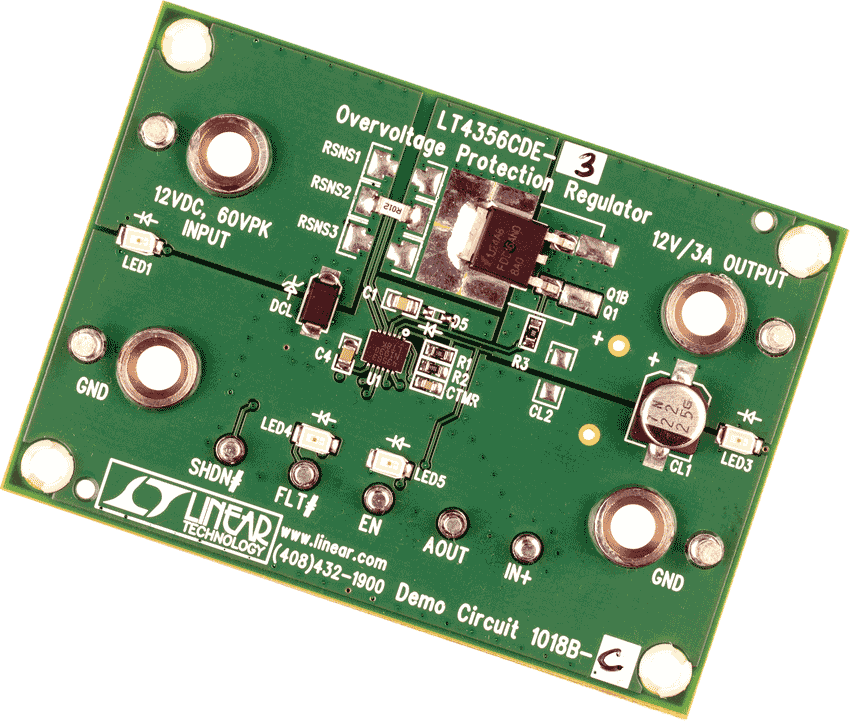

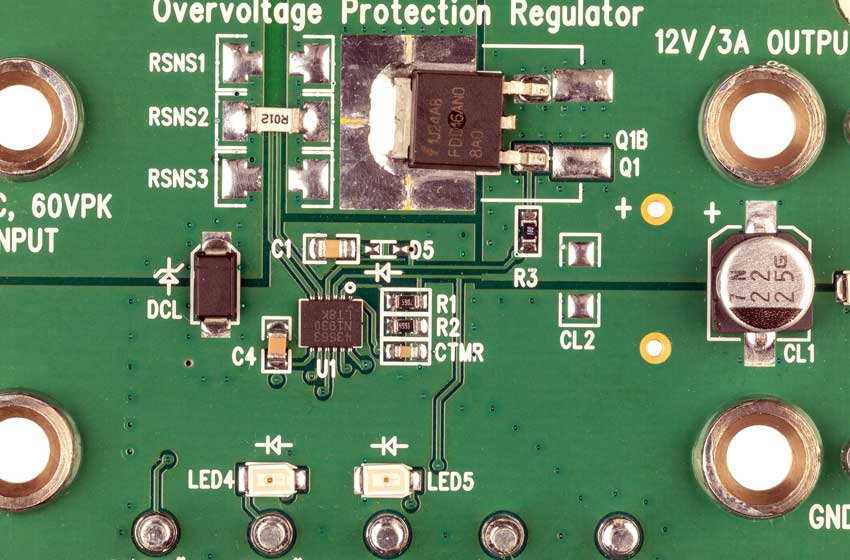

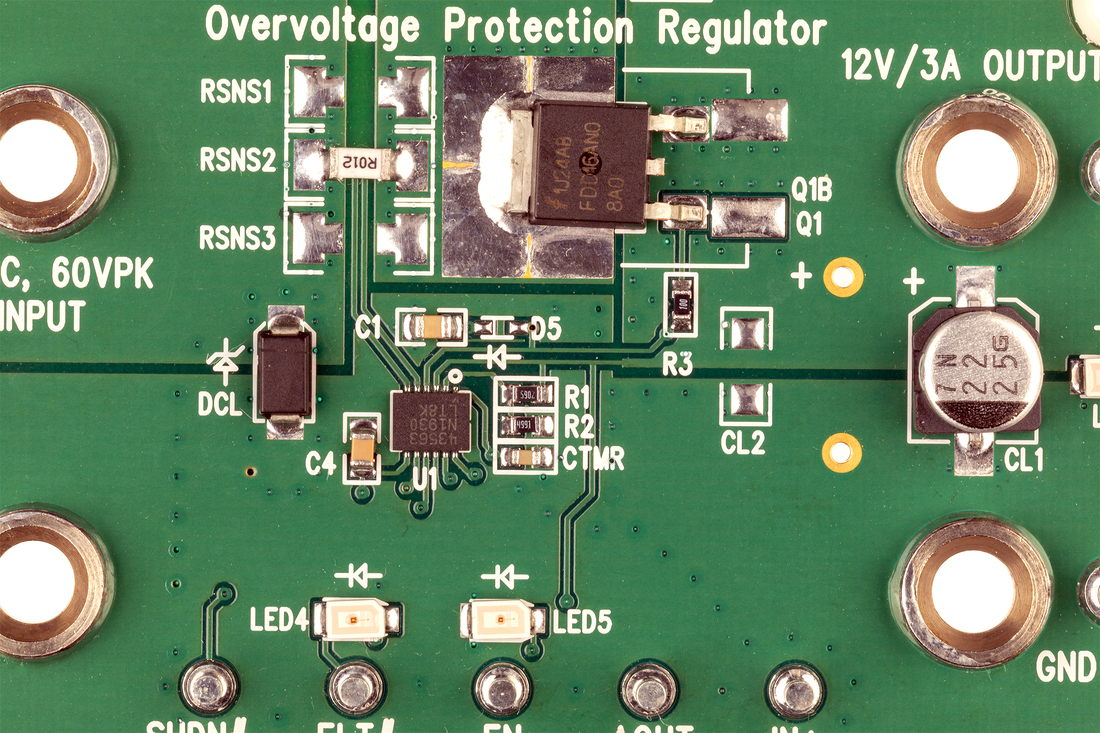

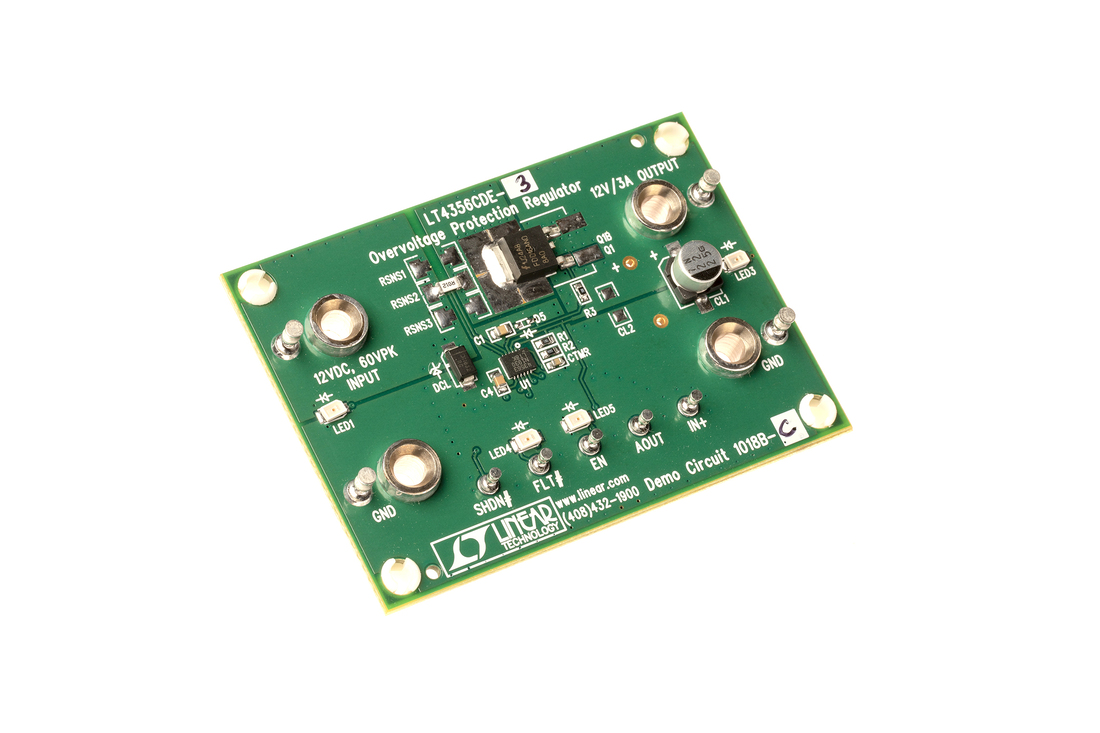

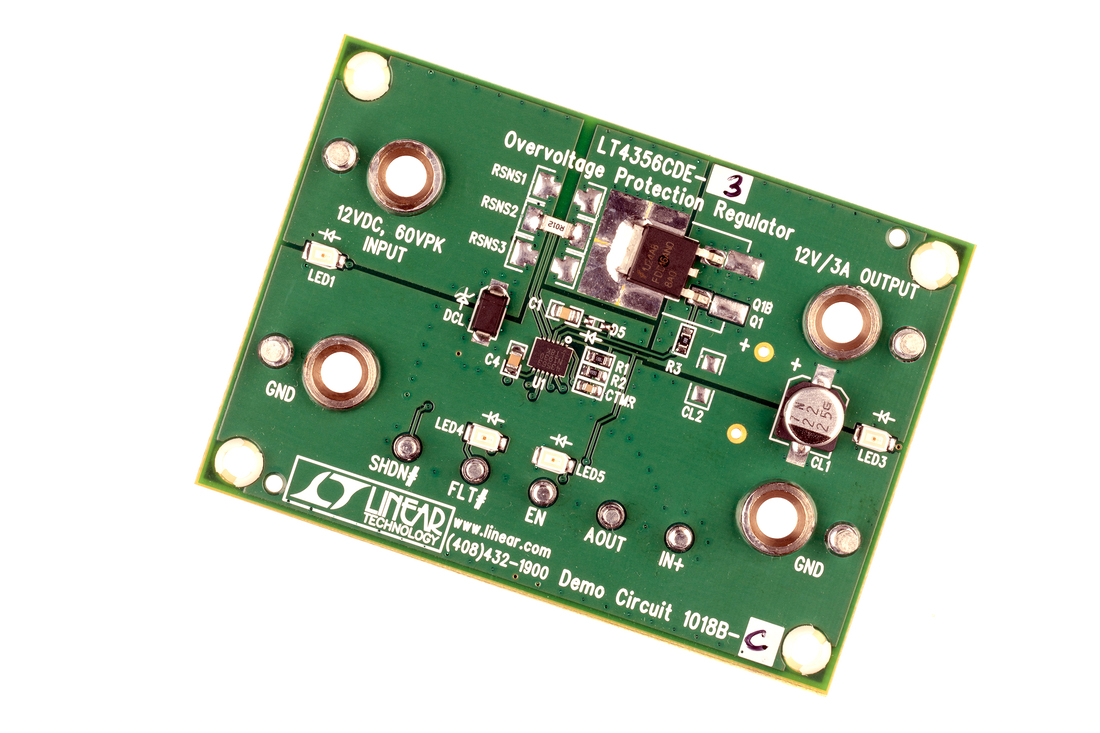

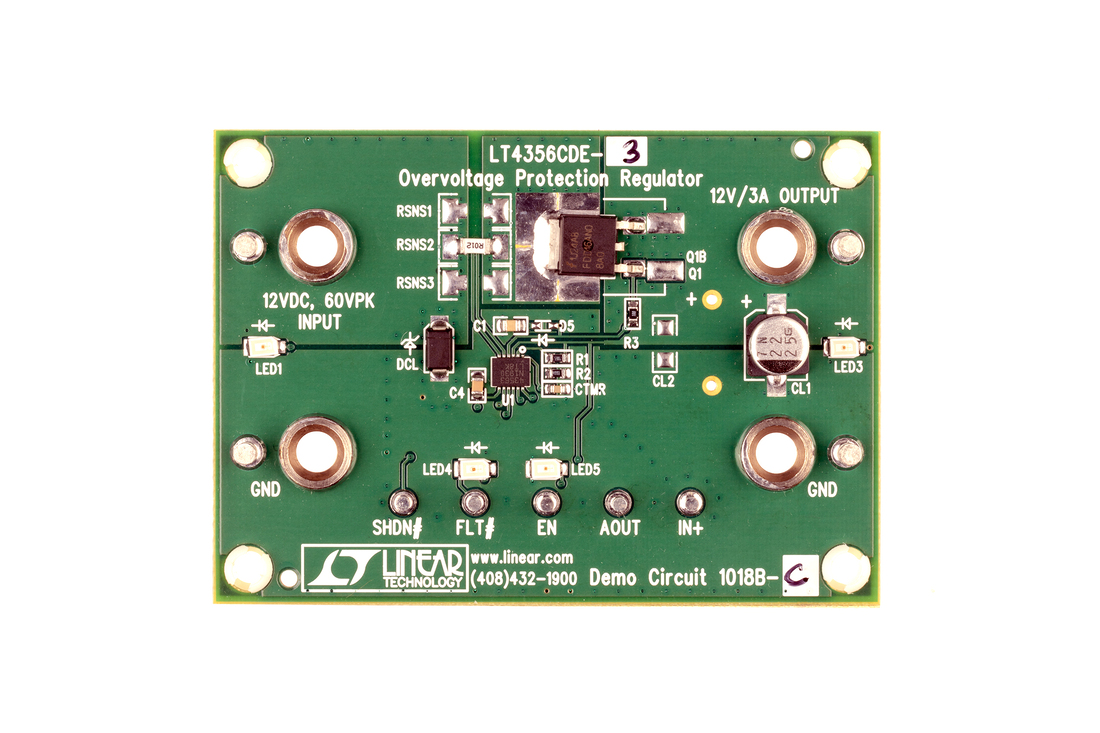

DC1018B-C - Demo Manual11/13/2009PDF443K
-
保护敏感电子组件，抵御高压瞬态6/2/2014PDF895K
-
高电压浪涌抑制器确保电源可靠操作7/29/2012PDF2M
-
Unique Analog Multiplier Continuously Monitors Instantaneous Power and Simplifies Design of Power Control Loops7/1/2010 LT Journal
-
Surge Stopper IC Simplifies Design of Intrinsic Safety Barrier for Electronics Destined for Hazardous Environments9/1/2009 LT Journal
-
Hot Swap Controllers7/13/2017PDF778 K
-
Surge Stoppers6/22/2017PDF1M
工具及仿真模型
LTspice中提供以下器件型号：
LT4356-1
LT4356-2
LT4356-3
