概览
优势和特点
- 超低静态电流：2.7μA IQ（12VIN至3.3VOUT）
- 低纹波Burst工作模式® 输出纹波< 15mVP-P
- 宽输入范围：工作电压范围：4.3V至60V
- 输出电流：3A（最大值）
- 出色的启动和压差性能
- 可调开关频率：200kHz至2MHz
- 在250kHz至2MHz之间可同步
- 准确的可编程欠压保护
- 低关断电流：IQ = 700nA
- 电源良好指示
- 软启动功能
- 热关断保护
- 限流折返，支持SS覆盖
- 饱和开关设计：85mΩ导通电阻
- 小型散热增强型16引脚MSOP封装
- 通过AEC-Q100汽车应用认证
产品详情

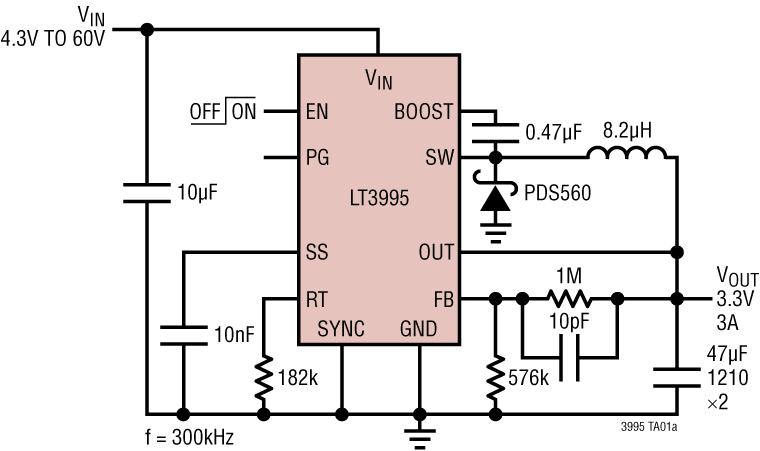

LT3995 是一款可调频率、单片式、降压型开关稳压器，可接受一个高达 60V 的宽输入电压范围。低静态电流设计在无负载稳压时仅消耗 2.7μA 的电源电流。低纹波突发模式操作可在低输出电流条件下维持高效率，同时在典型应用中保持输出纹波低于 15mV。LT3995 能提供高达 3A 的负载电流，并具有用于限制短路期间功率耗散的电流限值折返功能。当输入电压降至编程输出电压以下时 (例如：汽车冷车发动期间)，可保持一个 500mV 的低压差电压。

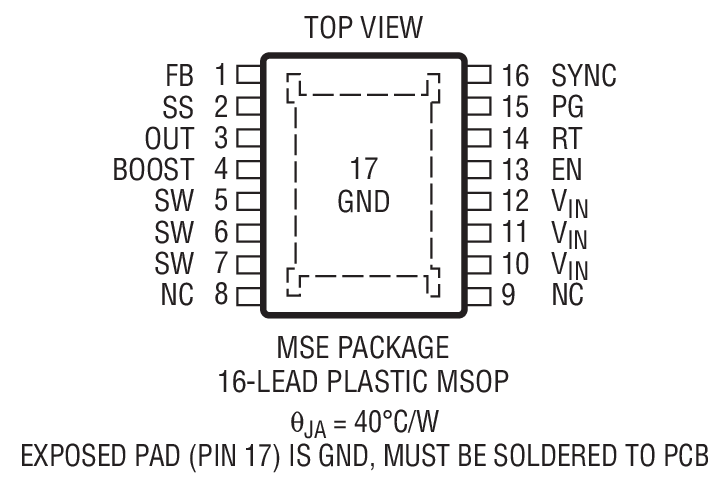

一种内部补偿电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。芯片上内置了一个高效率 85mΩ 开关和一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路。一个具 1.02V 准确门限的使能引脚可直接用微控制器驱动，或者用作一个可编程欠压闭锁。SS 引脚上的一个电容器负责提供受控的浪涌电流 (软起动)。当 VOUT 达到编程输出电压的 91.6% 时，电源良好标记电路将发出指示信号。LT3995 采用具有裸露衬垫的小外形16 引脚 MSOP 封装，旨在实现低热阻。
应用
- 汽车电池调节
- 便携式产品
- 工业电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

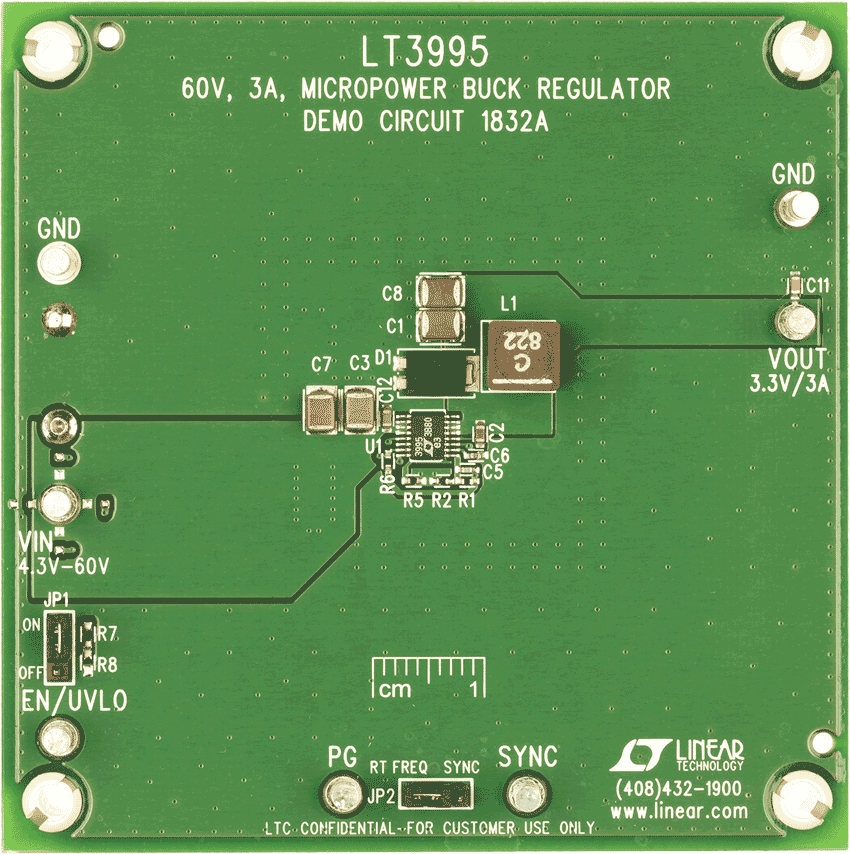

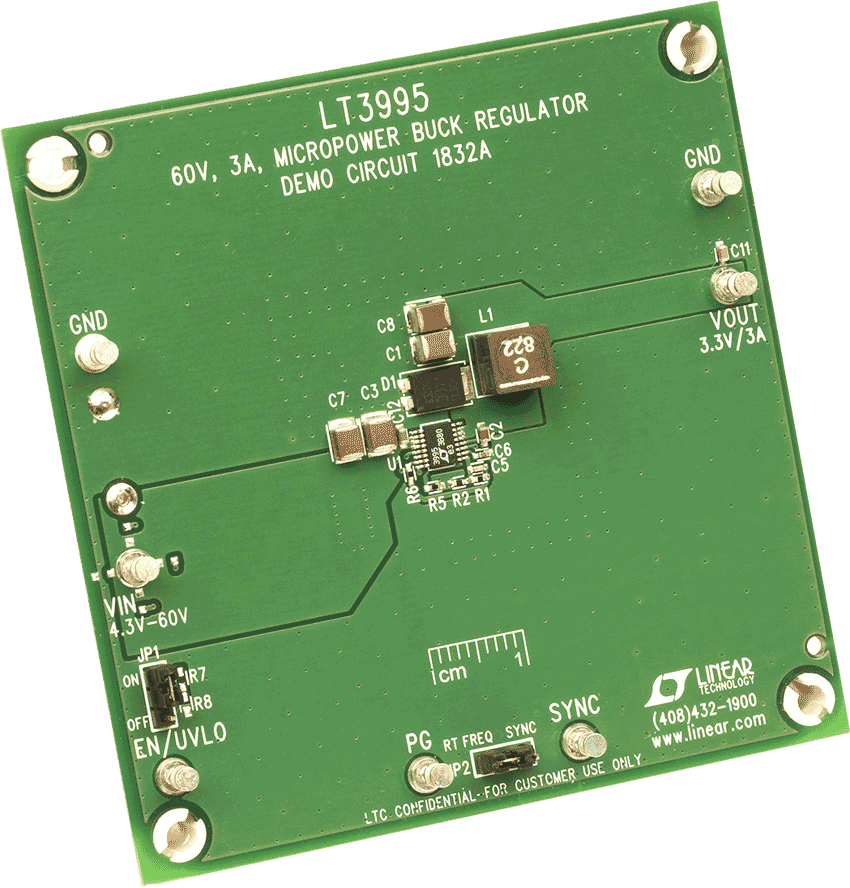

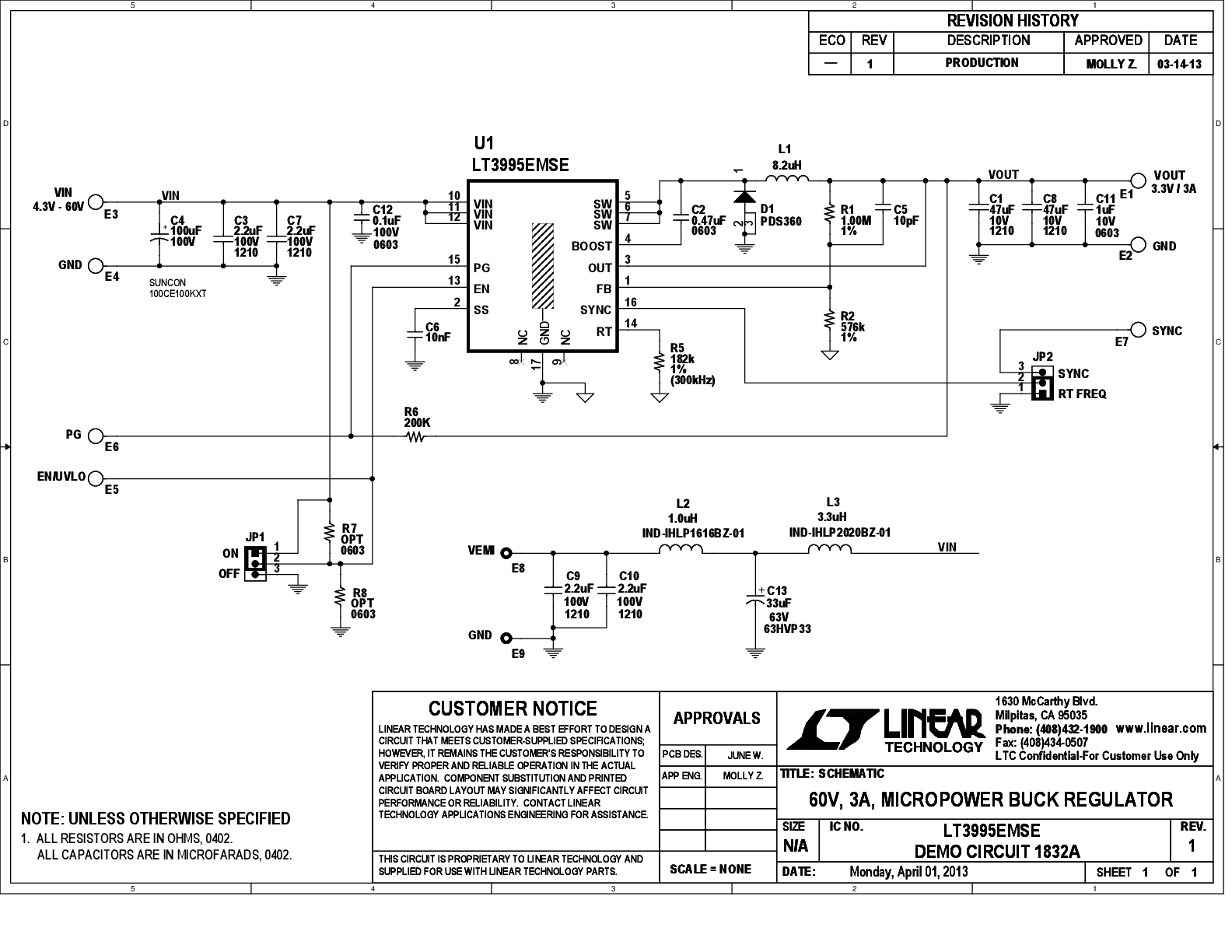

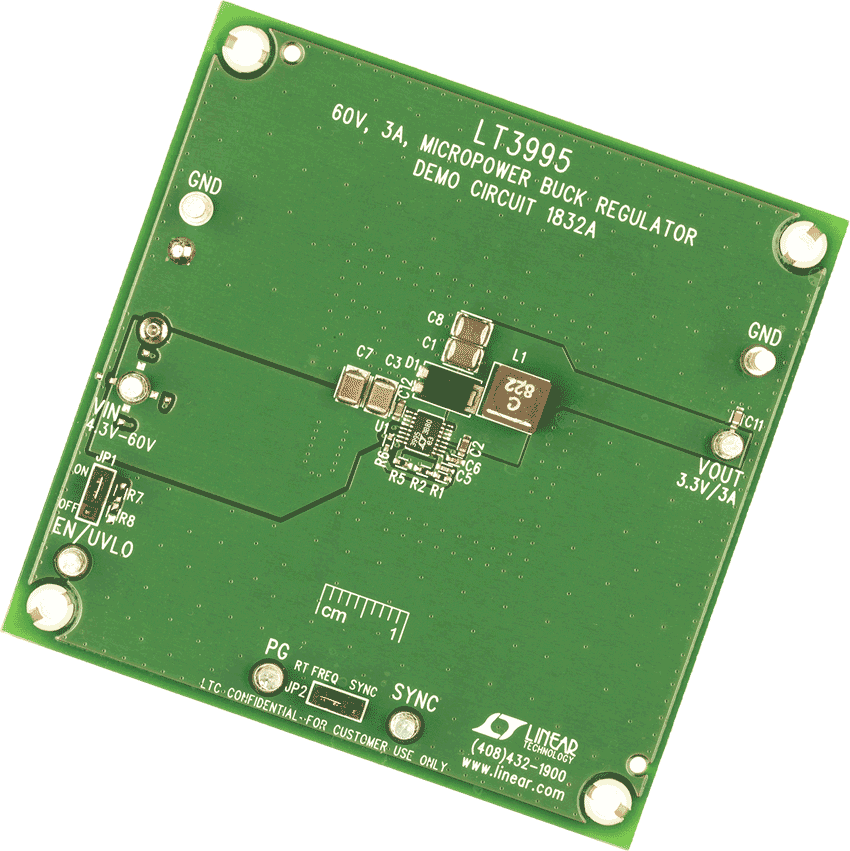

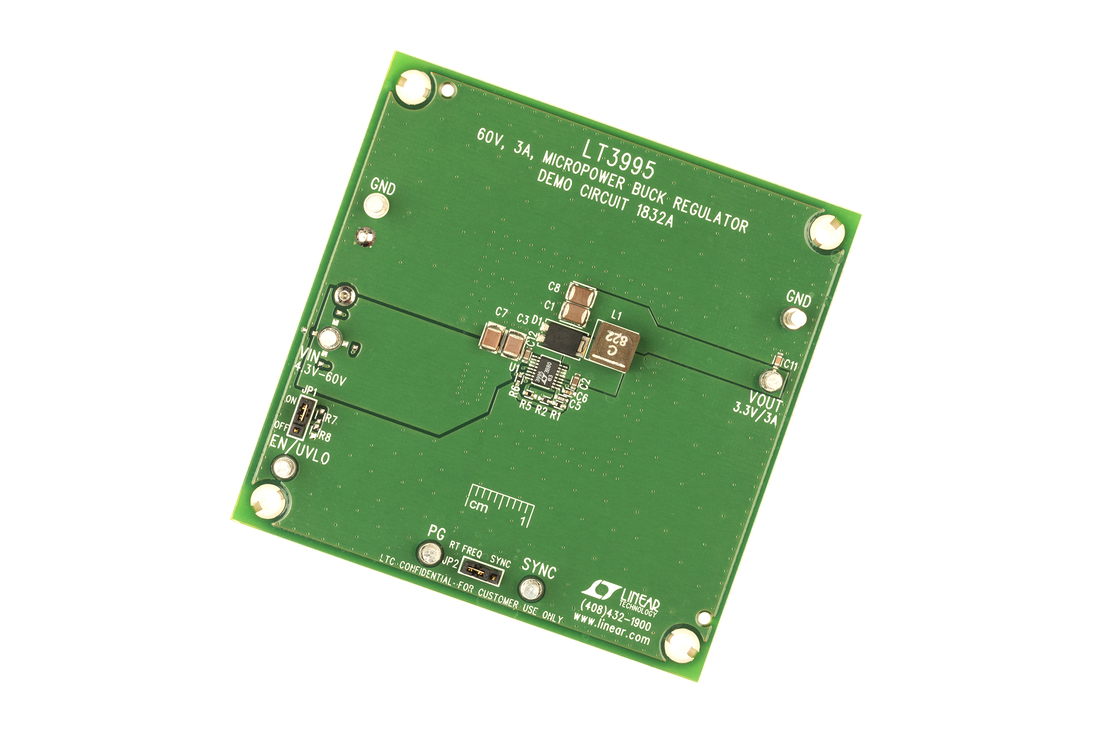

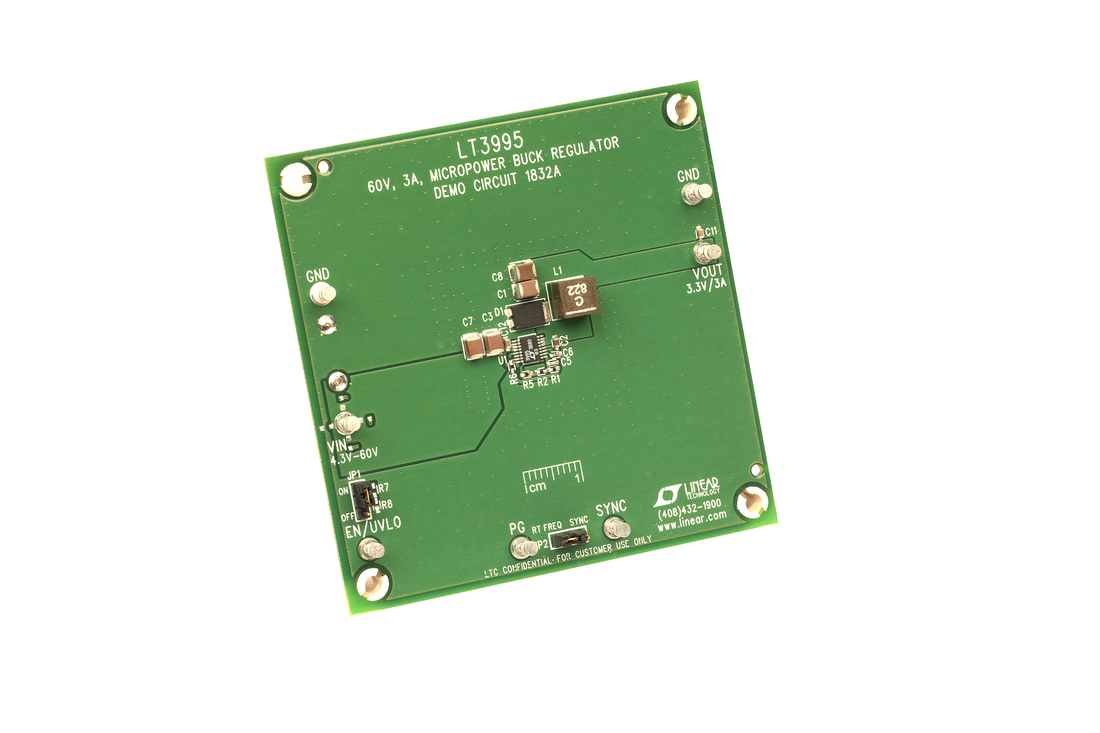

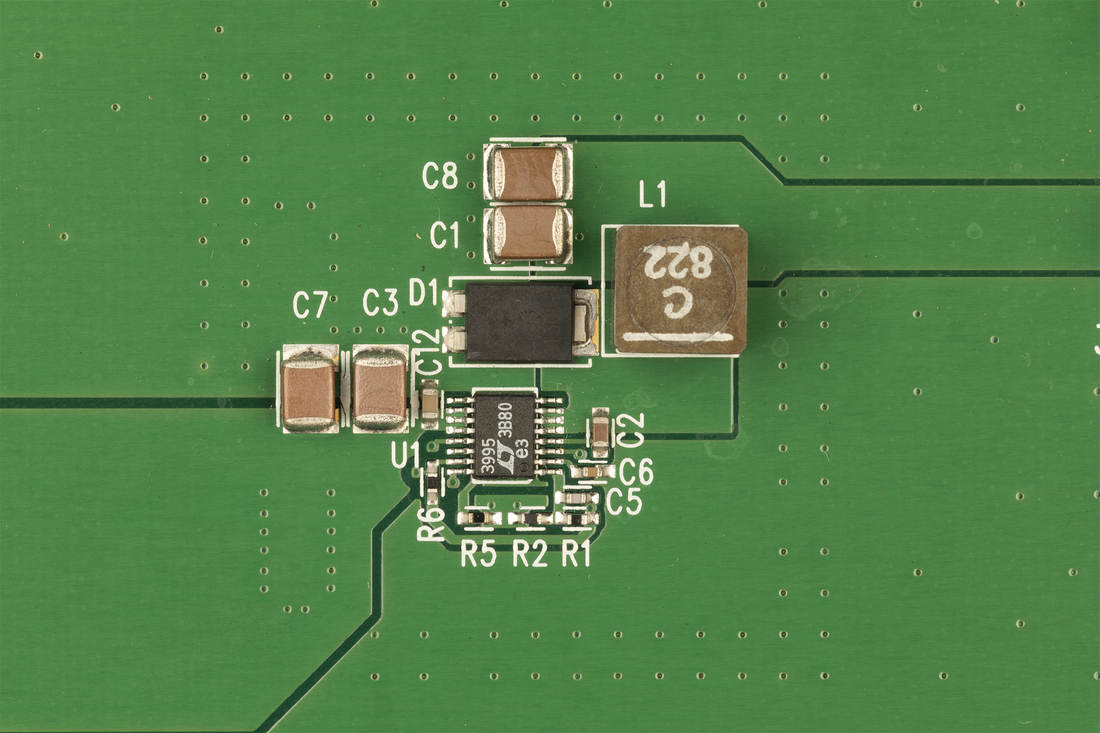

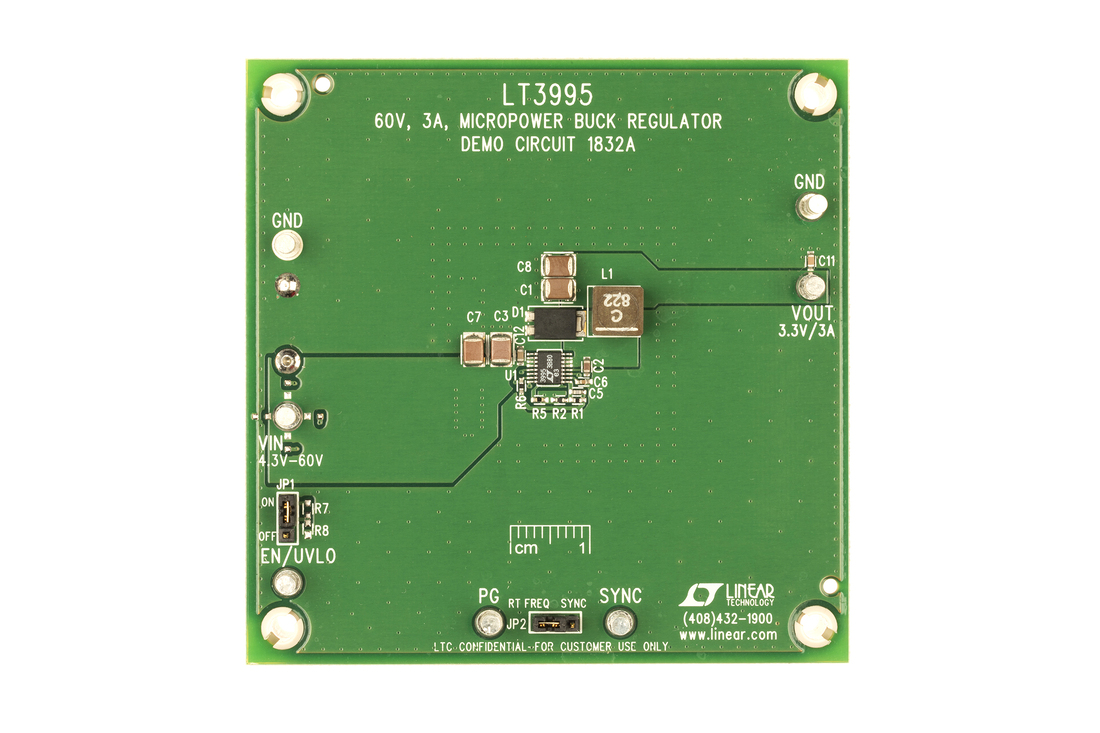

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3995
配套产品推荐
LT3995 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3995EMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3995EMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3995HMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3995HMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3995IMSE#PBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3995IMSE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3995IMSE#WPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| LT3995IMSE#WTRPBF | 材料声明 | 质量和可靠性 | 16-Lead MSOP w/ EP | |
| Wafer Fabrication Data | R530 Reliability Data |
