概览
优势和特点
- 宽输入范围：
- 工作于 3V 至 60V
- 用于每个 3A 稳压器的独立电源、停机、软起动、UVLO、可编程电流限值和可编程电源良好指示引脚
- 芯片温度监视器
- 具同步时钟输出的可调 / 可同步的固定频率操作：250kHz 至 2MHz

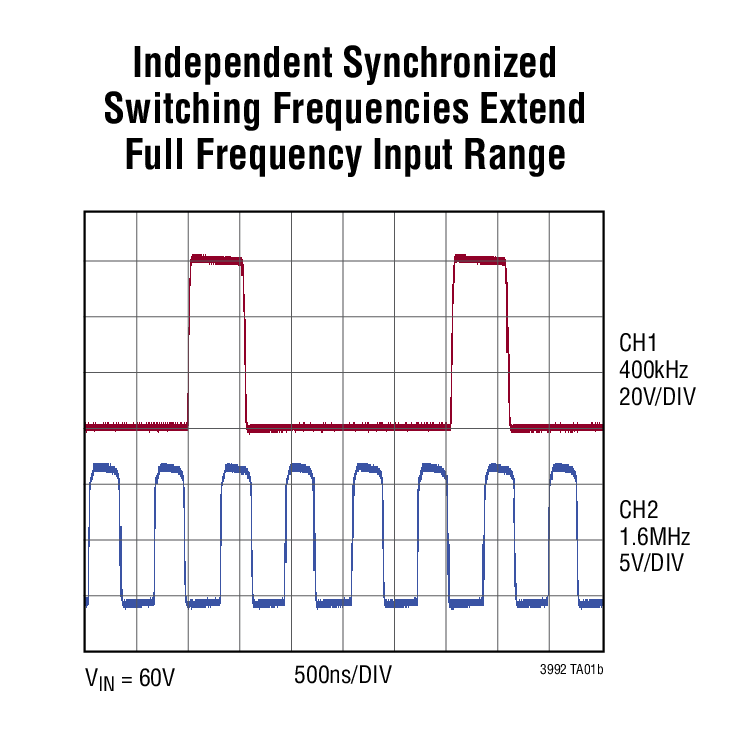

- 独立的同步开关频率优化了组件尺寸
- 反相开关操作
- 输出可并联
- 灵活的输出电压跟踪
- 低压差：95% 最大占空比

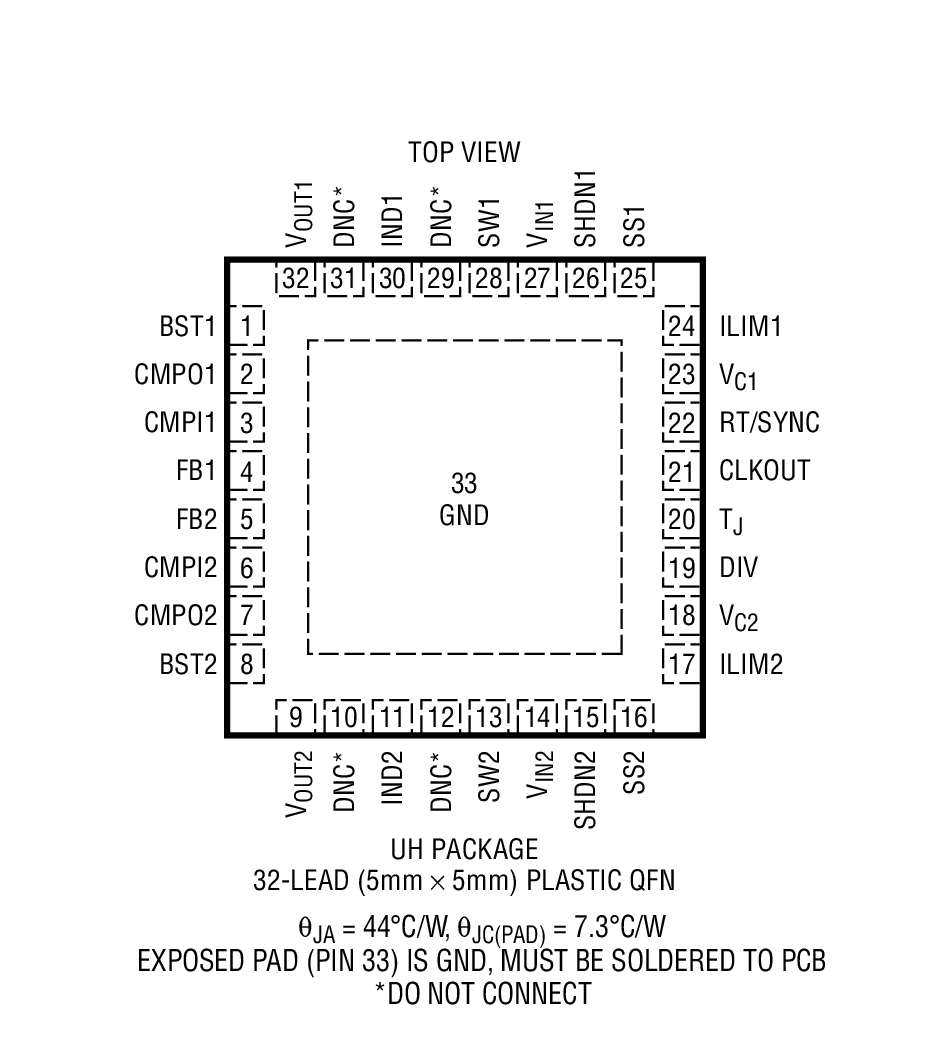

- 5mm x 5mm QFN 封装

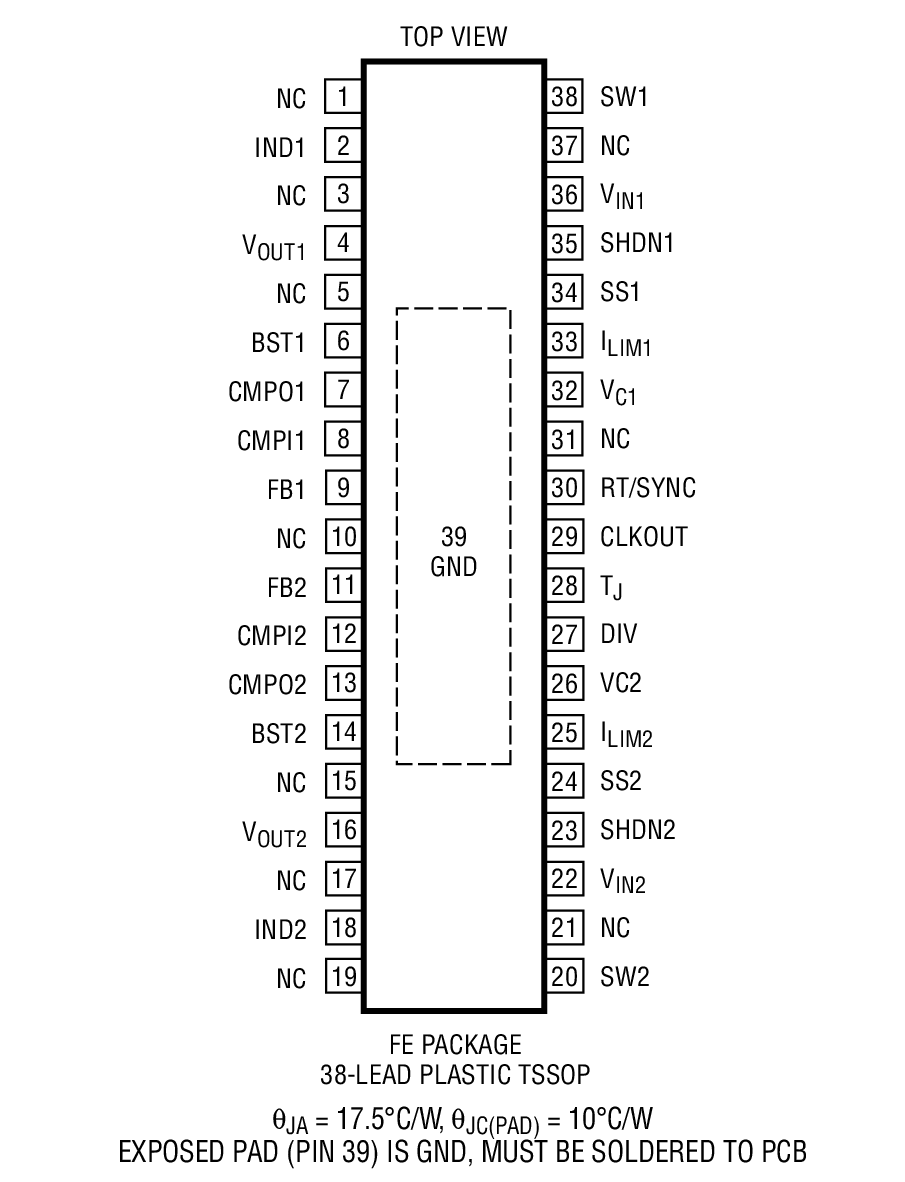

- 符合 FMEA 标准的 38 引脚裸露衬垫 TSSOP 封装

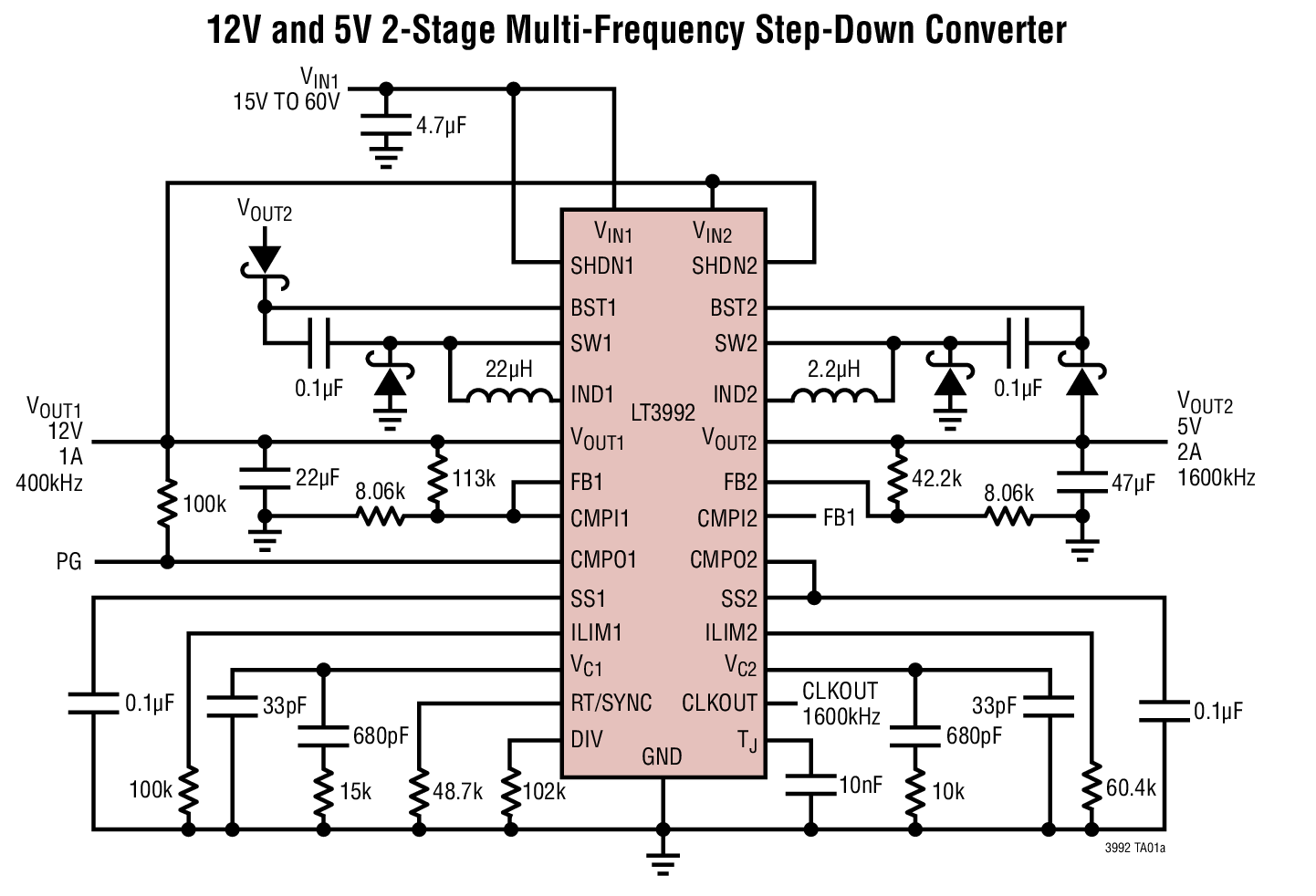

产品详情
LT®3992 是一款双通道、电流模式 PWM 降压型 DC/DC 转换器，具有两个内部 4.6A 开关。用于每个通道的独立输入电压、停机、反馈、软起动、UVLO 电流限制和比较器引脚简化了复杂的电源跟踪和排序要求。
为了优化效率和组件尺寸，两个转换器均具有一个可编程最大电流限值，并同步至一个共用的外部时钟输入或一个可由电阻器设定的 250kHz 至 2MHz 固定内部振荡器。该器件为通道 1 提供了一个分频器，旨在进一步优化组件尺寸。在所有的频率条件下通道之间均保持了 180° 的相位关系，从而减小了电压纹波和组件尺寸。提供了一个用于对多个稳压器进行同步处理的时钟输出。
通过允许开关在多个时钟周期内保持导通状态 (仅在升压电容器需要再充电时断开) 改善了最小输入至输出电压比。独立的通道运作可采用 SHDN 引脚来设置。将两个转换器全部停用可把总静态电流减小至 <10μA。
应用
- 汽车电源
- 分布式电源调节
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

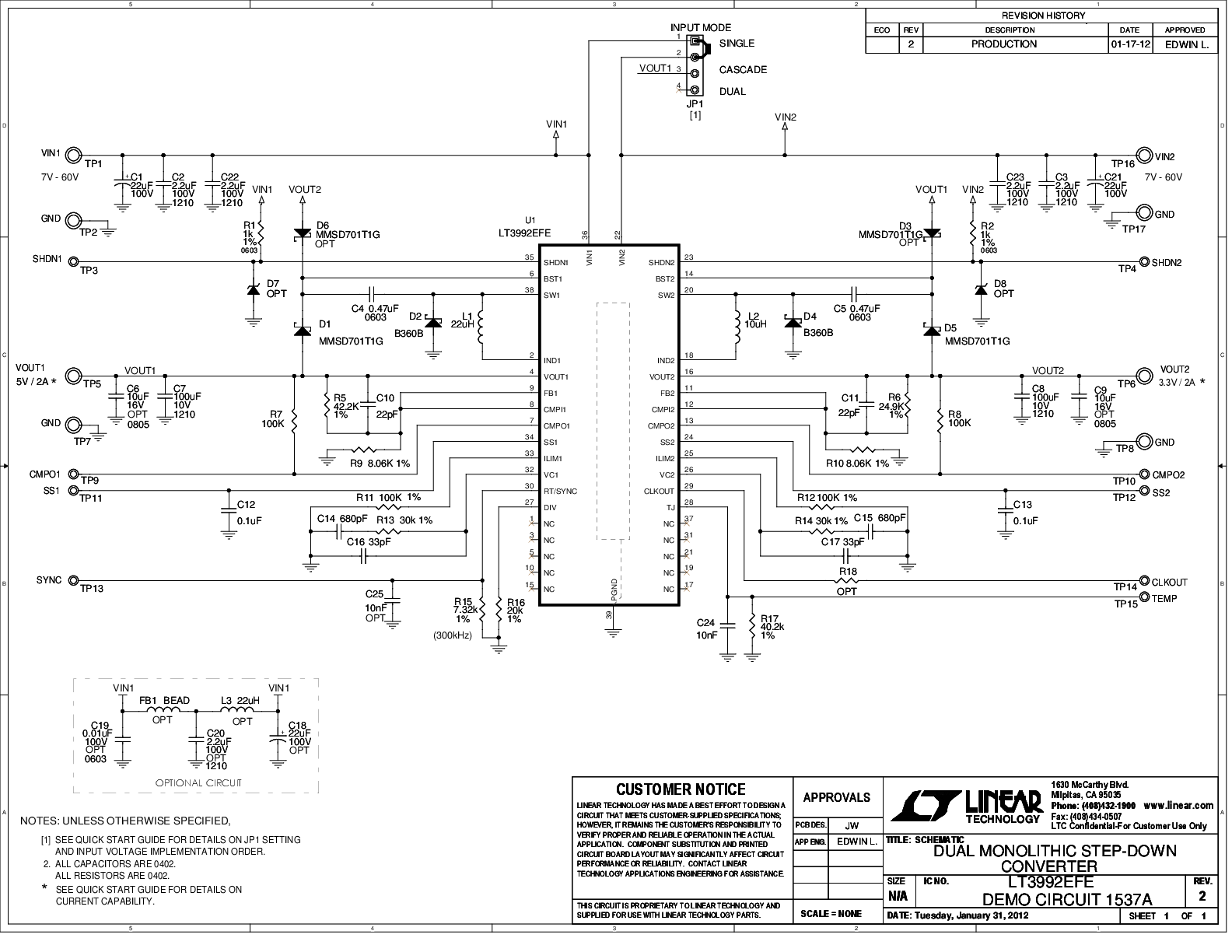

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3992
配套产品推荐
LT3992 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3992EFE#PBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LT3992EFE#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LT3992EUH#PBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LT3992EUH#TRPBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LT3992HFE#PBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LT3992HFE#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LT3992IFE#PBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LT3992IFE#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead TSSOP w/ EP | |
| LT3992IUH#PBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LT3992IUH#TRPBF | 材料声明 | 质量和可靠性 | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
