LT3976

量产

具 3.3μA 静态电流的 40V、5A、2MHz 降压型开关稳压器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 超低静态电流：
    • 在 12VIN 至 3.3VOUT 时 IQ 为 3.3μA
  • 低纹波突发模式 (Burst Mode®) 操作
    • 输出纹波 < 15mVP-P
  • 宽输入范围：在 4.3V 至 40V 范围内工作
  • 5A 最大输出电流
  • 卓越的启动和压差性能
  • 可调开关频率：200kHz 至 2MHz
  • 可在 250kHz 至 2MHz 范围内同步
  • 准确的可编程欠压闭锁
  • 低停机电流：IQ = 700nA
  • 电源良好标记
  • 软起动能力
  • 热停机保护
  • 电流限值折返功能 (软起动 SS 时可屏蔽该功能)
  • 饱和开关设计：75mΩ 导通电阻
  • 小外形的耐热性能增强型 16 引脚 MSOP 封装和 24 引线 3mm x 5mm QFN 封装

LT®3976 是一款可调频率、单片式、降压型开关稳压器，可接受一个高达 40V 的宽输入电压范围。低静态电流设计在无负载稳压时仅消耗 3.3μA 的电源电流。低纹波突发模式操作可在低输出电流条件下维持高效率，同时在典型应用中保持输出纹波低于 15mV。LT3976 能提供高达 5A 的负载电流，并具有用于限制短路期间功率耗散的电流限值折返功能。当输入电压降至编程输出电压以下时 (例如：汽车冷车发动期间)，可保持一个 500mV 的低压差电压。

一种内部补偿电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。芯片上内置了一个高效率 75mΩ 开关和一个升压肖特基二极管。一个具 1.02V 准确门限的使能引脚可直接用微控制器驱动，或者用作一个可编程欠压闭锁。SS 引脚上的一个电容器负责提供受控的浪涌电流 (软起动)。当 VOUT 达到编程输出电压的 91.6% 时，电源良好标记电路将发出指示信号。LT3976 采用具有裸露衬垫的小外形 16 引脚 MSOP 封装和 24 引线 3mm x 5mm QFN 封装，旨在实现低热阻。


Applications

  • 汽车电池调节
  • 便携式产品的电源
  • 工业电源
LT3976
具 3.3μA 静态电流的 40V、5A、2MHz 降压型开关稳压器

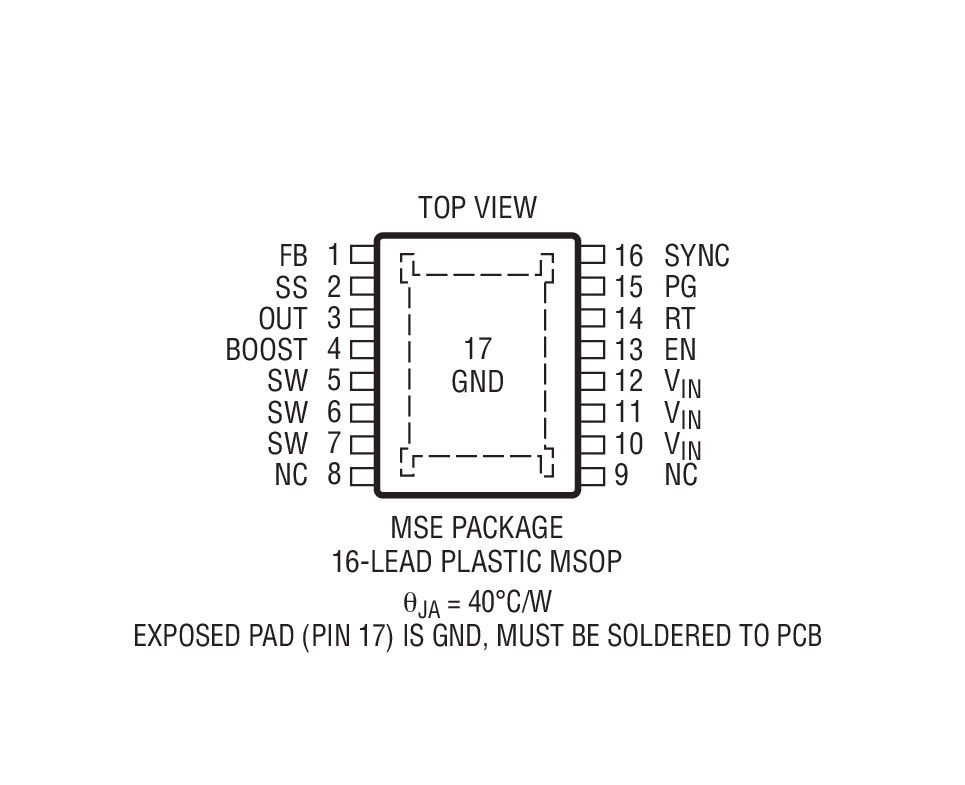

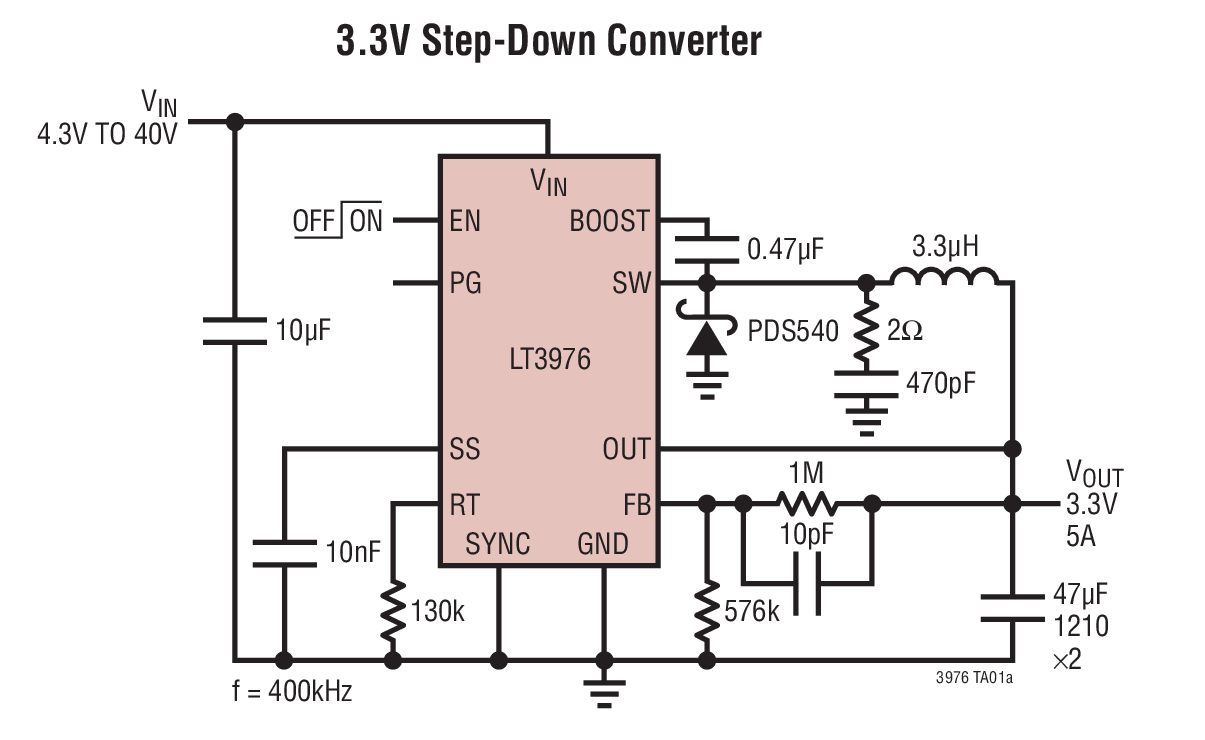

3.3V Step-Down Converter No-Load Supply Current Product Package 1 Product Package 2
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LT4363
推荐用于新设计 具电流限制功能的高电压浪涌抑制器
振荡器 1
LTC6908
具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

  • LT3976
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1848A

LT3976 Demo Board I Buck with 3.3µA Iq, 4.3V ≤ VIN ≤ 40V, VOUT = 3.3V @ 5A

立即购买 更多内容

产品详情

Demonstration circuit 1848A is a monolithic step-down DC/DC switching regulator featuring the LT3976. The LT3976 is a compact, high efficiency, high speed monolithic stepdown switching regulator that consumes only 3.3μA of quiescent current. The demo circuit is designed for 3.3V, 5A output from a 4.3V to 40V input. The switching frequency can be programmed either via oscillator resistor or external clock up to 2MHz. To synchronize to an external clock, move JP2 to SYNC and apply the external clock to the SYNC turret.
DC1848A
LT3976 Demo Board I Buck with 3.3µA Iq, 4.3V ≤ VIN ≤ 40V, VOUT = 3.3V @ 5A

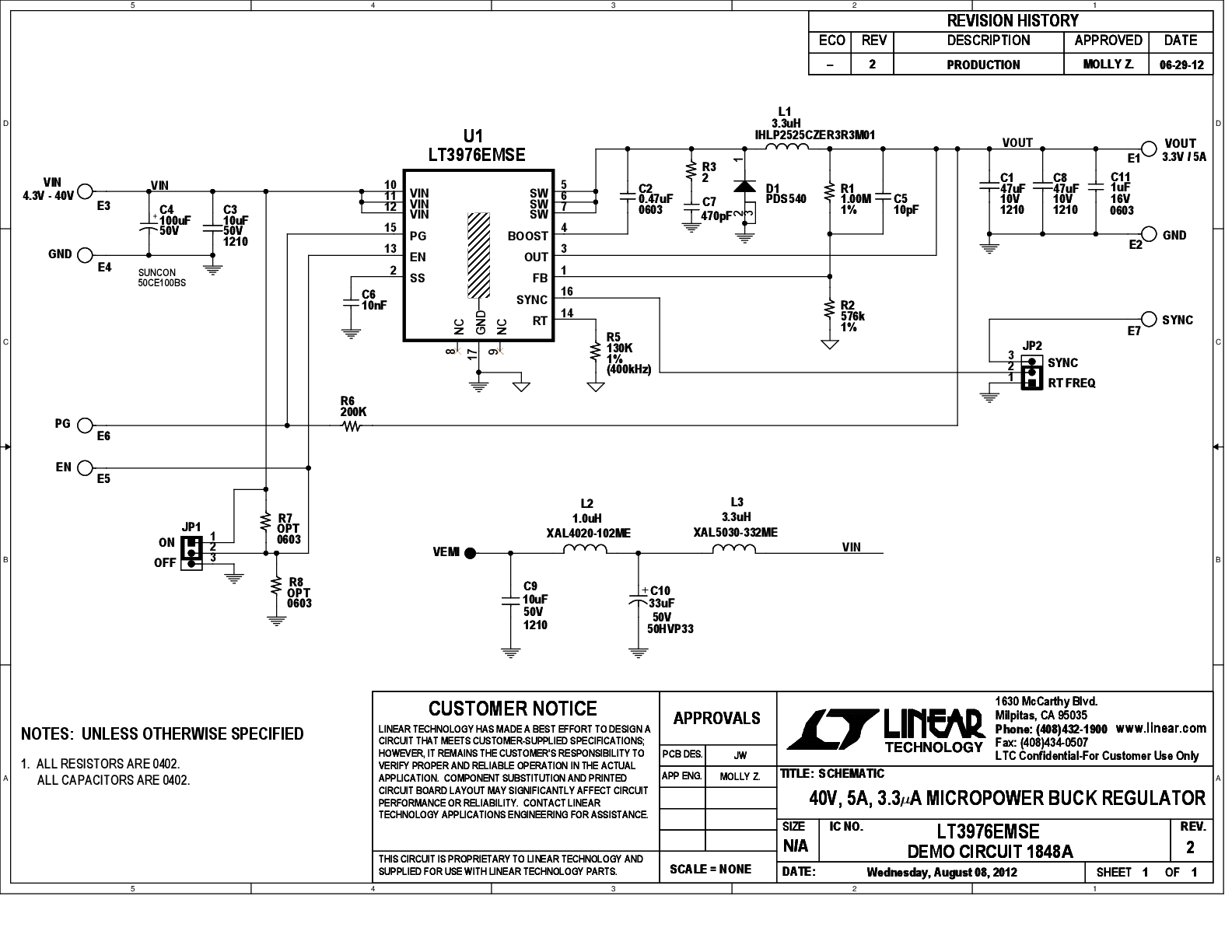

DC1848A - Schematic
