LT3741

高功率、恒定电流、恒定电压、降压型控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 16
特性
  • 控制引脚提供已调输出电流的准确控制
  • ±1.5% 电压调节准确度
  • ±6% 电流调节准确度
  • 6V 至 36V 输入电压范围
  • 宽输出电压范围高达 (VIN – 2V)
  • 平均电流模式控制
  • <1μA 停机电流
  • 效率高达 94%
  • 提供负载电流热控制的额外引脚
  • 耐热性能增强型 4mm x 4mm QFN 封装和 20 引脚 FE 封装

更多细节
show more Icon

LT®3741 和 LT3741-1 是固定频率同步降压型 DC/DC 控制器,专为准确地调节高达 20A 的输出电流而设计。平均电流模式控制器将在一个 0V 至 (VIN – 2V) 的宽输出电压范围内保持电感器电流调节作用。已调电流由 CTRL 引脚上的一个模拟电压和一个外部检测电阻器来设定。LT3741 运用了一种独特的拓扑结构,因而能够供应和吸收电流。如果不需要吸收电流或者面对的是并联应用,则可使用 LT3741-1。已调电压和过压保护功能电路利用一个连接在输出端和 FB 引脚之间的分压器来设定。这两款器件提供了软起动功能,以在启动期间实现已调电流的逐步增加。开关频率可通过 RT 引脚上的一个外部电阻器或利用 SYNC 引脚和一个外部时钟信号在 200kHz 至 1MHz 的范围内进行设置。

其他特点包括一个供 CTRL 引脚使用的准确外部基准电压、一个准确的 UVLO/EN 引脚 (负责提供可编程 UVLO 迟滞) 和热停机功能。


Applications

  • 通用型工业
  • 超级电容器充电
  • 需要极度严格的短路保护和 / 或准确输出电流限值的应用
  • 恒定电流或恒定电压源

产品模型 16

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3741EFE#PBF
  • HTML
  • HTML
LT3741EFE#TRPBF
  • HTML
  • HTML
LT3741EFE-1#PBF
  • HTML
  • HTML
LT3741EFE-1#TRPBF
  • HTML
  • HTML
LT3741EUF#PBF
  • HTML
  • HTML
LT3741EUF#TRPBF
  • HTML
  • HTML
LT3741EUF-1#PBF
  • HTML
  • HTML
LT3741EUF-1#TRPBF
  • HTML
  • HTML
LT3741IFE#PBF
  • HTML
  • HTML
LT3741IFE#TRPBF
  • HTML
  • HTML
LT3741IFE-1#PBF
  • HTML
  • HTML
LT3741IFE-1#TRPBF
  • HTML
  • HTML
LT3741IUF#PBF
  • HTML
  • HTML
LT3741IUF#TRPBF
  • HTML
  • HTML
LT3741IUF-1#PBF
  • HTML
  • HTML
LT3741IUF-1#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3741EFE#PBF

量产

LT3741EFE#TRPBF

量产

LT3741EFE-1#PBF

量产

LT3741EFE-1#TRPBF

量产

LT3741IFE#PBF

量产

LT3741IFE#TRPBF

量产

LT3741IFE-1#PBF

量产

LT3741IFE-1#TRPBF

量产

1月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3741EUF#PBF

量产

LT3741EUF#TRPBF

量产

LT3741EUF-1#PBF

量产

LT3741EUF-1#TRPBF

量产

LT3741IUF#PBF

量产

LT3741IUF#TRPBF

量产

LT3741IUF-1#PBF

量产

LT3741IUF-1#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3741EFE#PBF

量产

LT3741EFE#TRPBF

量产

LT3741EFE-1#PBF

量产

LT3741EFE-1#TRPBF

量产

LT3741IFE#PBF

量产

LT3741IFE#TRPBF

量产

LT3741IFE-1#PBF

量产

LT3741IFE-1#TRPBF

量产

1月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LT3741EUF#PBF

量产

LT3741EUF#TRPBF

量产

LT3741EUF-1#PBF

量产

LT3741EUF-1#TRPBF

量产

LT3741IUF#PBF

量产

LT3741IUF#TRPBF

量产

LT3741IUF-1#PBF

量产

LT3741IUF-1#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1602A

LT3741EFE Demo Board | 120W LED Driver, 12V ≤ VIN ≤ 24V, CC/CV Synchronous Step-Down Controller, VOUT = 6V @ 20A

zoom

DC1602A

LT3741EFE Demo Board | 120W LED Driver, 12V ≤ VIN ≤ 24V, CC/CV Synchronous Step-Down Controller, VOUT = 6V @ 20A

LT3741EFE Demo Board | 120W LED Driver, 12V ≤ VIN ≤ 24V, CC/CV Synchronous Step-Down Controller, VOUT = 6V @ 20A

产品详情

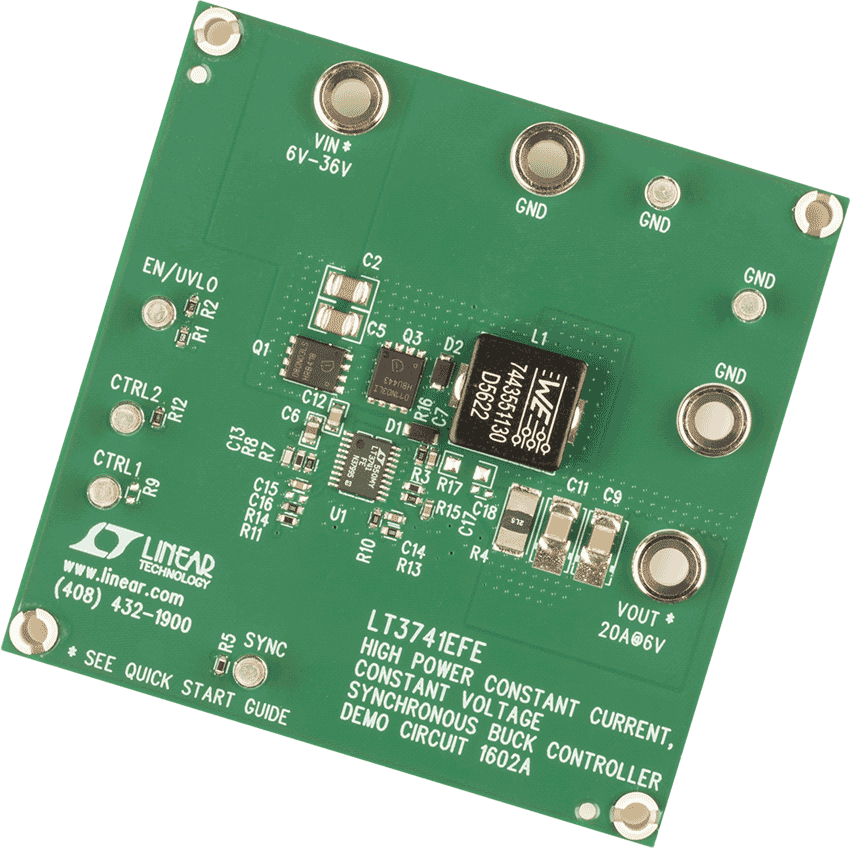

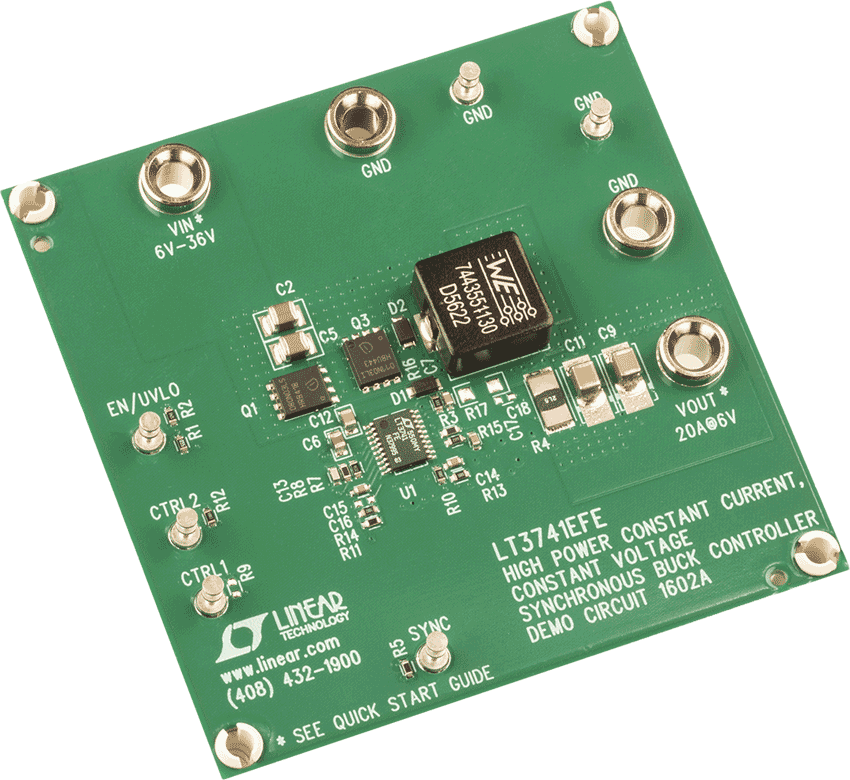

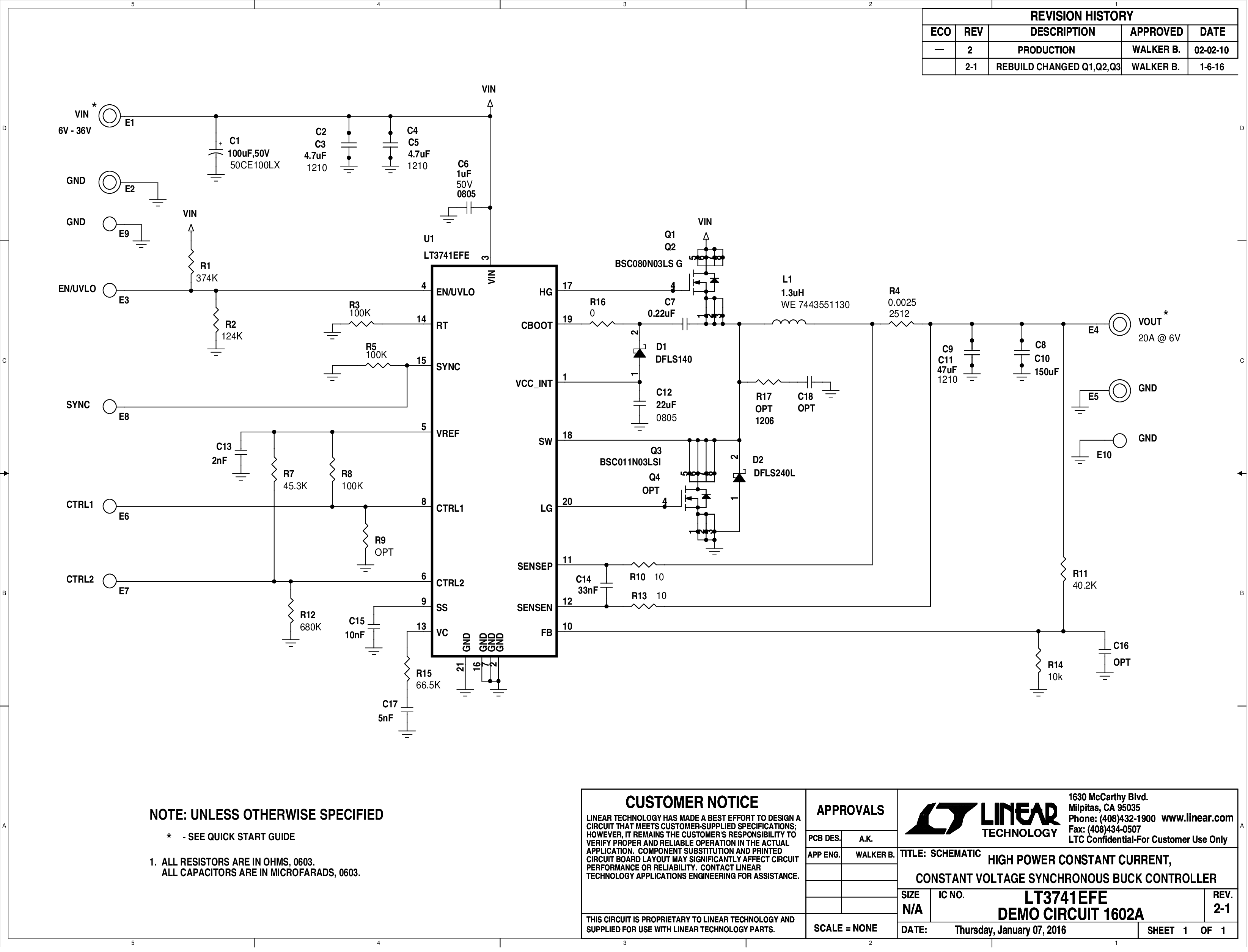

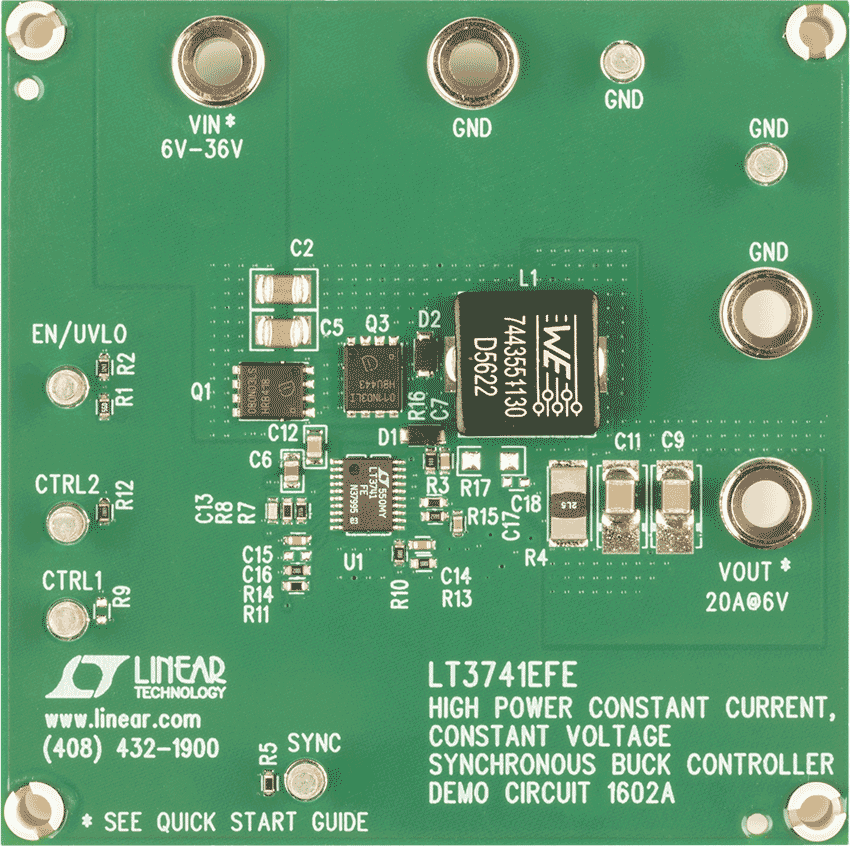

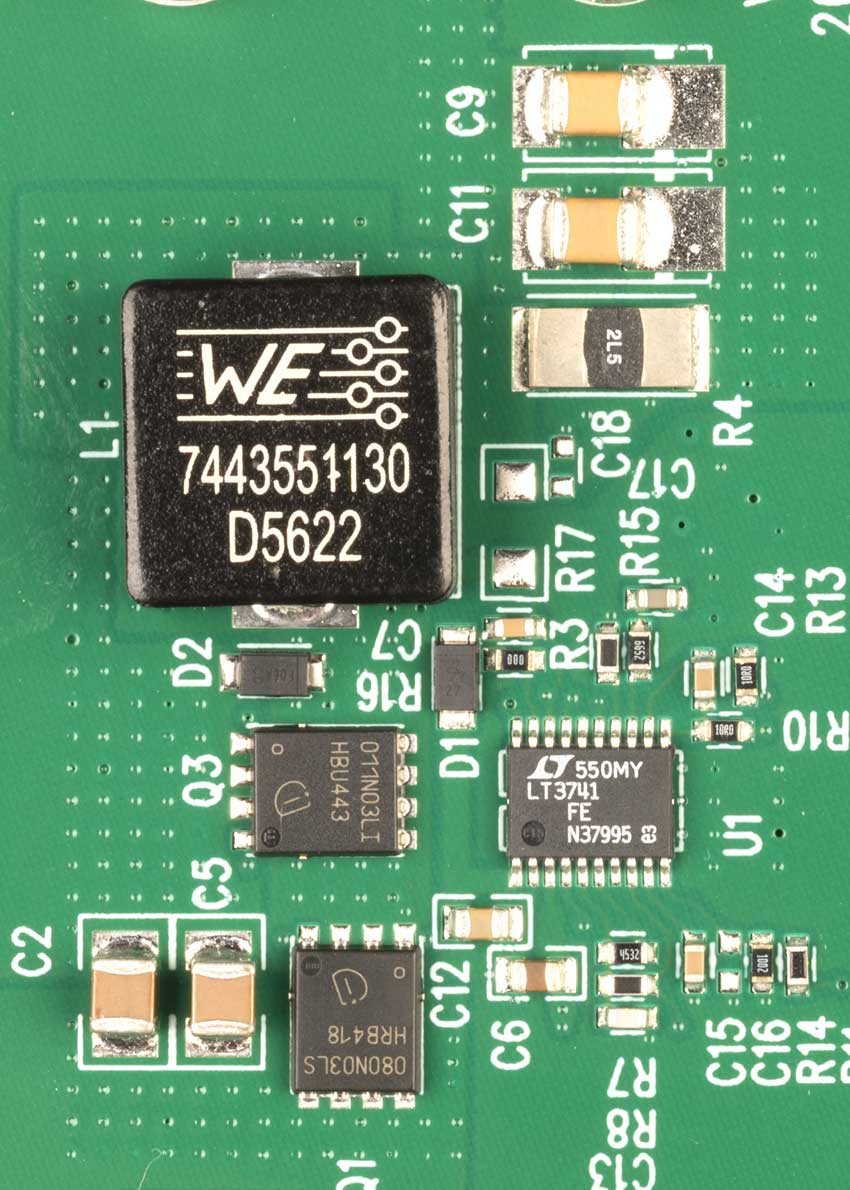

Demonstration circuit 1602 is a High Power Constant Current, Constant Voltage Synchronous Buck Controller featuring the LT3741. The demo board is optimized for 20A output from a 12V input. Being an LED driver, the output current is being regulated until the output voltage reaches a programmed voltage limit. The voltage limit on this demo board is set to around 6V by R11 and R14. The 6V is chosen because of the 10V voltage rating of the output capacitors. Higher output voltage can be easily achieved with higher voltage rated output capacitors.
