LT3693

36V、3.5A、2.4MHz 降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3693 - Step-Down (Buck) Regulators Download 2.44 KB LTspice LT3693 Demo Circuit - 36V, 3.5A Step-Down Regulator (24V to 5V @ 3.5A) Download 3.00KB
产品模型 8
特性
  • 宽输入范围：3.6V 至 36V
  • 最大输出电流：3.5A
  • 可调开关频率：200kHz 至 2.4MHz
  • 低停机电流：IQ < 1μA
  • 集成升压二极管
  • 可同步频率范围：250kHz 至 2MHz
  • 电源良好标记
  • 饱和开关标记：95mΩ 接通电阻
  • 0.790V 反馈基准电压
  • 输出范围：0.79V 至 30V
  • 热保护
  • 软起动能力
  • 小外形 10 引脚耐热增强型 MSOP 和 (3mm x 3mm) DFN 封装
更多细节
show more Icon

LT®3693是一款可调频率 (200kHz 至 2.4MHz) 单片式降压型开关稳压器，可接受高达 36V 的输入电压。一个高效率 95mΩ 开关与一个升压肖特基二极管以及必需的振荡器、控制和逻辑电路一起集成在芯片之上。运用了电流模式拓扑结构，旨在实现快速瞬态响应和上佳的环路稳定性。停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了一个受控的输出电压斜坡 (软起动功能)。当 VOUT 达到编程输出电压的 91% 时，一个电源良好标记将发出指示信号。LT3693 采用 10 引脚 MSOP 和 3mm x 3mm DFN 封装，这些封装具有裸露衬垫，旨在实现低热阻。


Applications

  • 汽车电池调节
  • 便携式产品电源
  • 分布式电源调节
  • 工业电源
  • 墙上变压器调节
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT3693 - Step-Down (Buck) Regulators Download 2.44 KB LTspice LT3693 Demo Circuit - 36V, 3.5A Step-Down Regulator (24V to 5V @ 3.5A) Download 3.00KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3693

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 09/18/2007
英文

LT3693: 36V, 3.5A, 2.4MHz Step-Down Switching Regulator Data Sheet

打开PDF文件

redirect
307.00K
download

下载 PDF

PDF Vector

PDF

更新 01/20/2008
日文

LT3693: 36V、3.5A、2.4MHz降圧スイッチング・レギュレータ データシート

打开PDF文件

redirect
1.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC1272A - Demo Manual redirect icon

646.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R530 Reliability Data redirect icon

20.92 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型

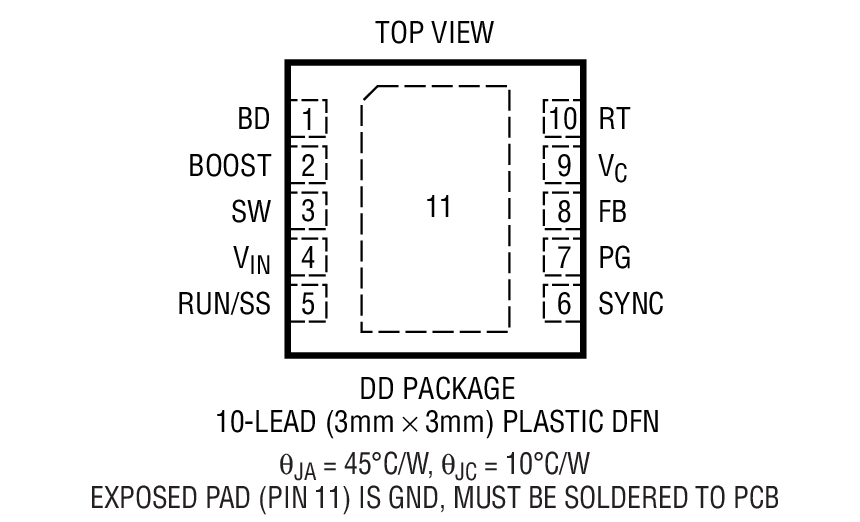

LT3693EDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3693EDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

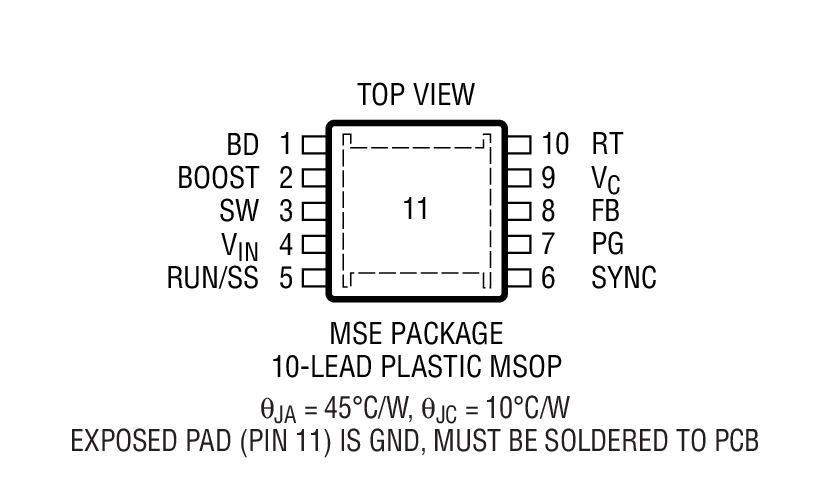

LT3693EMSE#PBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3693EMSE#TRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3693IDD#PBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3693IDD#TRPBF 10-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3693IMSE#PBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3693IMSE#TRPBF 10-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3693EMSE#PBF

量产

LT3693EMSE#TRPBF

量产

LT3693IMSE#PBF

量产

LT3693IMSE#TRPBF

量产

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

4月 2, 2021

- 21_0064

Test Platform Conversion for LT3693 MSOP

LT3693EMSE#PBF

量产

LT3693EMSE#TRPBF

量产

LT3693IMSE#PBF

量产

LT3693IMSE#TRPBF

量产

pdf

PCN21_0064_Form

external-icon

xls

Material_Report

Download

Test Correlation Report

2月 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3693EMSE#PBF

量产

LT3693EMSE#TRPBF

量产

LT3693IMSE#PBF

量产

LT3693IMSE#TRPBF

量产

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3693EMSE#PBF

量产

LT3693EMSE#TRPBF

量产

LT3693IMSE#PBF

量产

LT3693IMSE#TRPBF

量产

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
4月 2, 2021

- 21_0064

arrow down

Test Platform Conversion for LT3693 MSOP

LT3693EMSE#PBF

量产

LT3693EMSE#TRPBF

量产

LT3693IMSE#PBF

量产

LT3693IMSE#TRPBF

量产

pdf

PCN21_0064_Form

external-icon

xls

Material_Report

Download
Test Correlation Report
2月 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LT3693EMSE#PBF

量产

LT3693EMSE#TRPBF

量产

LT3693IMSE#PBF

量产

LT3693IMSE#TRPBF

量产

pdf

PCN20_0130_Form

external-icon

xls

Material_Report

Download

软件和型号相关生态系统

部分模型 产品周期 描述

硅振荡器1
LTC6908
popup image
Cart

具扩频调制功能、采用电阻器设定频率的 SOT-23 封装振荡器

浪涌抑制器、过压和过流保护1
LT4363
popup image
Cart

推荐新设计使用

具电流限制功能的高电压浪涌抑制器

数字电源系统管理器1
LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LT4363
popup image
Cart

推荐新设计使用

具电流限制功能的高电压浪涌抑制器

LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

评估套件 1

reference details image

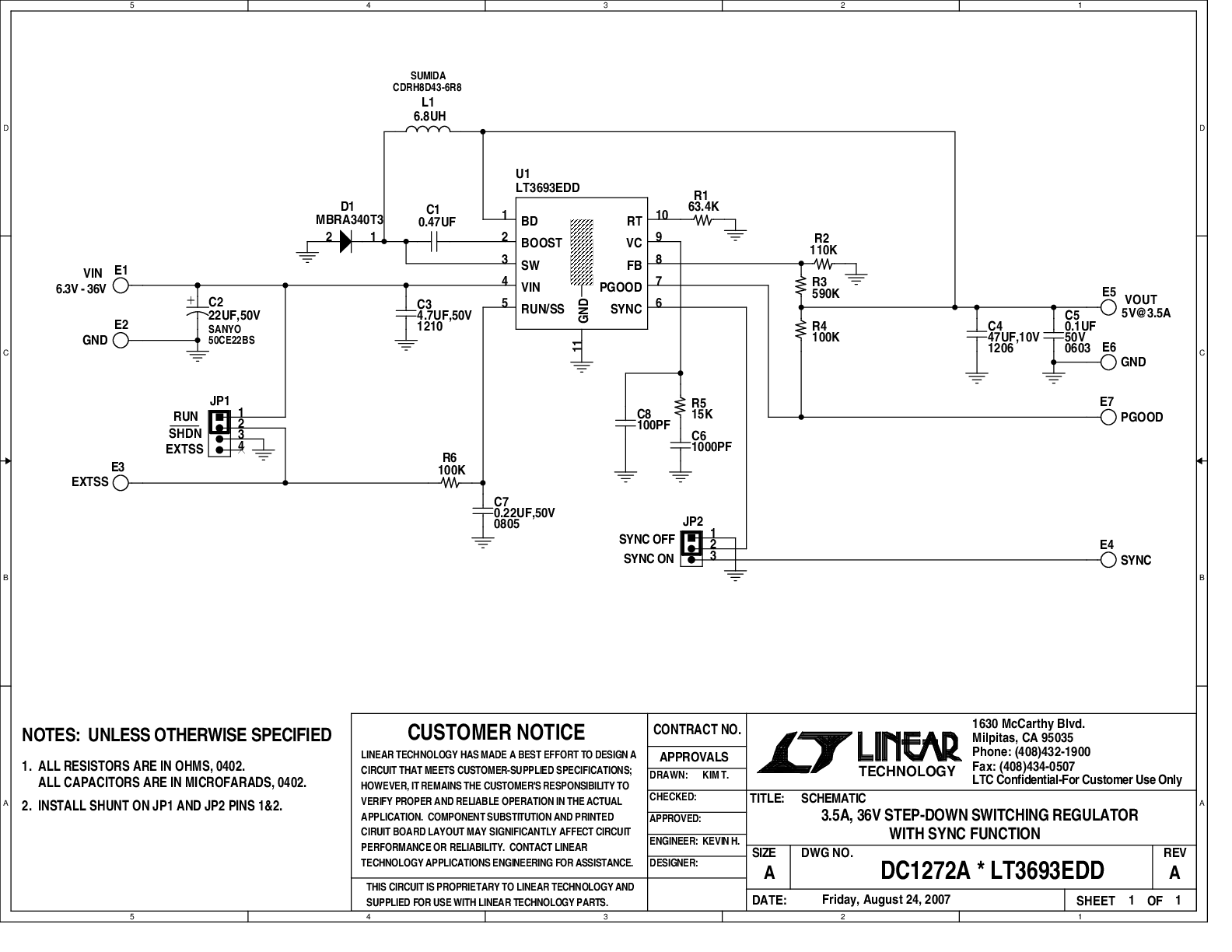

DC1272A

LT3693EMSE Demo Board | 6.3V ≤ VIN ≤ 36V, VOUT = 5V @ 3.5A

评估套件1

evaluation kit item images

DC1272A

LT3693EMSE Demo Board | 6.3V ≤ VIN ≤ 36V, VOUT = 5V @ 3.5A

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT3693 - Step-Down (Buck) Regulators Download

2.44 K

spice tool Lt Spice

LT3693 Demo Circuit - 36V, 3.5A Step-Down Regulator (24V to 5V @ 3.5A) Download

3.00K
