概览

优势和特点

  • 宽输入范围:
    • 工作时为 3.6V 至 36V
    • 过压闭锁功能可保护电路安全承受 60V 瞬态电压

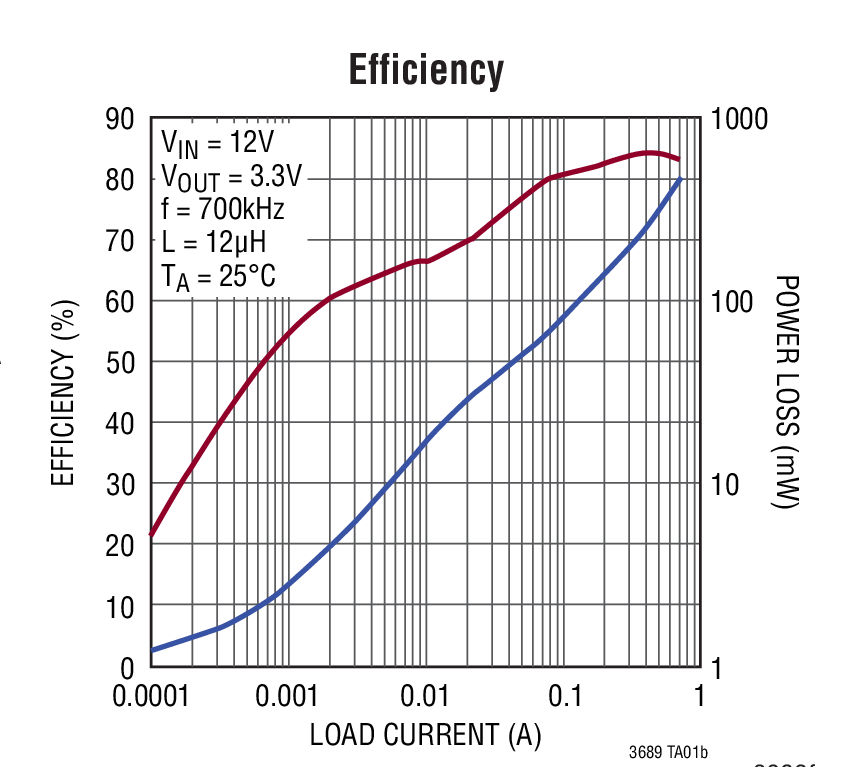

  • 85μA IQ (在 12VIN 至 3.3VOUT)
  • 低纹波突发模式 (Burst Mode®) 操作可提供 <15mVP-P 的输出纹波
  • 具窗口或超时控制功能的可编程、可禁用看门狗定时器
  • 可编程上电复位定时器 (POR)
  • 可同步、可调的 350kHz 至 2.2MHz 开关频率
  • 具内部电源开关的 700mA 输出开关稳压器
  • 固定 5V 或可调输出电压
  • 800mV 反馈电压
  • 具迟滞的可编程输入欠压闭锁

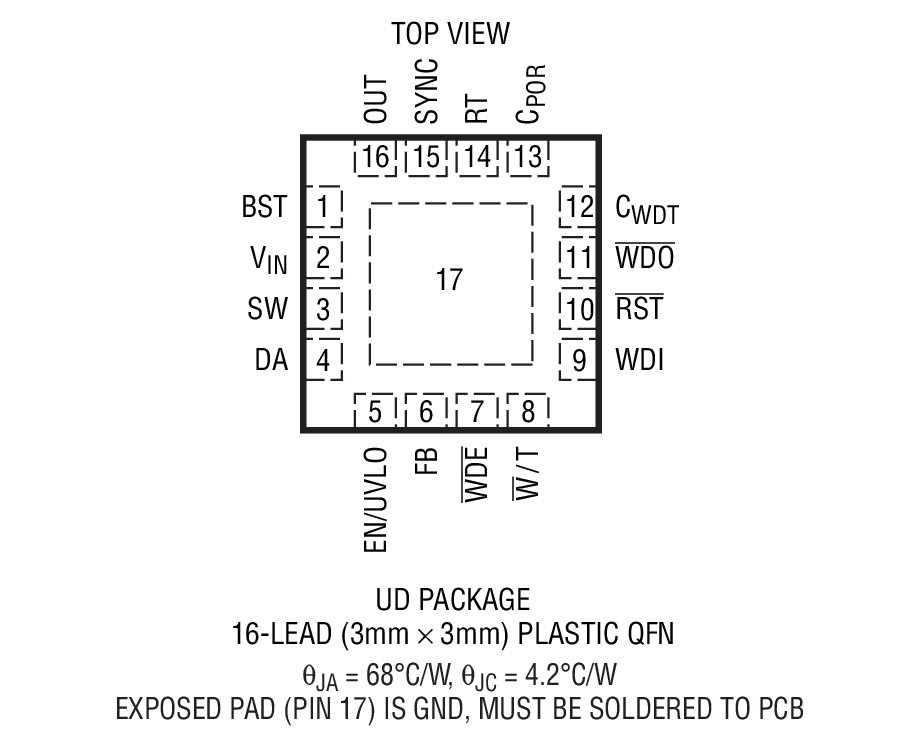

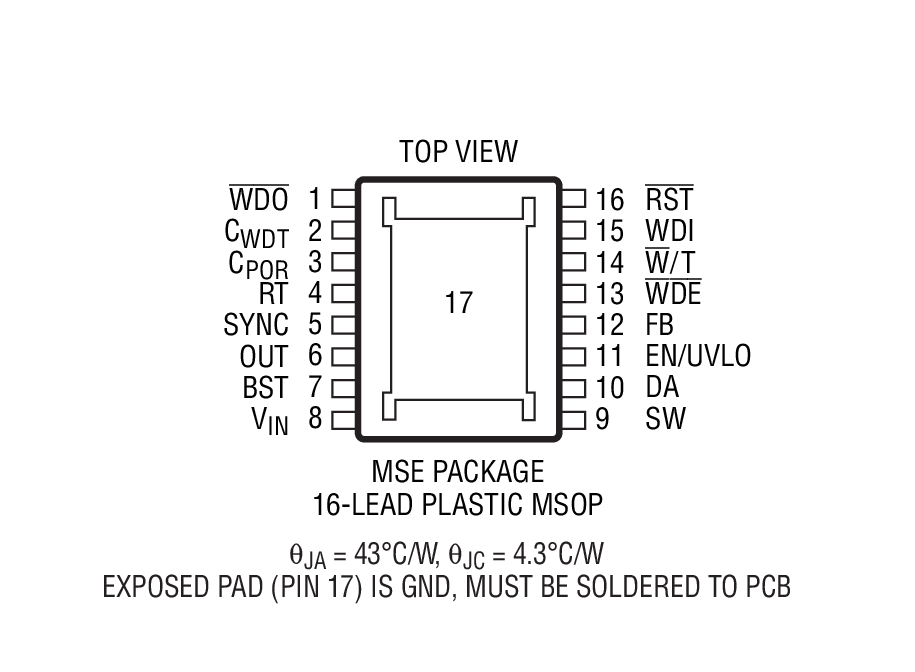

  • 16 引脚 3mm x 3mm QFN 和 16 引脚 MSOP 封装



产品详情

LT®3689 是一款可调频率 (350kHz 至 2.2MHz) 单片式降压型开关稳压器,具有一个上电复位和看门狗定时器。稳压器可在输入电压高达 36V 的条件下正常运作,并可安全承受高达 60V 的瞬态电压。低纹波突发模式操作在低输出电流条件下维持了高效率,并在典型应用中将输出纹波抑制在 15mV 以下,且输入静态电流仅为 85μA。当 EN / UVLO 被拉至低电平时,停机电路将输入电源电流减小至 1μA 以下。在 EN / UVLO 引脚上使用一个电阻分压器可提供一种可编程欠压闭锁功能。电流限制、频率折返和热停机电路则提供了故障保护功能。

复位和看门狗超时周期可采用外部电容器来独立调节。严格的准确度规格和干扰免疫力确保了系统的可靠复位操作,而不会产生误触发现象。如果输出电压降至编程值以下达 10%,则集电极开路 RST 被拉低。看门狗定时器可通过引脚来选择窗口或超时模式。在超时模式中,如果在检测到一个看门狗变换之前经历了一个过长的周期,则 WDO  将被拉至低电平。在窗口模式中,LT3689 将监视那些聚集得过于靠近或过于疏远的 WDI 下降沿。




应用

  • 汽车电子控制单元
  • 工业电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LT3689
LT3689-5
