概览

优势和特点

  • 双低压差线性跟踪稳压器
    • 具有可编程电流限值的 200mA 输出
    • 1.6V 至 45V 输入范围
    • 故障保护至 ±45V
  • 采用单个输入产生三路输出电源仅需一个电感器
  • 无负载时 IQ = 50μA (在 12VIN 至 6V 和 5V)
  • 降压型稳压器:
    • 低纹波 (<15mVP-P) 突发模式 (Burst Mode®) 操作
    • 利用内部电源开关提供 400mA 输出
    • 4.3V 至 40V 输入工作范围 (60V 最大值)
  • 250kHz 至 2.2MHz 的可调开关频率
  • 电源良好指示器
  • 采用耐热性能增强型 16 引脚 MSOP 封装

产品详情

LT®3668 是一款单片式三路电源,其包括一个 400mA 降压型开关稳压器和两个 200mA 低压差线性跟踪稳压器 (LDO)。该器件为那些要求一个传感器的电源严格地跟踪一个测量 ASIC 之电源的应用提供了一款完整和坚固的电源解决方案。

每个跟踪 LDO 可提供 200mA 的输出电流和一个 340mV 的典型压差电压,而且每个 LDO 具有一个准确的电阻器可编程电流限值。

内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。

降压型稳压器包括一个高效率开关、一个升压二极管以及必要的振荡器、控制和逻辑电路。电流模式拓扑用于实现快速瞬态响应和优良的环路稳定性。低纹波突发模式操作可在低输出电流条件下保持高效率,并在典型应用中保持输出纹波低于 15mV。

LT3668 采用耐热性能增强型 16 引脚 MSOP 封装,具有用于实现低热阻的裸露衬垫。




应用

  • 故障保护传感器电源
  • 汽车和工业电源
  • 用于便携式仪表的电源

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

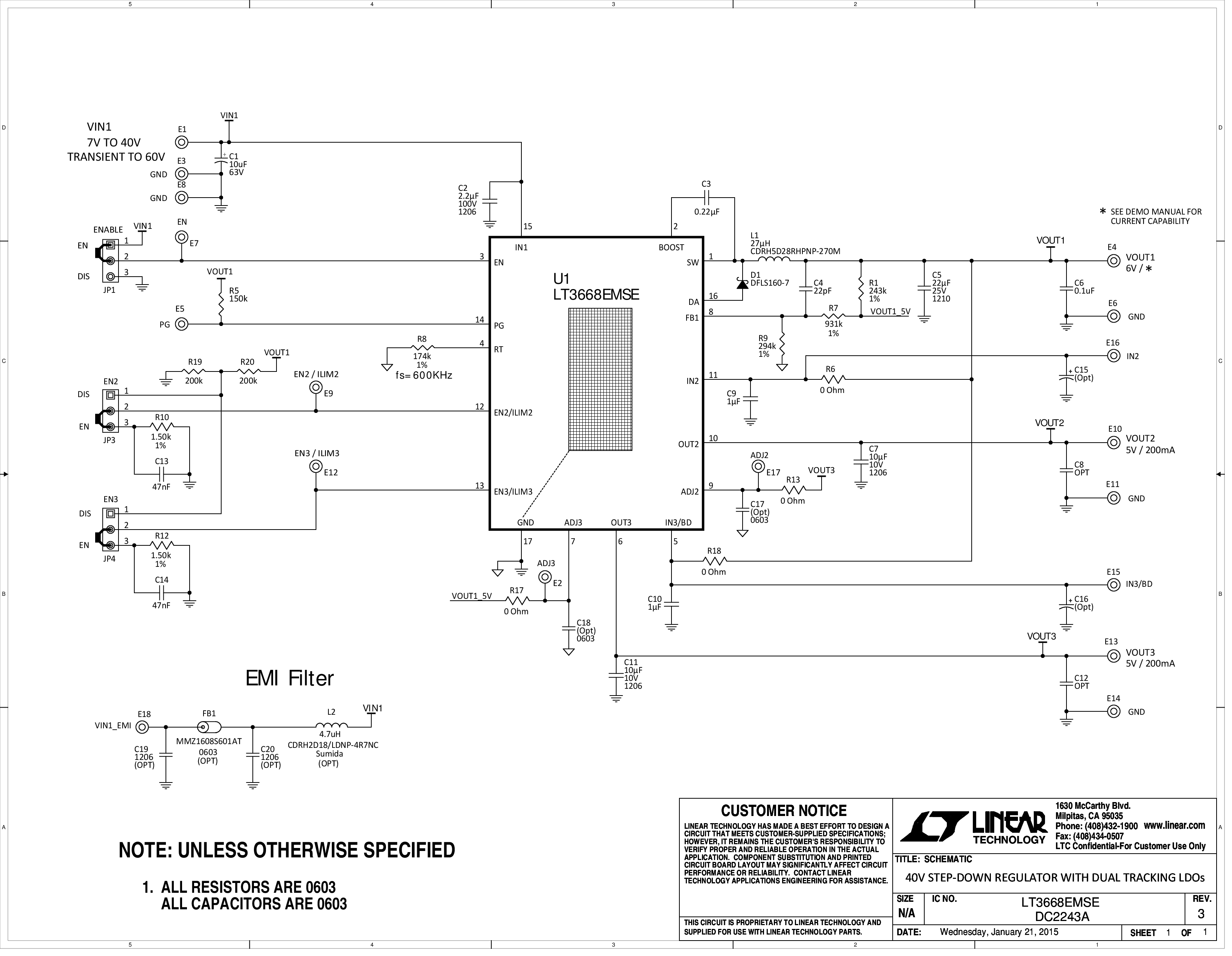

评估套件 (1)
