LT3652

用于太阳能电源的功率跟踪 2A 电池充电器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LT3652 - Power Management Download 1.66 KB LTspice LT3652 Demo Circuit - 1A Solar Panel Powered 3-Stage 12V Lead-Acid Fast/Float Charger (16V to 14.4V @ 1A) Download 4.00KB
产品模型 8
特性
  • 提供用于太阳能应用中峰值功率跟踪 (MPPT) 的输入电源电压调节环路
  • 宽输入电压范围：4.95V 至 32V (40V 绝对最大值)
  • 可编程充电速率高达 2A
  • 可由用户选择的充电终止：C/10 或内置充电终止定时器
  • 可采用电阻器设置并高达 14.4V 的浮置电压能支持锂离子 / 锂聚合物电池、LiFePO4 (磷酸铁锂) 电池、SLA (密封铅酸) 电池化学组成
  • 当电池电压 ≤ 4.2V 时无需 VIN 隔离二极管
  • 1MHz 固定频率
  • 0.5% 浮置电压基准准确度
  • 5% 充电电流准确度
  • 2.5% C/10 检测准确度
  • 二进制编码集电极开路状态引脚
  • 耐热性能增强型 12 引脚 3mm x 3mm DFN12 和 MSE 封装
更多细节
show more Icon

LT3652是一款完整的单芯片降压型电池充电器，可在4.95V至32V输入电压范围内工作。LT3652提供恒流/恒压充电特性，最大充电电流达2A，可通过外部编程设置。该充电器采用3.3V浮充电压反馈基准电压源，因此高达14.4V的任何电池浮充电压均可通过电阻分压器进行编程。

LT3652采用输入电压调整环路，如果输入电压低于通过电阻分压器设置的编程电平，该环路会降低充电电流。当LT3652由太阳能板供电时，输入调整环路用于使电池板保持峰值输出功率。

LT3652可配置为当充电电流低于编程最大值(C/10)的1/10时终止充电。充电终止后，LT3652将进入低电流(85μA)待机模式。如果电池电压低于编程浮充电压以下2.5%，自动充电特性将启动新的充电周期。LT3652还包含可编程安全定时器，用于在达到设定时间后终止充电。这样，当电流小于C/10时可终止充电。

VIN最大值 VFLOAT最大值 特性
LT3652 32V 14.4V 内部反向阻断VBAT < 4.2V
LT3652HV 34V 18V

应用

  • 太阳能供电应用
  • 远程监控站
  • LiFePO4（磷酸锂）
  • 便携式手持式仪器仪表
  • 12V至24V汽车系统
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LT3652 - Power Management Download 1.66 KB LTspice LT3652 Demo Circuit - 1A Solar Panel Powered 3-Stage 12V Lead-Acid Fast/Float Charger (16V to 14.4V @ 1A) Download 4.00KB
产品模型 8
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT3652

文档

15
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 技术文章
  • 数据手册
  • 可靠性数据
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 12/16/2015
英文

LT3652: Power Tracking 2A Battery Charger for Solar Power Data Sheet

打开PDF文件

redirect
521.00K
download

下载 PDF

PDF Vector

PDF

更新 04/15/2013
日文

LT3652: ソーラーパワー向けパワー・トラッキング2Aバッテリ・チャージャ データシート

打开PDF文件

redirect
630.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 03/29/2013
英文
DC1568A - Demo Manual redirect icon

232.00K

download

下载 PDF

技术文章

9

PDF Vector

PDF

更新 12/22/2010
英文
Power-Tracking Battery-Charger IC Supports Solar-Power Systems - P.E.T. Sep 2009 redirect icon

251.00K

download

下载 PDF

PDF Vector

PDF

更新 04/13/2010
中文
基于太阳能电池的精简高效型电池充电 redirect icon

1.00M

download

下载 PDF

PDF Vector

PDF

更新 01/01/2012
中文
电池充电器简化电池板最大功率点跟踪 redirect icon

2.00M

download

下载 PDF

PDF Vector

HTML

更新 10/01/2013
英文
Solar Battery Charger Maintains High Efficiency in Low Light redirect icon

PDF Vector

HTML

更新 10/01/2013
日文
低照度で高い効率を維持する太陽電池チャージャ redirect icon

PDF Vector

HTML

更新 01/01/2011
英文
Battery Charger’s Unique Input Regulation Loop Simplifies Solar Panel Maximum Power Point Tracking redirect icon

PDF Vector

HTML

更新 12/01/2009
英文
Designing a Solar Cell Battery Charger redirect icon

PDF Vector

HTML

更新 02/03/2014
英文
Techniques to Maximize Solar Panel Power Output redirect icon

PDF Vector

HTML

更新 02/03/2014
日文
ソーラー・パネルの電力出力を最大限まで高めるテクニック redirect icon

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R541 Reliability Data redirect icon

17.69 K

download

下载 PDF

应用笔记

2

PDF Vector

HTML

更新 06/01/2020
英文
Reverse Voltage Protection for Battery Chargers redirect icon

PDF Vector

HTML

更新 06/01/2020
中文
电池充电器的反向电压保护 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 11
show more Icon

数据手册 1

LT3652: Power Tracking 2A Battery Charger for Solar Power Data Sheet

可靠性数据 1

R541 Reliability Data

用户手册 1

DC1568A - Demo Manual

应用笔记 1

电池充电器的反向电压保护

技术文章 7

基于太阳能电池的精简高效型电池充电
电池充电器简化电池板最大功率点跟踪
Power-Tracking Battery-Charger IC Supports Solar-Power Systems - P.E.T. Sep 2009
Solar Battery Charger Maintains High Efficiency in Low Light
Battery Charger’s Unique Input Regulation Loop Simplifies Solar Panel Maximum Power Point Tracking
Designing a Solar Cell Battery Charger
Techniques to Maximize Solar Panel Power Output

解决方案设计及宣传手册 2

Industrial Battery Chargers Overview
Energy Harvesting Now

产品选型卡 4

High Voltage Battery Charging and Management Solutions
20V Battery Gas Gauge
Practical Ambient Energy Harvesting for WSNs
Practical Ambient Energy Harvesting for WSNs

新闻 1

突破性 2A 太阳能电池充电器利用简单的控制环路配合峰值功率跟踪

视频

1

Thumbnail Image

视频

2017-09-18

LT3652 Video Product Brief

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT3652EDD#PBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3652EDD#TRPBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3652EMSE#PBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3652EMSE#TRPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3652IDD#PBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3652IDD#TRPBF 12-Lead DFN (3mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3652IMSE#PBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT3652IMSE#TRPBF 12-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3652EMSE#PBF

量产

LT3652EMSE#TRPBF

量产

LT3652IMSE#PBF

量产

LT3652IMSE#TRPBF

量产

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2月 4, 2020

- 20_0129

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3652EMSE#PBF

量产

LT3652EMSE#TRPBF

量产

LT3652IMSE#PBF

量产

LT3652IMSE#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0003

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)

LT3652EMSE#PBF

量产

LT3652EMSE#TRPBF

量产

LT3652IMSE#PBF

量产

LT3652IMSE#TRPBF

量产

pdf

PCN24_0003_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2月 4, 2020

- 20_0129

arrow down

Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC

LT3652EMSE#PBF

量产

LT3652EMSE#TRPBF

量产

LT3652IMSE#PBF

量产

LT3652IMSE#TRPBF

量产

pdf

PCN20_0129_Form

external-icon

xls

Material_Report

Download

软件和型号相关生态系统

部分模型 产品周期 描述

µModule电池充电器1
LTM8062
popup image
Cart

推荐新设计使用

32VIN、2A μModule 功率跟踪电池充电器

PowerPath、理想二极管和负载开关2
LTC4359
popup image
Cart

推荐新设计使用

具反向输入保护功能的理想二极管控制器

LTC4417
popup image
Cart

推荐新设计使用

确定了优先级的 PowerPath™ 控制器

按钮控制器1
LTC2956
popup image
Cart

推荐新设计使用

具按钮控制功能的唤醒定时器

库仑计（电池电量计）1
LTC2943
popup image
Cart

量产

具温度、电压和电流测量功能的多节电池电量测量芯片

数字温度传感器1
LTC2991
popup image
Cart

推荐新设计使用

8 通道 I2C 电压、电流和温度监视器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LT3652HV
popup image
Cart

推荐新设计使用

功率跟踪 2A 电池充电器

评估套件 1

reference details image

DC1568A

LT3652EDD演示板 | 11.5V至32VIN，2A降压型电池充电器，用于太阳能输入的MPPC

zoom

DC1568A

LT3652EDD演示板 | 11.5V至32VIN，2A降压型电池充电器，用于太阳能输入的MPPC

download icon

下载

 print icon

打印
DC1568A
LT3652EDD演示板 | 11.5V至32VIN，2A降压型电池充电器，用于太阳能输入的MPPC
立即购买 更多内容

产品详情

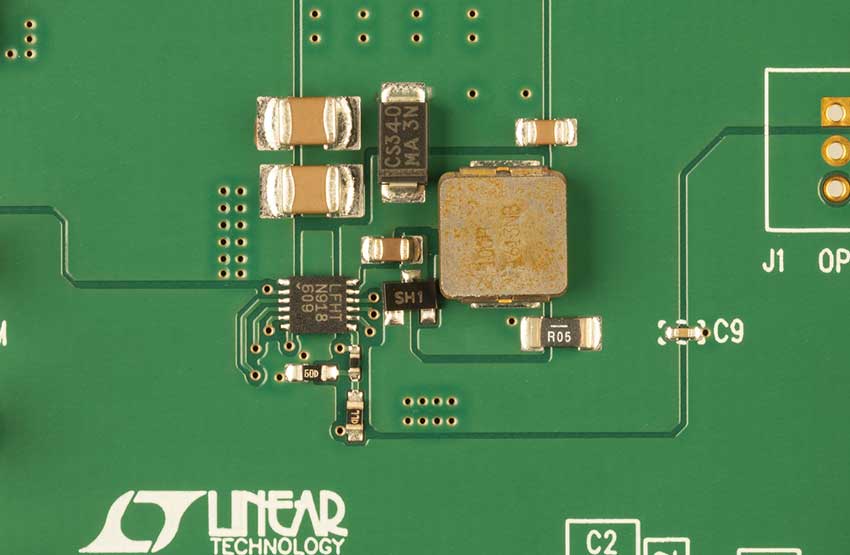

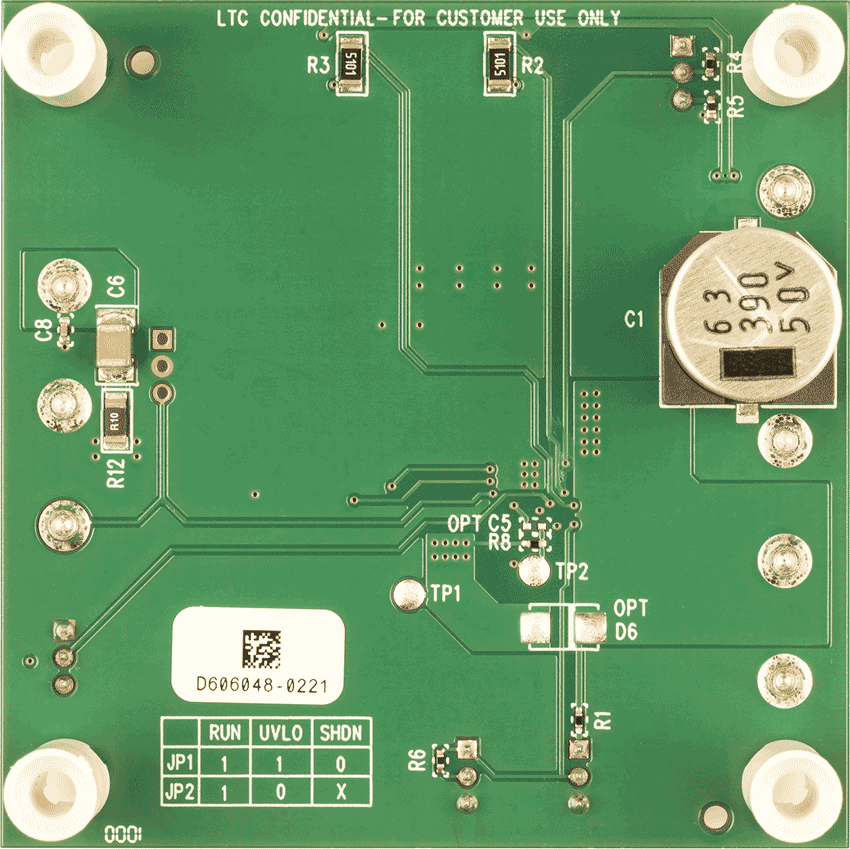

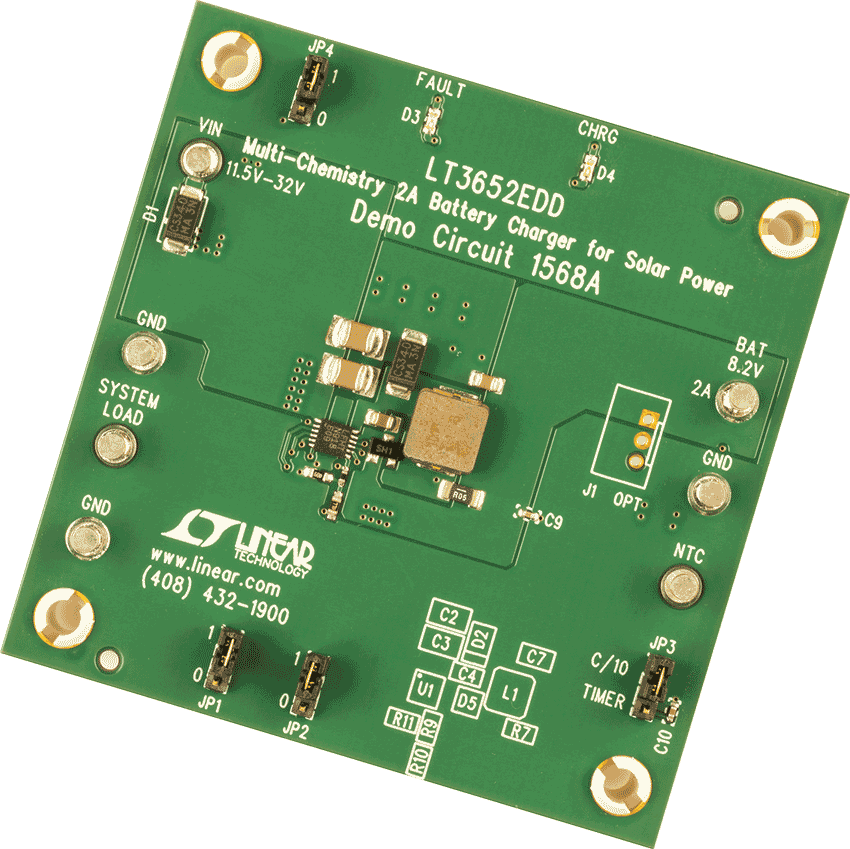

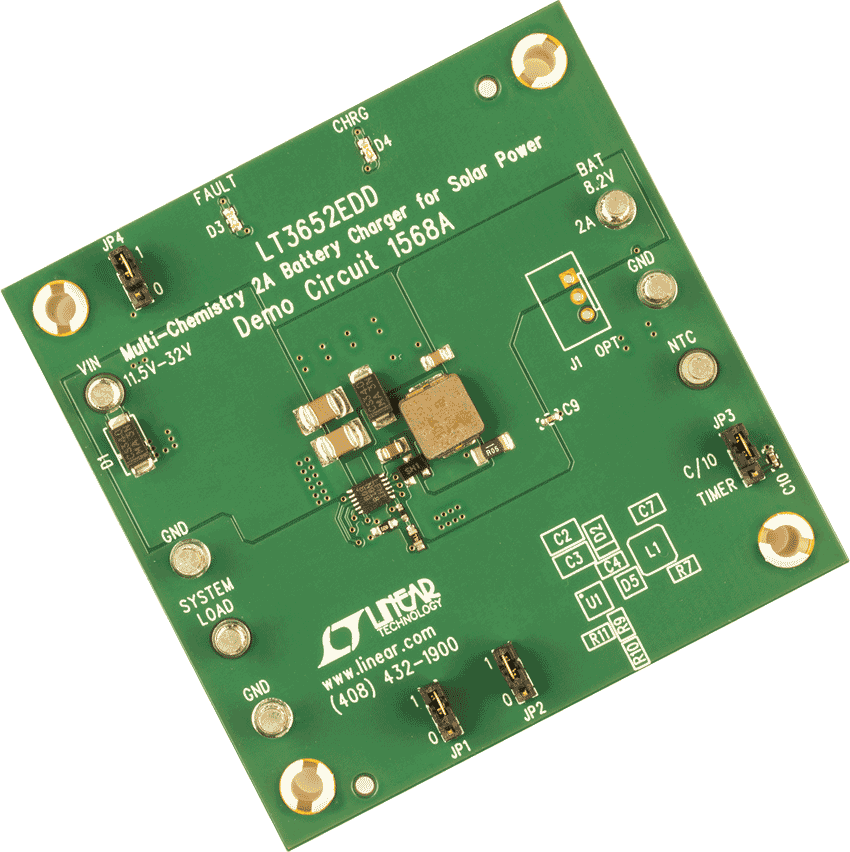

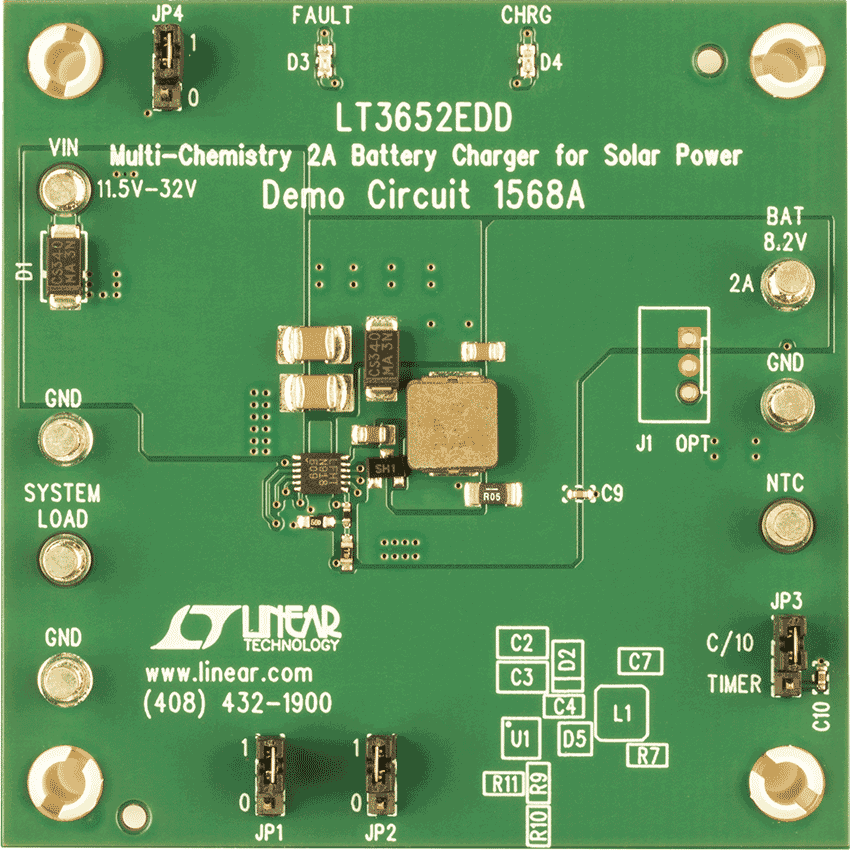

演示电路1568A是一款面向太阳能应用的2A单芯片多化学电池充电器，内置LT3652EDD。LT3652是一款完整的中功率锂离子电池充电器，可在较宽的输入电压范围内工作。该充电器采用3.3V浮充电压反馈基准电压源，允许调整电池浮充电压，最高达14.4V。


LT3652具有输入电压调整环路，如果通过电阻分压器设置的输入低于编程电平，该环路将降低充电电流。该电路提供CC/CV充电，最大充电电流为2A，可通过检测电阻编程设置。





资料

pdf icon

ZIP

DC1568A - Design Files Download

741.00K

pdf icon

PDF

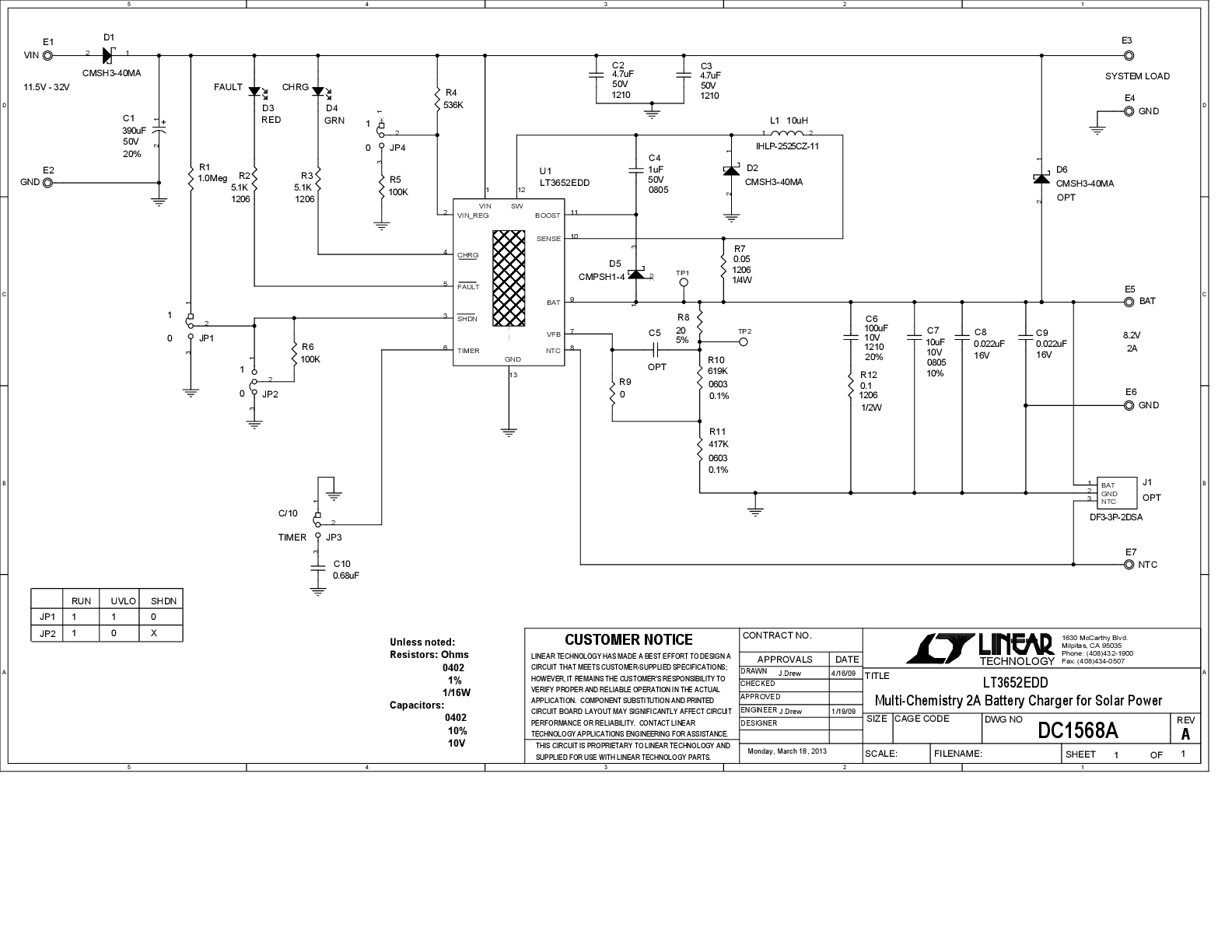

DC1568A - Schematic Download
