LT3652HV

推荐新设计使用

功率跟踪 2A 电池充电器

数据手册产品选型表

产品模型: 8

Viewing:

产品详情

用于太阳能应用中峰值功率跟踪 (MPPT) 的输入电源电压调节环路
宽输入电压范围：4.95V 至 34V (40V 绝对最大值)
可编程充电速率高达 2A
可由用户选择的充电终止方式：C/10 或板上充电终止定时器
可采用电阻器设置和可高达 18V 的浮动电压能迎合 4 节锂离子 / 锂聚合物电池、5 节 LiFePO₄ (磷酸铁锂) 电池、铅酸电池化学组成
可通过并联提供较高的输出电流
1MHz 固定频率
0.5% 浮动电压基准准确度
5% 充电电流准确度
2.5% C/10 检测准确度
二进制编码集电极开路状态引脚
耐热性能增强型 3mm x 3mm DFN 和 MSE 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LT3652HVEDD#PBF	12-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3652HVEDD#TRPBF	12-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3652HVEMSE#PBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3652HVEMSE#TRPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3652HVIDD#PBF	12-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3652HVIDD#TRPBF	12-Lead DFN (3mm x 3mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3652HVIMSE#PBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LT3652HVIMSE#TRPBF	12-Lead MSOP w/ EP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN
未找到匹配项目
6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
		PCN24_0003_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT3652HVEMSE#PBF	量产
LT3652HVEMSE#TRPBF	量产
2月 4, 2020 - 20_0129 Laser Mark Conversion for 12-Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0129_Form Material_Report
LT3652HVEMSE#PBF	量产
LT3652HVEMSE#TRPBF	量产
LT3652HVIMSE#PBF	量产
LT3652HVIMSE#TRPBF	量产
10月 11, 2022 - 22_0244 Epoxy Change from Henkel 8290 to 8290A for MSOP Package
		PCN22_0244_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT3652HVIMSE#PBF	量产
LT3652HVIMSE#TRPBF	量产
4月 18, 2022 - 22_0050 UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
		PCN22_0050_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LT3652HVIMSE#PBF	量产
LT3652HVIMSE#TRPBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
µModule电池充电器 1
LTM8062	推荐新设计使用	32V_IN、2A μModule 功率跟踪电池充电器
PowerPath、理想二极管和负载开关 2
LTC4359	推荐新设计使用	具反向输入保护功能的理想二极管控制器
LTC4417	推荐新设计使用	确定了优先级的 PowerPath^™ 控制器
按钮控制器 1
LTC2956	推荐新设计使用	具按钮控制功能的唤醒定时器

电源监控器 1
LT2940	量产	功率和电流监视器
库仑计（电池电量计） 1
LTC2943	量产	具温度、电压和电流测量功能的多节电池电量测量芯片
双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

部分模型	产品周期	描述
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器
LTC4359	推荐新设计使用	具反向输入保护功能的理想二极管控制器
LT2940	量产	功率和电流监视器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LT3652
LT3652HV

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

650mA 无线电池充电器演示套件

立即购买更多内容

产品详情

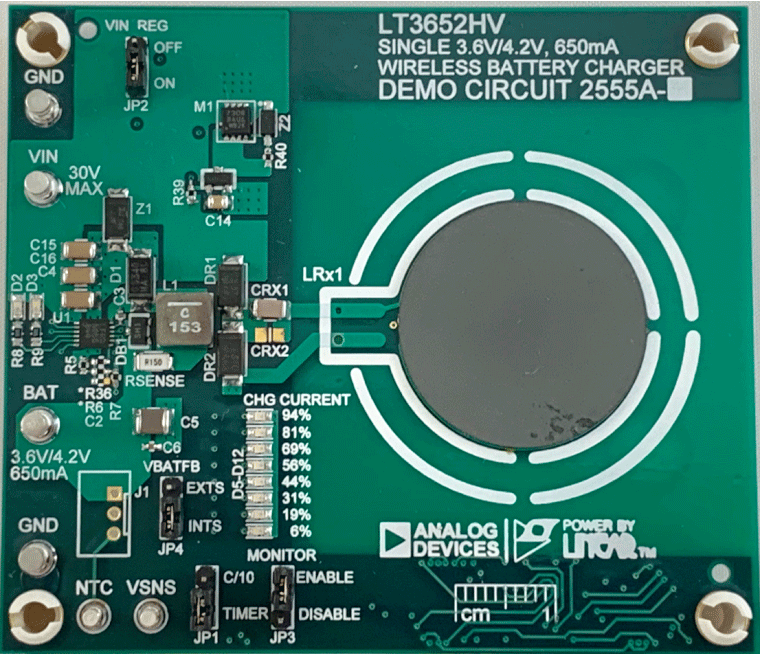

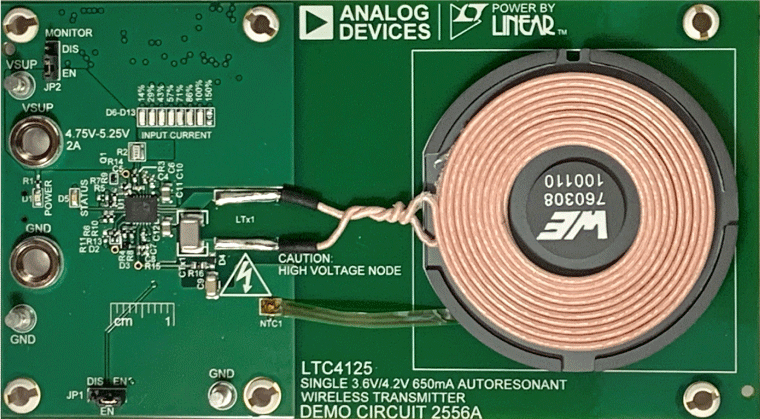

DC2554A-KIT 是包含 DC2556A 变送器（采用LTC4125）和 DC2555A-A/DC2555A-B 接收器（采用LT3652HV）的套件。DC2555A-A/DC2555A-B 接收器能够以高达 650mA 的电流为单节锂离子电池充电，发射线圈和接收线圈之间的空气间隙为3.0mm至12.0mm。DC2556A 变送器通过 LTC4125 支持较佳电源搜索和异物检测功能。

资料

DC2554A-A - Schematics
249.59 K

DC2554A-B Schematics
249.59 K

DC2554A-B - Design Files
8.81 M

DC2554A-A - Design Files
8.91 M

DC2554A-A-KIT/DC2554A-B-KIT - Demo Manual
853.87 K

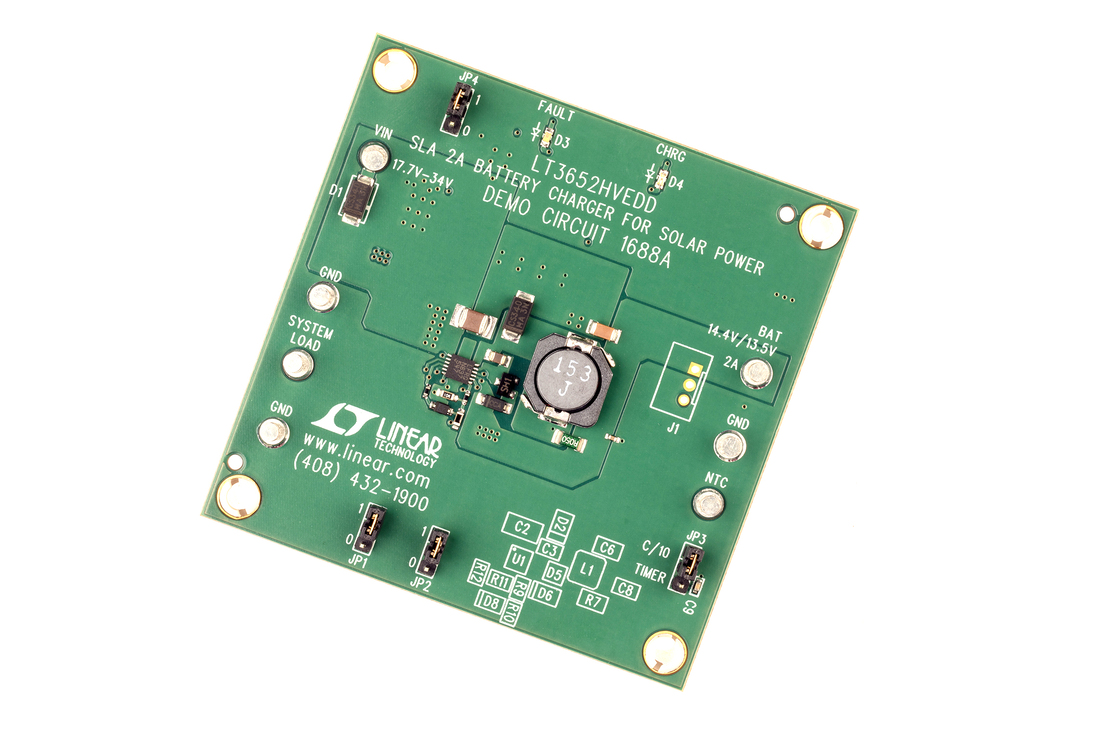

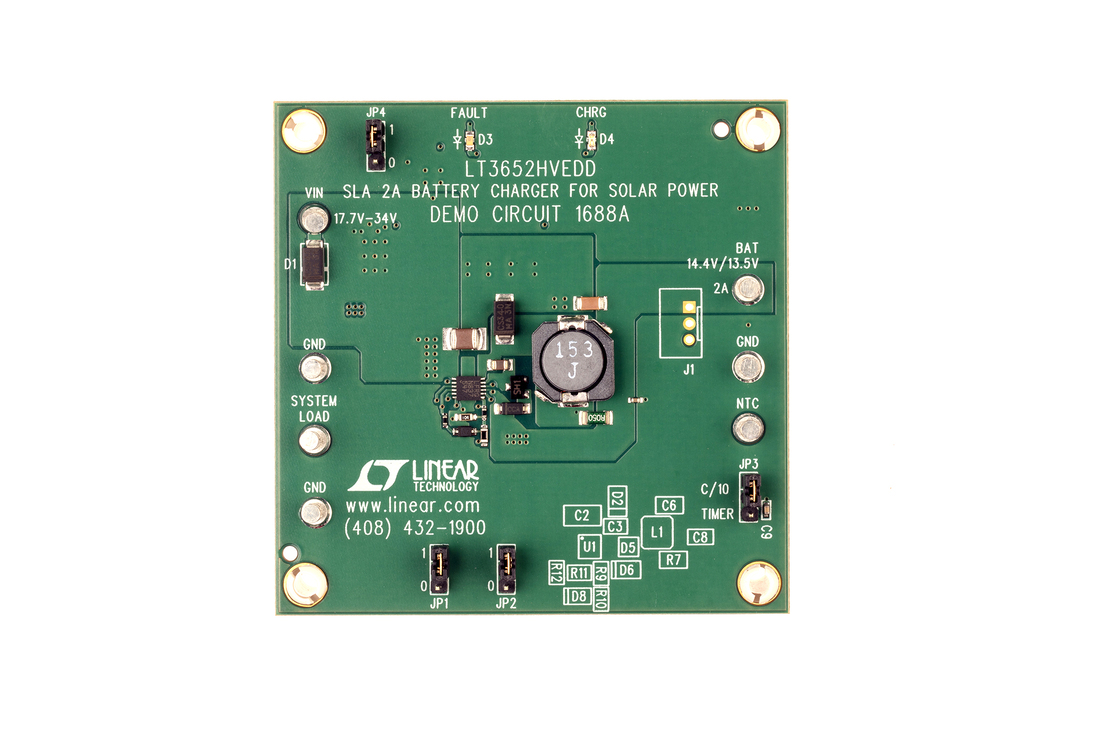

LT3652HVEDD演示板 | 17.7V至34VIN，降压型12V铅酸(2A)，用于太阳能输入的MPPC

立即购买更多内容

产品详情

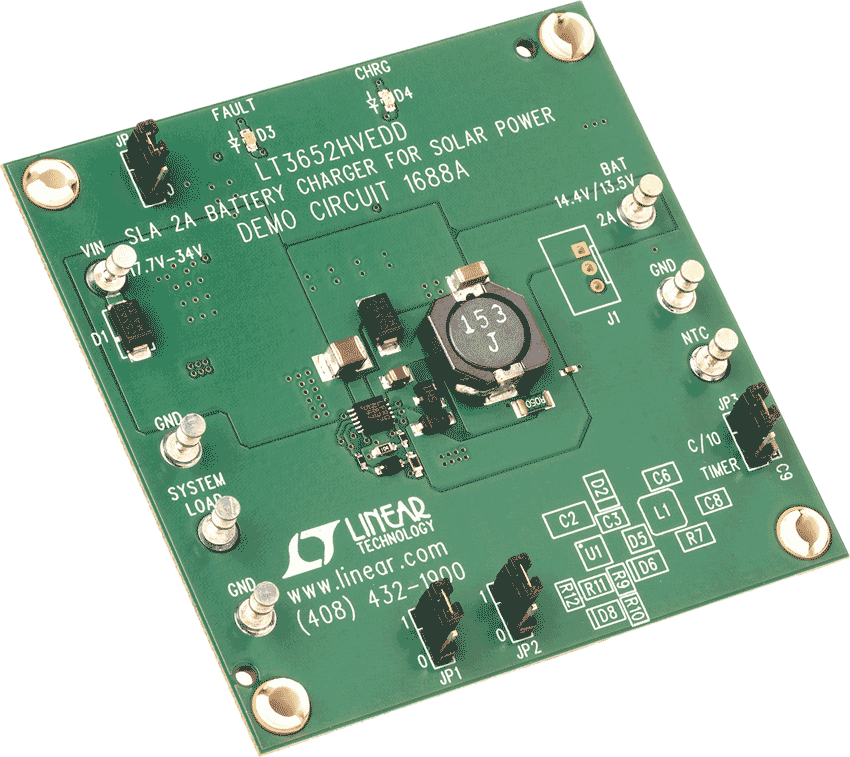

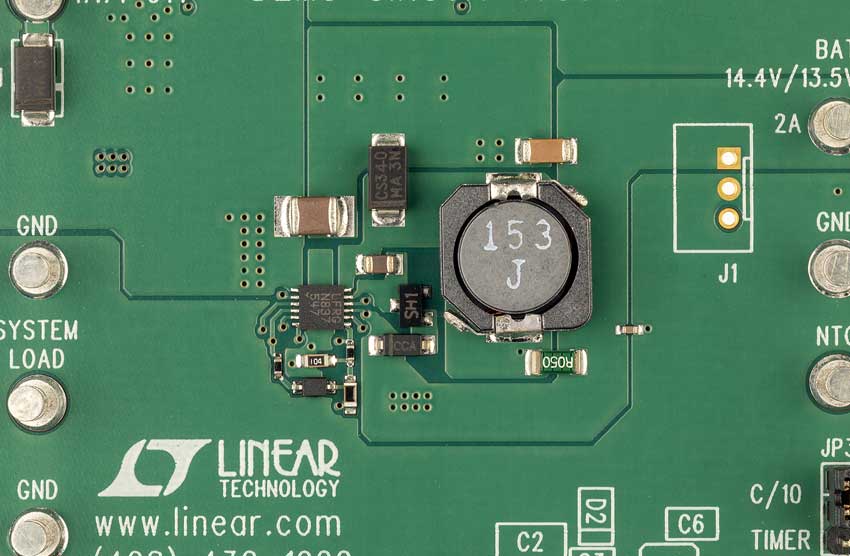

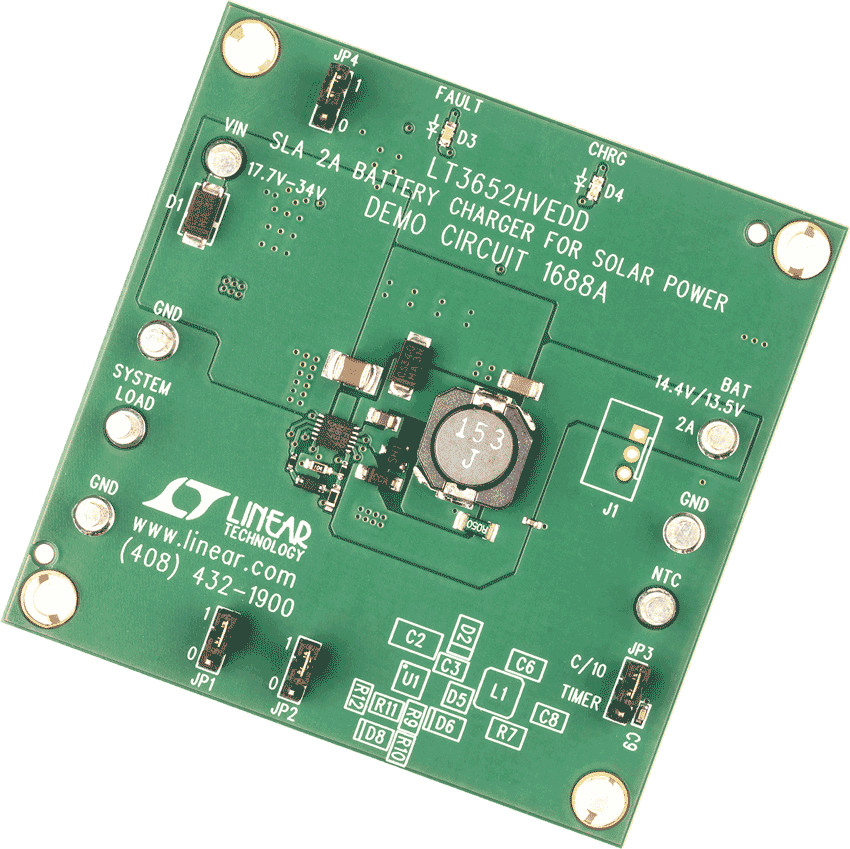

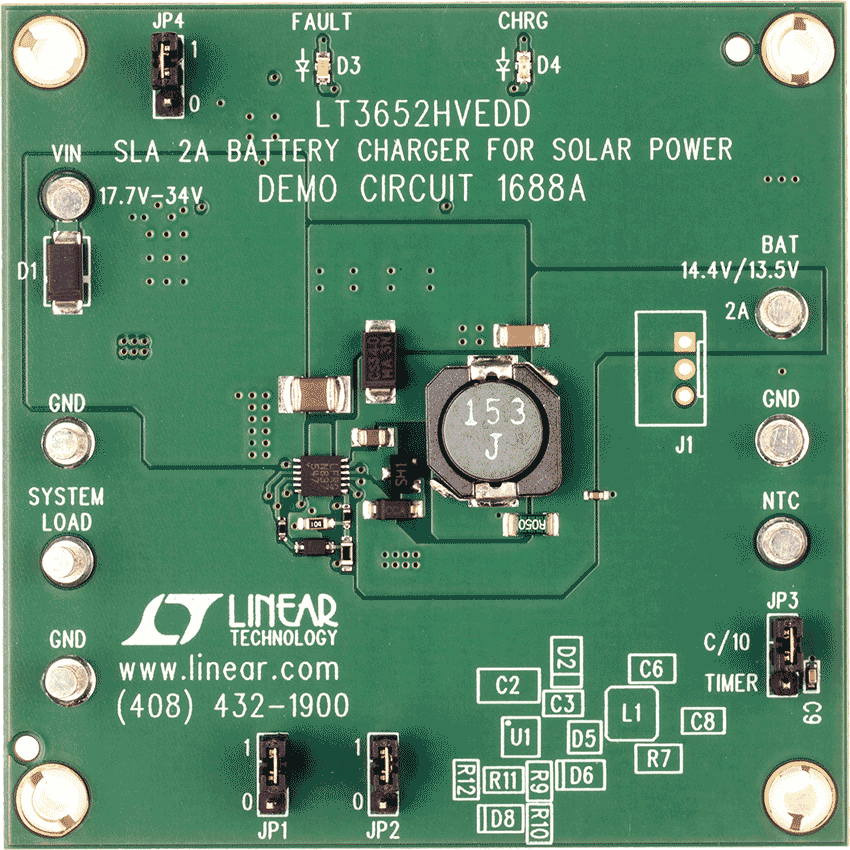

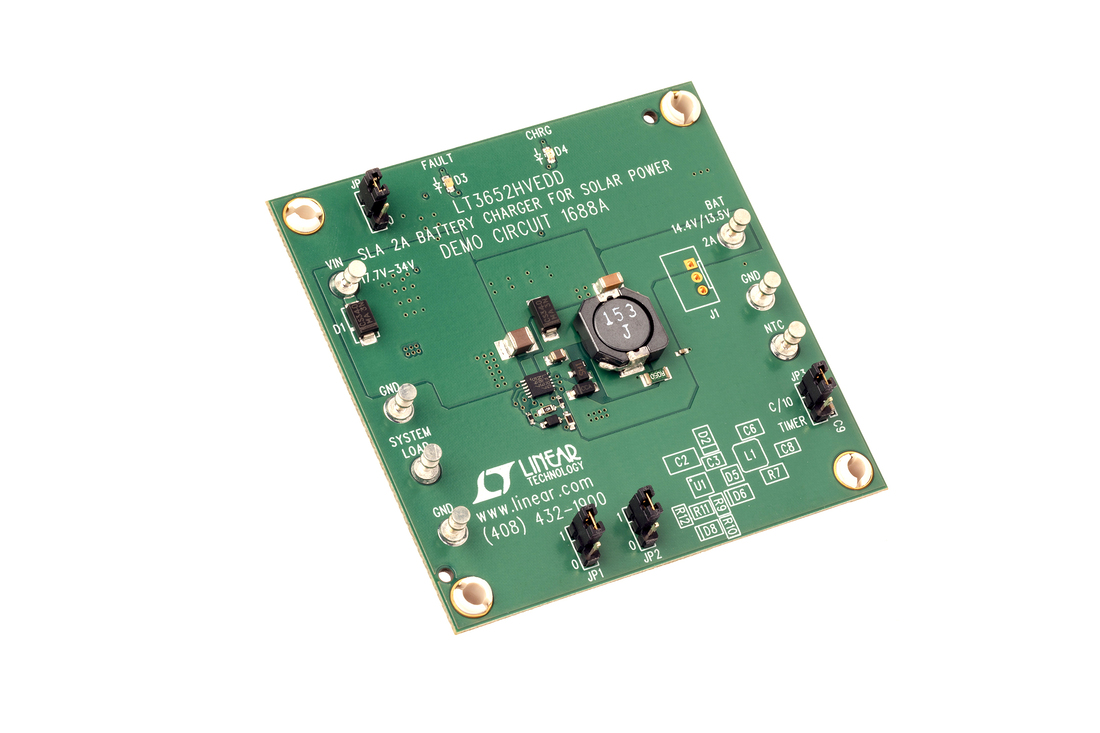

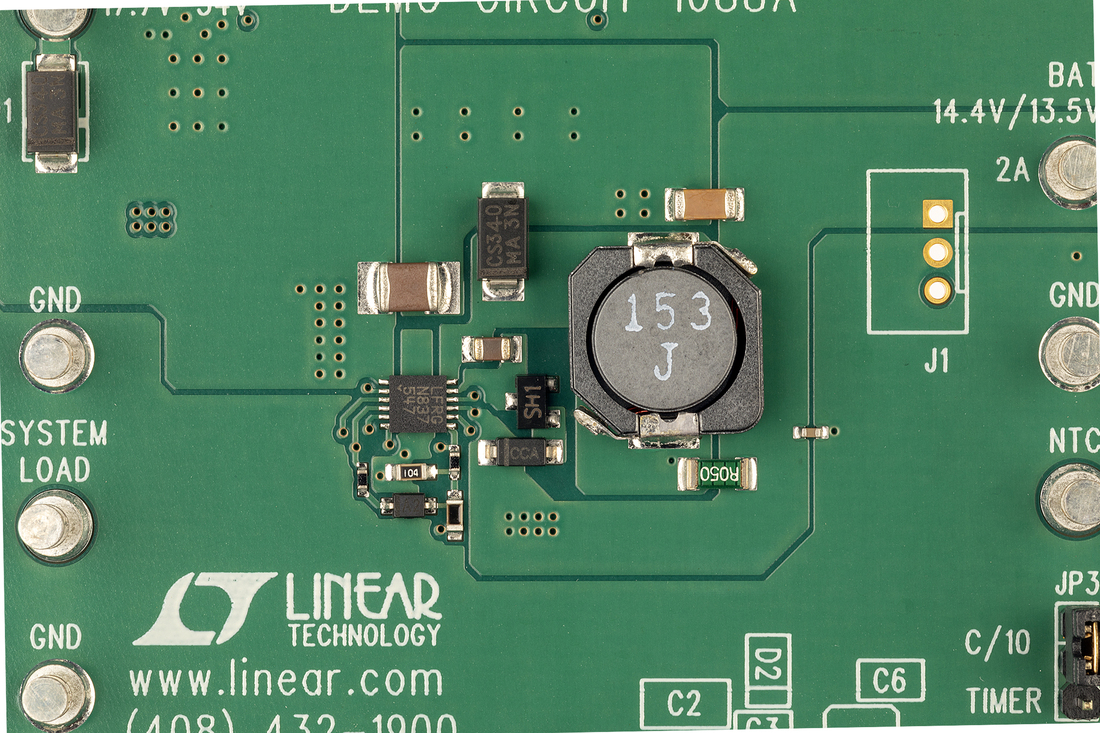

演示电路1688A是一款面向太阳能应用的密封铅酸2A电池充电器，内置LT3652HVEDD。LT3652HV是一款完整的中功率电池充电器，可在较宽的输入电压范围内工作。该充电器采用3.3V电池电压反馈基准电压源，允许调整充电电压，最高达18V。LT3652HV具有输入电压调整环路，如果通过电阻分压器设置的输入低于编程电平，该环路将降低充电电流。

该电路提供恒流/恒压充电，最大充电电流为2A，可通过电流检测电阻编程设置。

资料

DC1688A - Demo Manual
103.00K

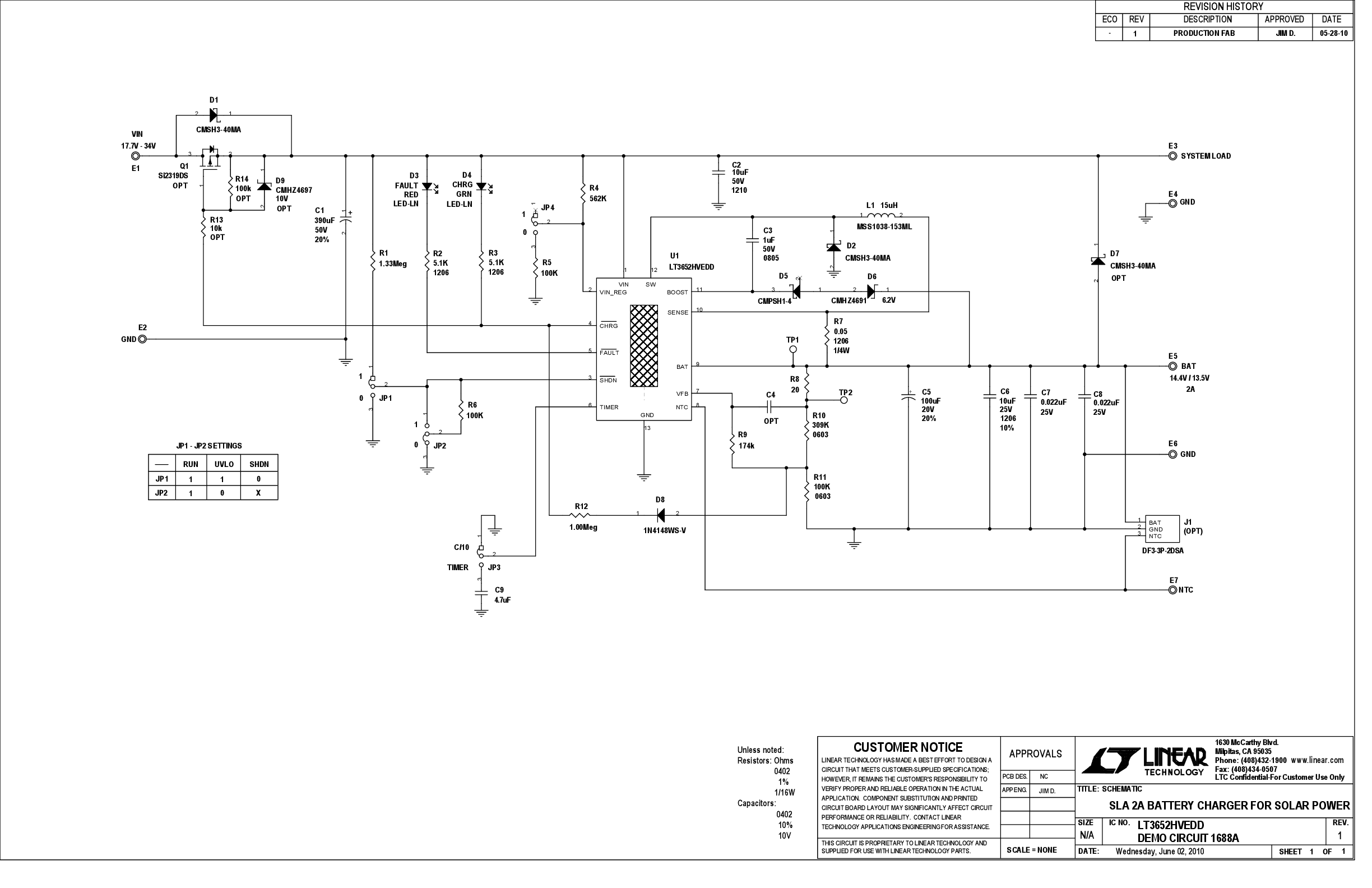

DC1688A - Schematic
