LT3571

用于 APD 偏置的 75V DC/DC 转换器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 高输出电压:达 75V
  • 集成肖特基二极管
  • 75V、370mA 内部开关
  • 高压侧固定电压降APD 电流监视器
  • 可调频率:250kHz 至 2MHz
  • 频率同步
  • 宽 VIN 范围:2.7V 至 20V
  • 恒定电压和恒定电流调节
  • 可编程电流限制保护
  • 表面贴装元件
  • 低停机电流 <1μA
  • 内部软起动
  • 内部补偿
  • CTRL 引脚提供了输出调节功能 (无极性反转)
  • 3mm x 3mm 16 引脚 QFN 封装



更多细节
show more Icon

LT®3571 是一款电流模式、升压型 DC/DC 转换器,专为对光接收器中的雪崩光电二极管 (APD) 施加偏置而设计,具有一个高达 75V 的输出电压。LT3571 具有一个高压侧固定电压降 APD 电流监视器,其在整个温度范围内的相对准确度优于 10%。集成电源开关、肖特基二极管和 APD 电流监视器实现了一个小巧的解决方案占板面积和低解决方案成本。该器件内置了一个传统的电压环路和一个独特的电流环路,旨在起一个恒定电流源或恒定电压源的作用。基于电感器的拓扑结构可确保输入免受开关噪声的影响。集成高端电流监视器产生了一个与 APD 电流成比例的电流,其相对准确度在 4 个数位级的动态范围内优于 10% (在 250nA 至 2.5mA 的输入范围里)。该电流可被用作一个基准,以通过 CTRL 引脚提供一个数字编程的输出电压。LT3571 采用具纤巧占板面积 (3mm x 3mm) 的 16 引脚 QFN 封装。




Applications

  • APD 偏置
  • PIN 二极管偏置
  • 光接收器和模块
  • 光纤网络设备



产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3571EUD#PBF
  • HTML
  • HTML
LT3571EUD#TRPBF
  • HTML
  • HTML
LT3571IUD#PBF
  • HTML
  • HTML
LT3571IUD#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC1423A

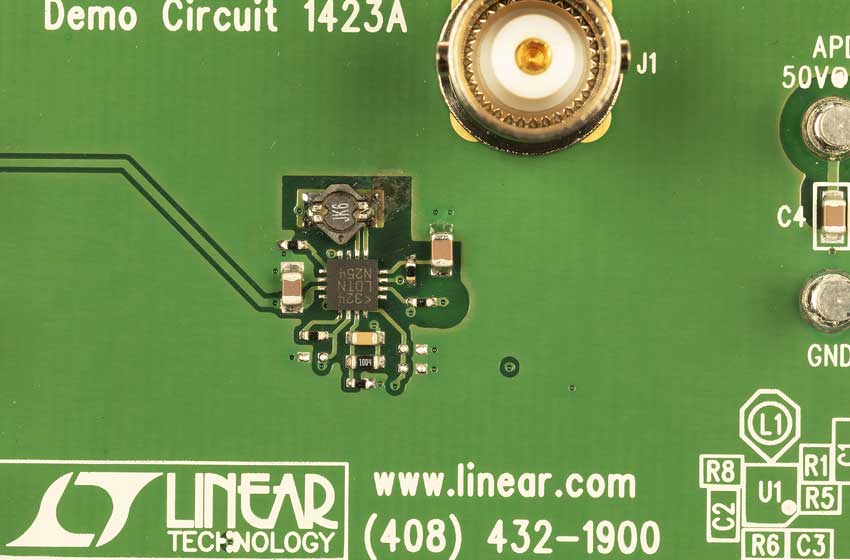

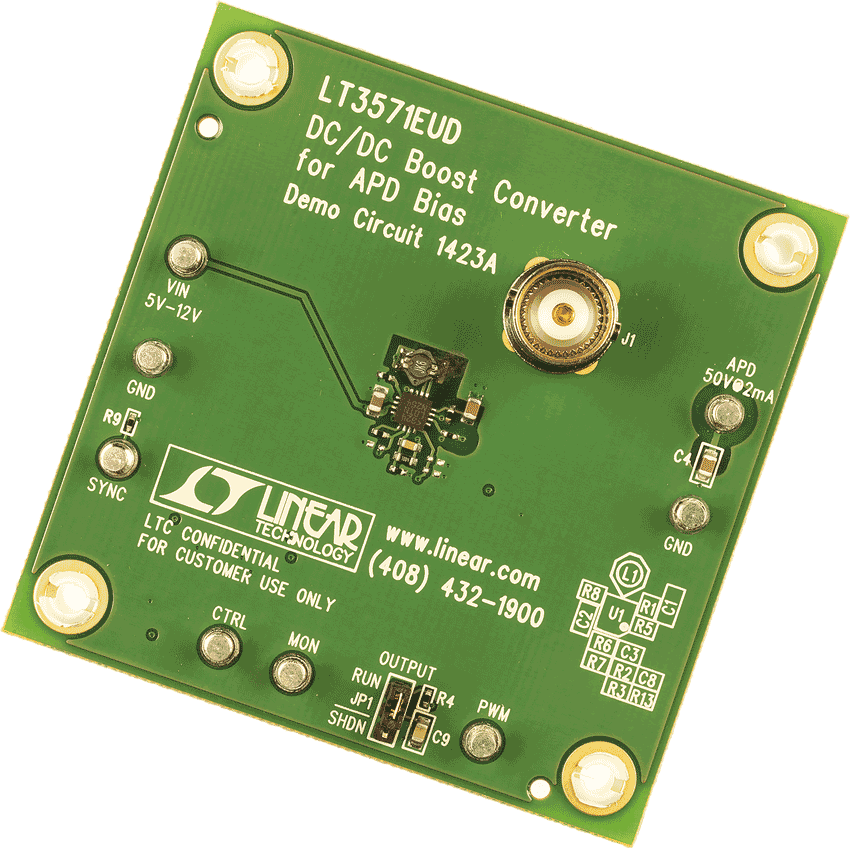

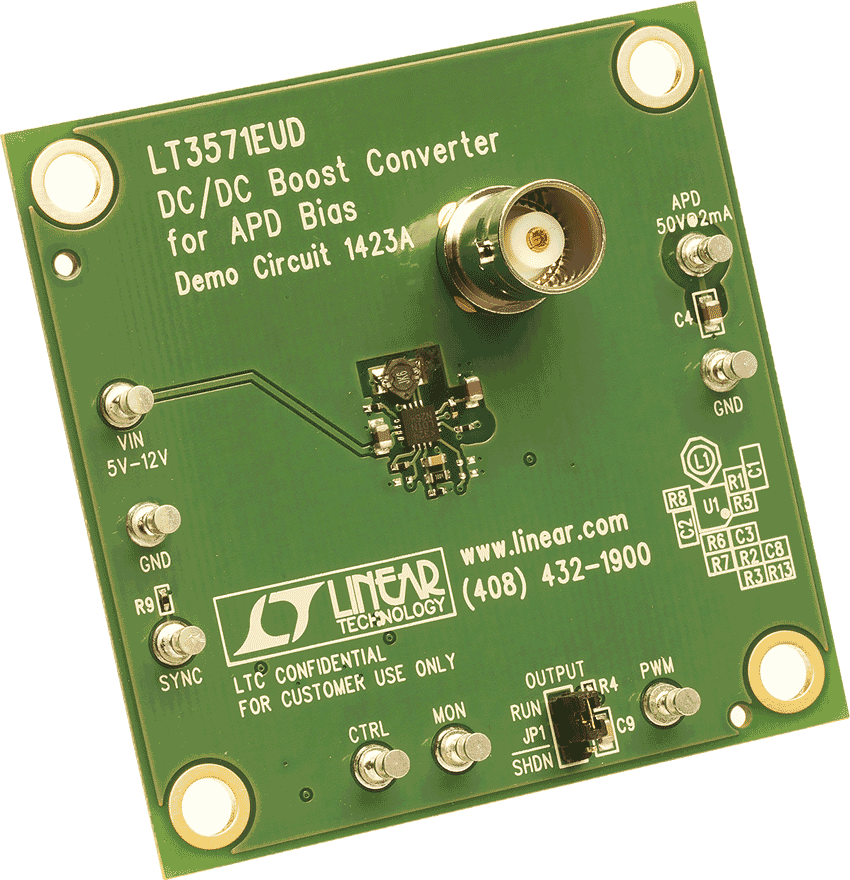

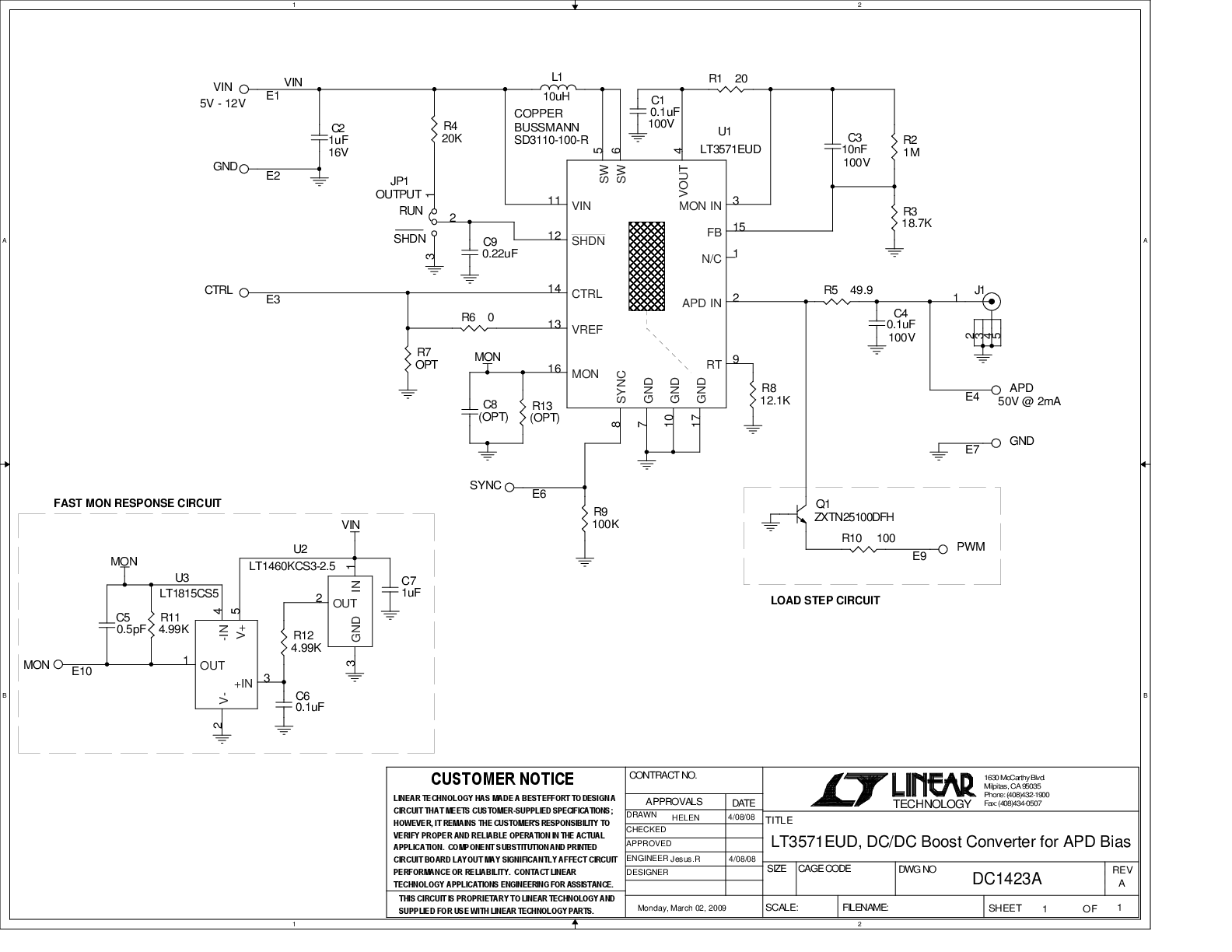

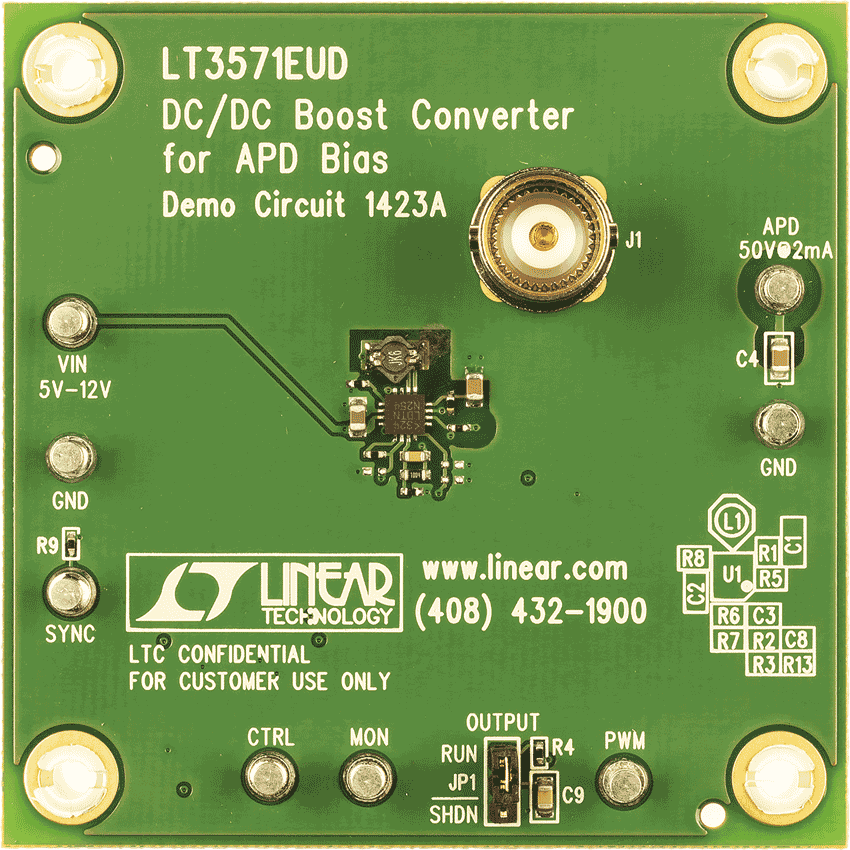

LT3571EUD Demo Board | 75V DC/DC Converter for APD Bias

reference details image

EVAL-ADA4355

ADA4355 评估系统

zoom

EVAL-ADA4355

ADA4355 评估系统

ADA4355 评估系统

特性和优点

  • 评估 ADA4355 微模块所需的完整硬件和软件
  • 只需要四个连接
    • 12 V 电源、5 V 电源、USB、测试中的光纤
  • 通过直观、用户友好的图形用户界面提供系统控制和测量选项

产品详情

ADA4355 是一款完整的高性能电流输入模块®。为了节省空间,ADA4355 包括所有必需的有源和无源元件,构成完整的电流位数据采集通道,支持小型光学模块和多通道系统。

该套件的高速 TIA 支持 10 ns 脉冲宽度,为飞行时间测量提供了高空间分辨率。此外,ADA4355 包含三个 TIA 增益 (TZ) 设置,以较大限度地提高动态范围。内部可选模拟低通滤波器 (LPF) 可以将器件带宽限制在 100 MHz 的转折频率,以较大限度地降低宽带噪声,同时还可以作为 125 MSPS模数转换器的抗混叠滤波器。对于较低带宽的信号或较宽的信号脉冲(例如 20μs 或更大),滤波器可以设置为 1.0 MHz 的转折频率,以提供额外的降噪。

14 位 ADC 以高达 125 MSPS 的速率转换放大的电压信号,并通过两条串行低压差分信号 (LVDS) 数据通道输出数字化信号,每条通道的速率最高可达 1 Gbps。数据时钟输出 (DCO) 工作频率高达 500 MHz,支持双倍数据速率 (DDR) 操作。

ADA4355 从大输入电流信号中实现快速过驱恢复,采用 12 mm × 6mm CSP_BGA 封装,工作温度范围为 40°C 至 +85°C。

应用

  • 电流电压转换
  • 化学分析仪
  • 质谱分析
  • 飞行时间 (ToF)
  • 光纤传感
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
