LT3570
量产1.5A 降压型转换器、1.5A 升压型转换器和 LDO 控制器
- 产品模型
- 8
产品详情
- 2.5V 至 36V 输入电压范围
- 可编程开关频率从 500kHz 至 2MHz
- 可同步至高达 2.75MHz
- VOUT(MIN):0.8V
- 用于每个转换器的独立软起动电路
- 用于每个转换器的单独 VIN 电源
- 占空比范围:0% 至 90% (在 1MHz)
- 采用 24 引脚 (4mm x 4mm) QFN 和 20 引脚 TSSOP 封装
LT®3570 是一款降压和升压型转换器,具有内部电源开关和 LDO 控制器。为每个转换器设计了一个 1.5A 电流限值和一个 2.5V 至 36V 的输入范围,从而使得 LT3570 成为众多应用的理想选择。利用一个外部定时电阻器来设置高达 2.1MHz 的开关频率,而且可使振荡器与一个外部时钟同步至 2.75MHz。
LT3570 具有一种可编程软起动功能,该功能负责在启动期间限制反馈电压,因而有助于防止发生过冲和限制浪涌电流。LDO 控制器能够向一个外部 NPN 晶体管输送高达 10mA 的基极电流。
Applications
- 电缆和卫星电视机顶盒
- 汽车系统
- 电信系统
- 可承受“电源崩溃”情况下的系统
- TFT LCD 显示器
参考资料
数据手册 1
可靠性数据 1
用户手册 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LT3570EFE#PBF | 20-Lead TSSOP w/ EP | ||
LT3570EFE#TRPBF | 20-Lead TSSOP w/ EP | ||
LT3570EUF#PBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
LT3570EUF#TRPBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
LT3570IFE#PBF | 20-Lead TSSOP w/ EP | ||
LT3570IFE#TRPBF | 20-Lead TSSOP w/ EP | ||
LT3570IUF#PBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) | ||
LT3570IUF#TRPBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
未找到匹配项目 | ||
4月 6, 2022 - 22_0068 Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL |
||
LT3570EFE#PBF | 量产 | |
LT3570EFE#TRPBF | 量产 | |
LT3570IFE#PBF | 量产 | |
LT3570IFE#TRPBF | 量产 | |
2月 20, 2022 - 21_0269 Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products |
||
LT3570EUF#PBF | 量产 | |
LT3570EUF#TRPBF | 量产 | |
LT3570IUF#PBF | 量产 | |
LT3570IUF#TRPBF | 量产 |
这是最新版本的数据手册
硬件生态系统
工具及仿真模型
LTspice 2
- LT3570 - PMIC and Multifunction

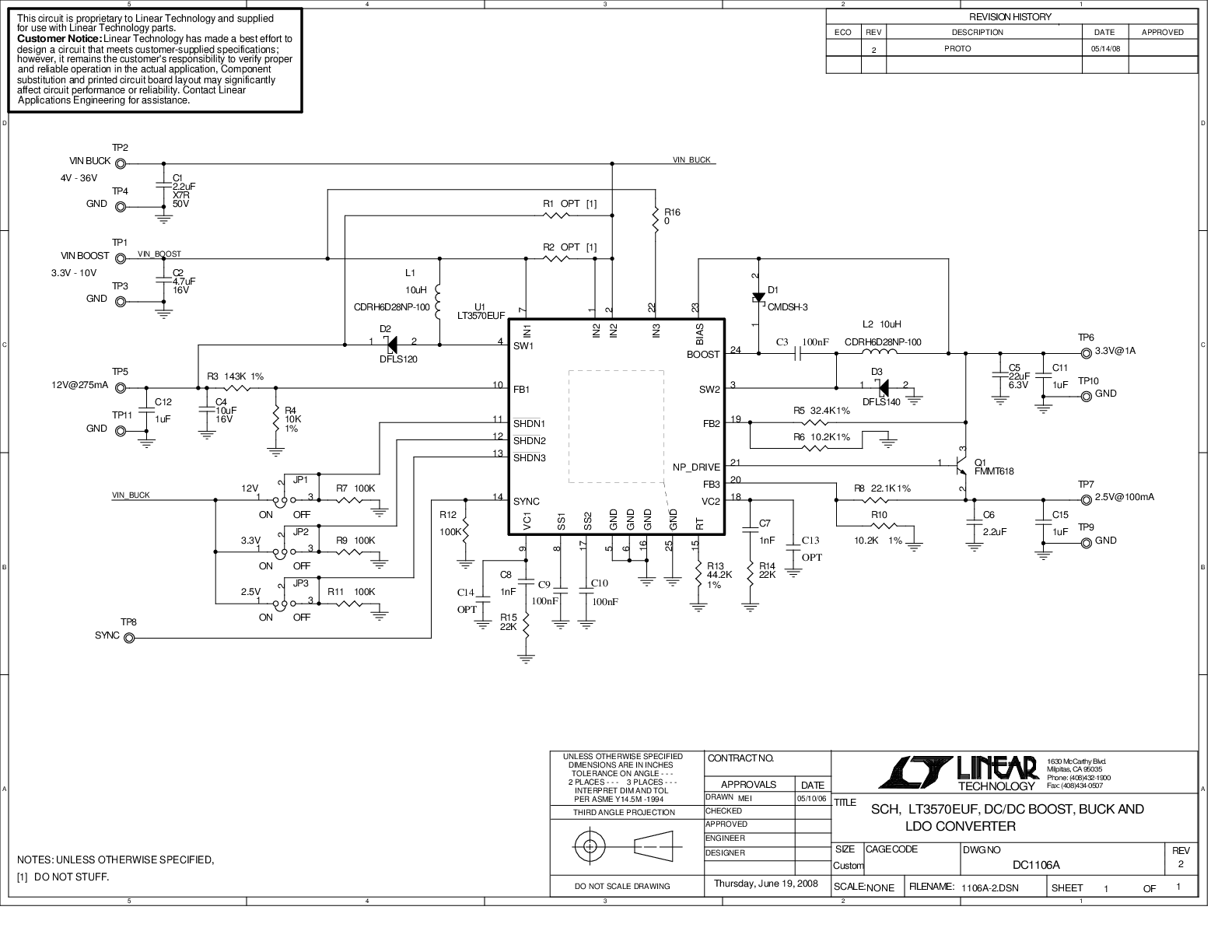

- LT3570 Demo Circuit - 1.5A Buck, 1.5A Boost & LDO Converters (5V to 3.3V @ 1A, 12V @ 400mA & 2.5V @ 100mA)
