特性
- 宽输入范围：4V 至 36V
- 具内部电源开关的一个 2.7A 和两个 1.8A 输出开关稳压器
- 具外部晶体管的低压差线性稳压器
- 反相开关操作减小了纹波
- 独立的运行、跟踪 / 软起动和电源良好指示器简化了电源排序
- 采用小型电感器和陶瓷电容器
- 可在整个频率范围内实现同步的可调 (250kHz 至 2.5MHz) 开关频率
- 可由用户来编程的过压和欠压闭锁
- 耐热性能增强型 38 引脚 TSSOP 封装和 5mm x 7mm QFN 封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®3507A 是一款三路、电流模式、DC/DC 转换器，具有内部电源开关和一个低压差稳压器。开关转换器是能够产生一个 2.7A 输出和两个 1.8A 输出的降压型转换器。所有三个转换器均可同步至单个振荡器。2.7A 输出与另外两个转换器反相运行，从而减小了输入纹波电流。每个稳压器都具有独立的停机和软起动电路，并将在其输出处于调节状态时产生一个电源良好信号，因而简化了电源排序以及与微控制器和 DSP 的连接。
开关频率利用单个电阻器来设定，可调范围为 250kHz 至 2.5MHz。高开关频率允许使用小型电感器和电容器，因而造就了一款非常小巧的三路输出电源。恒定开关频率与低阻抗陶瓷电容器的组合产生了低且可预知的输出纹波。频率折返和热停机功能提供了针对故障状况的保护作用。LT3507A 可提供的输出电流高于 LT3507。
Applications
- 汽车
- 工业电源
- 分布式电源调节
- DSP 电源
2
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT3507A
文档
筛查
1 应用
-
全部
-
可靠性数据
-
用户手册
-
数据手册
-
全部
-
英文
-
日文
数据手册
2
可靠性数据
1
20.92 K
用户手册
1
378.00K
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
解决方案设计及宣传手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
- LT3507AEFE#PBF
- 引脚/封装图-中文版
-
38-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3507AEFE#TRPBF
- 引脚/封装图-中文版
-
38-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3507AEUHF#PBF
- 引脚/封装图-中文版
-
38-Lead QFN (5mm x 7mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3507AEUHF#TRPBF
- 引脚/封装图-中文版
-
38-Lead QFN (5mm x 7mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3507AHFE#PBF
- 引脚/封装图-中文版
-
38-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3507AHFE#TRPBF
- 引脚/封装图-中文版
-
38-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3507AHUHF#PBF
- 引脚/封装图-中文版
-
38-Lead QFN (5mm x 7mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3507AHUHF#TRPBF
- 引脚/封装图-中文版
-
38-Lead QFN (5mm x 7mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3507AIFE#PBF
- 引脚/封装图-中文版
-
38-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3507AIFE#TRPBF
- 引脚/封装图-中文版
-
38-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3507AIUHF#PBF
- 引脚/封装图-中文版
-
38-Lead QFN (5mm x 7mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT3507AIUHF#TRPBF
- 引脚/封装图-中文版
-
38-Lead QFN (5mm x 7mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3507AEFE#PBF
量产
LT3507AEFE#TRPBF
量产
LT3507AHFE#PBF
量产
LT3507AHFE#TRPBF
量产
LT3507AIFE#PBF
量产
LT3507AIFE#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT3507AEFE#PBF
量产
LT3507AEFE#TRPBF
量产
LT3507AHFE#PBF
量产
LT3507AHFE#TRPBF
量产
LT3507AIFE#PBF
量产
LT3507AIFE#TRPBF
量产
软件和型号相关生态系统
评估套件 1

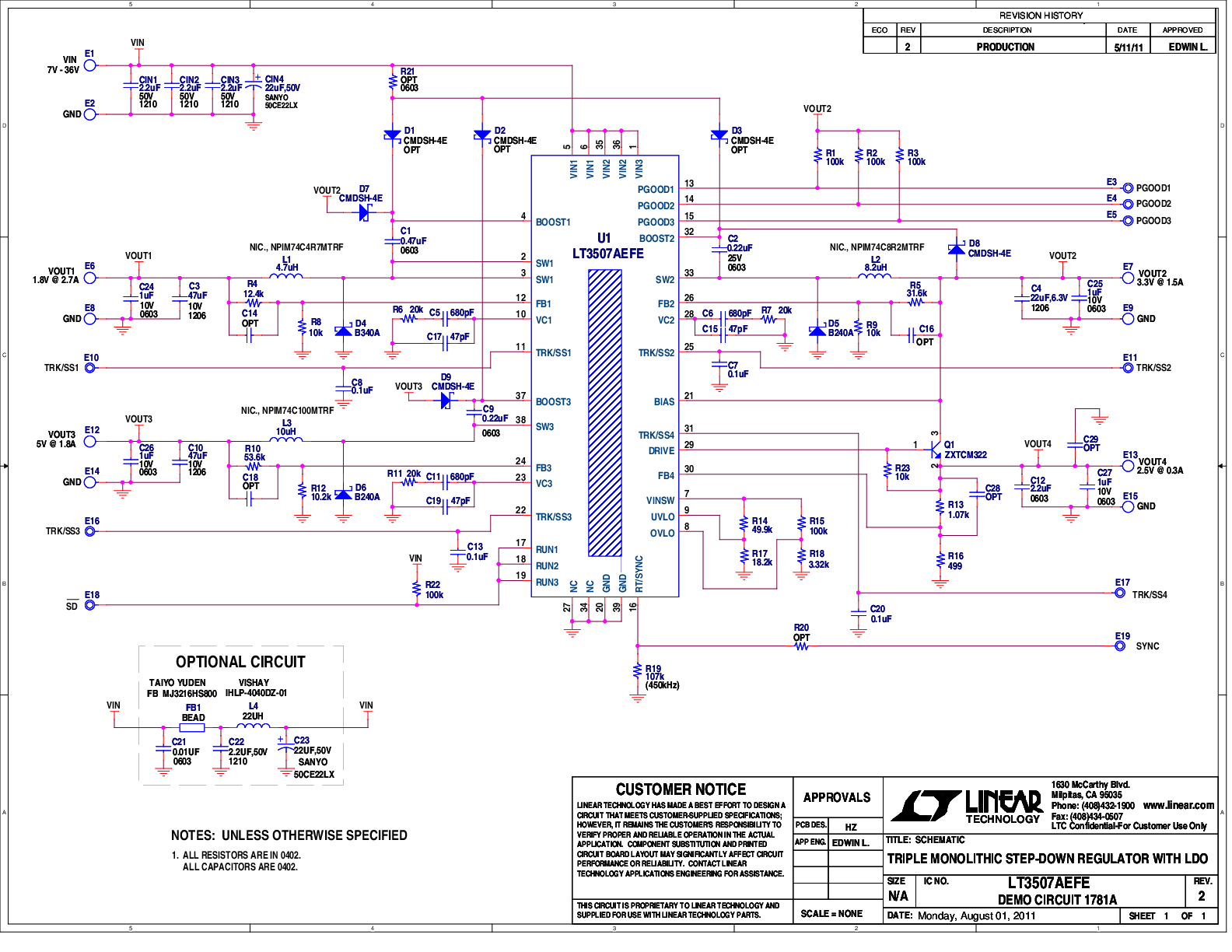

DC1781A
LT3507AEFE Demo Board | 7V to 36VIN, VOUT1 = 1.8V @ 2.7A, VOUT2 = 3.3V @ 1.5A, VOUT3 = 5.0V @ 1.8A, VOUT4 = 2.5V @ 0.3A
产品详情
Demo circuit 1781A is a Triple Monolithic Step-Down Regulator with LDO featuring the LT3507A. The demo circuit is designed for 1.8V, 3.3V, 5.0V and 2.5V outputs from a 7V to 36V input. The current capability of each channel is 2.7A, 1.5A, 1.8A and 0.3A respectively. Independent input voltage, feedback, soft-start and power good pins for each channel simplify complex power supply tracking/sequencing requirements.
All three converters are either synchronized to a common external clock input or single-resistor programmable from 250kHz to 2.5MHz using internal oscillator. At all frequencies, a 180° phase shift between VOUT1 and the other two outputs is maintained, reducing input voltage ripple and component size. Programmable frequency allows for optimization between efficiency and external component size.
