LT3507

量产

具 LDO 的三路、单片式降压型稳压器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽输入范围：4V 至 36V
  • 具内部电源开关的一个 2.4A 和两个 1.5A 输出开关稳压器
  • 具外部晶体管的低压差线性稳压器
  • 反相开关操作减小了纹波
  • 独立的运行、跟踪 / 软起动和电源良好指示器简化了电源排序
  • 采用小型电感器和陶瓷电容器
  • 可在整个频率范围内实现同步的可调 (250kHz 至 2.5MHz) 开关频率
  • 可由用户来编程的过压和欠压闭锁功能

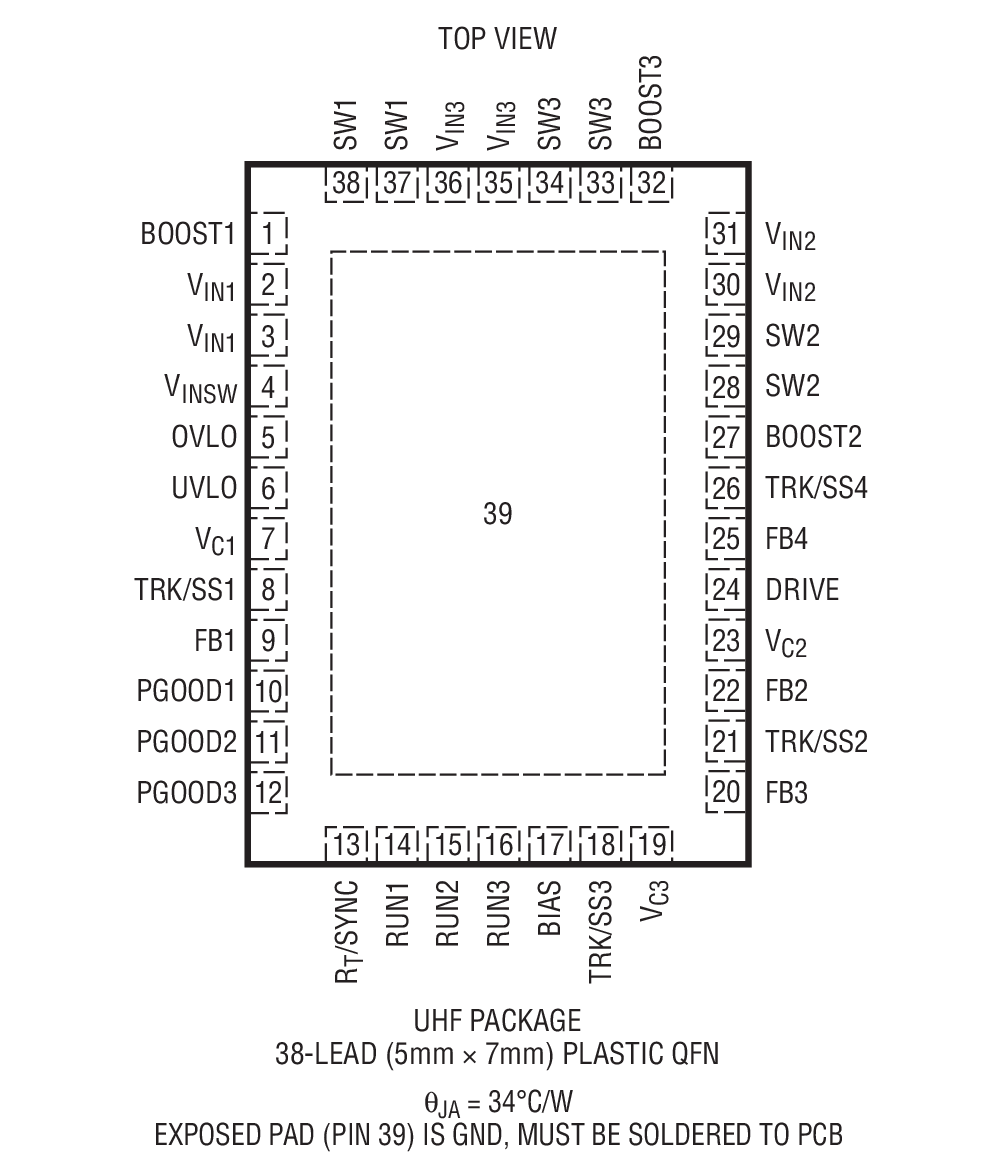

  • 耐热性能增强型 38 引脚 5mm x 7mm QFN 封装

LT®3507 是一款三路、电流模式、DC/DC 转换器，具有内部电源开关和一个低压差稳压器。开关转换器是能够产生一个 2.4A 输出和两个 1.5A 输出的降压型转换器。所有三个转换器均可被同步至单个振荡器。2.4A 输出与另外两个转换器反相运行，从而减小了输入纹波电流。每个稳压器都具有独立的停机和软起动电路，并将在其输出处于调节状态时产生一个电源良好信号，因而简化了电源排序以及与微控制器和 DSP 的连接。

开关频率利用单个电阻器来设定，可调范围为 250kHz 至 2.5MHz。高开关频率允许使用小型电感器和电容器，因而造就了一款非常小巧的三路输出电源。恒定开关频率与低阻抗陶瓷电容器的组合产生了低且可预知的输出纹波。凭借其 4V 至 36V 的宽输入电压范围，LT3507 能够对各种各样的电源实施稳压，包括 5V 逻辑电源轨、未调整的墙上变压器、铅酸电池和分布式电源。



应用

  • DSL 和电缆调制解调器
  • 分布式电源调节
  • DSP 电源
  • 汽车
LT3507
具 LDO 的三路、单片式降压型稳压器

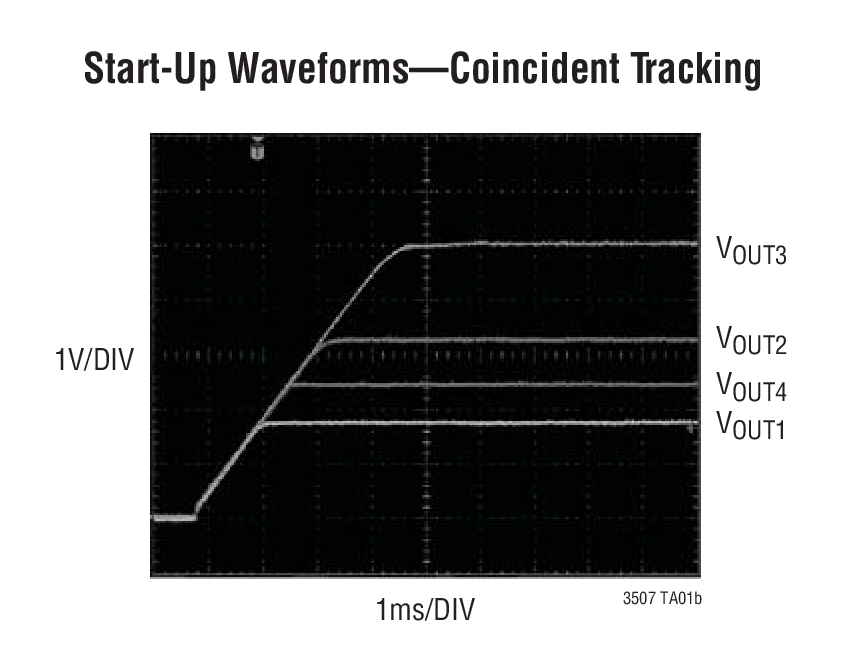

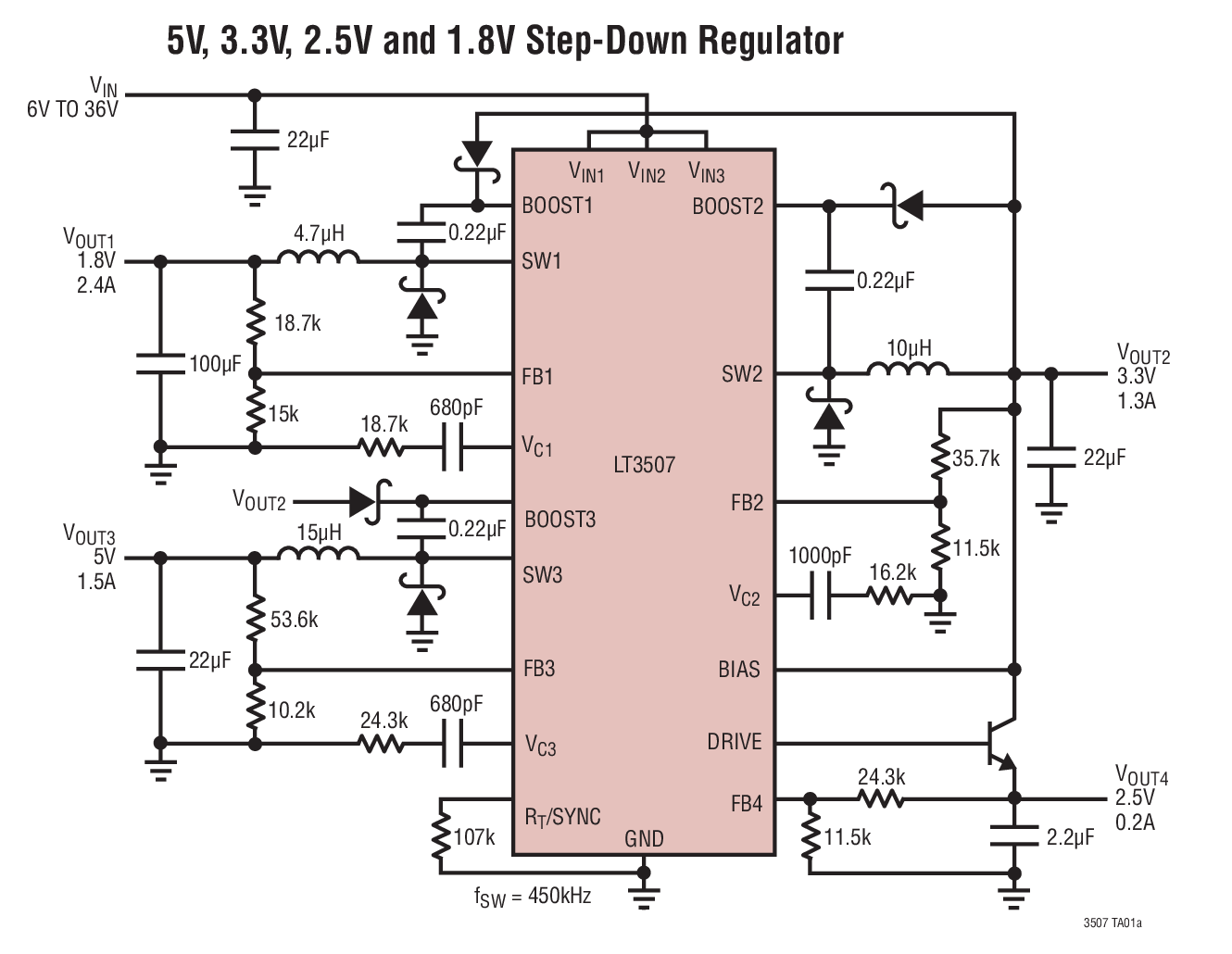

5V, 3.3V, 2.5V and 1.8V Step-Down Regulator Start-Up Waveforms—Coincident Tracking Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LT4363
推荐用于新设计 具电流限制功能的高电压浪涌抑制器
电路监控器 1
LTC2960
推荐用于新设计 36V、纳安级电流、两输入电压监视器
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
振荡器 1
LTC6909
量产 采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 1

LTspice中提供以下器件型号：

  • LT3507
  • LT3507A
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC1161B

LT3507EUHF Demo Board | 7V to 36VIN, VOUT1 = 1.8V @ 2.4A, VOUT2 = 3.3V @ 1.3A, VOUT3 = 5.0V @ 1.4A, VOUT4 = 2.5V @ 0.2A

立即购买 更多内容

产品详情

Demo circuit 1161B is a triple monolithic step-down regulator with LDO featuring LT3507. The demo circuit is designed for 1.8V, 3.3V, 5.0V and 2.5V outputs from a 7V to 36V input. The current capability of each channel is 2.4A, 1.3A, 1.4A and 0.2A respectively. Independent input voltage, feedback, soft-start and power good pins for each channel simplify complex power supply tracking/sequencing requirements.


All three converters are either synchronized to a common external clock input or single-resistor programmable from 250kHz to 2.5MHz using internal oscillator. At all frequencies, a 180° phase shift between VOUT1 and the other two outputs is maintained, reducing input voltage ripple and component size. Programmable frequency allows for optimization between efficiency and external component size.
DC1161B
LT3507EUHF Demo Board | 7V to 36VIN, VOUT1 = 1.8V @ 2.4A, VOUT2 = 3.3V @ 1.3A, VOUT3 = 5.0V @ 1.4A, VOUT4 = 2.5V @ 0.2A

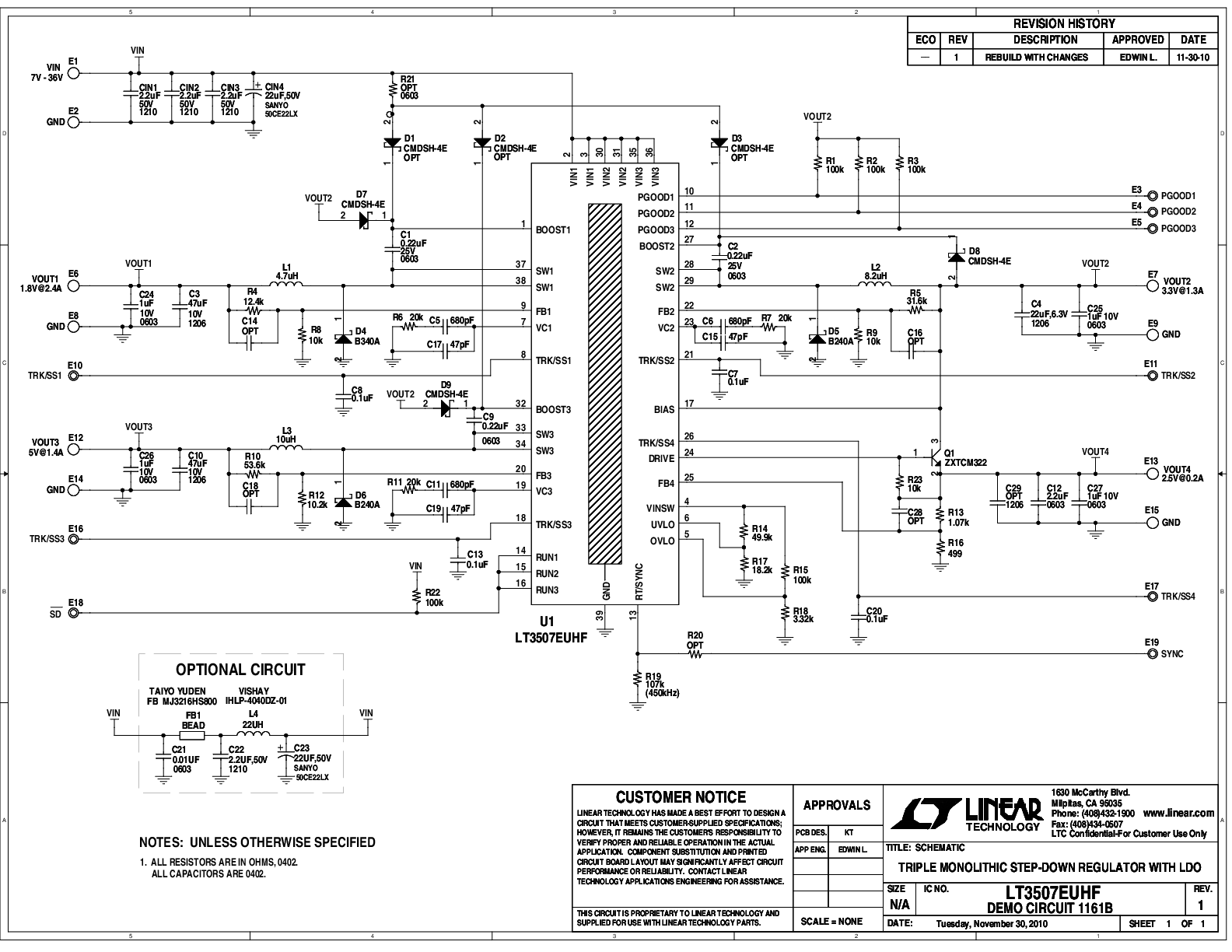

DC1161B - Schematic
