LT3462

量产

集成肖特基的反相1.2MHz/2.7MHz DC/DC转换器

数据手册 (Rev. A) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 集成肖特基整流器
  • 固定工作频率：1.2MHz/2.7MHz
  • 极低噪声：1mVP-P 输出纹波
  • 低 VCESAT 开关：270mV (250mA)
  • −5V（100mA，5V输入）
  • −12V（30mA，3.3V输入）
  • 基于GND的低输入偏置电流FB输入
  • 低阻抗 (40Ω) 1.265V 基准电压输出
  • 高输出电压：最高 –38V
  • 宽输入范围：2.5V 至 16V
  • 使用小型表贴元件
  • 低关断电流：< 10μA
  • 薄型(1mm) SOT-23 (ThinSOT™) 封装
  • 8 引脚DFN(2mm × 2mm × 0.75mm)封装，仅LT3462A

LT3462/LT3462A均为通用型固定频率电流模式反相DC/DC转换器。两个器件均集成肖特基和低VCESAT开关，支持转换器小尺寸和更低的部件成本。LT3462在1.2MHz下切换，而LT3462A在2.7MHz下切换。这些高速器件支持使用小型低成本和低高度电容与电感。

LT3462/LT3462A采用对输入和输出电流滤波的双路电感反相拓扑结构工作。使用陶瓷电容时，可实现接近1mVP-P的极低输出电压纹波。固定频率开关可确保干净输出不受通常存在于电荷泵解决方案中的低频噪声的影响。40V开关支持最高38V的VIN至VOUT差分电压，可实现双路电感拓扑结构。

两个器件提供低阻抗1.265V基准电压输出，以便为反馈电阻网络供电。接地参考、高阻抗FB输入支持高反馈电阻值，而不影响输出精度。


应用

  • CCD 偏置
  • LCD 偏置
  • GaAs FET 偏置
  • 通用型负电压电源
LT3462
集成肖特基的反相1.2MHz/2.7MHz DC/DC转换器
LT3462 Application Circuit LT3462 Pin Configuration LT3462 Pin Configuration LT3462 Performance Graph
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LT3462
  • LT3462A
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC670A

LT3462ES6 / AES6 | 高效率/小尺寸反相DC/DC转换器， VIN = 4.5V 至 5.5V， VOUT = -5V / 100mA

立即购买 更多内容

产品详情

DC670A：LT3462采用ThinSOT封装并集成肖特基的反相1.2MHz/2.7MHz DC/DC转换器演示板。



DC670A
LT3462ES6 / AES6 | 高效率/小尺寸反相DC/DC转换器， VIN = 4.5V 至 5.5V， VOUT = -5V / 100mA

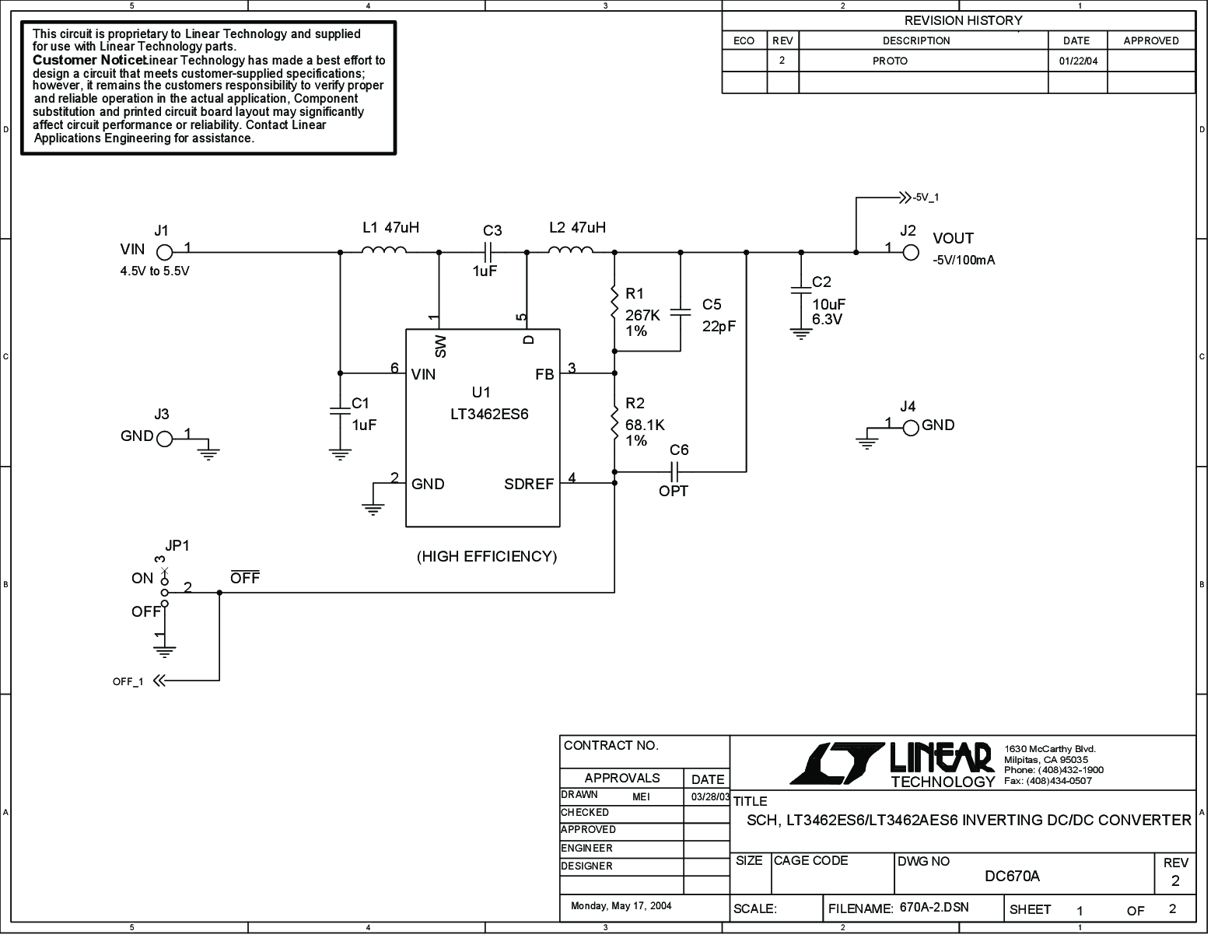

DC670A - Schematic
