LT3435

具 100μA 静态电流的高电压、3A、500kHz 降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 宽输入范围:3.3V 至 60V
  • 3A 峰值开关电流
  • 突发模式 (Burst Mode®) 操作:100μA 静态电流
  • 低停机电流:IQ < 1μA
  • 具可编程门限的电源良好标记
  • 抛负载保护至 60V
  • 500kHz 开关频率
  • 饱和开关设计:0.1Ω 导通电阻
  • 峰值开关电流在整个占空比范围内得到保持
  • 1.25V 反馈基准电压
  • 可容易地实现同步
  • 软启动能力
  • 小外形 16 引脚耐热性能增强型 TSSOP 封装

更多细节
show more Icon

LT®3435 是一款可接受高达 60V 输入电压的 500kHz 单片式降压型开关稳压器。一个高效率 3A、0.1Ω 开关与所有必需的振荡器、控制和逻辑电路一起内置于芯片之中。电流模式拓扑用于实现快速瞬态响应和良好的环路稳定性。

创新型设计方法和一种新型高电压工艺在很宽的输入范围内实现了高效率。通过在低电流条件下运用突发模式操作、采用输出给内部电路施加偏置、以及利用一个电源升压电容器以使电源开关完全饱和,在很宽的输出电流范围内保持了效率。专利电路在整个占空比范围内维持了峰值开关电流。停机模式可把输入电源电流减小至 1μA 以下。采用逻辑电平输入驱动 SYNC 引脚可实现外部同步。连接在 CSS 引脚和输出之间的单个电容器提供受控的输出电压斜坡上升 (软启动)。另外,该器件还拥有一个具可编程门限和超时设置的电源良好标记以及热停机保护功能。

LT3435 采用具裸露衬垫引线框架的 16 引脚 TSSOP 封装,旨在实现低热阻。


应用

  • 高电压电源转换
  • 14V 和 42V 汽车系统
  • 工业电源系统
  • 分布式电源系统
  • 电池供电型系统
  • USB 供电型系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LT3435EFE#PBF
  • HTML
  • HTML
LT3435EFE#TRPBF
  • HTML
  • HTML
LT3435IFE#PBF
  • HTML
  • HTML
LT3435IFE#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3435EFE#PBF

量产

LT3435EFE#TRPBF

量产

LT3435IFE#PBF

量产

LT3435IFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT3435EFE#PBF

量产

LT3435EFE#TRPBF

量产

LT3435IFE#PBF

量产

LT3435IFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

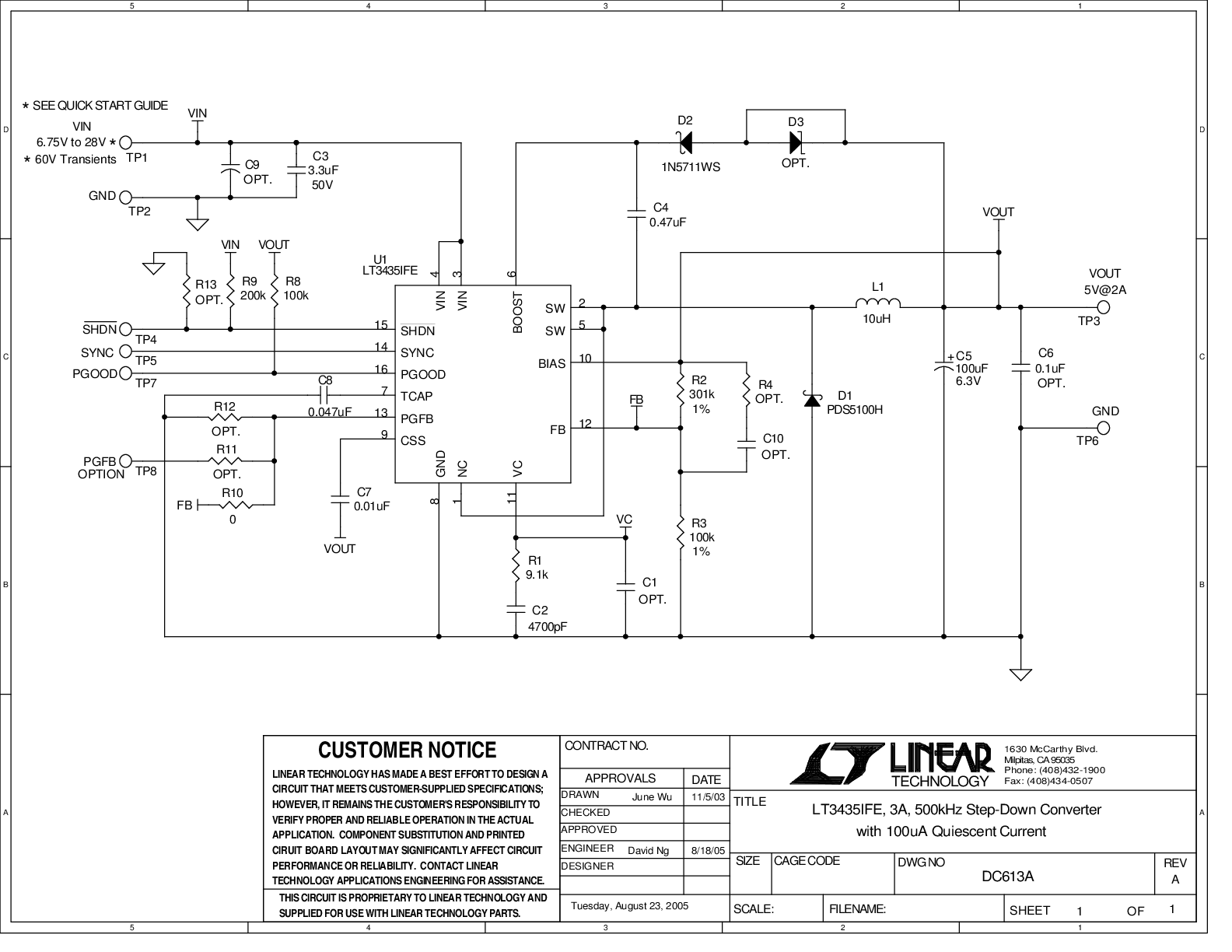

DC613A

LT3435IFE演示板 | 6.75V ≤ VIN ≤ 28V,VOUT = 5V (2A)

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
