概览
优势和特点
- 宽输入范围：5.5V 至60V
- 3A 峰值开关电流
- 小外形的耐热性能增强型 16 引脚 TSSOP 封装
- 恒定的 500kHz 开关频率：
- 饱和开关设计：0.1Ω
- 峰值开关电流在整个占空比范围内得到保持
- 有效电源电流：2.5mA
- 停机电流：30μA
- 1.2V 反馈基准电压
- 可容易地实现同步
- 逐周期电流限制
产品详情
LT®3431 是一款可接受高达 60V 输入电压的单片式降压型开关稳压器。一个高效率 3A、0.1Ω 开关与所有必需的振荡器、控制和逻辑电路一起内置于芯片之中。一种电流模式架构提供了快速瞬态响应和良好的环路稳定性。
特殊的设计方法和一种新型高电压工艺在很宽的输入范围内实现了高效率。通过采用输出给电路施加偏置以及利用一个电源升压电容器以使电源开关饱和，在很宽的输出电流范围内保持了效率。专利电路在整个占空比范围内维持了峰值开关电流。一个停机引脚可把电源电流减小至 30μA，而且该器件可利用逻辑电平输入从外部同步 (同步范围从 580kHz 至 700kHz)。
LT3431 采用耐热性能增强型 16 引脚 TSSOP 封装。
应用
- 工业和汽车电源
- 便携式计算机
- 电池充电器
- 分布式电源系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

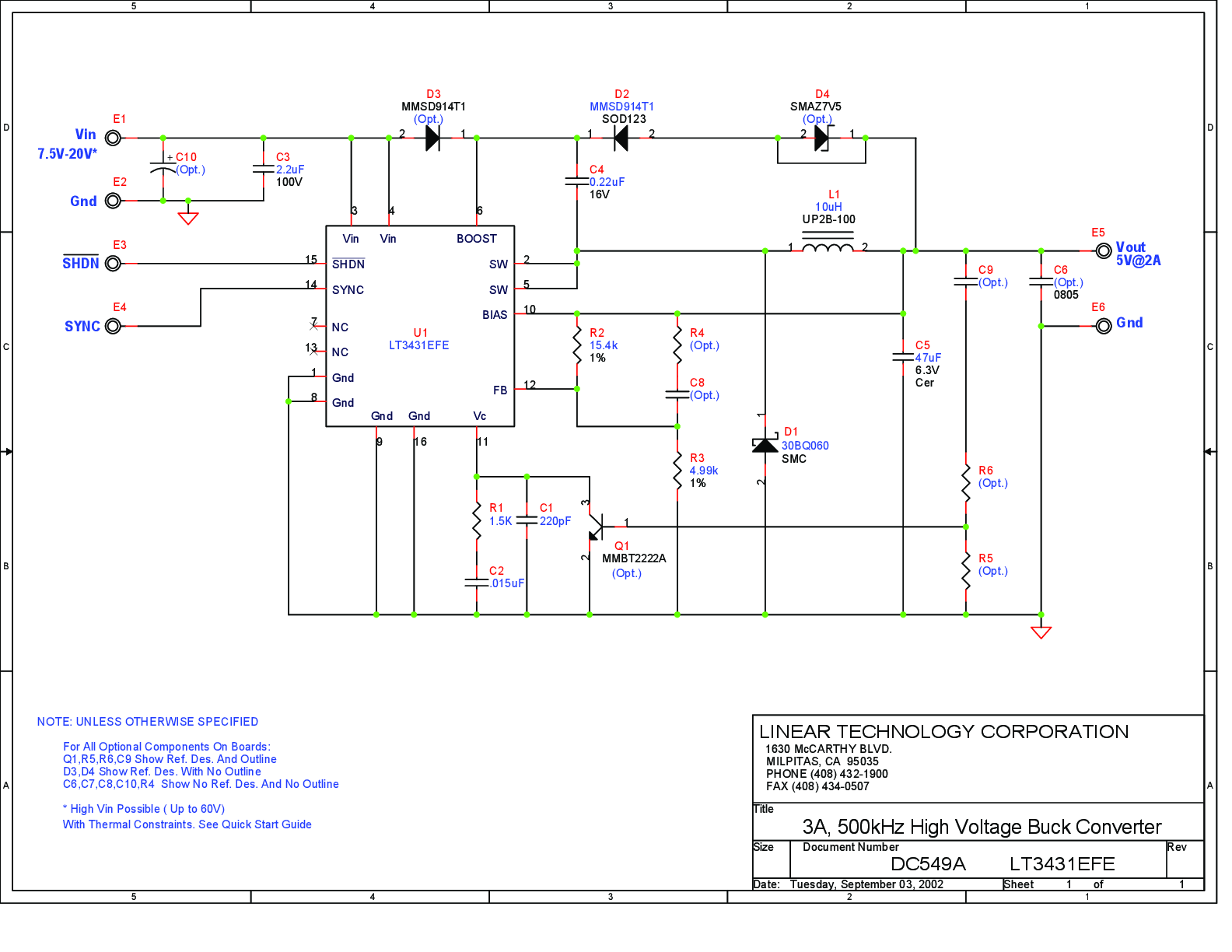

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT3431
配套产品推荐
LT3431 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LT3431EFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3431EFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3431IFE#PBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| LT3431IFE#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead TSSOP w/ EP | |
| Wafer Fabrication Data | R468 Reliability Data |
