概览
优势和特点
- 采用小型 MSOP 封装的 1.5A 开关
- 1.25MHz 恒定开关频率
- 宽工作电压范围：3V 至 25V
- 高效率 0.2Ω 开关
- 1.2V 反馈基准电压
- ±2% 总输出电压容差
- 采用扁平的表面贴装型外部组件
- 低停机电流：6μA
- 可同步范围：1.5MHz 至 2MHz
- 电流模式环路控制
- 恒定最大额定开关电流（在所有占空比条件下）
- 耐热增强型裸露衬垫8引脚塑料 MSOP 封装
产品详情

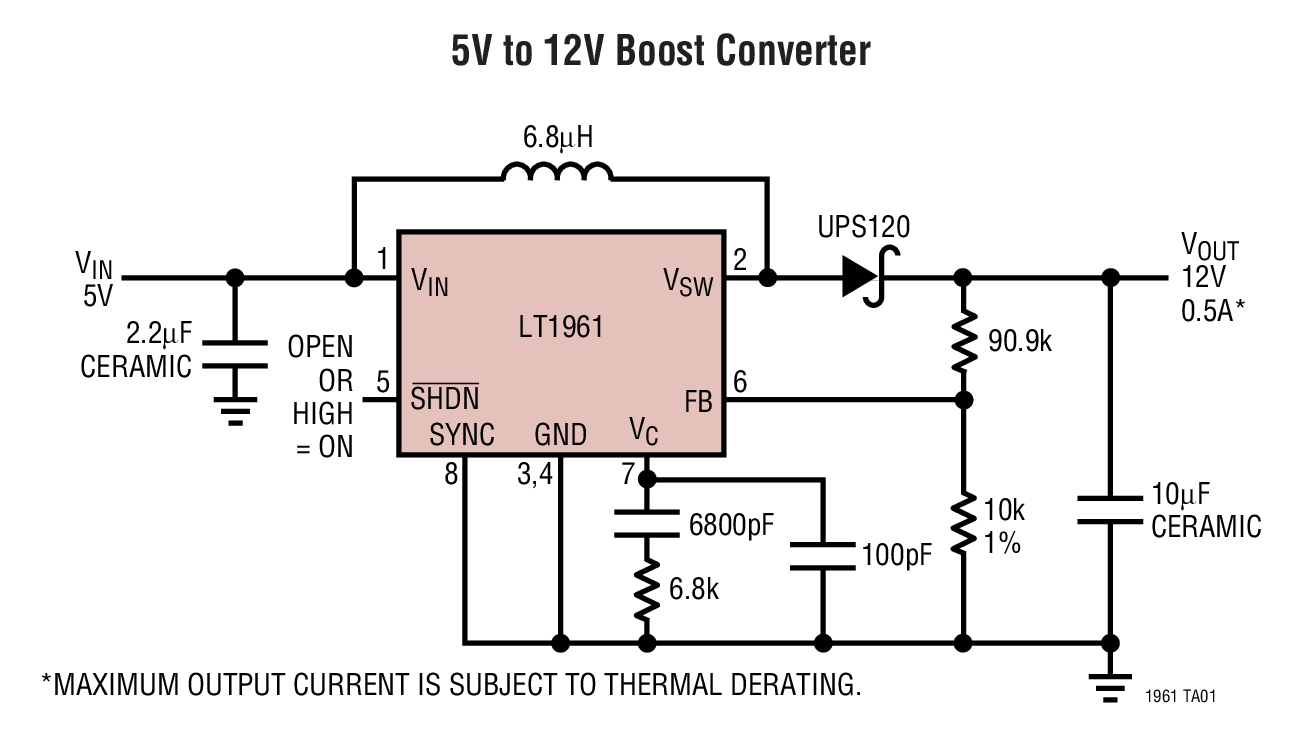

LT®1961 是一款 1.25MHz 单片式升压型开关稳压器。一个高效率 1.5A、0.2Ω 开关和所有必需的控制电路一起集成在芯片上，以构成一个高频、电流模式开关稳压器。电流模式控制提供了快速瞬态响应和超卓的环路稳定性。

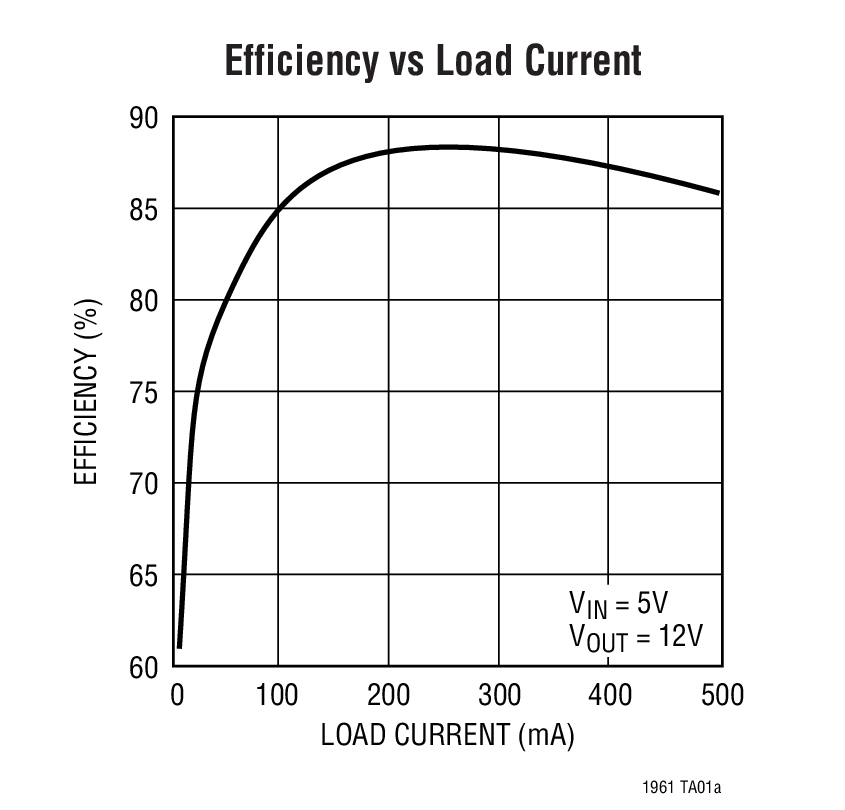

新型设计方法的运用在一个很宽的工作电压范围内实现了高效率（在高开关频率条件下）。低压差内部稳压器可在宽输入范围内 (从 24V 系统至锂离子电池）保持一致的性能。1mA 的工作电源电流维持了高效率，尤其是在输出电流较低的条件下。停机模式将静态电流减小至 6μA。最大开关电流在所有的占空比条件下均保持恒定。同步处理允许一个外部逻辑电平信号把内部振荡器的频率从 1.5MHz 增加至 2MHz。

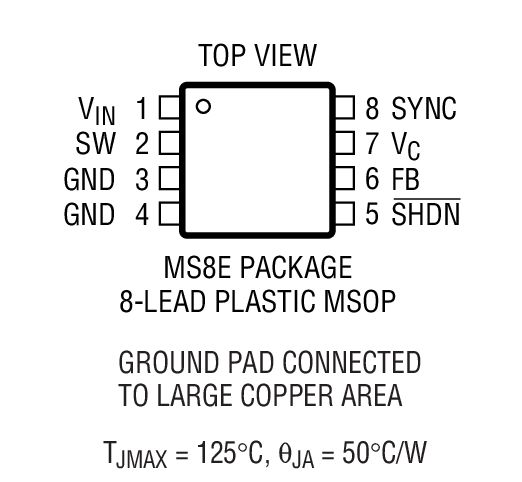

LT1961 采用带裸露衬垫的8引脚 MSOP 封装。提供了全面的逐周期开关电流限制保护和热停机功能。高频操作允许减小输入和输出滤波组件，并准许使用片式电感器。
应用
- DSL 调制解调器
- 便携式计算机
- 电池供电型系统
- 分布式电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R365 Reliability Data3/23/2018
-

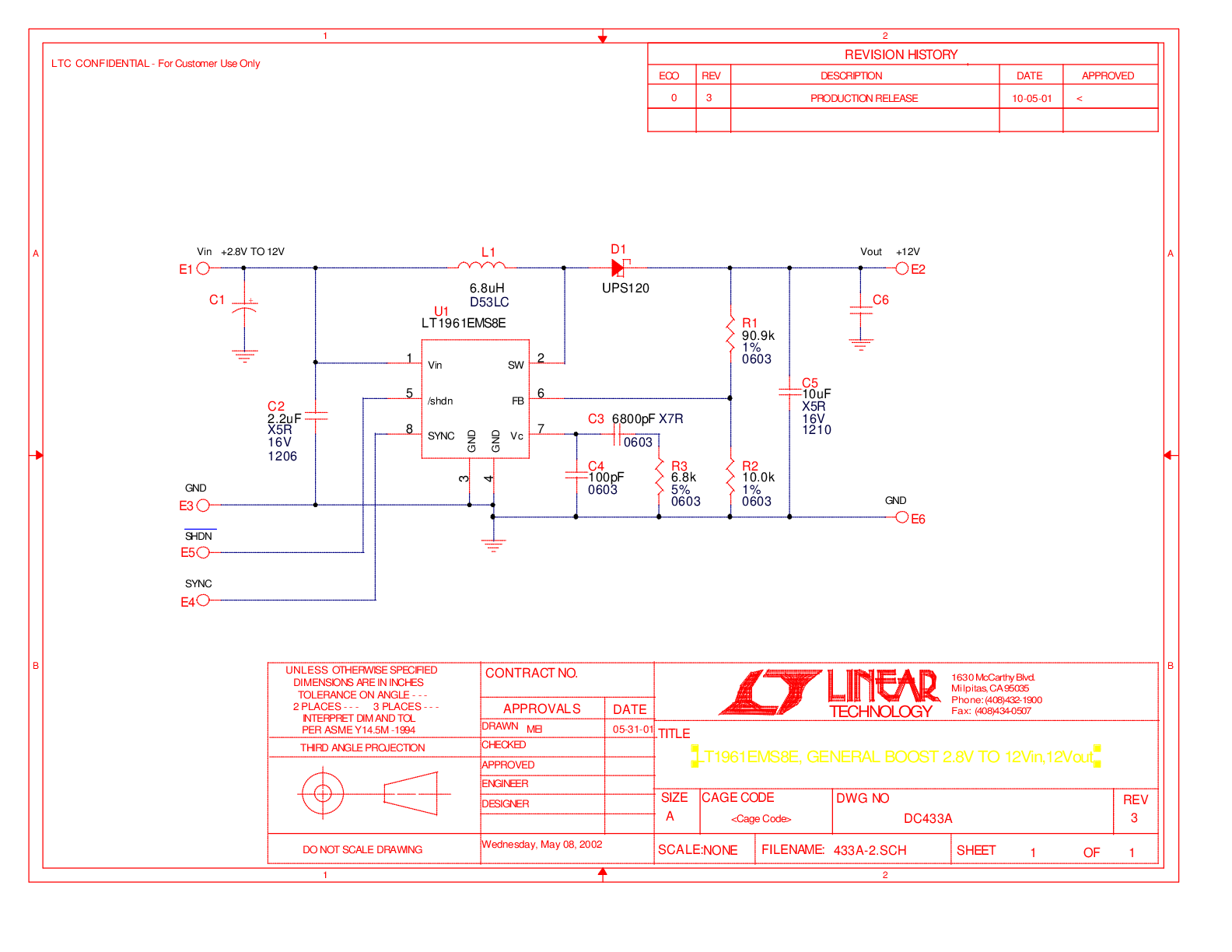

DC433A - Demo Manual9/24/2009
-
Tiny 1.25MHz Monolithic Boost Regulator Has 1.5A Switch and Wide Input Voltage Range12/1/2002 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LT1961
