LT1956

高电压、1.5A、500kHz 降压型开关稳压器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 宽输入范围：5.5V 至 60V
  • 1.5A 峰值开关电流

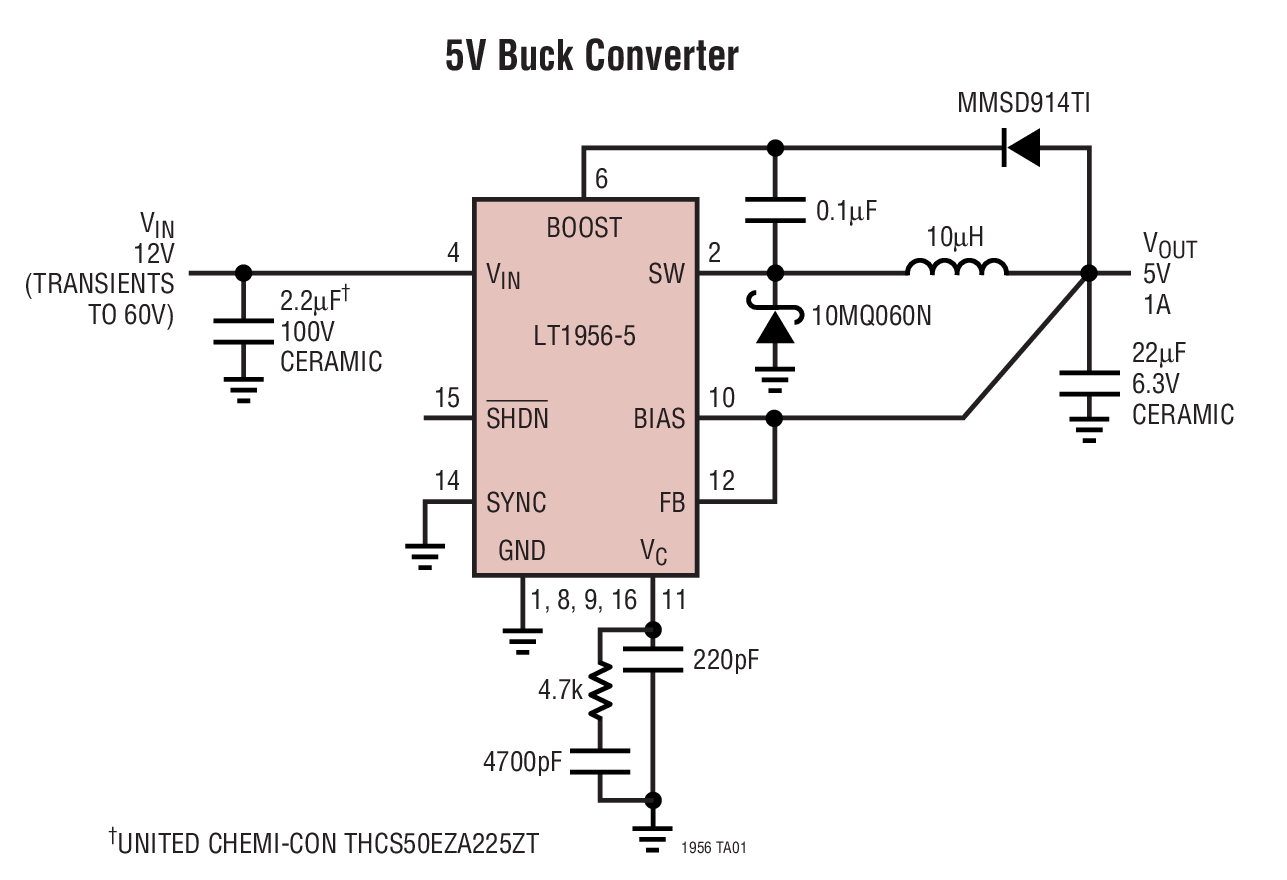

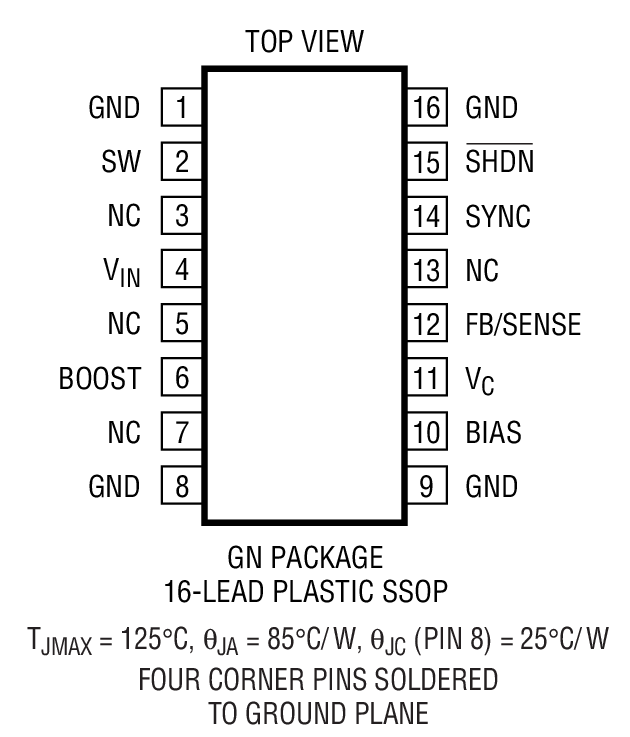

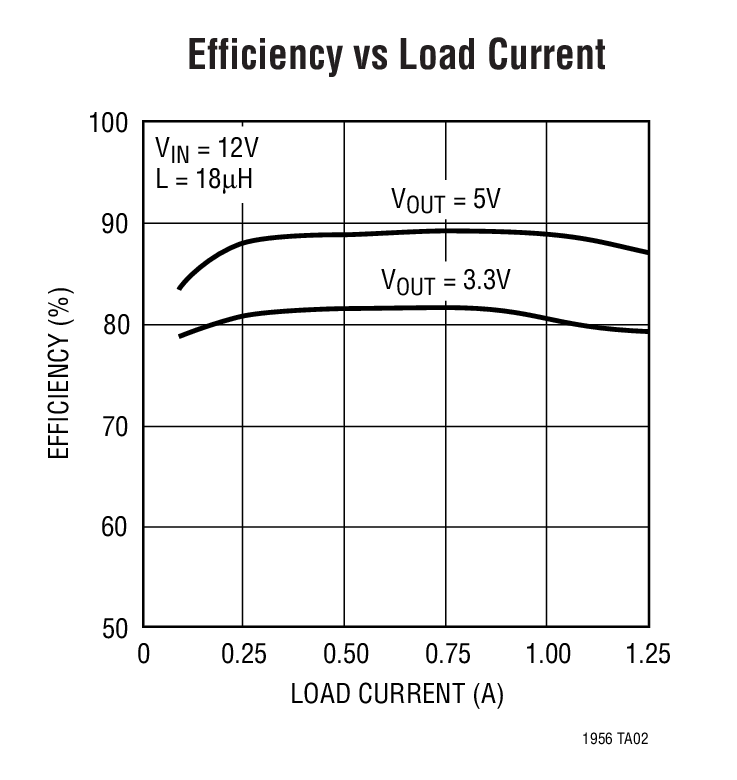

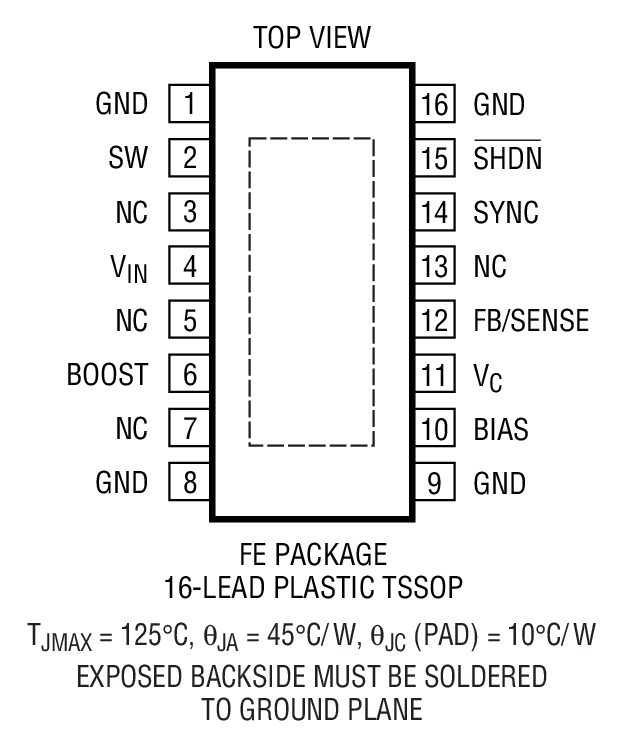

  • 小外形 16 引脚 SSOP 封装或耐热性能增强型 TSSOP 封装
  • 饱和开关设计：0.2Ω
  • 峰值开关电流在整个占空比范围内得到保持
  • 恒定的 500kHz 开关频率
  • 有效电源电流：2.5mA
  • 停机电流：25μA
  • 1.2V 反馈基准 (LT1956)
  • 5V 固定输出 (LT1956-5)
  • 可容易地实现同步
  • 逐周期电流限制

更多细节
show more Icon

LT®1956 / LT1956-5 是 500kHz 单片降压模式开关稳压器，其具有高达 60V 的输入电压能力。一个高效率 1.5A、0.2Ω 开关与所有必要的振荡器、控制器和逻辑电路一起内置于芯片之中。该器件采用一种电流模式架构，可实现快速瞬态响应和良好的环路稳定性。

特殊的设计方法和一种新型高电压工艺在宽输入范围内实现了高效率。通过采用输出对电路施加偏置和利用一个电源升压电容器使电源开关饱和，可在一个很宽的输出电流范围内保持效率。专利电路在整个占空比范围内维持了峰值开关电流。一个停机引脚可把电源电流减小至 25μA，而且该器件可利用一个逻辑电平输入在外部实现同步 (同步范围为 580kHz 至 700kHz)。

LT1956 / LT1956-5 采用熔融引脚 16 引脚 SSOP 封装和耐热性能增强型 TSSOP 封装。

应用
  • 高电压、工业和汽车
  • 便携式计算机
  • 电池供电型系统
  • 电池充电器
  • 分布式电源

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT1956

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 可靠性数据
  • 设计笔记
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 08/23/2007
英文

LT1956: High Voltage, 1.5A, 500kHz Step-Down Switching Regulators Data Sheet

打开PDF文件

redirect
308.00K
download

下载 PDF

用户手册

2

PDF Vector

PDF

更新 02/01/2021
英文
SCP-LT1956-IEVALZ - Demo Manual (Rev.0) redirect icon

2.31 M

download

下载 PDF

PDF Vector

PDF

更新 09/24/2009
英文
DC423B - Demo Manual redirect icon

507.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R365 Reliability Data redirect icon

19.13 K

download

下载 PDF

设计笔记

1

PDF Vector

HTML

更新 08/01/2003
英文
Design Note 318: Efficient Dual Polarity Output Converter Fits into Tight Spaces redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LT1956EFE#PBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956EFE#TRPBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956EFE-5#PBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956EFE-5#TRPBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956EGN#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956EGN#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956EGN-5#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956EGN-5#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956IFE#PBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956IFE#TRPBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956IFE-5#PBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956IFE-5#TRPBF 16-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956IGN#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956IGN#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956IGN-5#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT1956IGN-5#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT1956EFE#PBF

量产

LT1956EFE#TRPBF

量产

LT1956EFE-5#PBF

量产

LT1956EFE-5#TRPBF

量产

LT1956IFE#PBF

量产

LT1956IFE#TRPBF

量产

LT1956IFE-5#PBF

量产

LT1956IFE-5#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

10月 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT1956EGN#PBF

量产

LT1956EGN#TRPBF

量产

LT1956EGN-5#PBF

量产

LT1956EGN-5#TRPBF

量产

LT1956IGN#PBF

量产

LT1956IGN#TRPBF

量产

LT1956IGN-5#PBF

量产

LT1956IGN-5#TRPBF

量产

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

4月 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT1956EGN#PBF

量产

LT1956EGN#TRPBF

量产

LT1956EGN-5#PBF

量产

LT1956EGN-5#TRPBF

量产

LT1956IGN#PBF

量产

LT1956IGN#TRPBF

量产

LT1956IGN-5#PBF

量产

LT1956IGN-5#TRPBF

量产

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LT1956EFE#PBF

量产

LT1956EFE#TRPBF

量产

LT1956EFE-5#PBF

量产

LT1956EFE-5#TRPBF

量产

LT1956IFE#PBF

量产

LT1956IFE#TRPBF

量产

LT1956IFE-5#PBF

量产

LT1956IFE-5#TRPBF

量产

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
10月 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LT1956EGN#PBF

量产

LT1956EGN#TRPBF

量产

LT1956EGN-5#PBF

量产

LT1956EGN-5#TRPBF

量产

LT1956IGN#PBF

量产

LT1956IGN#TRPBF

量产

LT1956IGN-5#PBF

量产

LT1956IGN-5#TRPBF

量产

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
4月 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LT1956EGN#PBF

量产

LT1956EGN#TRPBF

量产

LT1956EGN-5#PBF

量产

LT1956EGN-5#TRPBF

量产

LT1956IGN#PBF

量产

LT1956IGN#TRPBF

量产

LT1956IGN-5#PBF

量产

LT1956IGN-5#TRPBF

量产

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

部分模型 产品周期 描述

硅振荡器1
LTC6909
popup image
Cart

量产

采用扩频调制、可提供 1 至 8 个输出的多相硅振荡器

浪涌抑制器、过压和过流保护1
LT4363
popup image
Cart

推荐新设计使用

具电流限制功能的高电压浪涌抑制器

数字电源系统管理器1
LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

评估套件 3

reference details image

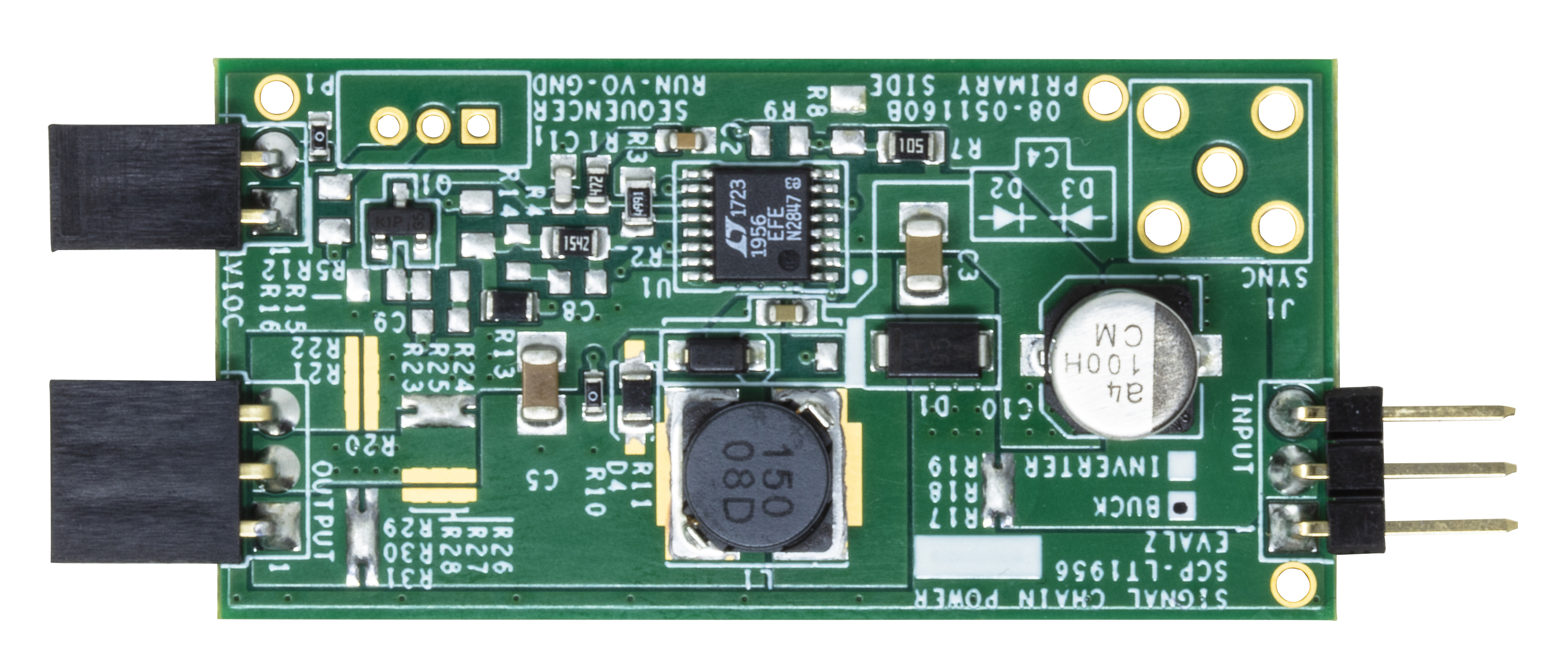

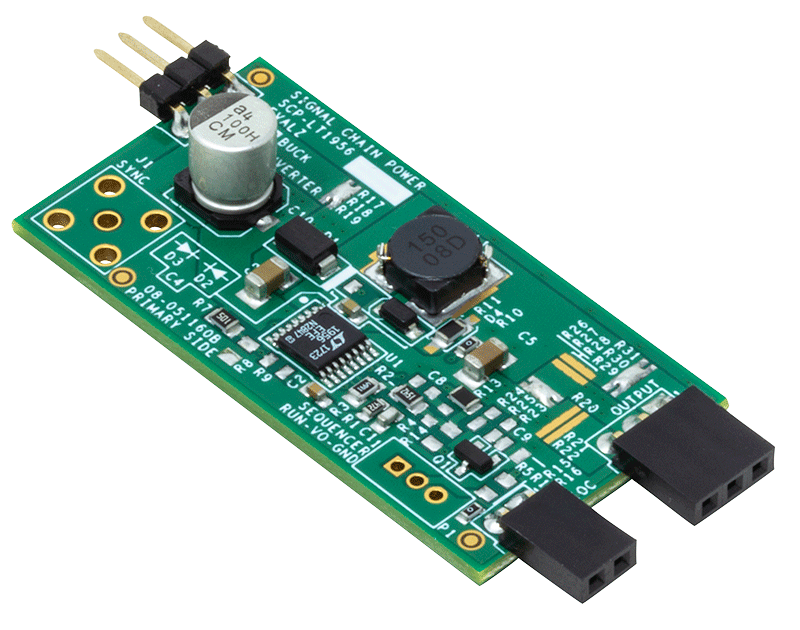

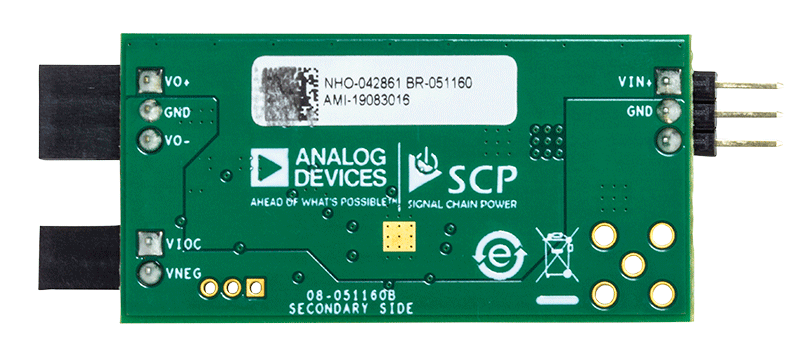

SCP-LT1956-BEVALZ

LT1956 信号链评估板 | 60V/1.5A 降压转换器

zoom

SCP-LT1956-BEVALZ

LT1956 信号链评估板 | 60V/1.5A 降压转换器

download icon

下载

 print icon

打印
SCP-LT1956-BEVALZ
LT1956 信号链评估板 | 60V/1.5A 降压转换器
立即购买 更多内容

产品详情

演示电路 SCP-LT1956-BEVALZ 是一款 48V、1A 负载电流、单片式降压型 DC/DC 开关转换器，具有宽输入范围，适用于需要更高输入电压的应用。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-5X1-EVALZ



为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT1956 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT1956 数据手册。

资料

pdf icon

PDF

SCP-LT1956-BEVALZ - Demo Manual (Rev.0) Download

2.29 M

pdf icon

ZIP

SCP-LT1956-BEVALZ - Design Files Download

4.11 M

pdf icon

PDF

SCP-LT1956-BEVALZ - Schematic Download

95.75 K

更多 Arrow image
reference details image

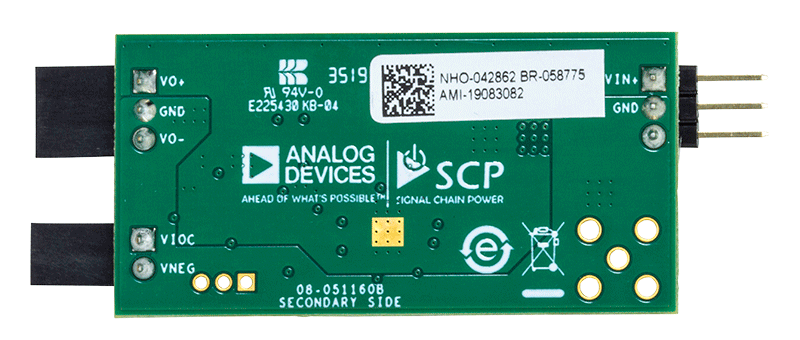

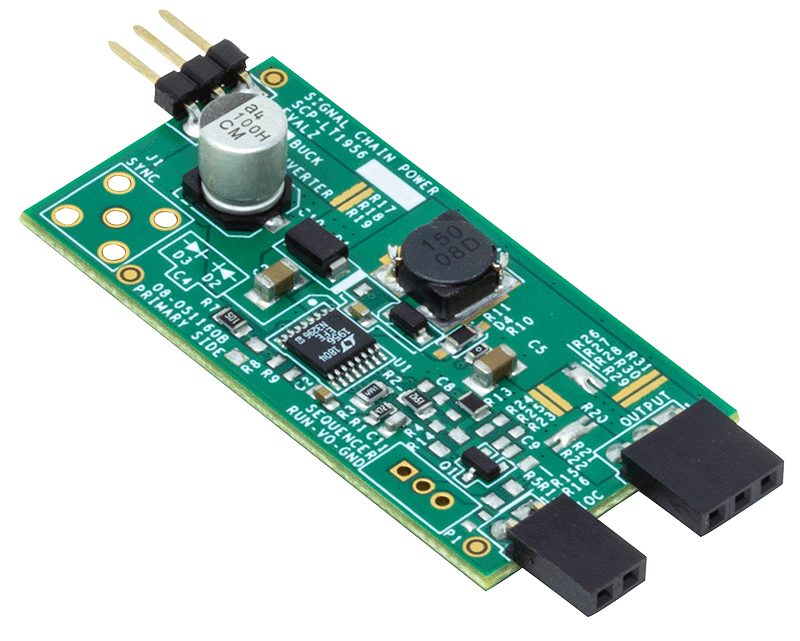

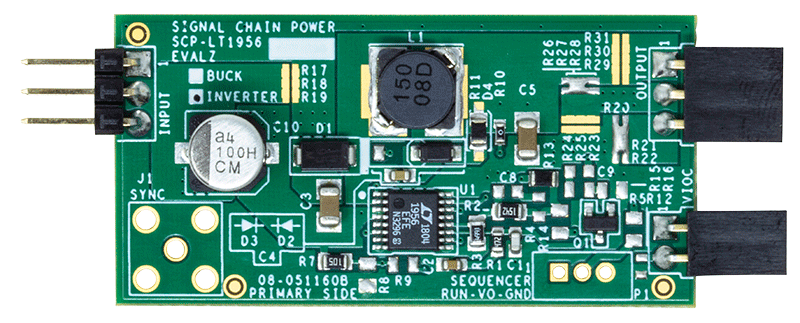

SCP-LT1956-IEVALZ

LT1956 信号链评估板 | 60V/1.5A 反相降压转换器

zoom

SCP-LT1956-IEVALZ

LT1956 信号链评估板 | 60V/1.5A 反相降压转换器

download icon

下载

 print icon

打印
SCP-LT1956-IEVALZ
LT1956 信号链评估板 | 60V/1.5A 反相降压转换器
立即购买 更多内容

产品详情

演示电路 SCP-LT1956-IEVALZ 是 48V、1.5A 降压调节器，配置为反相降压拓扑，用于正负直流电压转换。该板具有充足的电流输出，可驱动多个信号链。

像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：

  • SCP-INPUT-EVALZ
  • SCP-OUTPUT-EVALZ
  • SCP-1X5BKOUT-EVALZ
  • SCP-THRUBRD-EVALZ
  • SCP-FILTER-EVALZ
  • SCP-1X2BKOUT-EVALZ
  • SCP-5X1-EVALZ



为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。

请注意，演示手册并未涵盖关于 LT1956 的操作和配置的重要细节。有关该套件的完整说明，请参考 LT1956 数据手册。

资料

pdf icon

PDF

SCP-LT1956-IEVALZ - Demo Manual (Rev.0) Download

2.31 M

pdf icon

ZIP

SCP-LT1956-IEVALZ - Design Files Download

1.85 M

pdf icon

PDF

SCP-LT1956-IEVALZ - Schematic Download

41.28 K

更多 Arrow image
reference details image

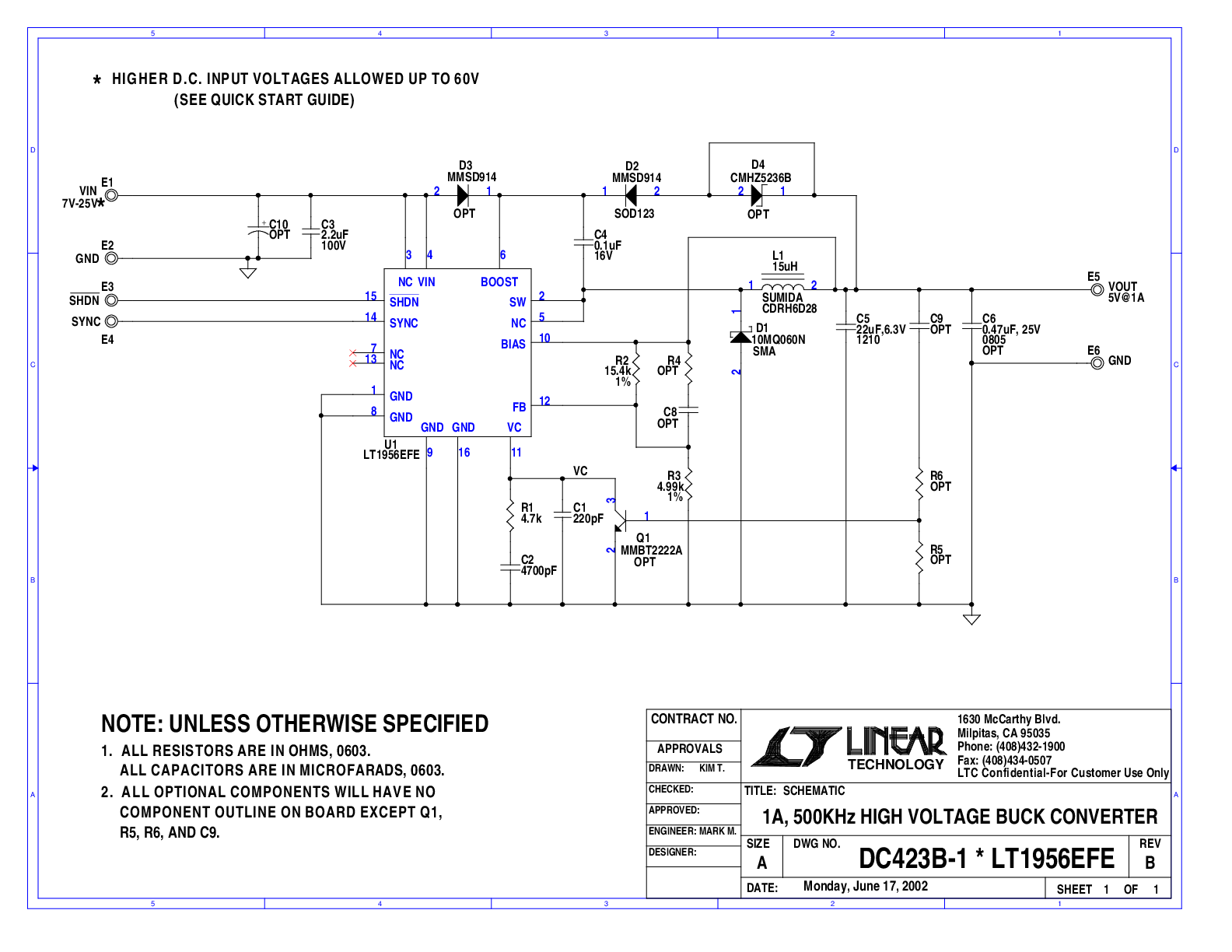

DC423B

LT1956EFE | 1A、500kHz高电压降压转换器， VIN = 7V - 25V，VOUT = 5V (1A)

评估套件3

evaluation kit item images

SCP-LT1956-BEVALZ

LT1956 信号链评估板 | 60V/1.5A 降压转换器
evaluation kit item images

SCP-LT1956-IEVALZ

LT1956 信号链评估板 | 60V/1.5A 反相降压转换器
evaluation kit item images

DC423B

LT1956EFE | 1A、500kHz高电压降压转换器， VIN = 7V - 25V，VOUT = 5V (1A)

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LT1956 - Step-Down (Buck) Regulators Download
