LT1940

量产

双通道、单片 1.4A、1.1MHz 降压型开关稳压器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽输入电压范围
    • LT1940：3.6V 至 25V
    • LT1940L：3.6V 至 7V
  • 两个 1.4A 输出开关稳压器和内部电源开关
  • 1.1MHz 恒定开关频率
  • 反相开关操作减小了纹波
  • 独立的停机/软起动引脚
  • 独立的电源良好指示器实现了电源排序的简易化
  • 采用小型电感器和陶瓷电容器
  • 紧凑的 16 引脚热增强型 TSSOP 表面安装型封装

LT®1940 是一款具有内部 2A 电源开关的双信道电流模式 PWM 降压型 DC/DC 转换器。两个转换器均同步至一个 1.1MHz 振荡器并反相运行，从而减小了输入纹波电流。输出电压由外部电阻分压器来设定，而且每个稳压器都具有独立的停机和软起动电路。每个稳压器都会在其输出处于稳定状态时产生一个电源良好信号，从而简化了电源排序以及与微控制器和 DSP 的连接。

LT1940 的 1.1MHz 开关频率允许采用小型电感器和电容器，从而实现了一个外形尺寸非常小的1.4A 双输出解决方案。恒定频率与陶瓷电容器相结合产生了很低的可预测输出纹波电压。凭借其 3.6V 至 25V 的宽输入范围，LT1940 可用于对各种电源 (从 4 节电池和 5V 逻辑电源到未稳压的交流变压器、铅酸蓄电池和分布式电源) 进行稳压。LT1940L 以 5V 稳压电源为工作电源。电流模式 PWM 架构利用简单的补偿组件和逐个周期电流限制提供了快速瞬态响应。频率折返和热停机提供了额外的保护作用。




Applications

  • 磁盘驱动器
  • DSP 电源
  • 交流变压器稳压
  • 分布式电源稳压
  • DSL 调制解调器
  • 电缆调制解调器
LT1940
双通道、单片 1.4A、1.1MHz 降压型开关稳压器
Figure 1. 3.3V and 5V Dual Output Step-Down Converter with Output Sequencing (LT1940) Efficiency vs Load Current Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

应用笔记 1

设计笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 1
LT4363
推荐用于新设计 具电流限制功能的高电压浪涌抑制器
电路监控器 1
LTC2960
推荐用于新设计 36V、纳安级电流、两输入电压监视器
电源系统管理(PSM)和时序控制器 1
LTC2974
推荐用于新设计 具有精确输出电流的4通道PMBus电源系统管理器
开关稳压器和控制器 1
LTC3880
推荐用于新设计 具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

  • LT1940
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
DC519A

LT1940EFE | 双路输出降压器件，2个电路，4.8V ≤ VIN1 ≤ 14V，VOUT1 = 3.3V 和 1.8V @ 1A； 6.8V ≤ VIN2 ≤ 25V, VOUT2 = 5V 和 3.3V @ 1.4A

立即购买 更多内容

产品详情

演示电路519是一款采用LT1940的1.1MHz双路降压型DC/DC开关转换器。LT1940具有快速开关速度、两个1.6A内部电源开关和宽输入电压范围。该演示板集成两个电路以演示单片双路降压转换器在大电流下可实现的小空间和单个IC以及IC的通用性和较大功率输出。演示最小尺寸的电路从4.8V至14V输入生成3.3V（电流高达1A）和1.8V（输出电流高达1A）电压。更大、更通用的电路从单独的6.8V至25V输入生成5V（电流高达1.4A）和3.3V（输出电流高达1.4A）电压。两个电路彼此完全隔离，可以同时或独立运行。
DC519A
LT1940EFE | 双路输出降压器件，2个电路，4.8V ≤ VIN1 ≤ 14V，VOUT1 = 3.3V 和 1.8V @ 1A； 6.8V ≤ VIN2 ≤ 25V, VOUT2 = 5V 和 3.3V @ 1.4A

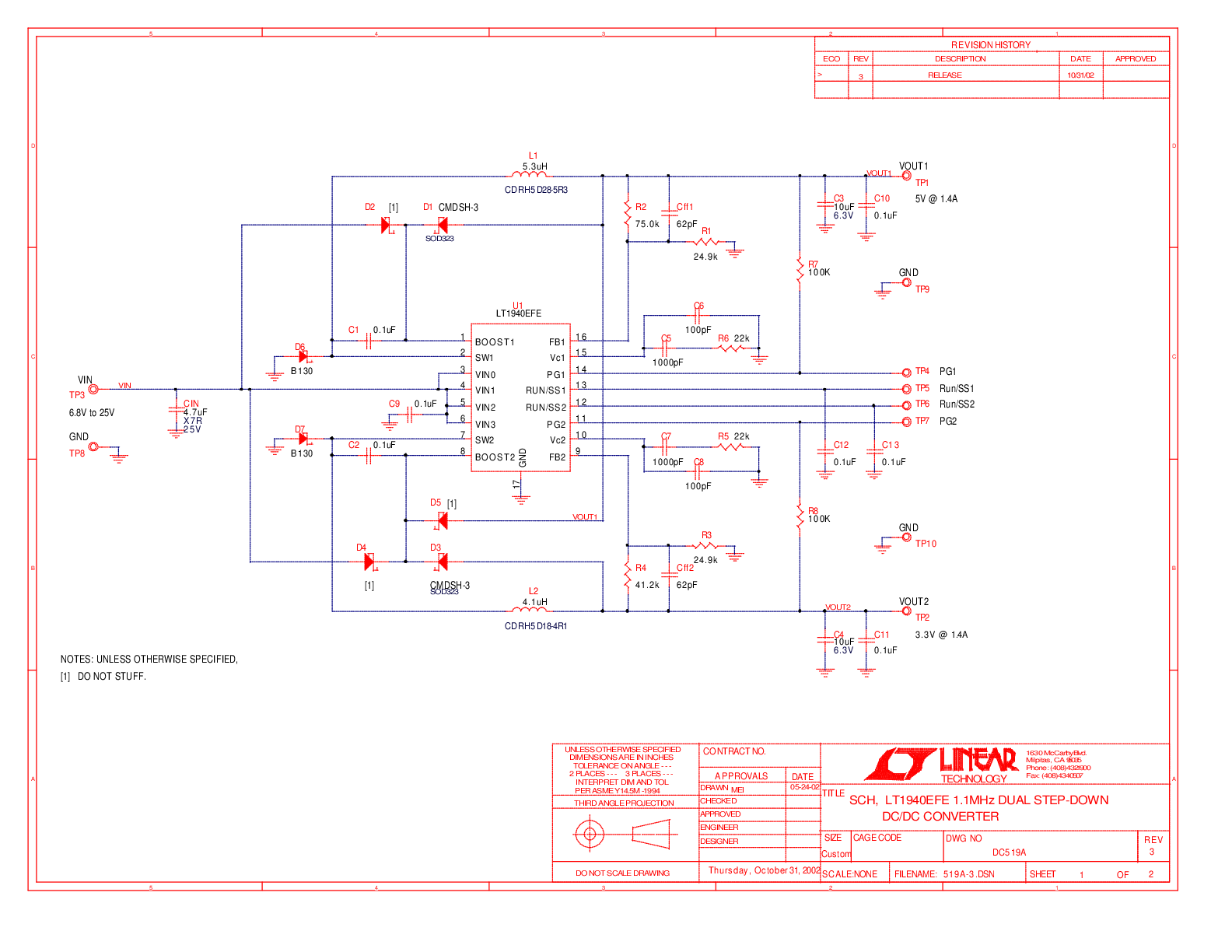

DC519A - Schematic
