LT1936: 1.4A, 500kHz Step-Down Switching Regulator Data Sheet11/18/2008PDF298K
概览
优势和特点
- 宽输入范围：3.6V 至 36V
- 在整个输入范围内提供了短路保护功能
- 保证的 1.9A 最小开关电流
- 从 10V 至 36V 输入提供 5V/1.4A 输出
- 从 7V 至 36V 输入提供 3.3V/1.4A 输出
- 从 6.3V 至 36V 输入提供 5V/1.2A 输出

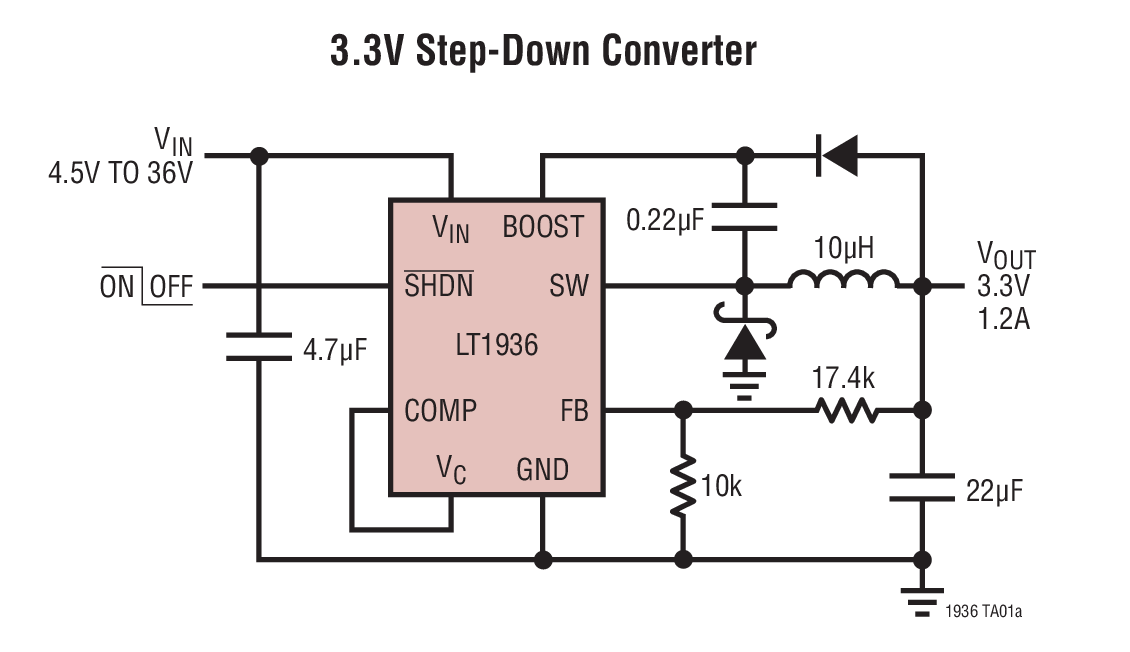

- 从 4.5V 至 36V 输入提供 3.3V/1.2A 输出
- 输出可调节低至 1.20V
- 500kHz 固定频率操作
- 软起动
- 采用小陶瓷电容器
- 内部或外部补偿
- 低停机电流：<2μA
- 耐热性能增强型 8 引脚 MSOP 封装

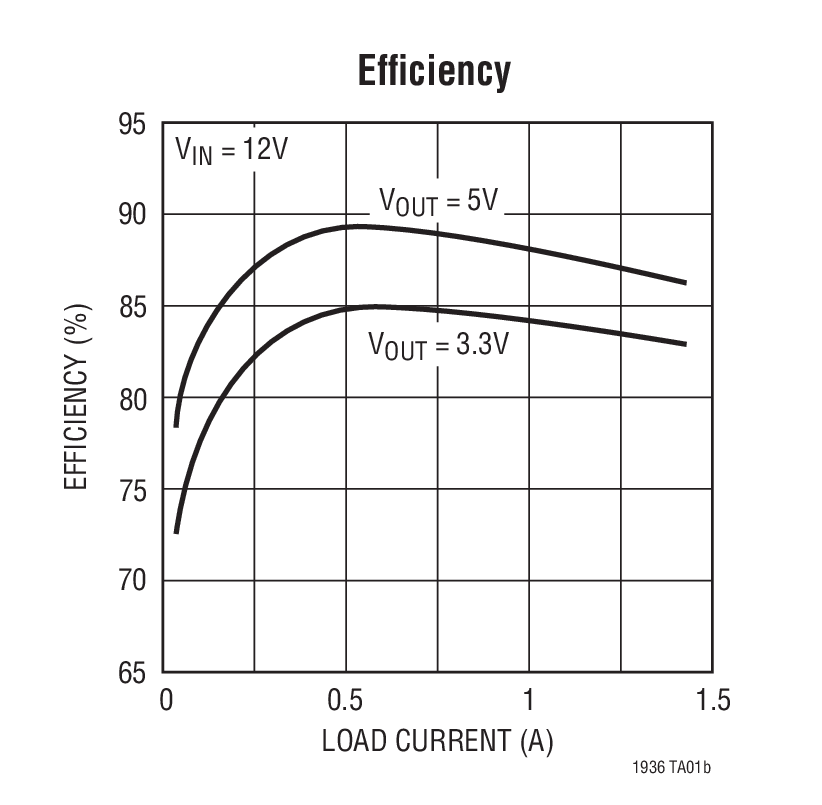

产品详情
LT®1936 是一款电流模式 PWM 降压型 DC/DC 转换器，具有一个内部 1.9A 电源开关，采用纤巧的耐热性能增强型 8 引脚 MSOP 封装。3.6V 至 36V 的宽输入范围使得 LT1936 很适合于对来自各种电源 (包括汽车电池、24V 工业电源和未调整的墙上适配器) 的功率进行调节。其高工作频率允许使用小型、低成本的电感器和陶瓷电容器，因而产生了低和可预知的输出纹波。
逐周期电流限制、频率折返和热停机功能提供了针对短路输出的保护，而软起动功能则消除了启动期间的输入浪涌电流。通过采用外部补偿元件能够优化瞬态响应，或者，也可以采用内部补偿来较大限度地缩减板级空间。低电流 (<2μA) 停机模式在电池供电型应用中实现了简易的电源管理。
应用
- 汽车电池调节
- 工业控制电源
- 未调整的墙上适配器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R303 Reliability Data3/23/2018PDF232 K
-

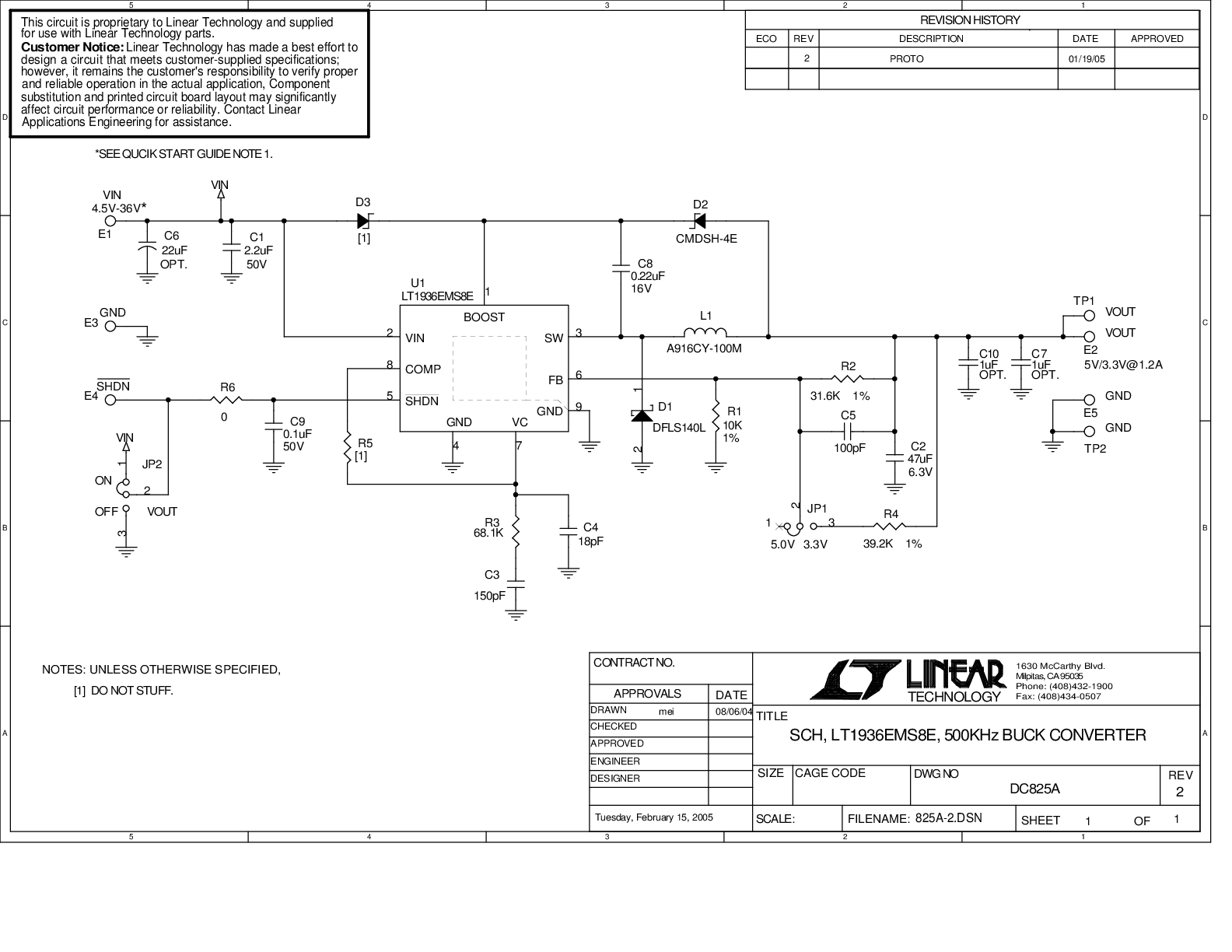

DC825A - Demo Manual9/24/2009PDF841K
-
DN367 - Tiny Versatile Buck Regulators Operate from 3.6V to 36V Input3/21/2014PDF78K
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LT1936
