LT1912
量产36V、2A、500kHz 降压型开关稳压器
- 产品模型
- 4
产品详情
- 宽输入范围：工作时为 3.6V 至 36V
- 最大输出电流：2A
- 可调开关频率：200kHz 至 500kHz
- 低停机电流：IQ < 1μA
- 集成升压二极管
- 可同步范围：250kHz 至 500kHz
- 饱和开关设计：0.25Ω 接通电阻
- 0.790V 反馈基准电压
- 输出电压：0.79V 至 20V
- 软起动能力
- 小外形 10 引脚耐热增强型 MSOP 封装和 (3mm x 3mm) DFN 封装

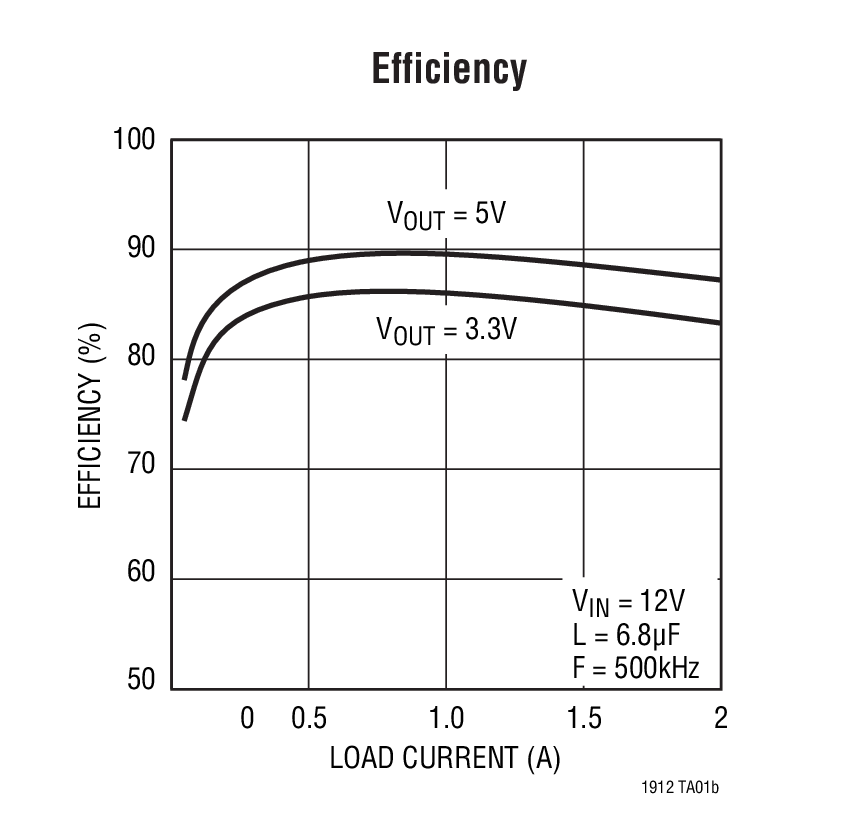

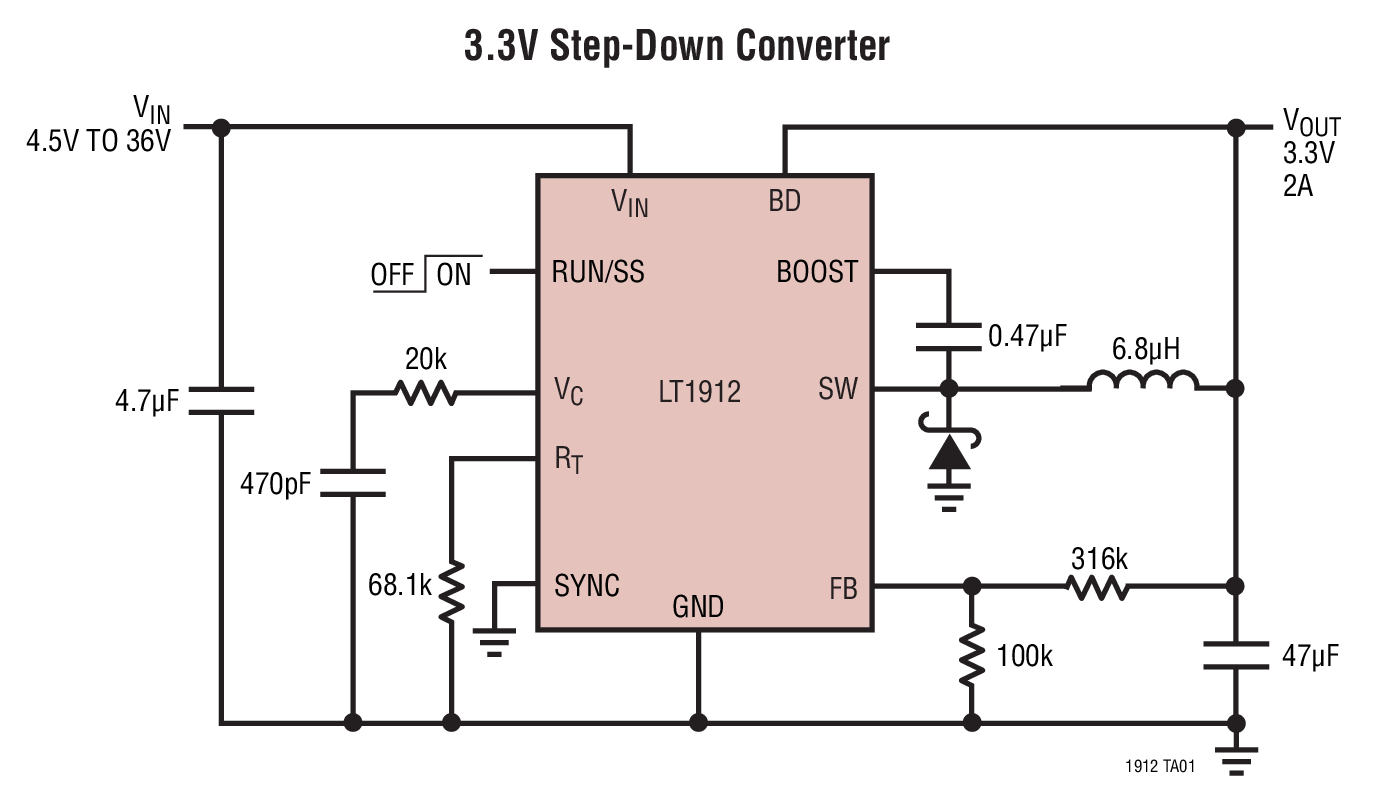

LT®1912 是一款可调频率 (200kHz 至 500kHz) 单片式降压开关稳压器，可接受高达36V 的输入电压。一个高效率 0.25Ω 开关与一个升压肖特基二极管以及必需的振荡器、控制器和逻辑电路一起被集成在芯片上。电流模式拓扑结构用于实现快速瞬态响应和上佳的环路稳定性。LT1912 允许使用陶瓷电容器，因而可在较大限度地缩减总体解决方案外形尺寸的同时可产生低输出纹波。低电流停机模式把输入电源电流减小至 1μA 以下，而 RUN/SS 引脚上的一个电阻器和电容器则提供了一个受控的输出电压斜坡 (软起动功能)。LT1912 采用具有裸露衬垫的 10 引脚 MSOP 封装和 3mm x 3mm DFN 封装，旨在实现低热阻。
应用
- 汽车电池调节
- 机顶盒
- 分布式电源调节
- 工业电源
- 墙上变压器调节
参考资料
数据手册 1
可靠性数据 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

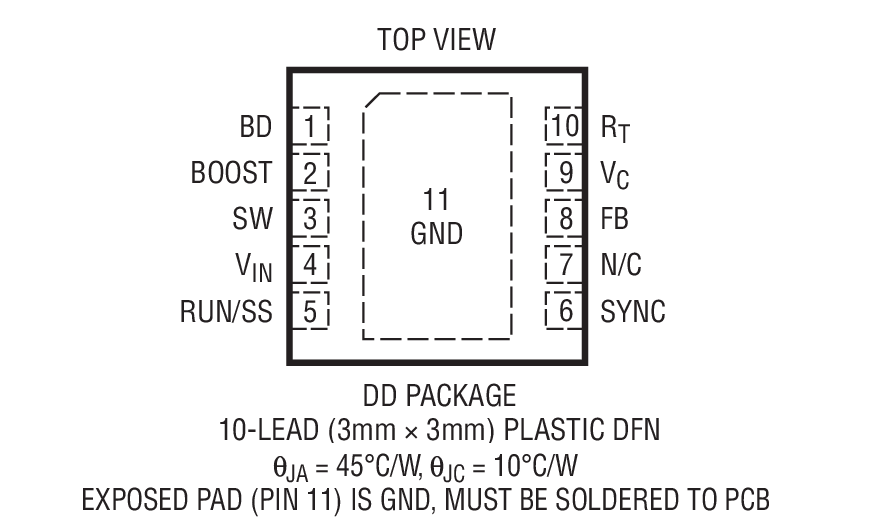

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT1912EDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT1912EDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) | ||
| LT1912EMSE#PBF | 10-Lead MSOP w/ EP | ||
| LT1912EMSE#TRPBF | 10-Lead MSOP w/ EP |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 5, 2024 - 24_0003 Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2) |
||
| LT1912EMSE#PBF | 量产 | |
| LT1912EMSE#TRPBF | 量产 | |
|
3月 25, 2021 - 21_0066 Test Platform Conversion for LT1912 MSOP |
||
| LT1912EMSE#PBF | 量产 | |
| LT1912EMSE#TRPBF | 量产 | |
|
2月 4, 2020 - 20_0130 Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC |
||
| LT1912EMSE#PBF | 量产 | |
| LT1912EMSE#TRPBF | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件硬件生态系统
工具及仿真模型
LTspice 1
LTspice中提供以下器件型号：
- LT1912
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
评估套件

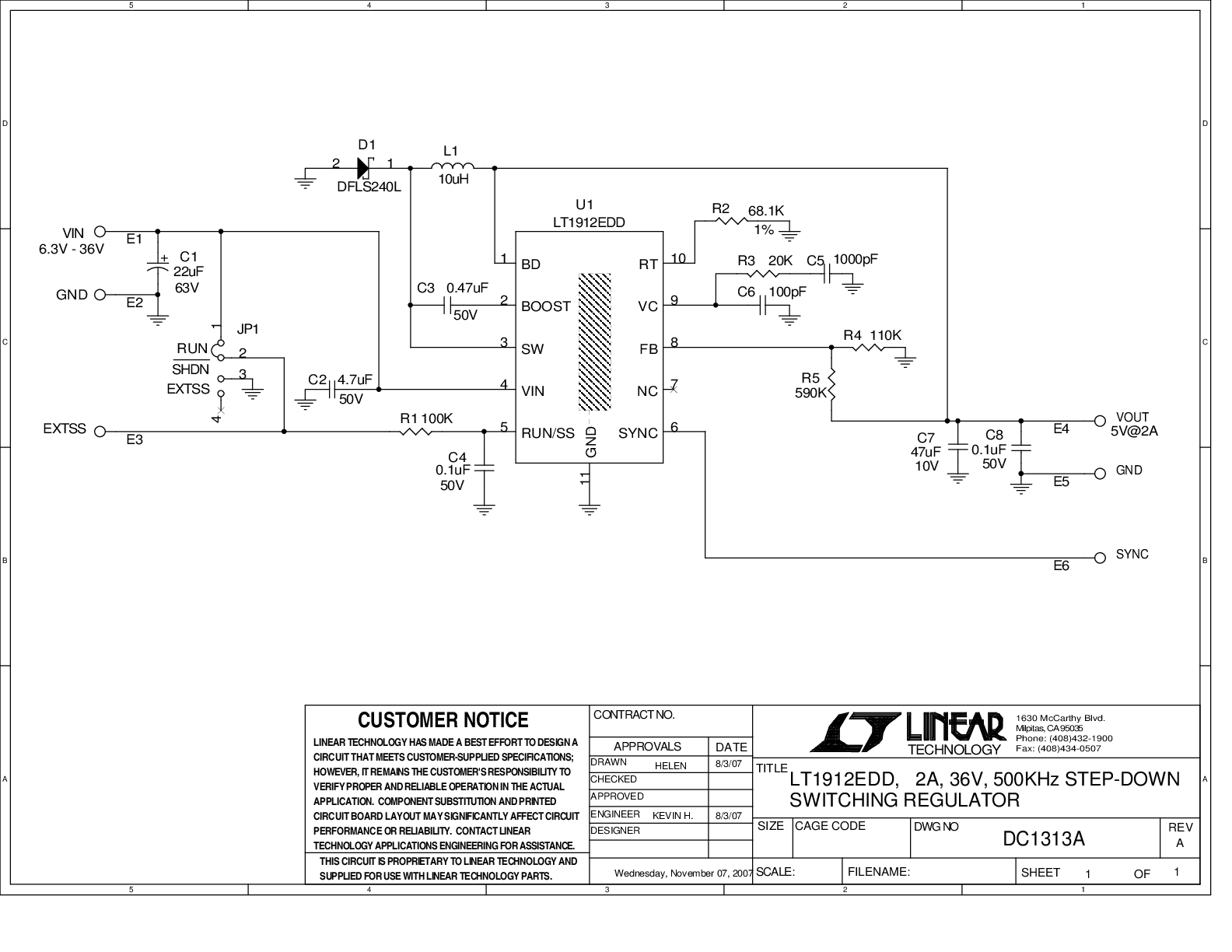

LT1912EDD | 36V, 2A, 500kHz Step-Down Switching Regulator
