概览

优势和特点

  • 驱动外部功率 MOSFET
  • 电源电压范围:4.5V 至 20V
  • 反激电压仅受限于外部组件
  • 直接从主端绕组检测输出电压 – 无需光隔离器
  • 开关频率利用外部电容器设置在 50kHz 至 250kHz
  • 适度准确度调节 (无需用户修整)
  • 稳压状态得以保持进入不连续操作模式
  • 外部 ISENSE 电阻器
  • 任选的负载补偿
  • 任选的欠压闭锁
  • 停机功能可把 IQ 减小至 50μA (典型值)
  • 采用 16 引脚 GN 封装和 SO 封装

产品详情

LT®1737 是一款单片式开关稳压控制器,专为隔离型反激式拓扑而特别设计。该器件驱动一个外部 MOSFET 的栅极,而且通常是依靠一个 DC 电源电压供电。输出电压反馈信息可以采用多种方法来提供,包括第三个变压器绕组、主端绕组、或者甚至是直接 DC 反馈 (见 “Application Information”)。其栅极驱动能力与一个合适的外部 MOSFET 及其他电源通路组件相结合,能够输送高达数十瓦的负载功率。

LT1737 拥有一些其他隔离型反激式控制器 IC 所不具备的特性。通过运用电流模式开关操作方法,该器件提供了卓越的 AC 和 DC 电压调节性能。在大多数应用中,其独特的控制电路能够保持稳压状态进入不连续操作模式。任选的负载补偿电路可实现负载调节性能的改善。一个任选的欠压闭锁引脚在应用输入电压过低时将中止操作。一个任选的外部电容器可实现一种软启动功能。


应用

  • 隔离型反激式开关稳压器
  • 医疗仪器
  • 仪表电源

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

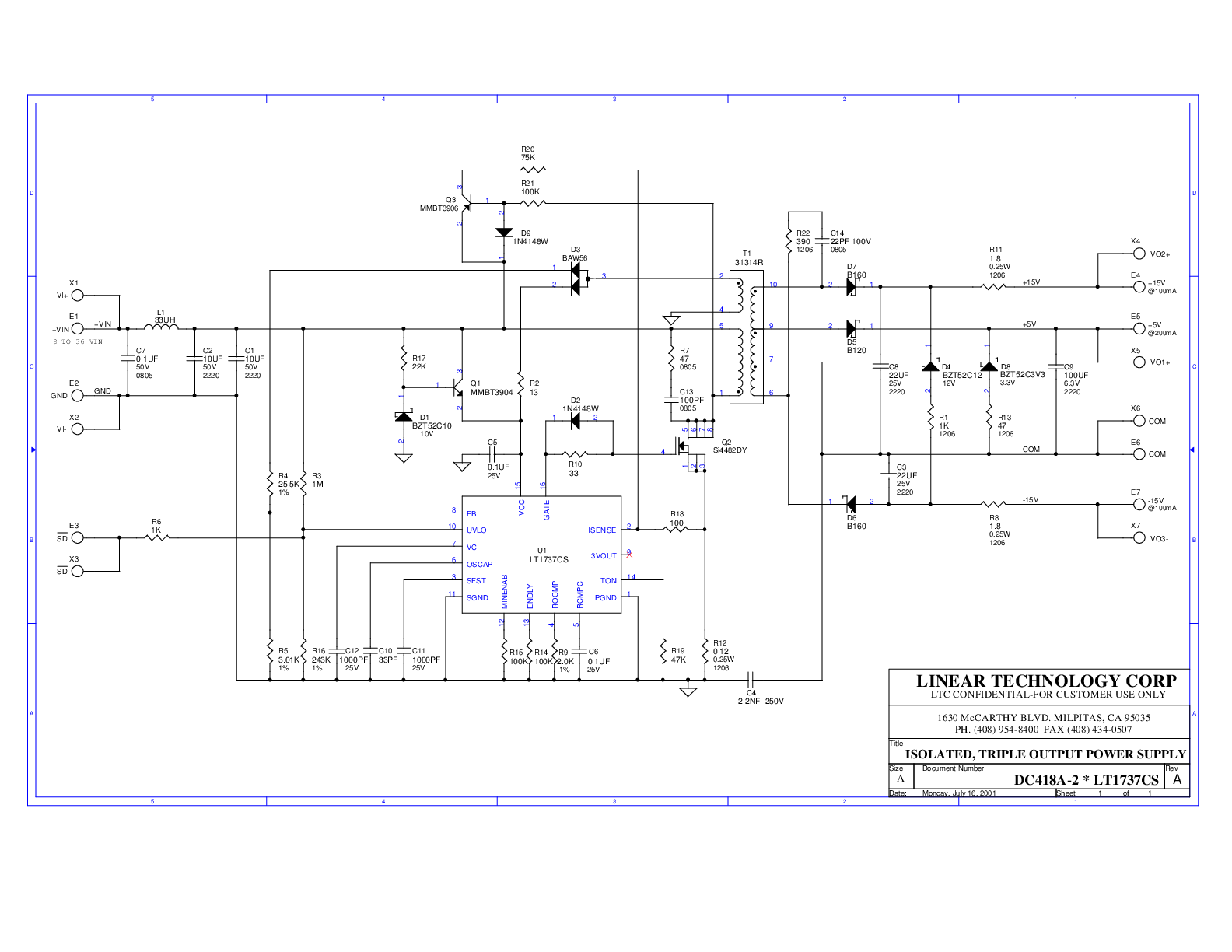

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LT1737

配套产品推荐

LT1737 配套产品

推荐 µModule Regulator
