概览

优势和特点

  • 采用微型电容器和电感器
  • 内部补偿
  • 1.4MHz 固定频率工作
  • 可配合低至 1.1V 的 VIN 工作
  • 从单节电池获得 3V 电压和 30mA 电流

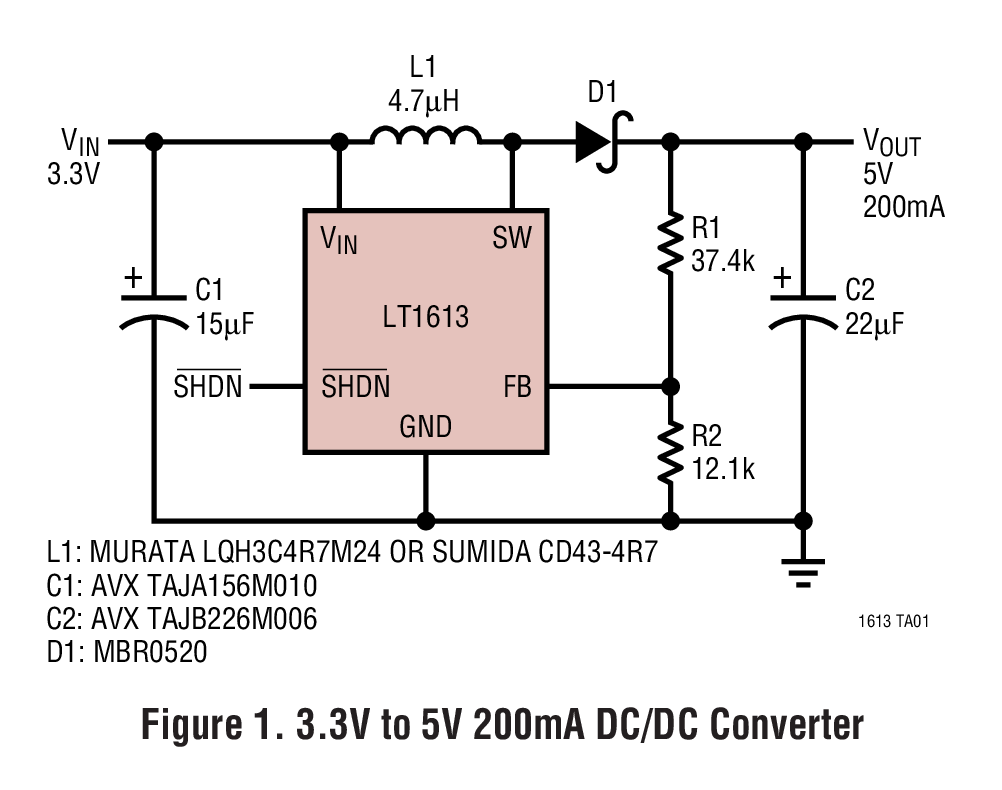

  • 从 3.3V 输入获得 5V 电压和 200mA 电流
  • 从四节碱性电池获得 15V 电压和 60mA 电流
  • 高输出电压:高达 34V
  • 低停机电流:< 1µA
  • 低VCESAT开关:在 300mA 时电压为 300mV
  • 小型 5 引脚 SOT-23 封装

产品详情

LT®1613 是业界第一个采用 5 引脚 SOT-23 封装的电流模式  DC/DC 转换器。它针对小型、低功率应用,可在低至 1.1V 的输入电压下工作,开关频率为 1.4MHz,并容许使用微型、低成本电容器以及高度为 2mm 或更扁平的电感器。得益于它的小尺寸和高开关频率,用户仅需小于 0.2 平方英寸的印刷电路板面积就能实现完整 DC/DC 转换器功能。现在,多输出电源可为每个输出电压用一个单独稳压器,取代了以往采用单个稳压器和定制变压器的笨拙准稳压方法。

恒定频率、内部补偿电流模式PWM架构导致低及可预测的输出噪声,使之容易滤除掉。LT1613上的高压开关额定值为 36V,这使得该器件非常适合应用在高达 34V 的升压型转换器、以及单端主电感转换器 (SEPIC) 和回扫设计。在SEPIC设计中,该器件能够从 3.3V 的电源中产生 5V 电压和 200mA 电流,或者从四节碱性电池产生 5V 电压和 175mA 电流。

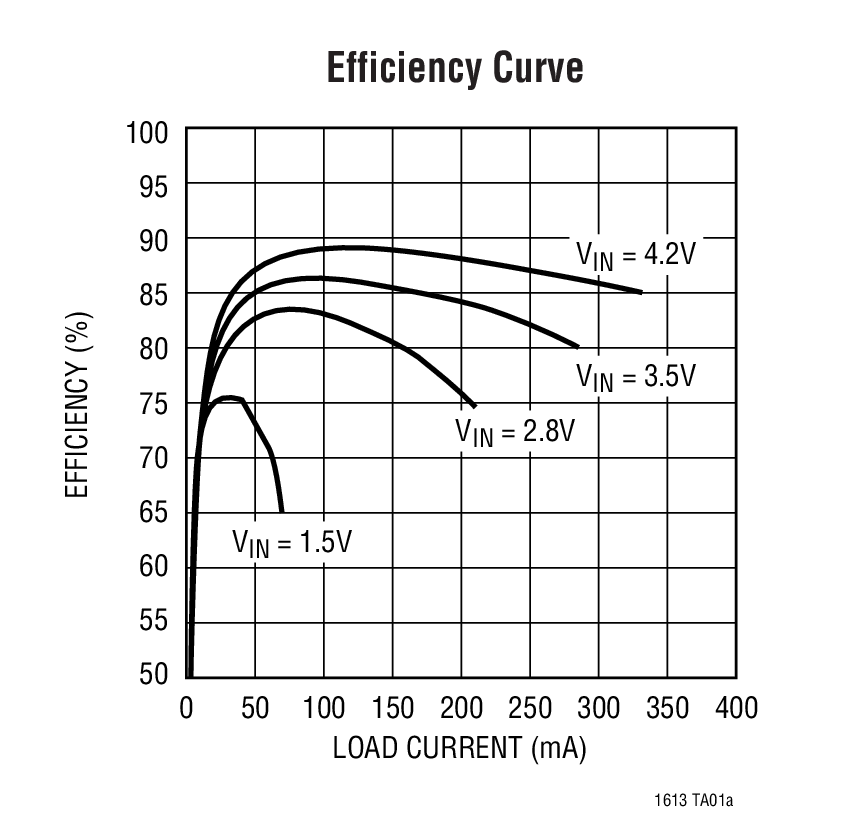

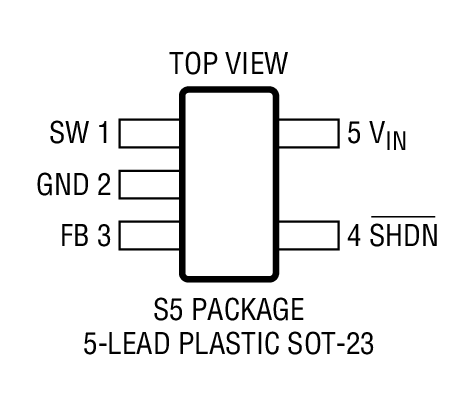

LT1613 采用 5 引脚 SOT-23 封装。


应用

  • 数码相机
  • 传呼机
  • 无绳电话
  • 后备电池
  • LCD 偏置
  • 医疗诊断设备
  • 5V 或 12V 局部供电
  • 外置式调制解调器
  • PC 卡

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

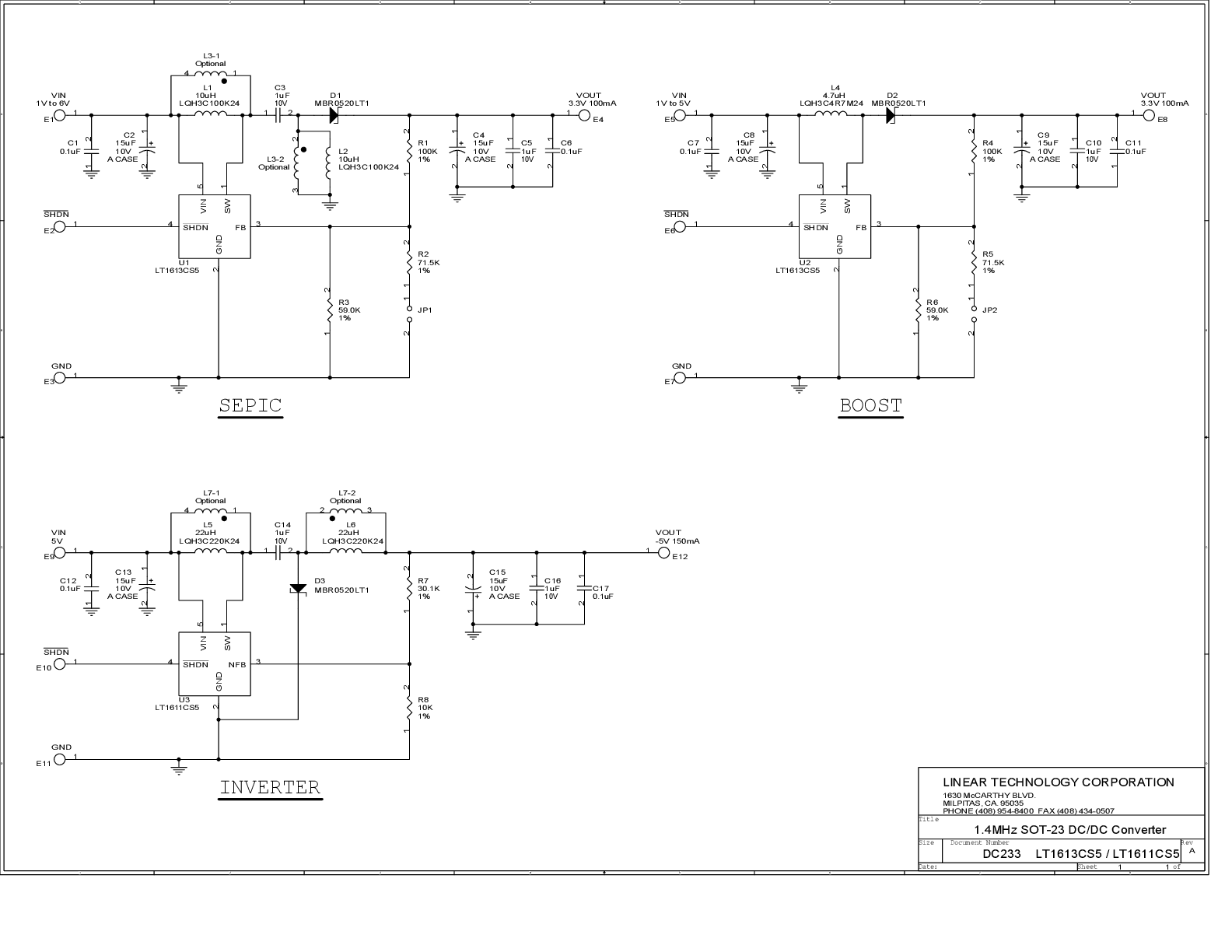

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

LTspice

LTspice中提供以下器件型号:

LT1613
